Артикул: 4271
Длина каретки:
- 3200 мм
Мощность:
- 5,5 + 0,75 кВт
Вес:
- 890 кг

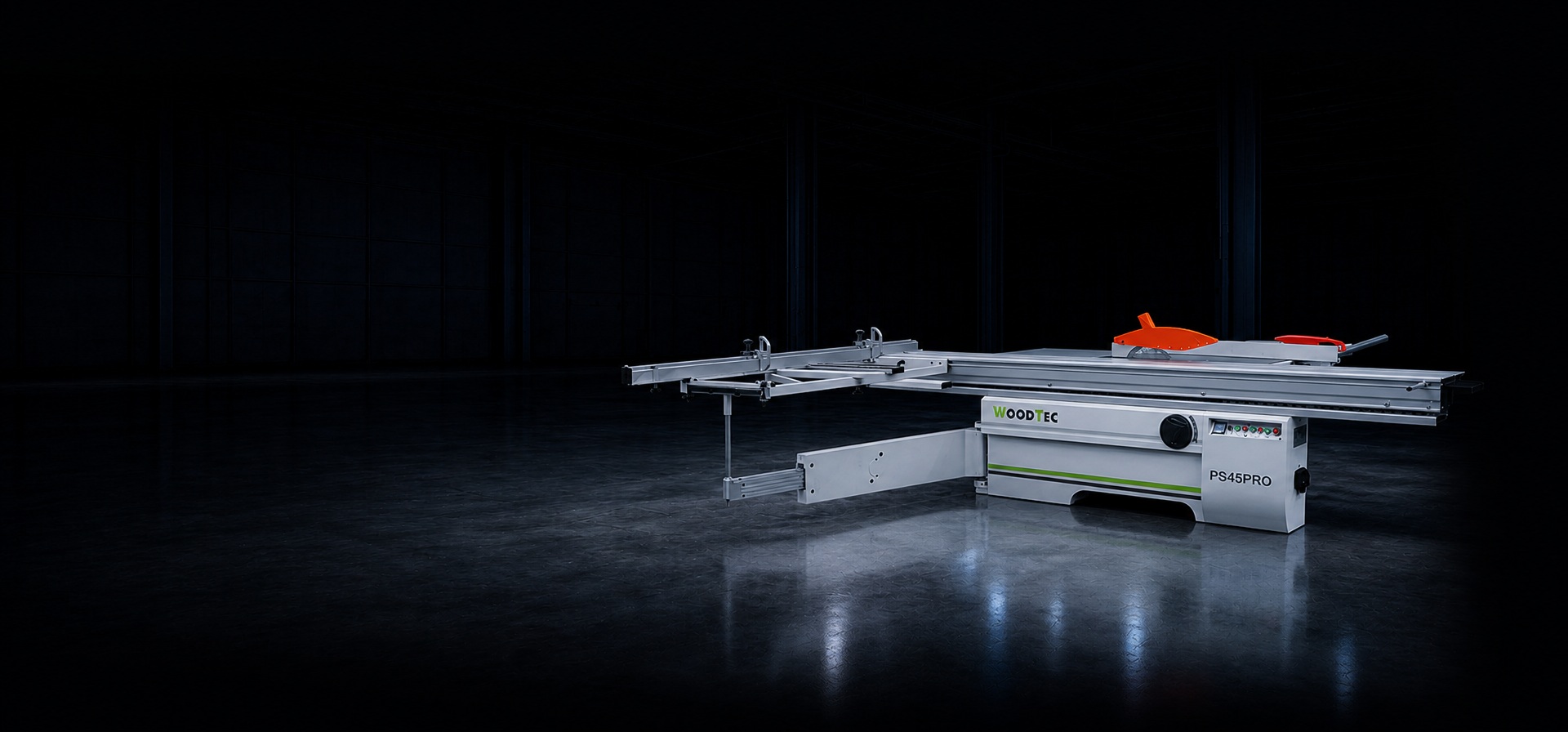

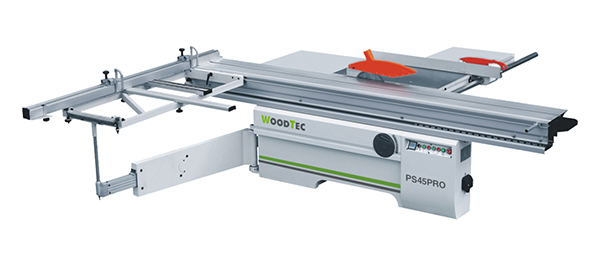

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

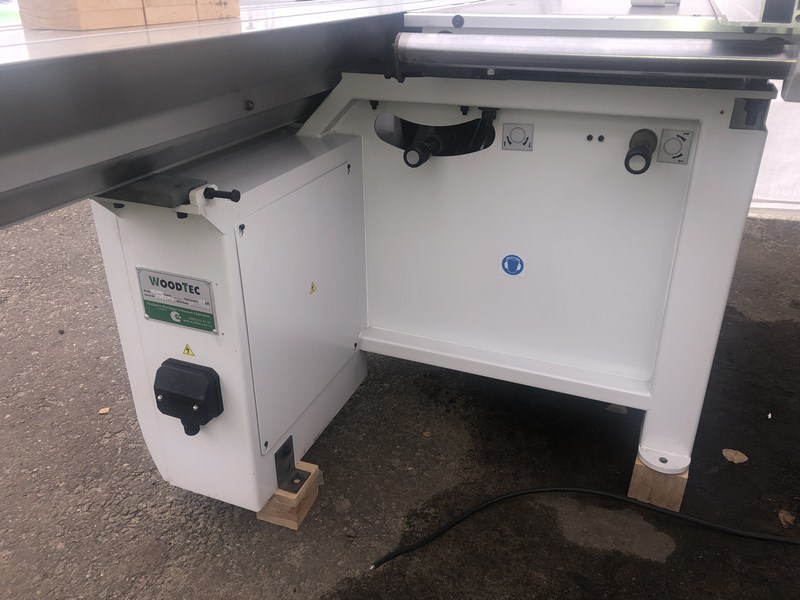

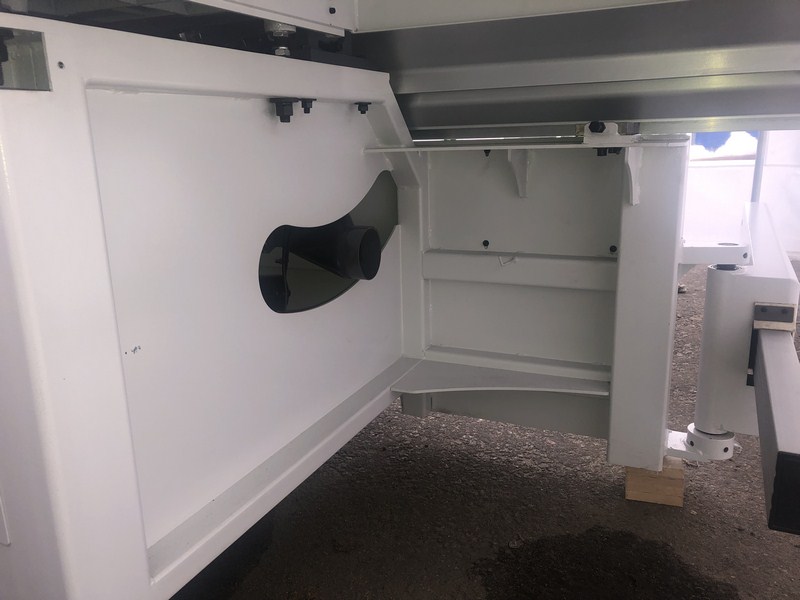

СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ
Широкие базовые поверхности станины, обработанные на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.
ПИЛЬНЫЙ УЗЕЛ
Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.
Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.

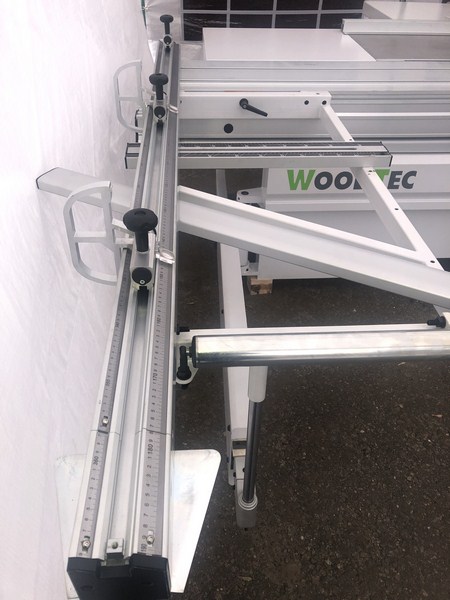

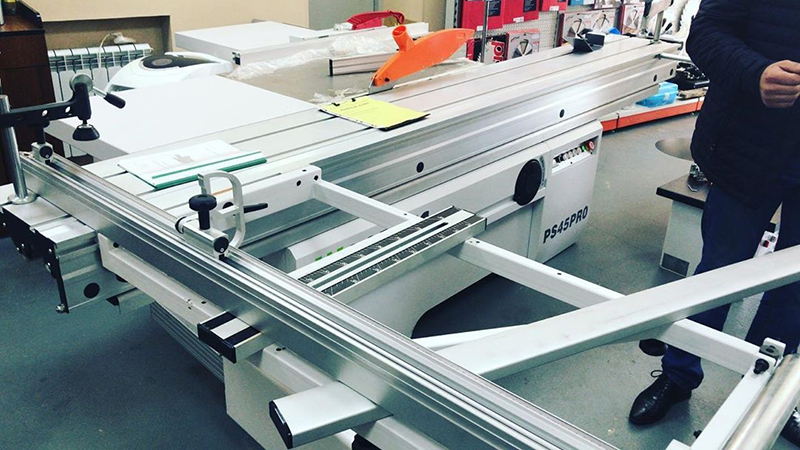

РОЛИКОВАЯ КАРЕТКА
Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.
Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
ЭЛЕКТРОРЕГУЛИРОВКА ВЫЛЕТА ОСНОВНОЙ ПИЛЫ
Подъем и опускание основной и подрезной пилы осуществляется непосредственно с пульта управления станком при помощи электромоторов, это обеспечивает оператору удобство работы и сокращает время настройки станка.

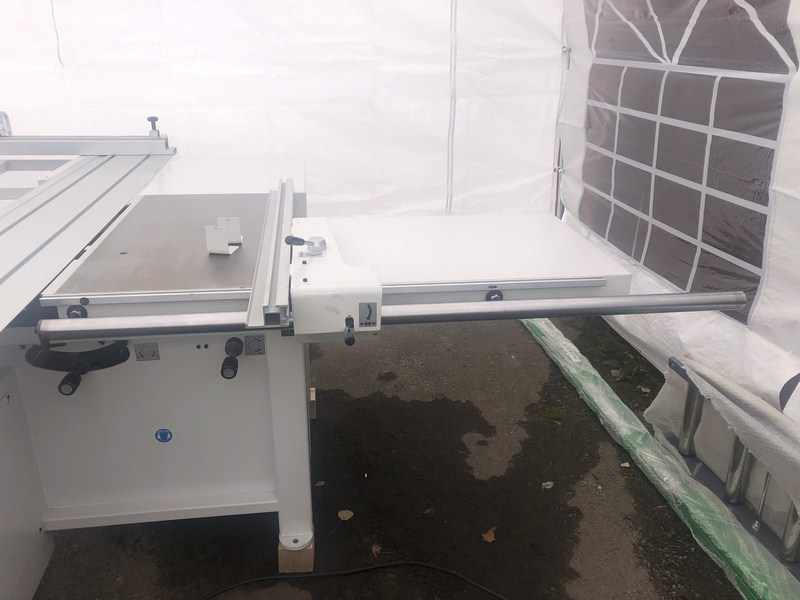

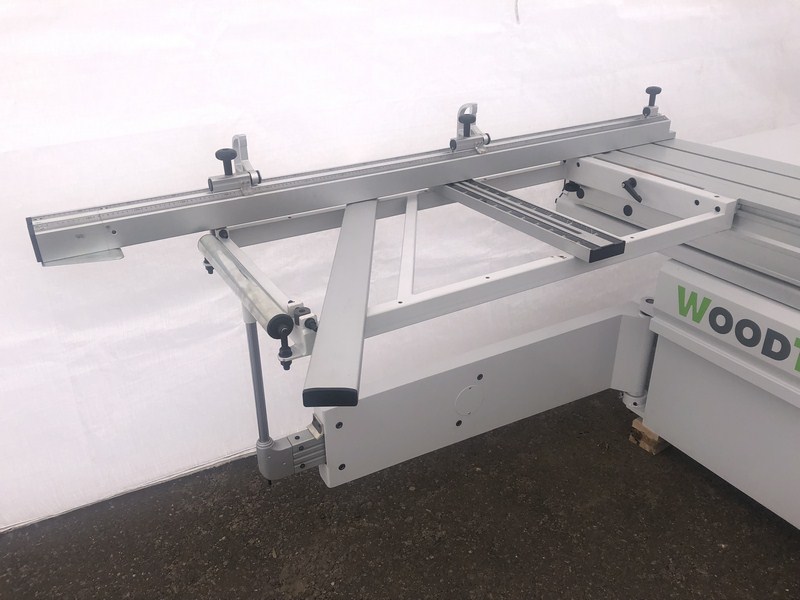

КОНСТРУКЦИЯ ФОРМАТНОГО СТОЛА
Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.

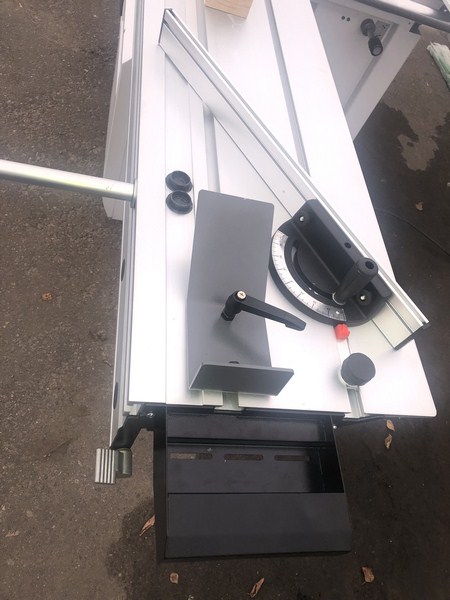

УПОР ДЛЯ КОСЫХ РЕЗОВ
В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое.

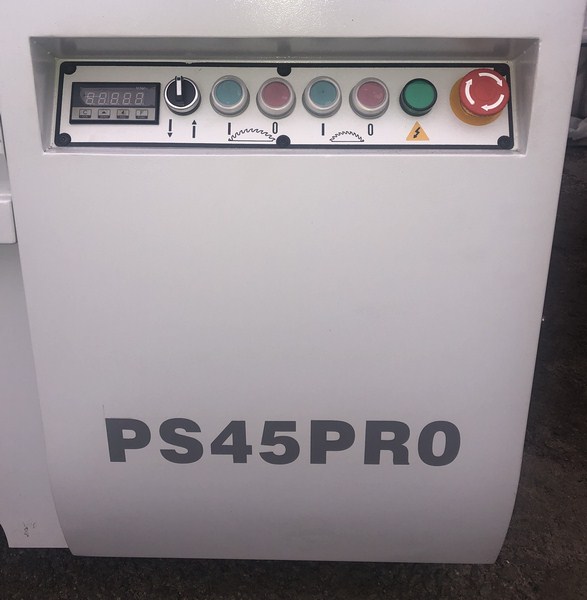

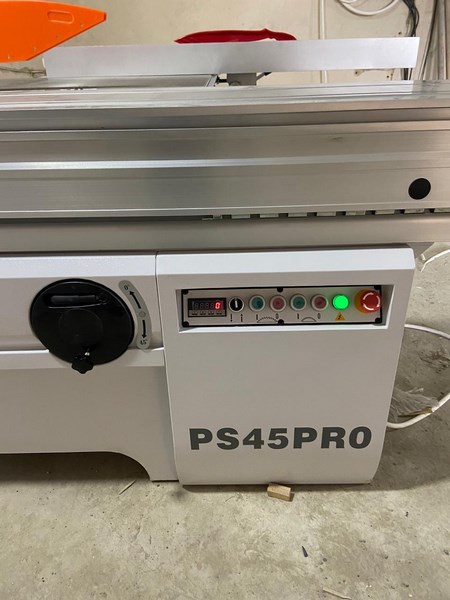

ПУЛЬТ УПРАВЛЕНИЯ
Практичный пульт управления позволяет быстро настраивать по высоте основную и подрезную пилу. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка.
Длина подвижного стола, мм | 3200 |
Ход подвижного стола, мм | 3200 |
Угол наклона пилы | 0-45° |
Наибольший диаметр пилы, мм | 350 |
Высота пропила, мм | 90 |
Диаметр подрезного полотна, мм | 120 |
Диаметр шпинделя пилы, мм | 30 |
Диаметр шпинделя подрезного полотна, мм | 20 |
Размеры рабочего стола, мм | 1200 х 650 |
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм | 1300 |
Двигатель (HP), кВт | (7,5) 5,5 |
Двигатель подрезного устройства (HP), кВт | (1) 0,75 |
Скорость пилы, об/мин | 4200 / 5600 |
Скорость подрезного полотна, об/мин | 8500 |
Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм | 100 / 60 |
Общая установленная мощность, кВт | 6,25 |
Габаритные размеры | |
Длина, мм | 1970 |
Ширина, мм | 1020 |
Высота, мм | 1020 |
Вес, кг | 890 |
Руководство пользователя | 1 шт |
Станок | 1 шт |
Упаковка | Фанерный короб |
Количество мест | 2 |
Место | 1 |
Длина, м | 2,2 |
Ширина, м | 1,15 |
Высота, м | 1,1 |
Объем, м³ | 2,8 |
Место | 2 |
Длина, м | 3,3 |
Ширина, м | 0,46 |
Высота, м | 0,36 |
Объем, м³ | 0,55 |
Общий вес, кг | 950 |
Общий обьем, м³ | 3,35 |
