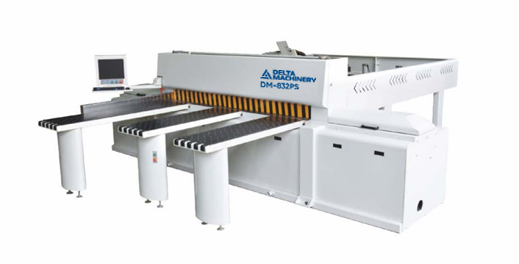

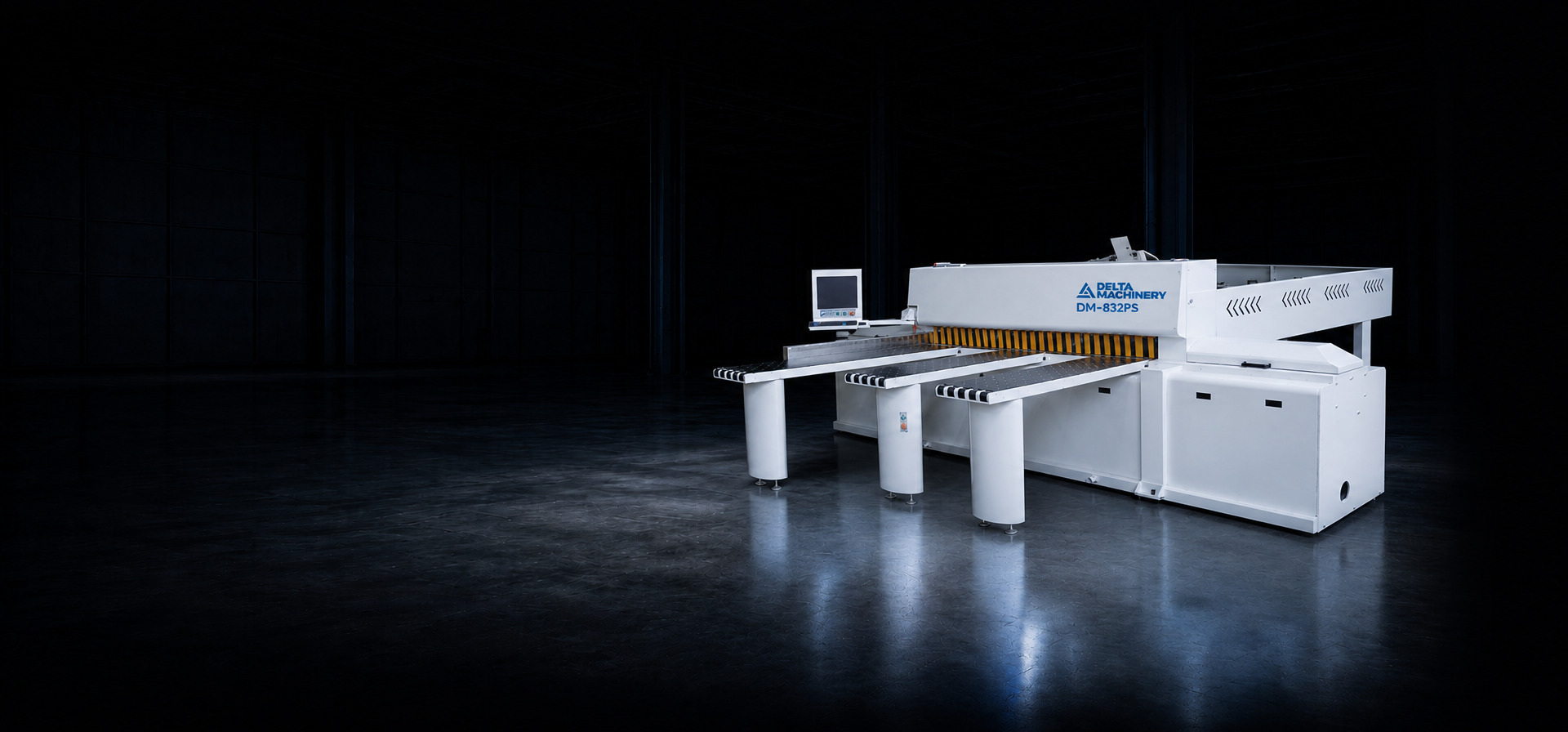

Форматно-раскроечный центр с ЧПУ DELTAMACHINERY DM-832PS
Артикул: 01-8376
Точность раскроя, мм: ±0.15
Диаметр основной пилы, мм: 380
Общая мощность, кВт: 25
НАЗНАЧЕНИЕ
Предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и не облицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.Высокая точность: идеальное сочетание управления редуктором и реечного привода обеспечивает точность распиливания в пределах ±0,15 мм.
Основная и подрезная пила имеют разные привода и могут опускаться и подниматься независимо друг от друга. Мощность основного привода 15 кВт, в совокупности с подрезным 1,5 кВт, обеспечивает высокую скорость и стабильность процесса раскроя материала
Система управления ЧПУ позволяет редактировать план распиловки и управлять им, а также интегрироваться с различным программным обеспечением для раскроя и автоматизации производства.
КОНФИГУРАЦИЯ СТАНКА
КОМПОНЕНТЫ СТАНКА
• PLC Advantech +Delta PLC
• Серово моторы SYNTEC-servo / DELTA-servo
• Пневматические компоненты AirTac
• Промышленный компьютер
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
СТАНИНА
Информативный и интуитивно понятный в управлении пульт PLC c информированием о работе системы станка и активацией рабочих узлов и запуска транспортера
Сварная станина проходит полный цикл обработки, отпуск для снятия всех внутренних напряжений в материале, фрезеровку всех монтажных плоскостей и отверстий для монтажа узлов на пяти осевом обрабатывающем центре.

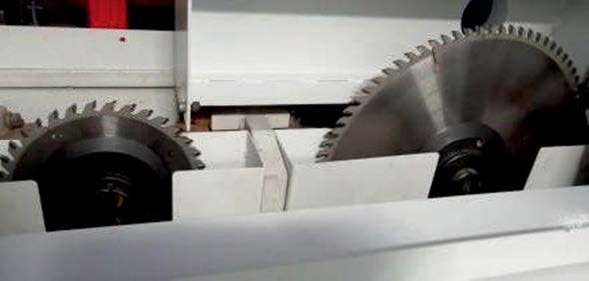

ПИЛЬНЫЙ УЗЕЛ
Пильный блок на массивных направляющих оснащен раздельными приводами основного (15кВт) и подрезного (1,5кВт) пильных дисков.

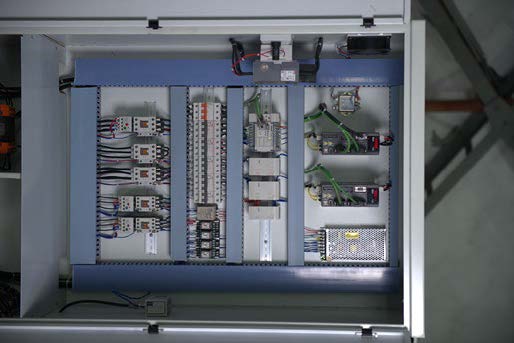

ВЫСОКОСКОРОСТНАЯ ОБРАБОТКА ДАННЫХ
Промышленный программируемый контроллер обеспечивает высокоскоростную обработку и передачу данных.

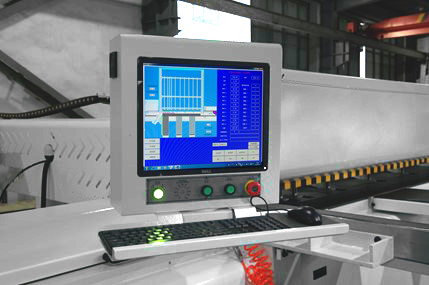

ОПТИМИЗАЦИЯ ПРОЦЕССА РАСКРОЯ
Станок оснащен промышленным компьютером и программным обеспечением с оптимизатором раскроя, который может редактировать планы распиловки и управлять ими, составлять задачи распиловки, имитировать и выполнять раскрой, а также может быть совместим и интегрирован с различными программами для оптимизации раскроя и программным обеспечением для управления штрих-кодами.
СИСТЕМА КОНТРОЛЯ И ДИАГНОСТИКИ
Программное обеспечение осуществляет автоматический контроль всех процессов и передает сигнала на центральный процессор о возможных неисправностях и состоянии агрегатов.

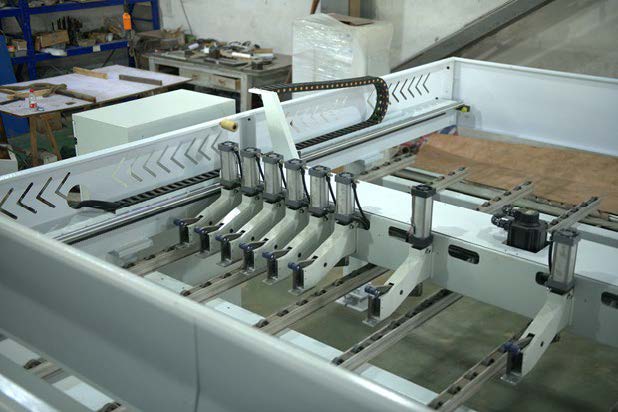

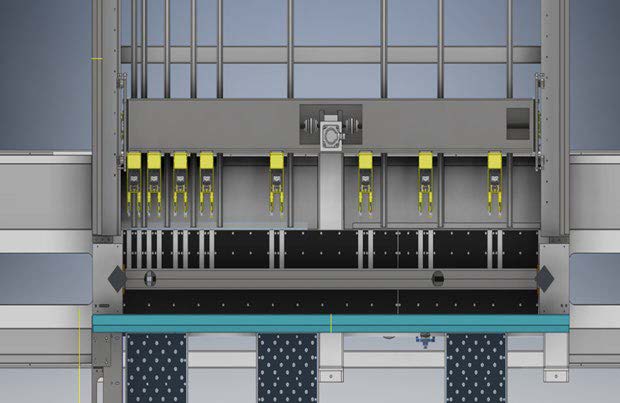

КОНСТРУКЦИЯ ЗАХВАТОВ
Специальная конструкция захватов не повреждает материал при его фиксации и перемещении. Конструкция захватов надежно фиксирует и деликатно перемещает материал в течение всего цикла раскроя.

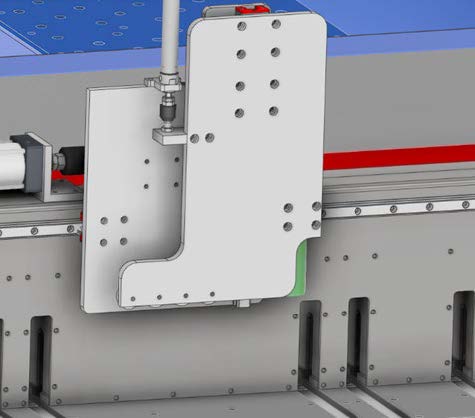

СИСТЕМА БОКОВОГО ВЫРАВНИВАНИЯ
Двойная система бокового выравнивания на линейных направляющих с безупречной точностью позиционирования для работы с узкими полосами плитного материала.

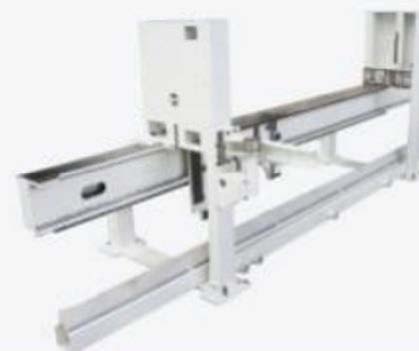

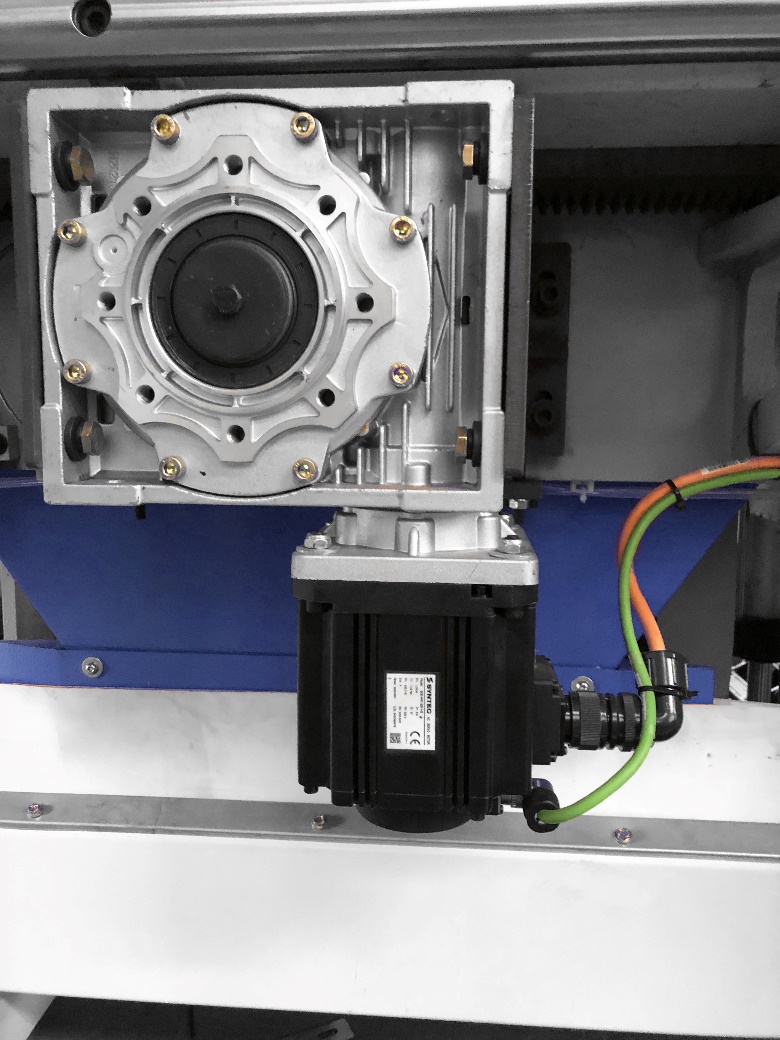

СЕРВОПРИВОДА ПИЛЬНОЙ КАРЕТКИ И ПРОГРАММИРУЕМОГО ТОЛКАТЕЛЯ
Сервопривода SYNTEC позволяют быстро и с высокой точностью производить позиционирование и раскрой пакета плитного материала.
