Общая мощность 23.5 кВт
Способ прижима материала - пневматические захваты
Вес 6350 кг
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка.
Сварная станина проходит полный цикл обработки, отпуск для снятия всех внутренних напряжений в материале, фрезеровку всех монтажных плоскостей и отверстий для монтажа узлов на пяти осевом обрабатывающем центре.

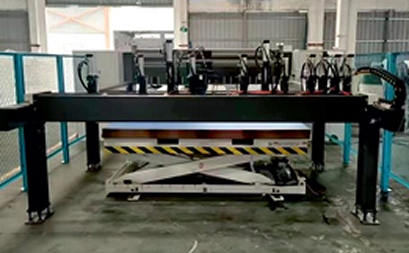

СТАНИНА
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит полный цикл обработки, отпуск для снятия всех внутренних напряжений в материале, фрезеровку всех монтажных плоскостей и отверстий для монтажа узлов на пяти осевом обрабатывающем центре.

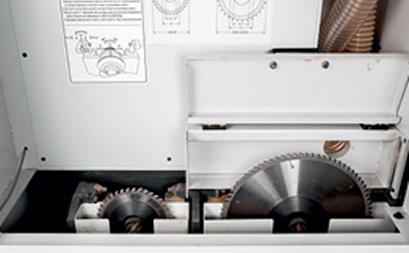

ПИЛЬНЫЙ УЗЕЛ С АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКОЙ ПОДЪЕМА ПИЛЫ
Пильный блок на массивных направляющих оснащен раздельными приводами основного (18 кВт) и подрезного (2кВт) пильных дисков.
ВЫСОКОСКОРОСТНАЯ ОБРАБОТКА ДАННЫХ
Промышленный программируемый контроллер обеспечивает высокоскоростную обработку данных.

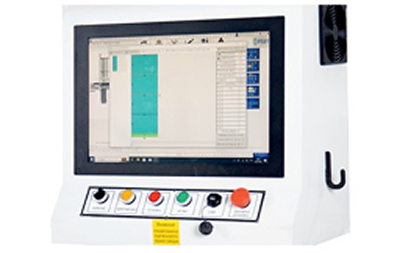

ОПТИМИЗАЦИЯ ПРОЦЕССА РАСКРОЯ
Станок оснащен промышленным компьютером и программным обеспечением с оптимизатором раскроя, который может редактировать планы распиловки и управлять ими, составлять задачи распиловки , имитировать и выполнять раскрой, а также может быть совместим и интегрирован с различными программами оптимизации раскроя и программным обеспечением для управления штрих-кодами.

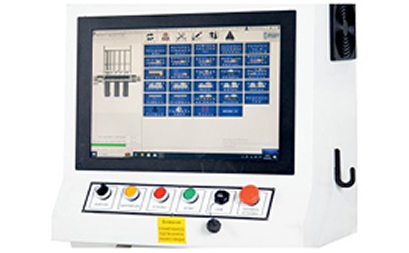

СИСТЕМА КОНТРОЛЯ И ДИАГНОСТИКИ
Программное обеспечение осуществляет автоматический контроль всех процессов и передает сигнала на центральный процессор о возможных неисправностях и состоянии агрегатов.

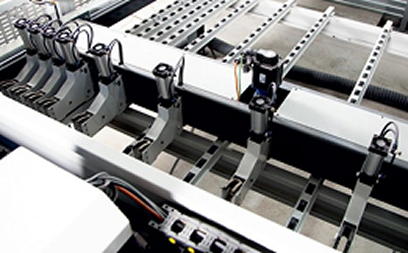

КОНСТРУКЦИЯ ЗАХВАТОВ
Специальная конструкция захватов не повреждает материал при его фиксации и перемещении. Конструкция захватов с двухточечным зажимом надежно фиксирует и деликатно перемещает материал в течение всего цикла раскроя.
СИСТЕМА БОКОВОГО ВЫРАВНИВАНИЯ
Двойная система бокового выравнивания оснащена независимыми роликами поддержки по двум сторонам зоны пиления. Привод выравнивателя цепной, оснащен энкодером для безупречной точности позиционирования.

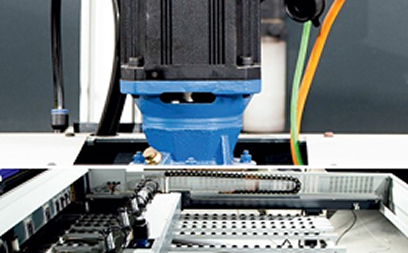

СЕРВОПРИВОДА ПИЛЬНОЙ КАРЕТКИ И ПРОГРАММИРУЕМОГО ТОЛКАТЕЛЯ
Сервопривода увеличенной мощности позволяют быстро и с высокой точностью производить позиционирование и раскрой пакета плитного материала.

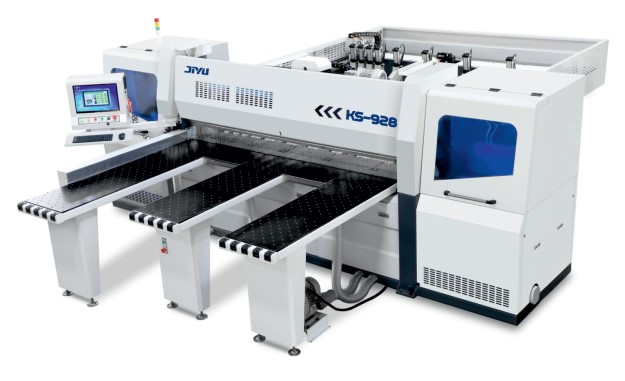

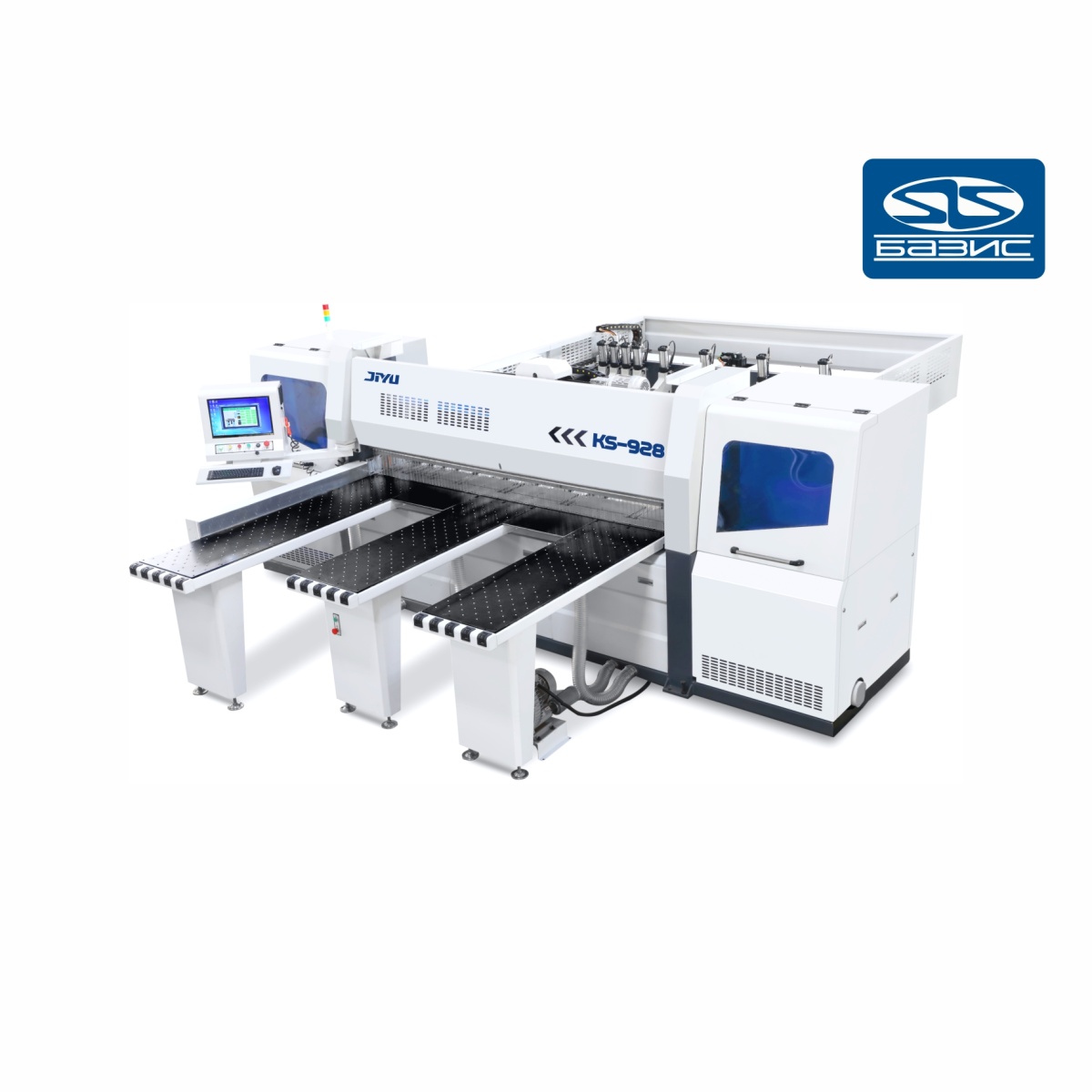

Модель |
Ks928 |
Длина раскроя, мм |
2800 |
Габаритные размеры |
5100х6500х2100 мм |
Скорость пильной каретки, м/мин |
0-100 |
Мощность двигателя основной пилы |
15 кВт |
Мощность двигателя подрезной пилы |
2 кВт |
Общая мощность |
23.5 кВт |
Вес |
6350 кг |
Размер раскроя, мм |
2800 |
Высота раскроя, мм |
100-120 |
Способ позиционирования |
Automatic |
Точность позиционирования, мм |
±0.02 |
Точность раскроя, мм | ±0.15 |
Диаметр основной пилы, мм | 400-450 |
Посадочное отверстие основной пилы, мм | 75 |
Количество оборотов основной пилы, об/мин | 4100 |
Мощность двигателя пильной каретки | 2.0 кВт |
Серводвигатель толкателя | 2.0 кВт |
Диаметр подрезной пилы, мм | 200 |
Посадочное отверстие подрезной пилы, мм | 50 |
Количество оборотов подрезной пилы, об/мин | 6200 |
Скорость толкателя, м/мин | 0-100 |
Холостой ход, м/мин | 0-120 |
Рабочее давление воздуха | 0.6-0.8 МПа |
Мощность двигателя нагнетателя воздуха | 3 кВт |
Допуск в пределах 1 м от стойки, мм | 0.02 |
Способ прижима материала | Пневматические захваты |
PLC | FATEK |
Низковольтовые электрические | Schneider |
Промежуточные реле, контакторы | Schneider |
Двигатели | Igarashi / XL |
Инвертор, Серово моторы | INVT |
Переключатели,кнопки управления | KNDELE |
Электромагнитные клапаны | AirTAC / Easun |
Пневмоцилиндры | AirTAC / TODI |
Монитор | JIKEWEI |
Прецизионная стойка | Precision Rack |
Промышленный компьютер | JIKEWEI |
Вес, кг | 6350 |
Габаритные размеры, мм | 5100х6500х2100 мм |
