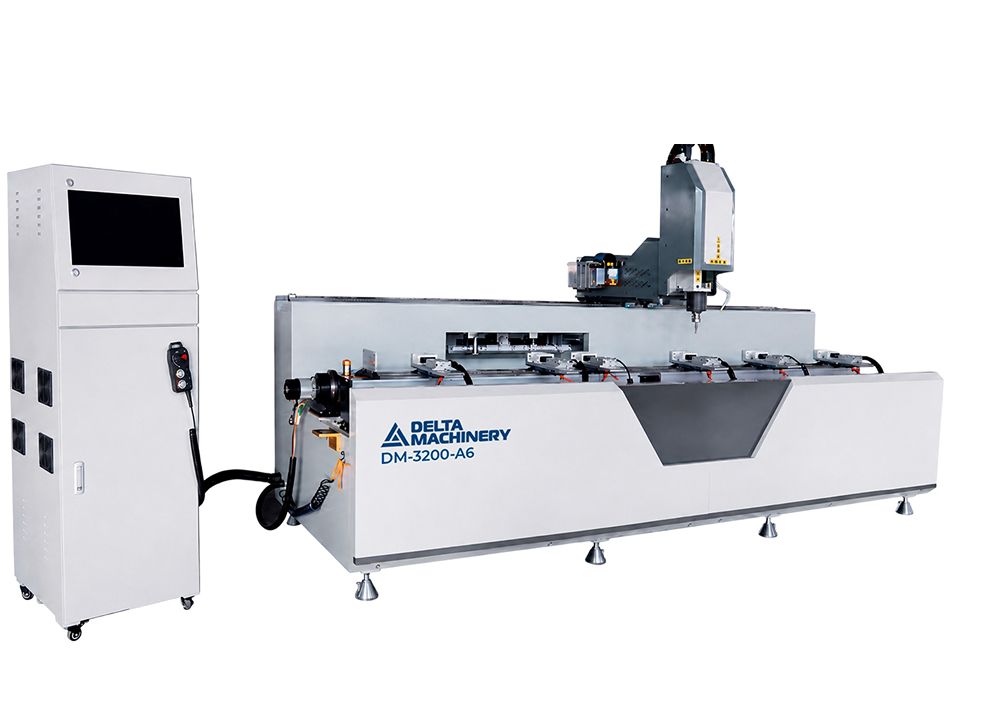

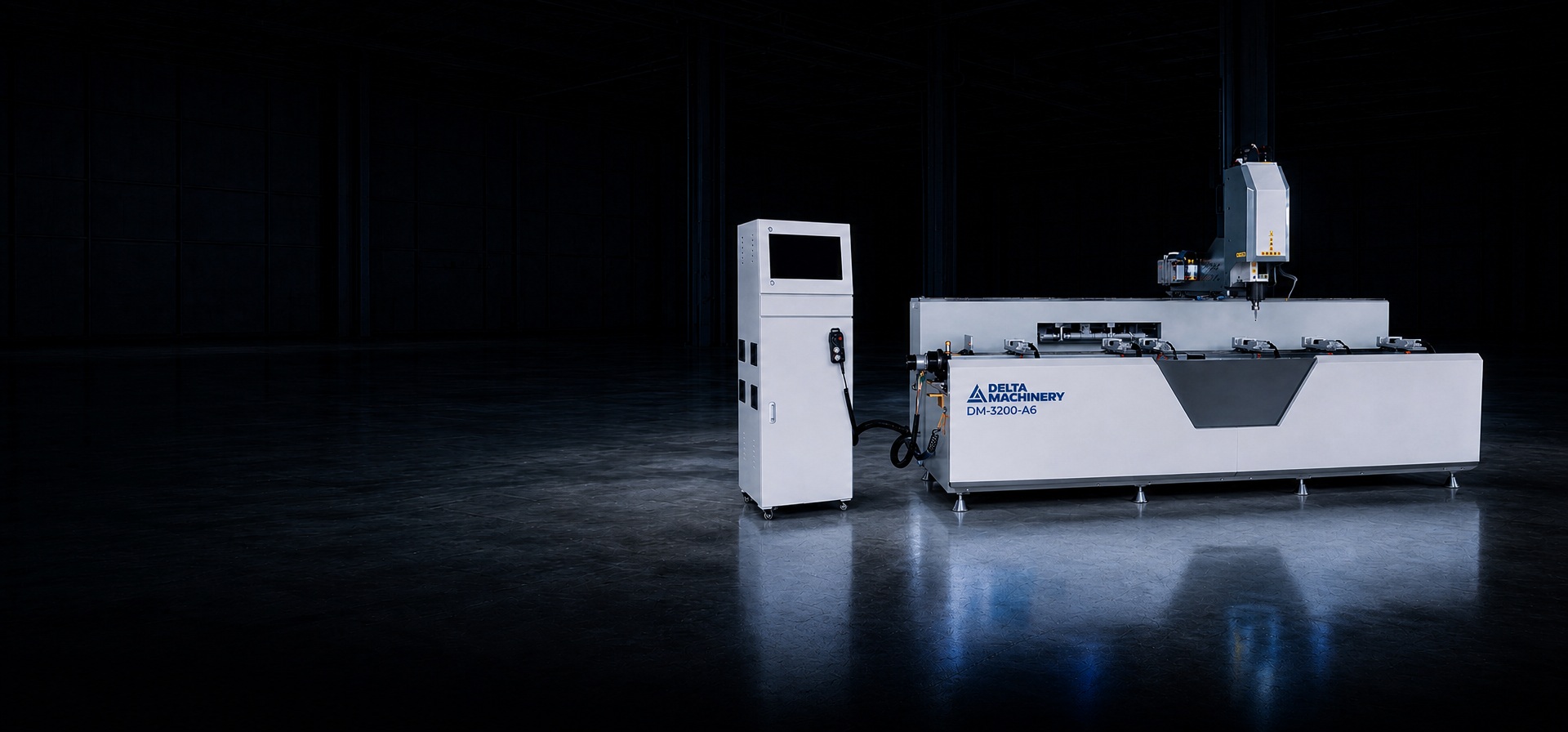

Фрезерно-гравировальный станок с ЧПУ DELTAMACHINERY Alumax DM-6А-3200
Артикул: 02-8485
Общая мощность, кВт: 13
НАЗНАЧЕНИЕ
Этот станок предназначен для обработки круглых, пазовых, замочных и фигурных отверстий в промышленном алюминиевом профиле, алюминиевом профиле для дверей, окон и фасадных систем, а также для фрезерования, снятия фасок и выполнения других операций.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Поворотная ось от -90 до +90 градусов.
- Станок оснащен одним шпинделем с автоматической сметой инструмента.
- Ось Х самая длинная и перемещение происходит по косой зубчатой рейке. Ось Y и Z перемещаются по шарико-винтовой паре TBI.
- Станок имеет централизованную смазку с бачком.
- Станок оснащен системой охлаждения инструмента СОЖ.
- Станина проходит специальную термическую обработку, для снятия напряжения металла.
СИСТЕМА УПРАВЛЕНИЯ
Стойка Syntec.
ВЫСОКОСКОРОСТНОЙ ШПИНДЕЛЬ
Мощный высокоскоростной шпиндель 9 кВт 18 000 об/мин в сочетании с магазином на 6 инструментов обеспечивает чистовую обработку и быструю смену операций.
Станок может быть оснащен одним шпинделем, двумя шпинделями или шпинделем с автоматической сметой инструмента.
СИСТЕМА СОЖ
Система импульсной подачи СОЖ (масляного тумана) для эффективного охлаждения фрезы.
МАГАЗИН ДЛЯ АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Станок оснащен линейным магазином для автоматической смены инструмента на 6 патронов ISO30 ER32 патроны.
ПОВОРОТНЫЙ СТОЛ
Поворотный стол с тремя устройствами для фиксации заготовки при помощи пневматических цилиндров. Рабочий стол может поворачиваться на 180°, фиксируясь в трех положениях: -90° / 0° / +90°. Это позволяет обрабатывать профиль с трех сторон за один зажим.
По оси X используется высокопрецизионная косозубая передача «шестерня-рейка», а по осям Y и Z — высокоточные шарико-винтовые пары (ШВП) для плавности хода.
СИСТЕМА СМАЗКИ
Автоматическая система смазки с бочком.
СТАНИНА
Станина проходит специальную термическую обработку, для снятия напряжения металла.
