Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090 1,5 ECO

Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090 1,5 ECO
Краткие характеристики:

Размер обработки: 600 х 900 х 80 мм

Мощность электрошпинделя (водяное охлаждение) 1,5 кВт

Вес: 350 кг


Прайс-лист (.xls 0 Kb)
2 084 056 ₸ 1 902 833 ₸

Назначение

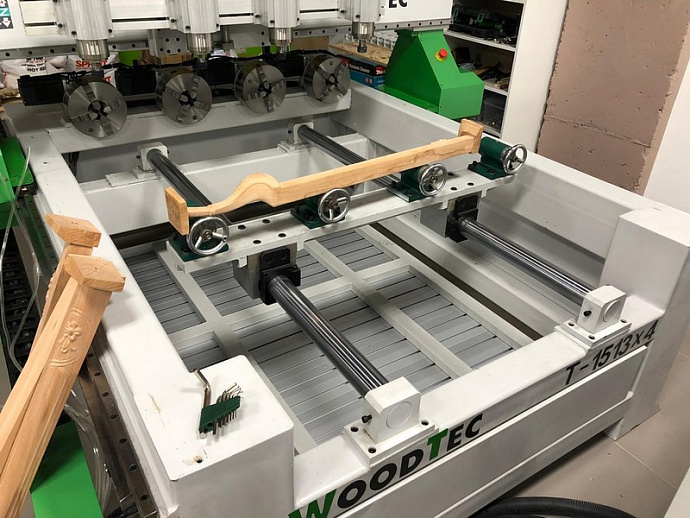

Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.

Обрабатываемые материалы

Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.

Схема обработки

Изделия

Конструктивные особенности

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.

ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИТНЫЕ ДВИГАТЕЛИ) LEADSHINE

В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Долговечность работы станка без потери точностных параметров.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ

За счет полного исключения люфта, обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z, при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

Для перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ>

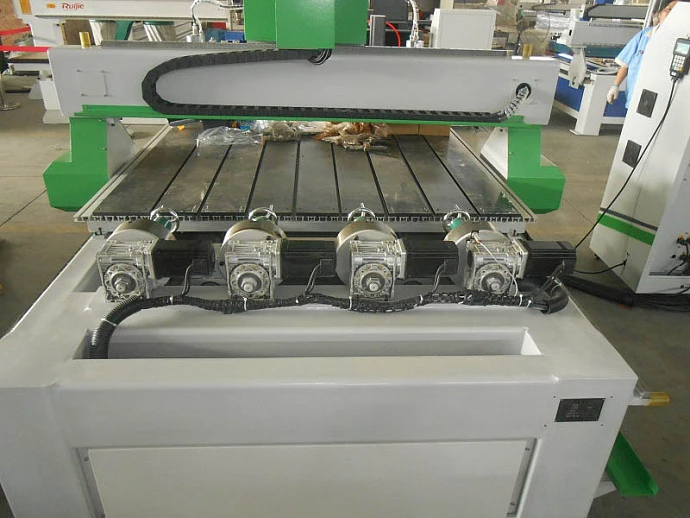

Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола в зоне обработки покрыта специальным защитным слоем из износостойкого пластика.

В случае ошибок и прохождения инструмента ниже нулевой точки заготовки защитный слой сохраняет инструмент и стол от повреждений.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 2,2 кВт - 18 000 об/мин «HQD» 8 шт.(Китай)

Токарно-фрезерные станки Woodtec комплектуются промышленным шпинделем с водяным охлаждением мощностью 2,2 кВт. Система водяного охлаждения оснащена помпой для циркуляции воды. Это лучшее решение для долгих обработок, которые подразумевает производство сложных балясин.

ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала.

Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A11)

Удобный и эргономичный пульт управления предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

Позволяет загружать программы обработки непосредственно с флеш-носителей не используя специально установленный компьютер.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ArtCAM Express»

С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня и поэтому от пользователя требуется минимум знаний об обработке.

Она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс: от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Диаметр обработки, мм до 300
Межосевое расстояние по центрам токарных патронов, мм 330
Расстояние от центров токарных патронов до портала, мм до 170
Перемещение портала по оси Z, мм до 300
Длина обработки, мм до 1300
Длина обработки на рабочем столе (работа по плоскости), мм до 1300
Ширина обработки на рабочем столе (работа по плоскости), мм до 330
Расстояние от стола до портала, мм до 160
Система смены инструмента Ручная (цанговый, фиксация гайкой)
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубая рейка
Тип электродвигателей перемещения Шаговые с энкодерами
Скорость рабочего хода, м/мин 0 – 10
Скорость холостого хода, м/мин 0 – 20
Частота вращения шпинделя, об/мин 0 – 24 000
Мощность шпинделя, кВт 2,2
Тип охлаждения шпинделя Водяное
Тип цанги ER11
Посадочный диаметр инструмента, наибольший, мм 12
Напряжение, В 220
Частота тока, Гц 50
Общая установленная мощность, кВт 1,95
Габаритные размеры
Длина, мм 1400
Ширина, мм 1100
Высота, мм 1000
Вес, кг 350
Y
Длина, м2,05
Ширина, м2,2
Высота, м1,7
Общий вес, кг1000
Общий обьем, м³7,7
