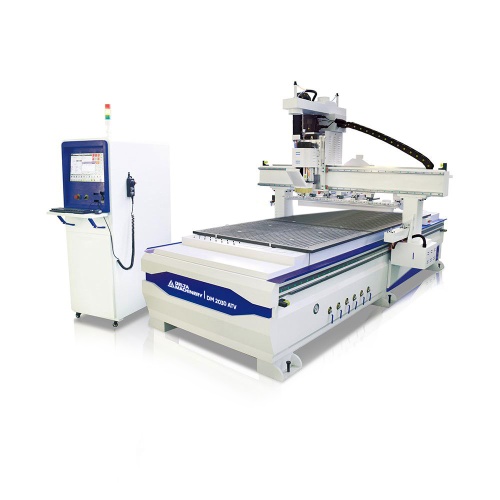

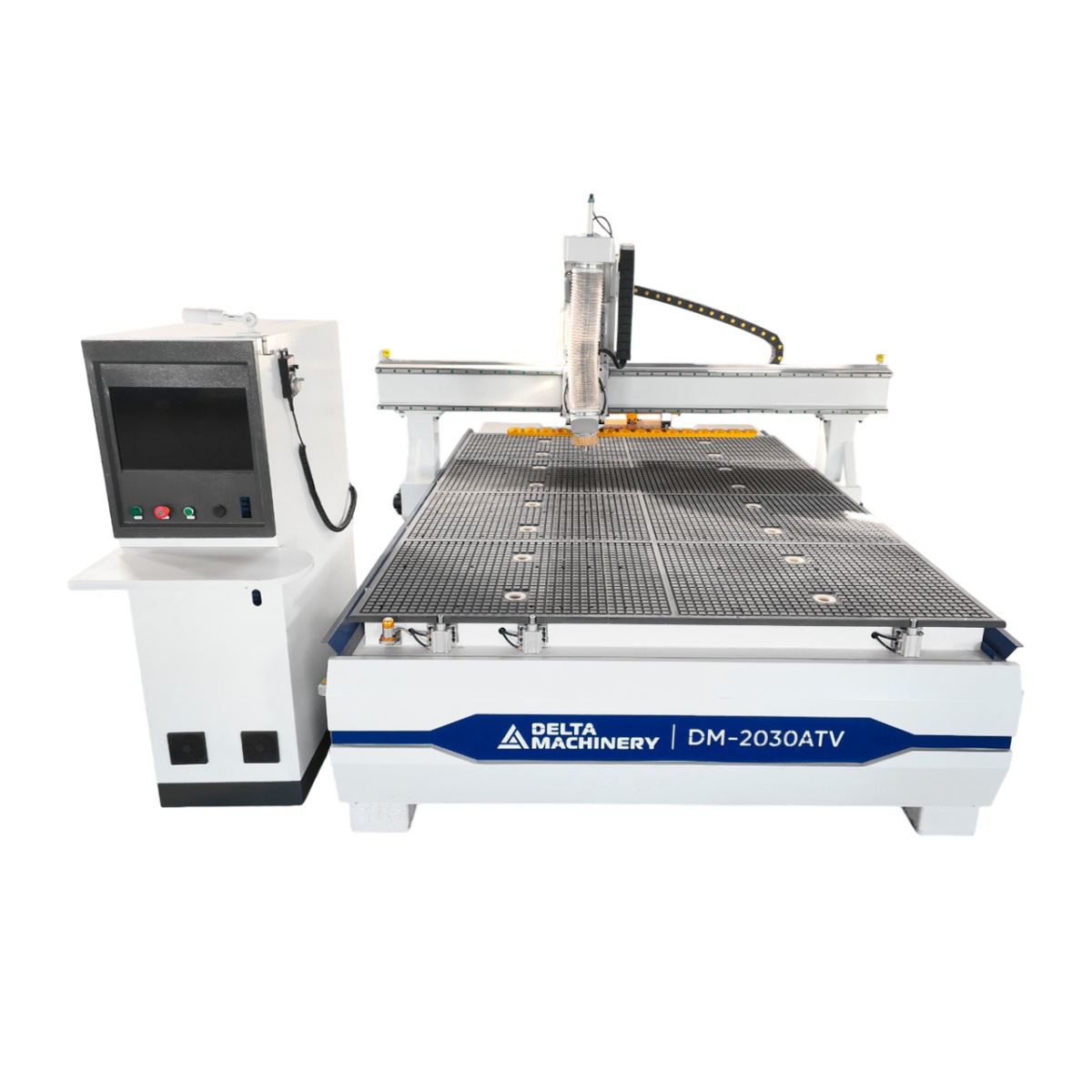

Фрезерный станок с ЧПУ DELTAMACHINERY DM-2030ATV
.jpg)
Артикул: 01-8657
Точность, мм: 0,15
Мощность серводвигателей, кВт: 1,5
Назначение
Предназначен для обработки поверхности, создания сложных форм и контуров
Применение
Применяется для изготовлении мебели, деталей интерьера и элементов декора.
Идеально подходит как для малых мастерских, так и для крупных производств, где требуется высокая производительность и качество обработки.
Конструктивные особенности
СТАНИНА
Станина станка выполнена из толстостенного метала с большим количеством продольных и поперечных ребер жесткости, что обеспечивают стабильную работу и превосходную виброустойчивость станка. Механическая обработка монтажных плоскостей производится на портальном обрабатывающем центре производства Тайвань. Допуск на прямолинейность монтажной поверхности направляющей рейки / стойки после механической обработки составляет ≤0,02 мм (по всей длине). Корпус станины и портал дважды обрабатывается на обрабатывающем центре: (1) Операция фрезерования + сверление (2) снятие технологической фаски + нарезание резьбы + тонкое фрезерование, что обеспечивает идеальную сборку и безупречную точность в работе станка.
ПРОМЫШЛЕННАЯ СТОЙКА УПРАВЛЕНИЯ LNC
Одна из самых надежных систем управления. Интуитивно понятный графический интерфейс системы обеспечивает высокую производительность и качество получаемой продукции, экономит время настройки и обеспечивает легкость в управлении.
ШПИНДЕЛЬ
Станок оснащен шпинделем промышленной серии мощностью 9 кВт HQD с оборотами 24000об/мин. Способ смены инструмента: автоматический. Длительный срок службы, стойкость к нагрузкам, стабильная работа.
ИНВЕРТОР
Станок укомплектован преобразователем частоты Folinn мощностью 11 кВт.

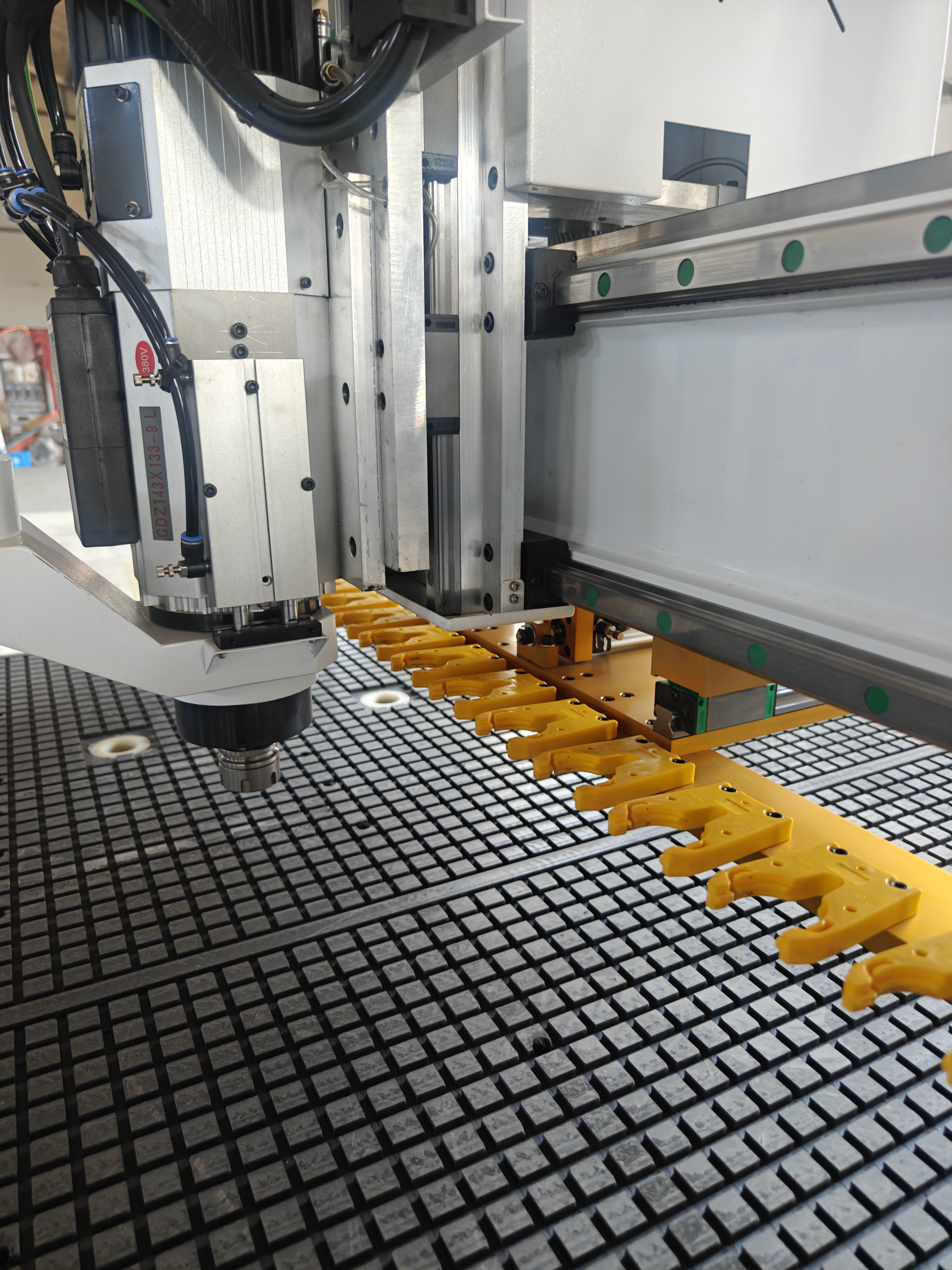

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА НА ПОРТАЛЕ
Магазин автоматической смены инструмента на 16 позиций расположен непосредственно на портале, что позволяет станку быстро менять инструмент, непосредственно в точке обработки. Такая система уменьшает время замены инструмента в 2-3 раза, соответственно время технологического процесса обработки деталей уменьшается.
РОЛИКИ ПОДАЧИ МАТЕРИАЛА
Для удобства загрузки обрабатываемых листов материала на стол предусмотрены специальные ролики, расположенные в задней части станка.
ПНЕВМОУПОРЫ
Станок оснащен пневматическими упорами для точного и быстрого позиционирования детали.

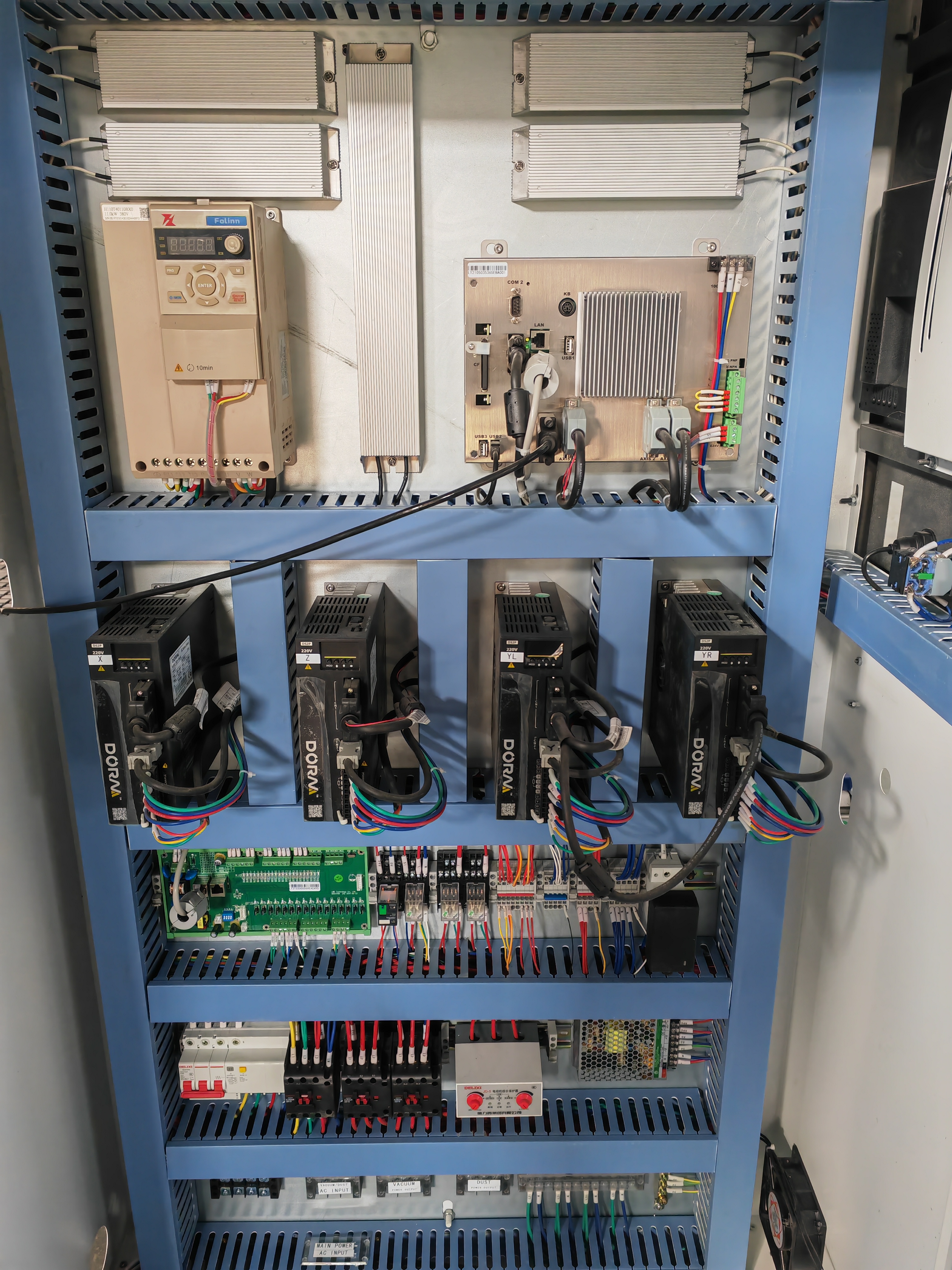

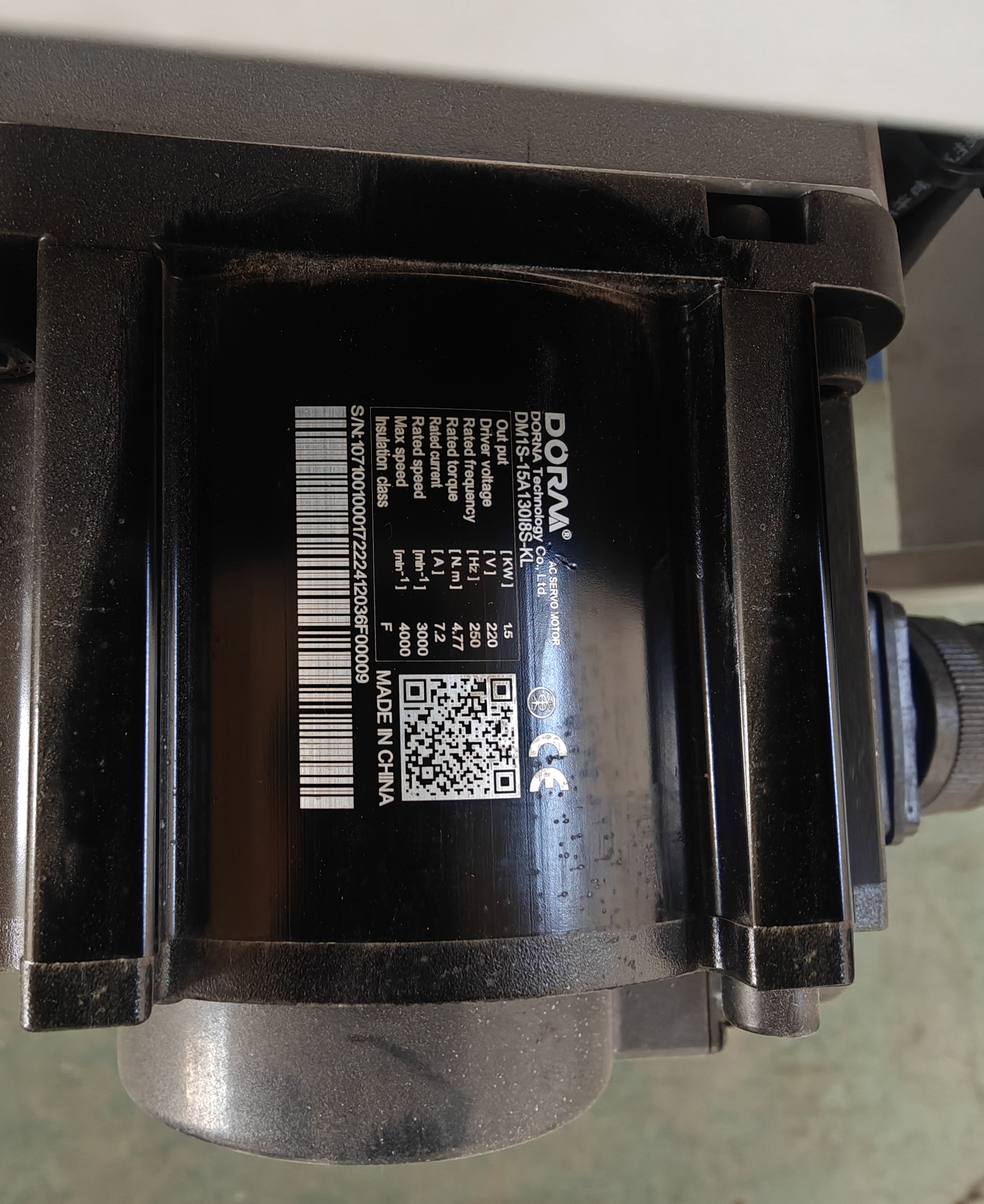

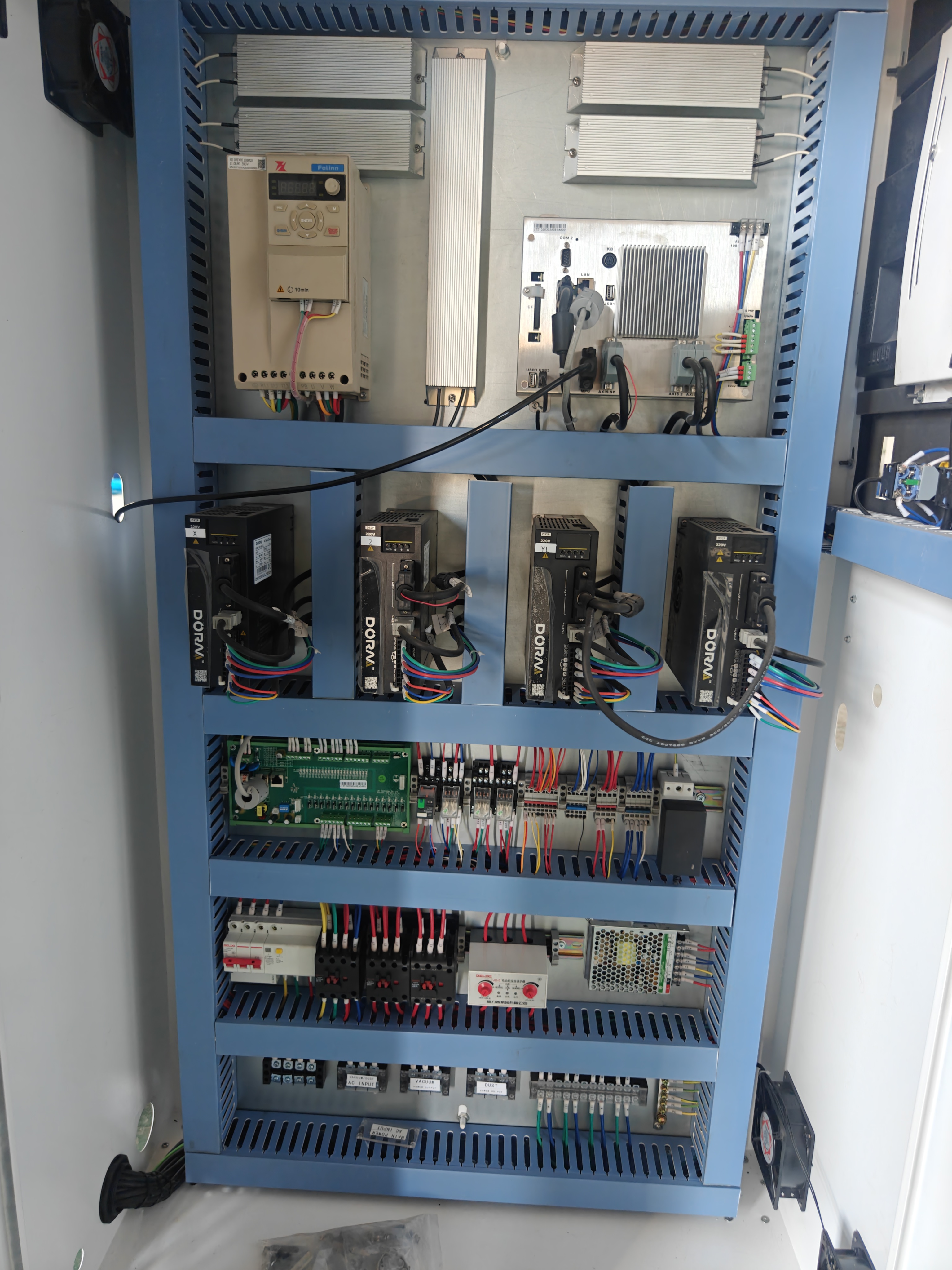

СЕРВОДВИГАТЕЛИ И ПРИВОДЫ
В приводах каждой оси используются высококачественные серводвигатели DORNA, мощностью 1,5 кВт, обеспечивающие точное перемещение каждой оси на высоких скоростях и стабильность траектории перемещения.

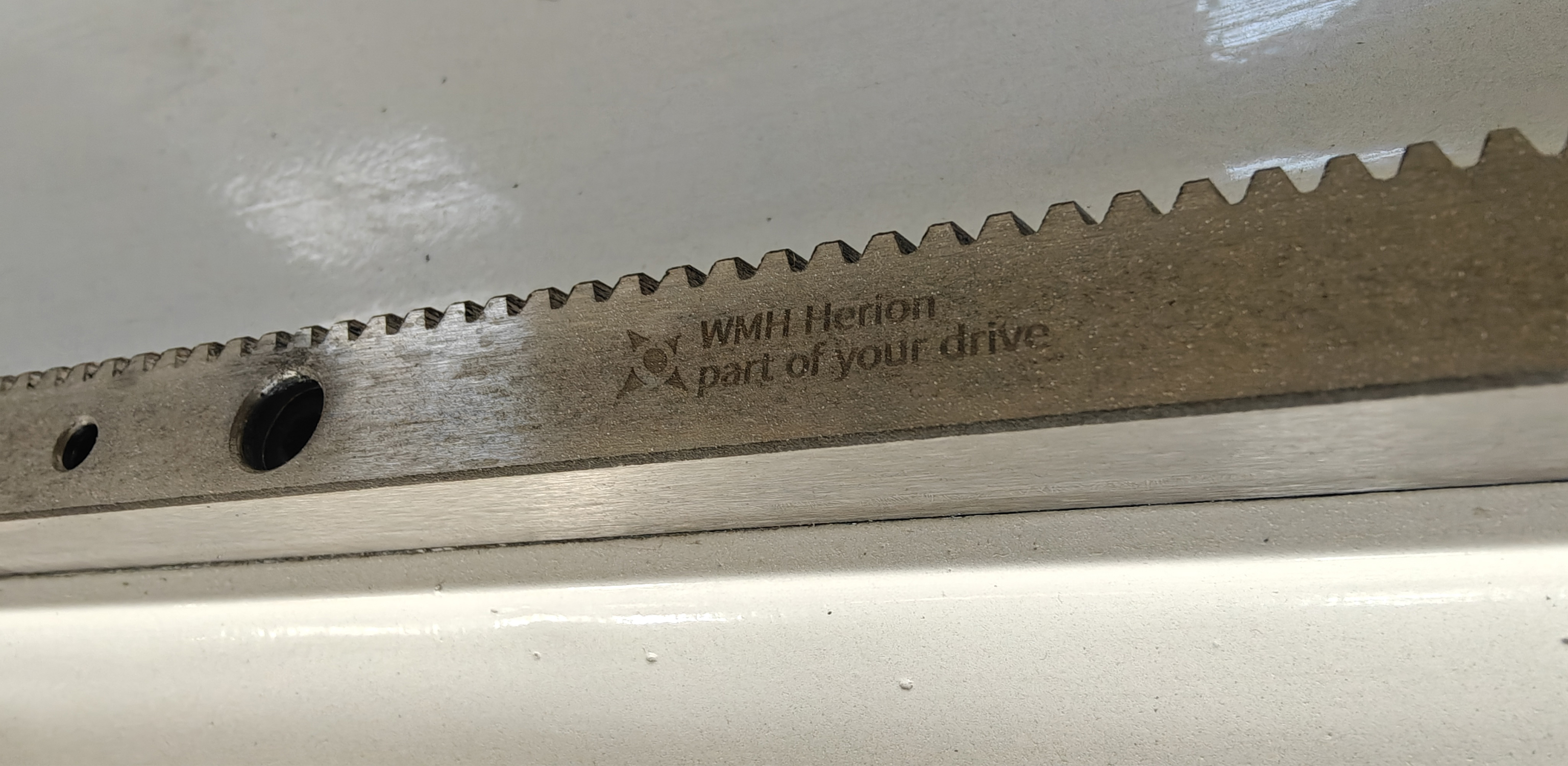

ШЕСТЕРНИ И РЕЙКИ

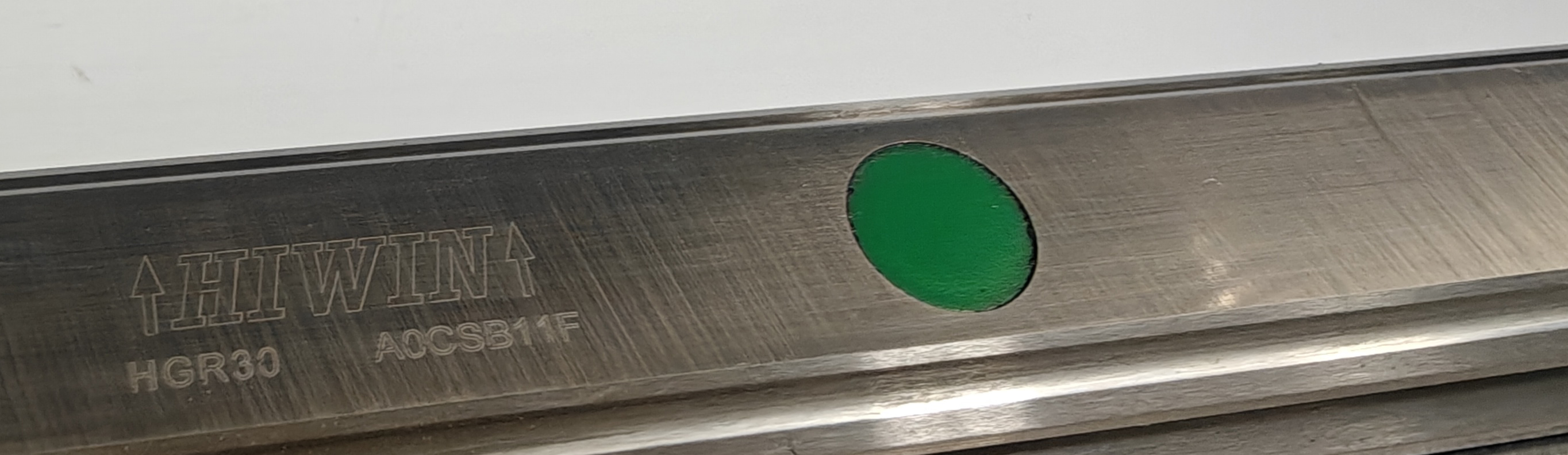

Ось X / Y перемещаются на качественных линейных направляющих HIWIN сечением 30мм с помощью передачи косозубая рейка-шестерня, которые обладают большой несущей способностью и высокой точностью, а также более долговечны, чем традиционные цилиндрические шестерни.
РАБОЧИЙ СТОЛ
Рабочий стол с вакуумной подготовкой разделен на 8 зон.
ВАКУУМНЫЕ ЗОНЫ
Любая из вакуумных зон может быть деактивирована с помощью перекрытия соответствующего крана.

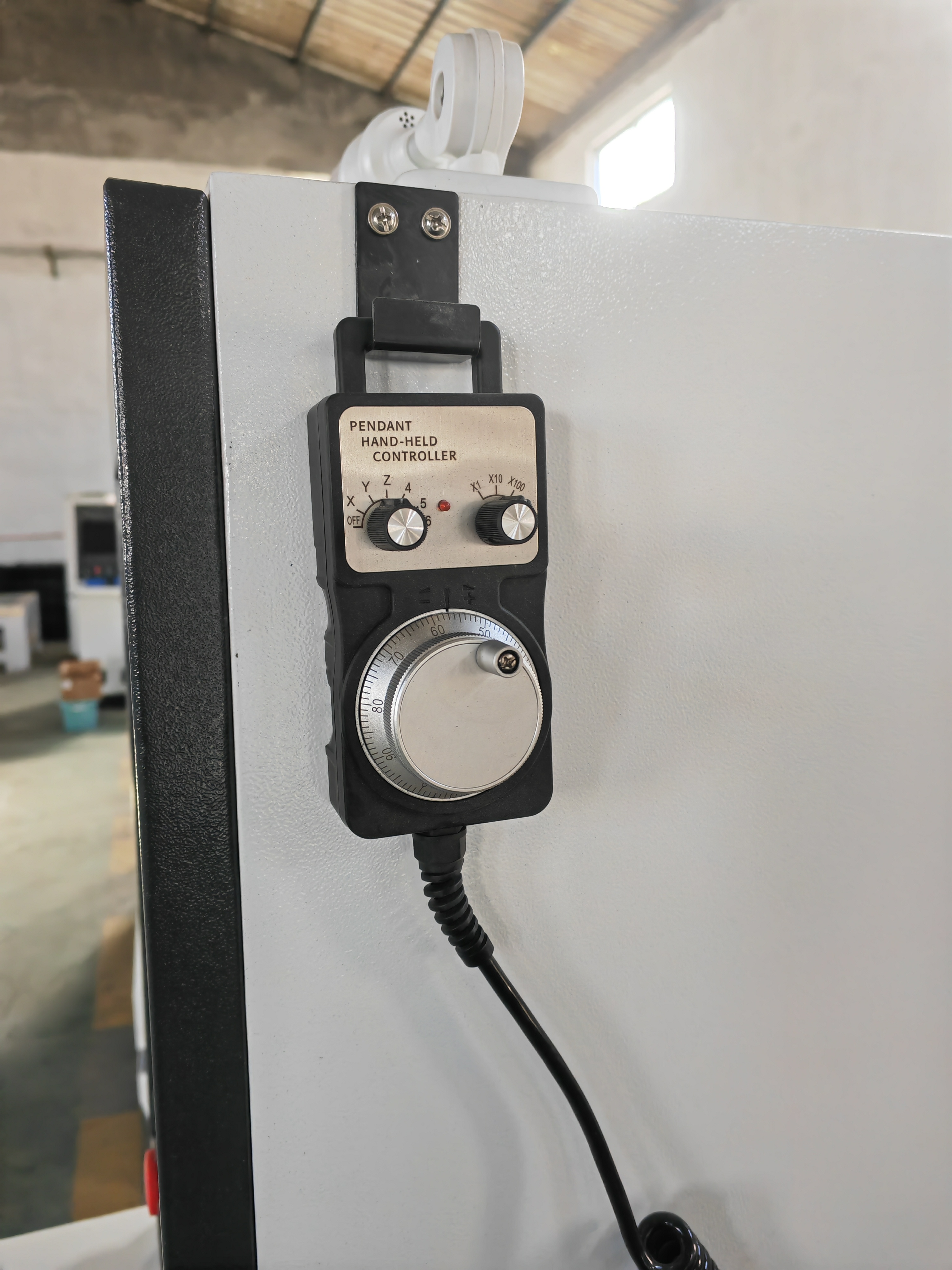

СЕРВИСНЫЙ ПУЛЬТ
Для удобства настройки, станок оснащен дополнительным сервисным пультом, экономящим время при подготовительных работах.

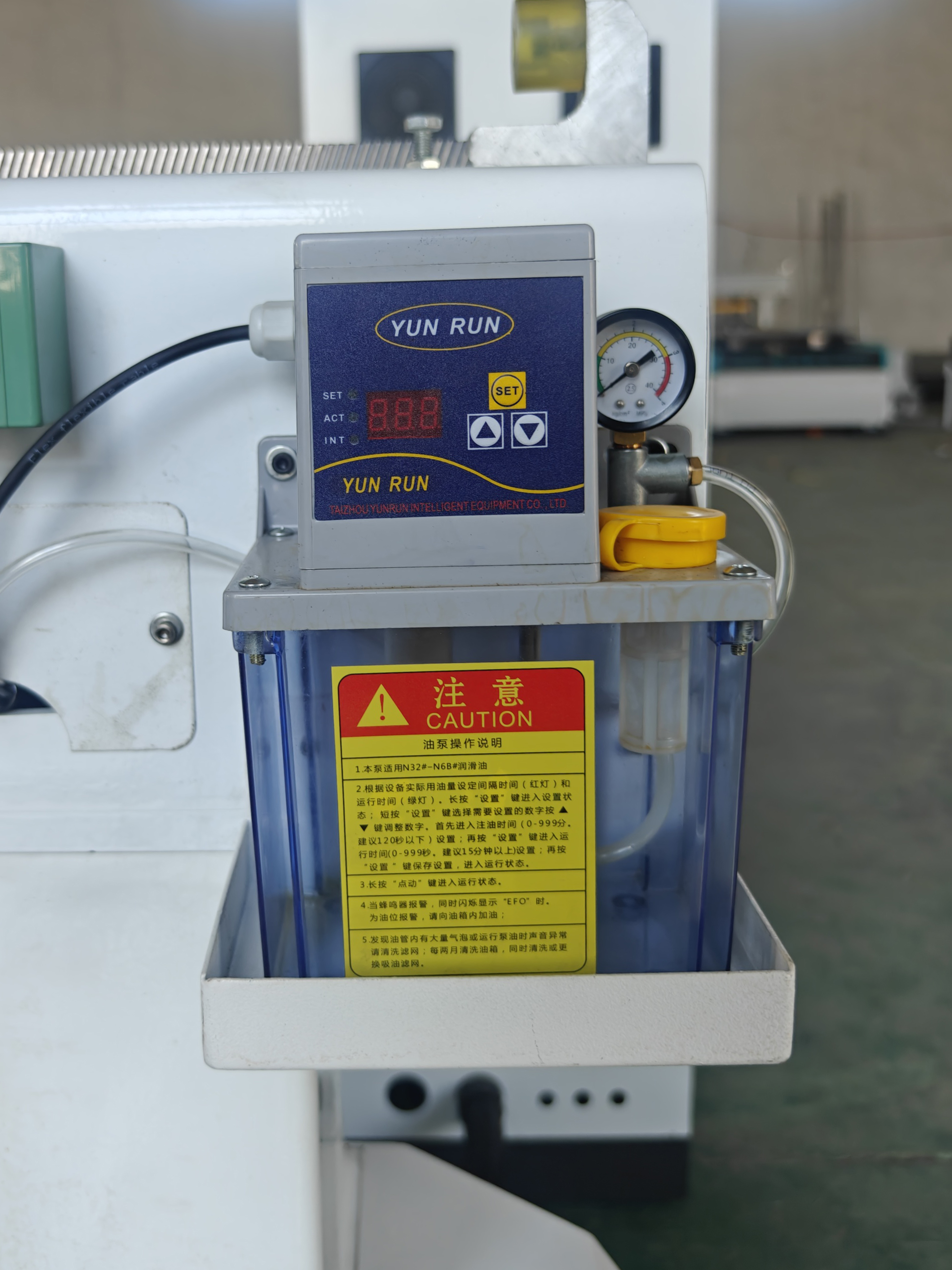

СИСТЕМА СМАЗКИ
Система автоматической смазки запрограммирована на подачу масла к узлам в установленное регламентом время, исключая человеческий фактор в процессе техобслуживания.
| Наименование модели | DM 2030ATV |
| Рабочее поле | 2100×3050×200 мм |
| X/Y/Z движение по осям | 2100×3050×200 мм |
| Точность | 0,15 мм |
| Точность повторного позиционирования | 0,05 мм |
| Тип передачи по осям | X, Y косозубые рейки, Z - ШВП |
| Мощность серводвигателей | 1,5 кВт |
| Скорость холостого хода max | 60 000 мм/мин |
| Скорость вращения шпинделя | 24 000 об/мин |
| Run command | G code |
ПАРАМЕТРЫ
| Мощность шпинделя | 9 кВт |
| Система управления | LNC |
| Линейный магазин автосмены | 16 инструментов |
| Рабочее поле | 2100х3050х200 мм |
| Тип электродвигателей перемещения | СЕРВОМОТОРЫ |
| Мотор редуктор | Japan Xinbao reducer |
| Напряжение | AC 380 В / 3 PH / 50 Гц |
| Базовые пневмоупоры | 4+3 |
| Вес станка | 2900 кг |
