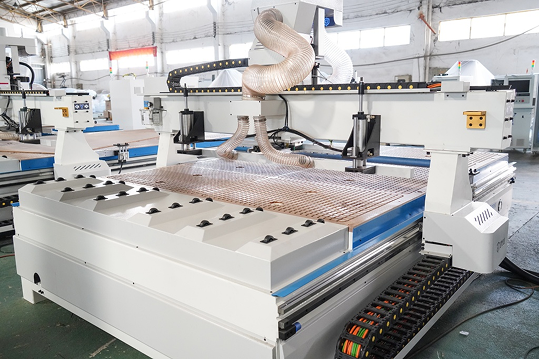

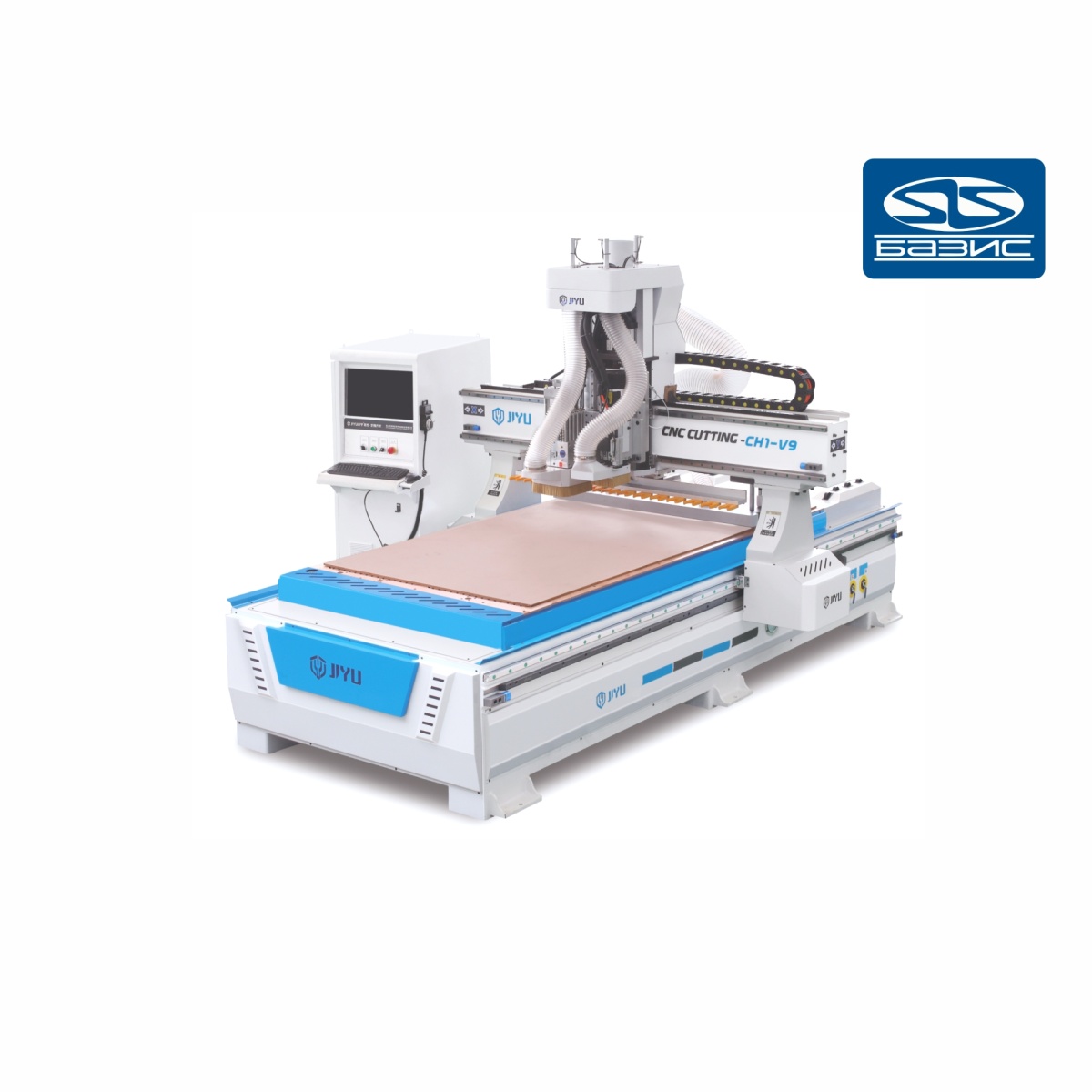

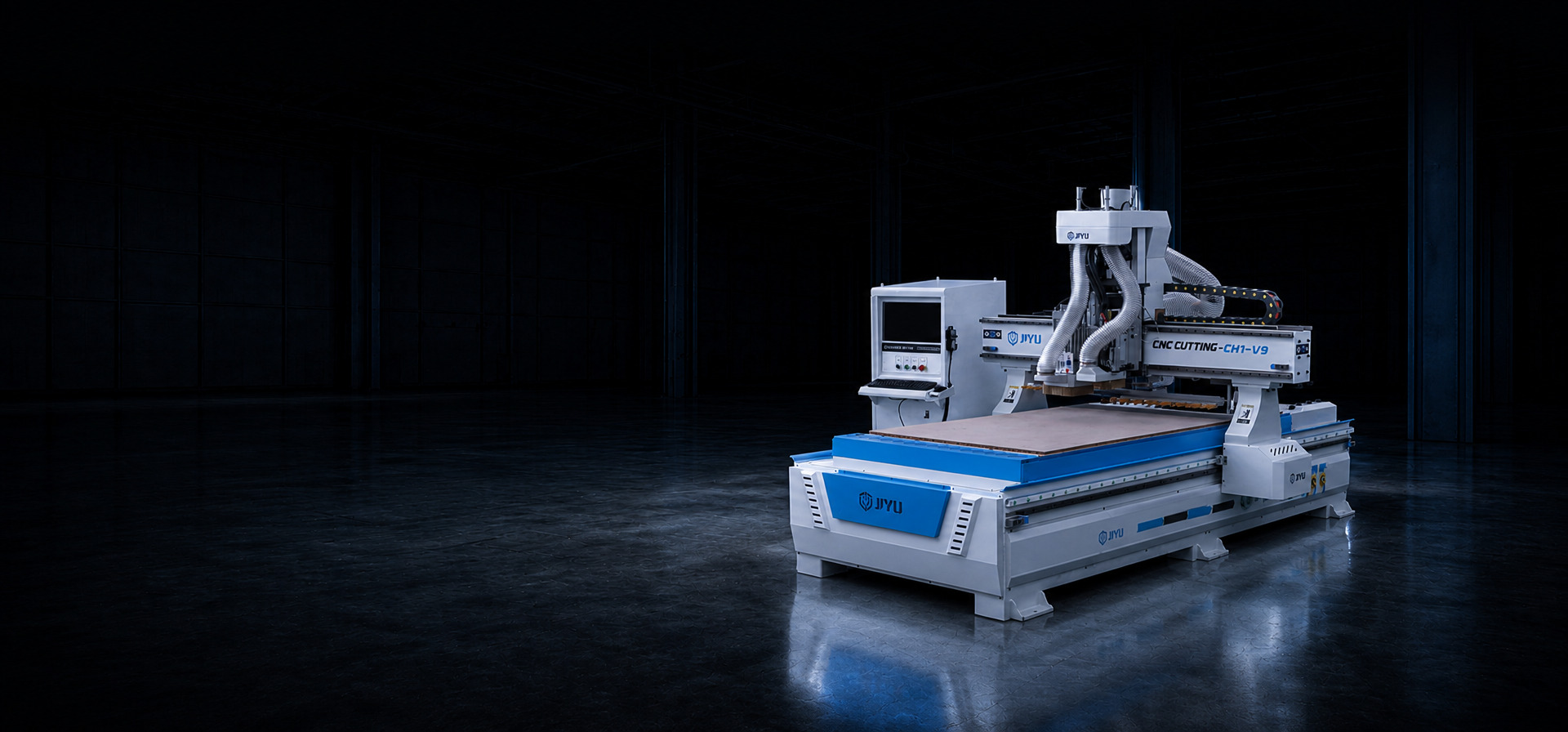

Фрезерный станок с ЧПУ JIYU CH1-V9
Артикул: 01-5402
Общая мощность 18 кВт
Мощность шпинделя 9 кВт
Точность 0,15 мм
Конструктивные особенности
СТАНИНА
Станина станка выполнена из толстостенного метала с большим количеством продольных и поперечных ребер жесткости, что обеспечивают стабильную работу и превосходную виброустойчивость станка. Механическая обработка монтажных плоскостей производится на портальном обрабатывающем центре производства Тайвань. Допуск на прямолинейность монтажной поверхности направляющей рейки/стойки после механической обработки составляет ≤0,02 мм (по всей длине). Корпус станины и портал дважды обрабатывается на обрабатывающем центре: (1) Операция фрезерования + сверление (2) снятие технологической фаски + нарезание резьбы + тонкое фрезерование, что обеспечивает идеальную сборку и безупречную точность в работе станка.
ШПИНДЕЛЬ
Станок оснащен шпинделем промышленной серии мощностью 9 кВт с оборотами 24000 об/мин Способ смены инструмента: автоматический Длительный срок службы, стойкость к нагрузкам, стабильная работа.
ИНВЕРТОР
Станок укомплектован преобразователем частоты мощностью 11KW.
ШЕСТЕРНИ И РЕЙКИ
Ось X / Y перемещаются на линейных направляющих с помощью передачи косозубая рейка шестерня, которые обладают большой несущей способностью и высокой точностью, а также более долговечны, чем традиционные цилиндрические шестерни.

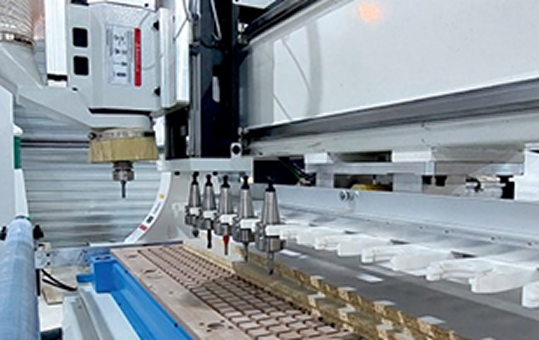

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА НА ПОРТАЛЕ
Магазин автоматической смены инструмента на 12 позиций расположен непосредственно на портале, что позволяет станку быстро менять инструмент, непосредственно в точке обработки. Такая система уменьшает время замены инструмента в 2-3 раза, соответственно время технологического процесса обработки деталей уменьшается.
РОЛИКИ ПОДАЧИ МАТЕРИАЛА И СИСТЕМА АВТОМАТИЧЕСКОЙ РАЗГРУЗКИ СТОЛА
Для удобства загрузки обрабатываемых листов материала на стол предусмотрены специальные ролики. Кроме того, станок в базовом исполнении оснащен системой разгрузки, которая сталкивает обработанные детали и очищает стол от стружки. Всё это в целом ускоряет процесс производства.

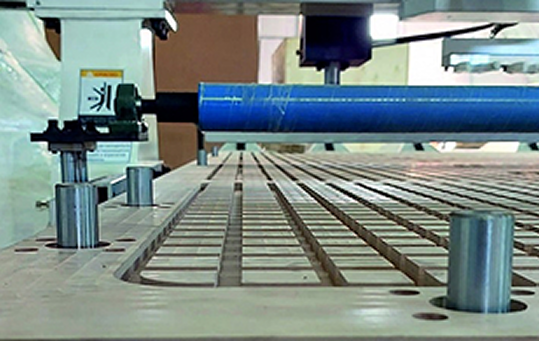

ПНЕВМОУПОРЫ
Станок оснащен пневматическими упорами для точного и быстрого позиционирования детали.
СИСТЕМА ЗАГРУЗКИ МАТЕРИАЛА (ОПЦИЯ)
Опционально станок может быть оснащен автоматической системой загрузки материала, представляющей собой вакуумные загрузчики, работающие от пневматики и загрузочный стол. Опция может быть заказана в двух комплектациях, стол + загрузчики, либо отдельно загрузчики интегрированные на портале станка.

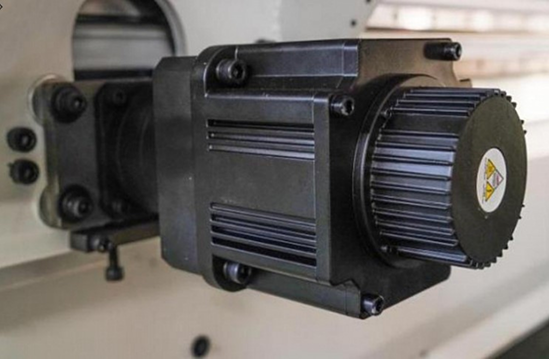

СЕРВОДВИГАТЕЛИ И ПРИВОДЫ
В приводах каждой оси используются высококачественные серводвигатели производителя ZD, мощностью 1,5 кВт, обеспечивающие точное перемещение каждой оси на высоких скоростях и стабильность траектории перемещения.

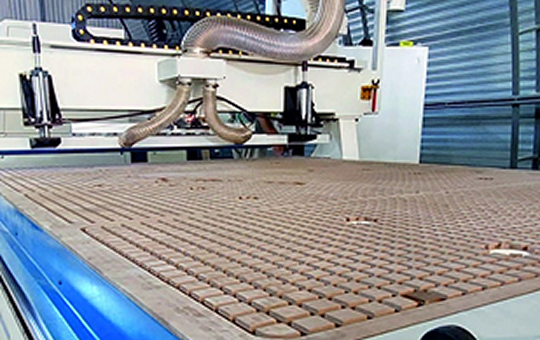

РАБОЧИЙ СТОЛ
Рабочий стол с вакуумной подготовкой разделен на 8 зон.
ВАКУУМНЫЕ ЗОНЫ
Любая из вакуумных зон может быть деактивирована с помощью перекрытия соответствующего крана.

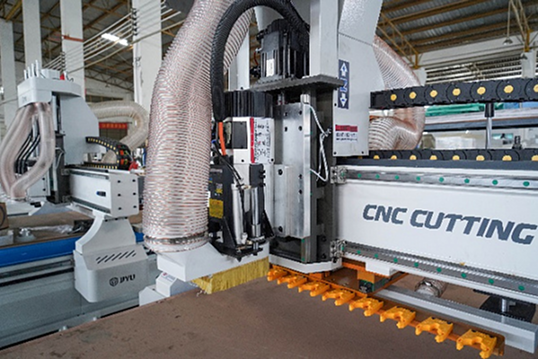

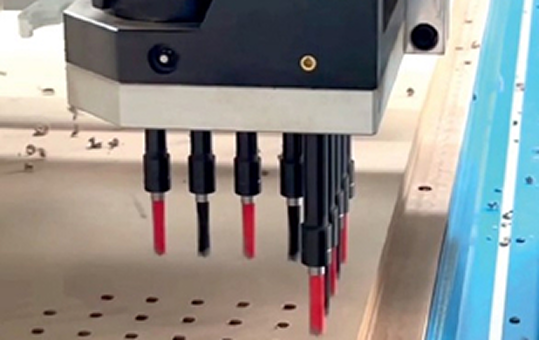

СВЕРЛИЛЬНАЯ ГРУППА НА 9 ИНСТРУМЕНТОВ
Сверлильная группа на 9 независимых инструментов по оси X и Y позволяет производить плоскостную присадку с высокой точностью и скоростью.

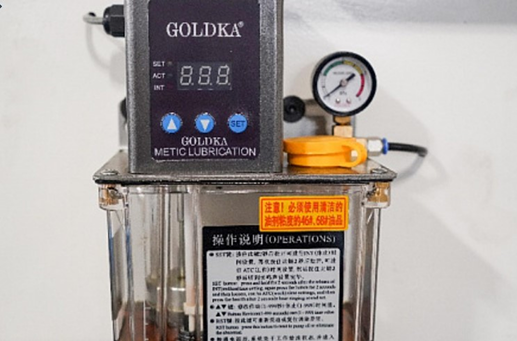

СИСТЕМА СМАЗКИ
Система автоматической смазки запрограммирована на подачу масла к узлам в установленное регламентом время, исключая человеческий фактор в процессе техобслуживания.
