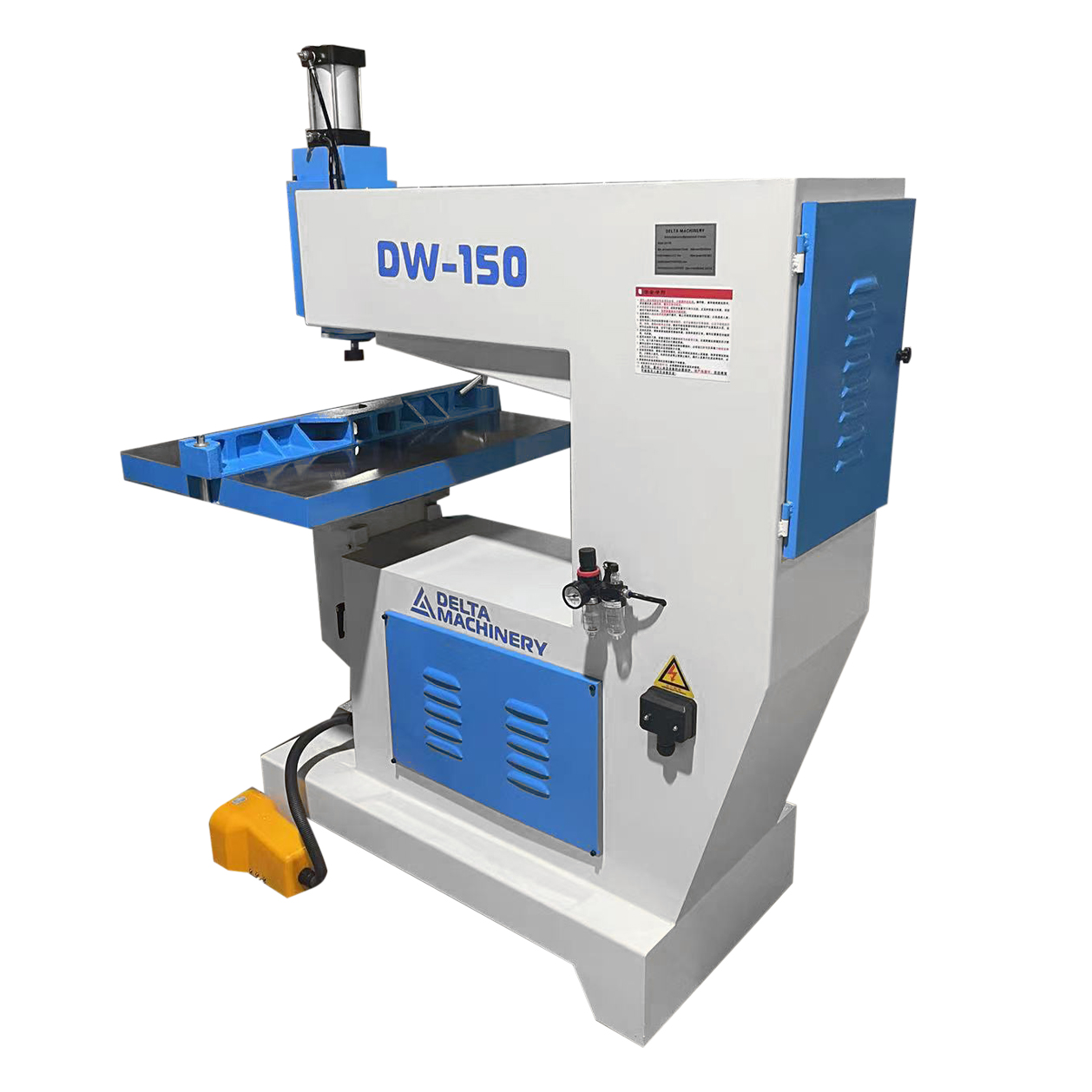

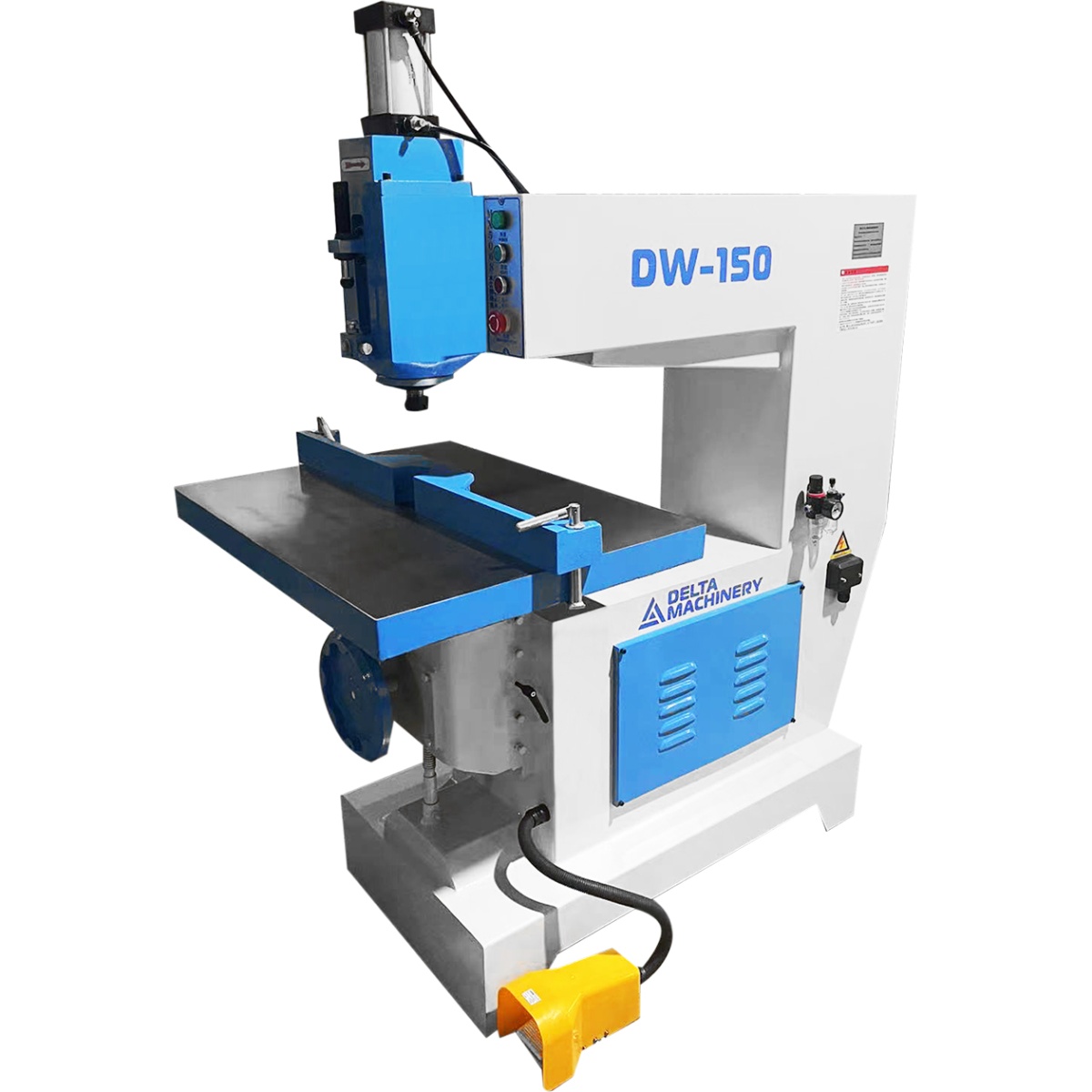

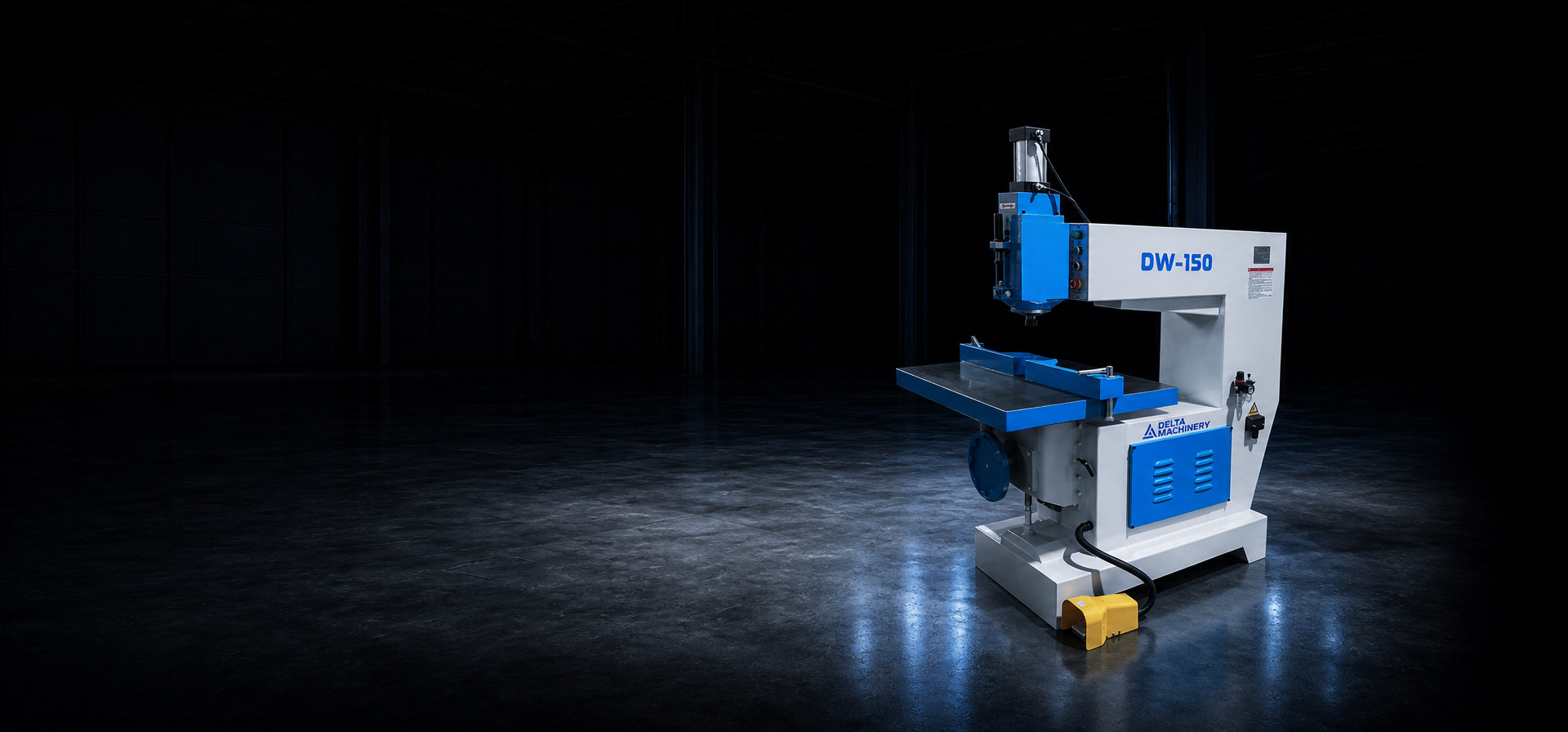

Копировально‑фрезерный станок DELTAMACHINERY DW‑150

Назначение

Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.

Характерные детали - это дверные полотна и мебельные фасады. Здесь выполняются два вида работ:

• прямолинейное фрезерование рельефа на пласти
• фрезерование на плоскости рисунка (например, ложной филенки) по копиру.

Отличительные особенности

• Вертикальное перемещение стола осуществляется через педаль, не требуется компрессор
• Высокоскоростной шпиндель 18 000 об/мин
• В комплекте со станком цанга 12,7 мм
• Направляющую линейку со стола можно снять, а обкатной палец опустить под стол

Конструктивные особенности

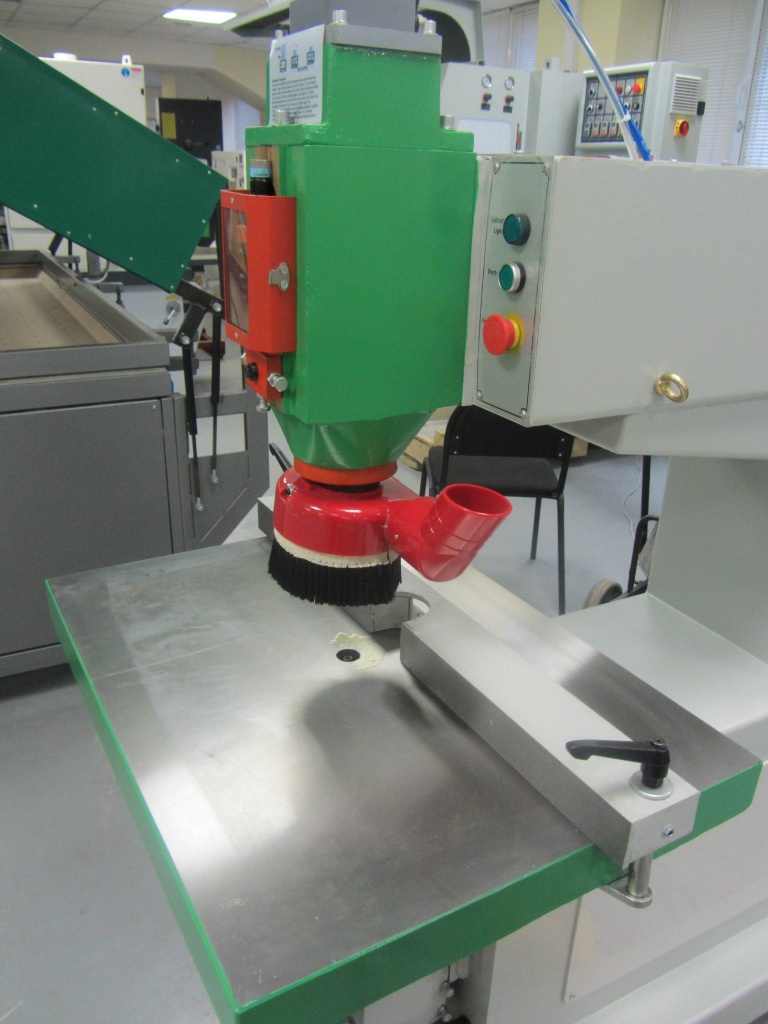

Направляющая линейка: для прямолинейной обработки на стол крепится направляющая линейка. При необходимости ее можно снять.

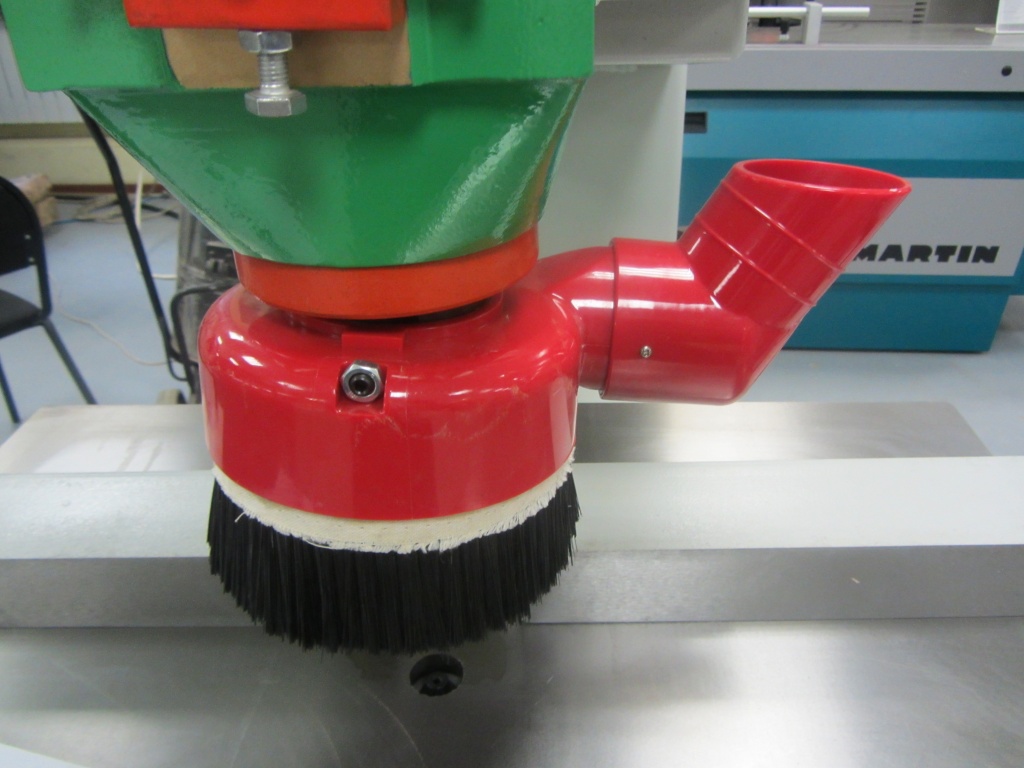

Аспирационный кожух: Необходим для эффективного удаления стружки из зоны резания. Входит в комплект поставки.

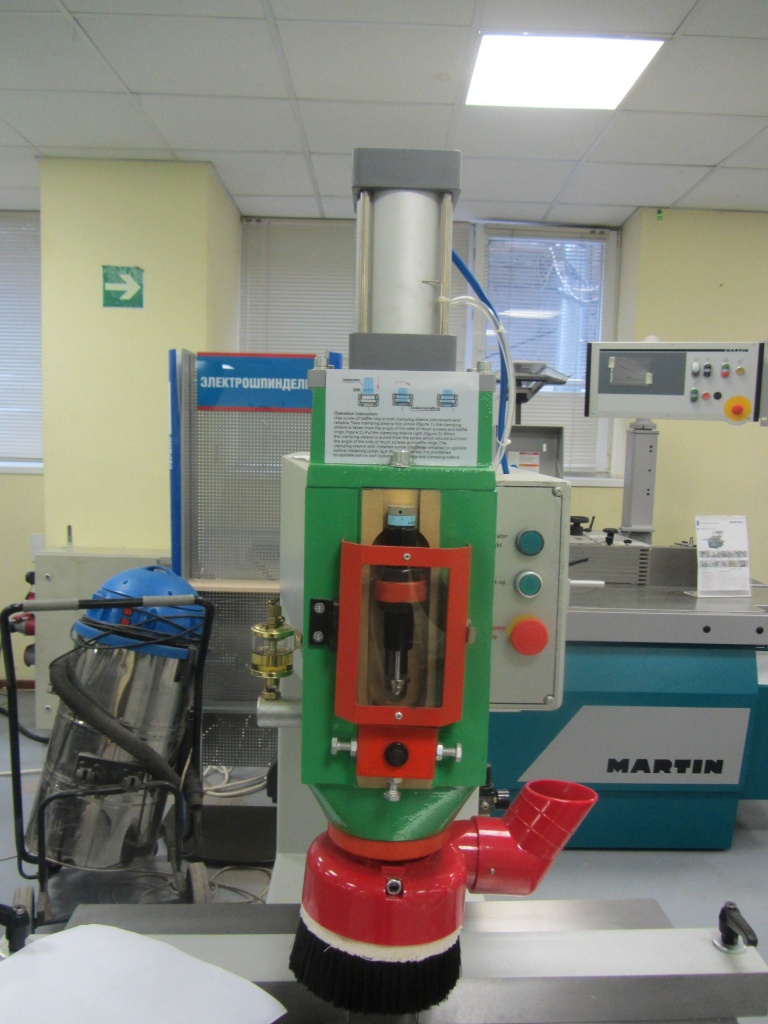

Пневмопривод: Вертикальный ход шпинделя от пневмоцилиндра. Осуществляется с помощью нажатия на педаль.
Пневматика обеспечивает равномерность подачи шпинделя с инструментом и как следствие высокое качество обработки.

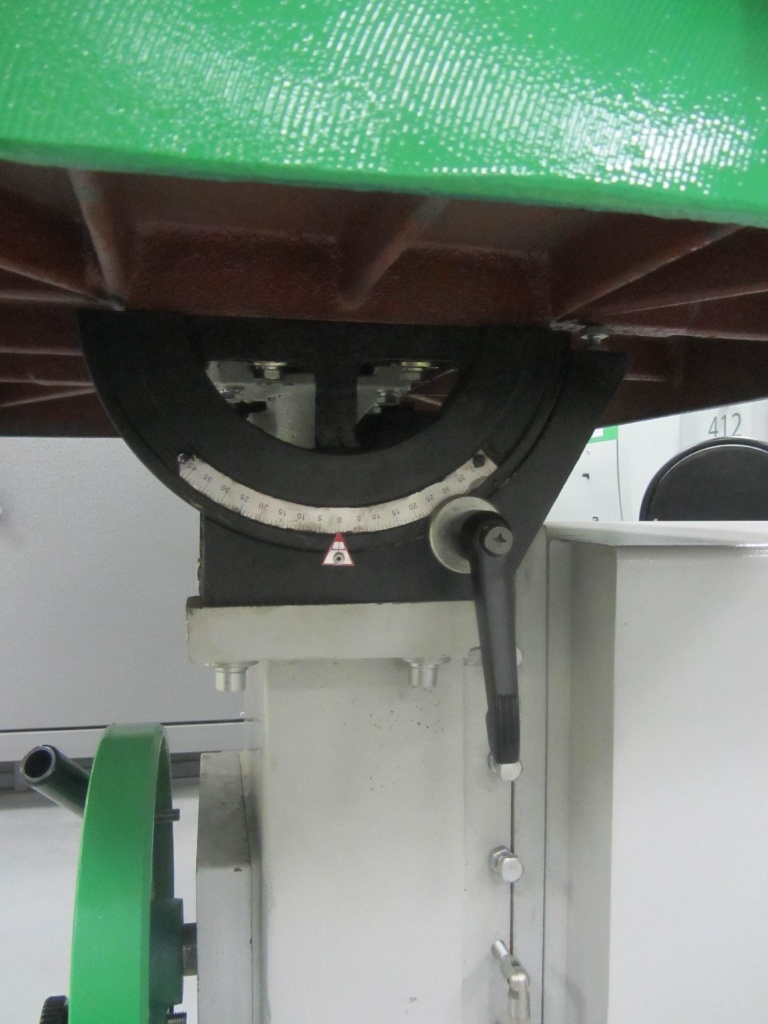

Угловая шкала: угол наклона стола определяется по угловой шкале.
Жесткая фиксация стола с помощью винта, обеспечивает высокую точность размеров заготовки.

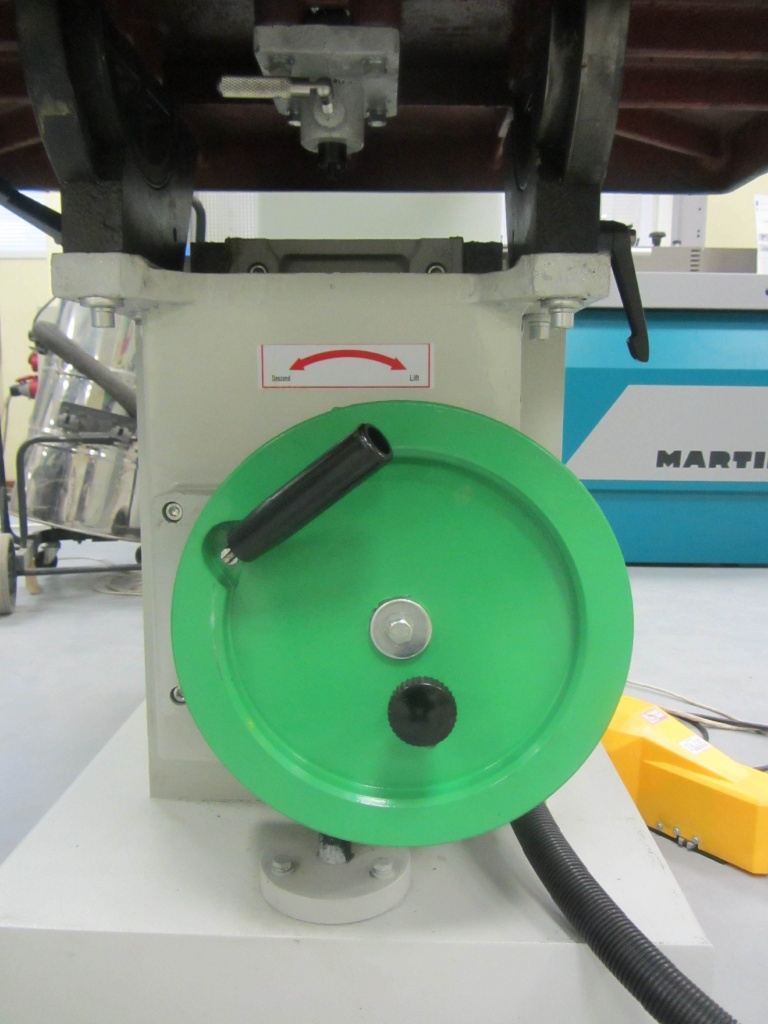

Подъем стола: регулировка высоты стола с помощью маховика.
Механизм регулировки выполнен массивным, что снижает вибрационные нагрузки и гарантирует высокое качество обработки.

Регулировка обкатного пальца: палец при необходимости можно быстро убирать под стол.

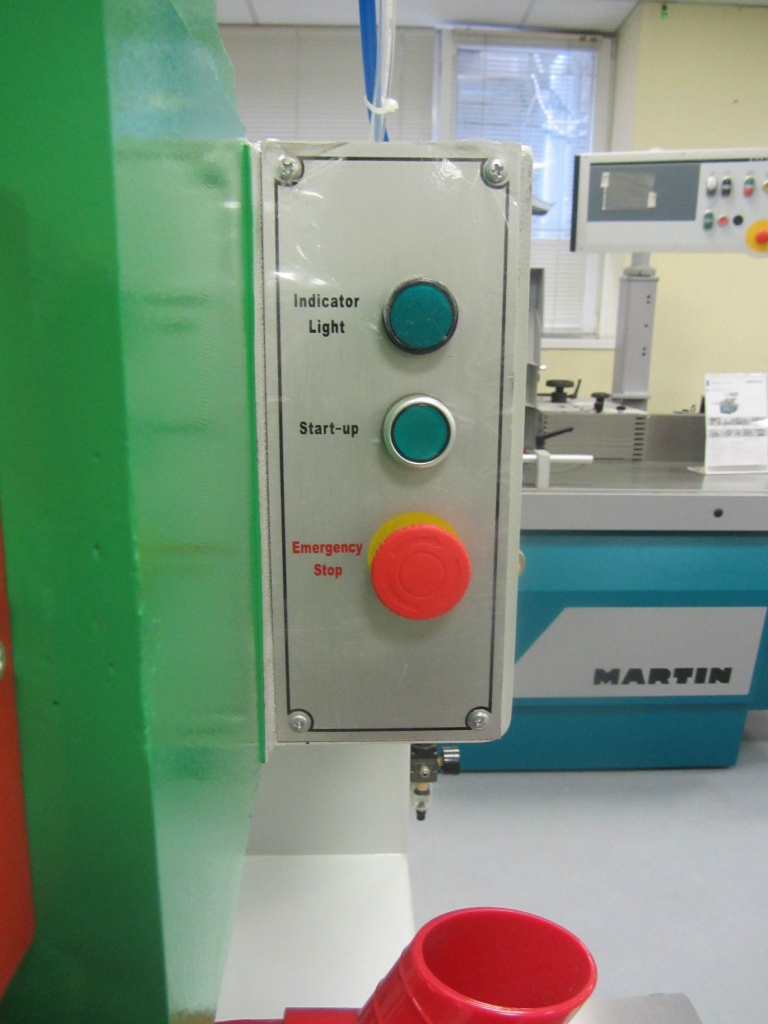

Панель управления: понятная и удобная панель управления не требует высококвалифицированного оператора.

Порядок работы на станке

• В шаблоне из листового материала вырезается паз необходимого профиля.
• Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
• Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
• Прямолинейное фрезерование можно выполнять по направляющей без шаблона.

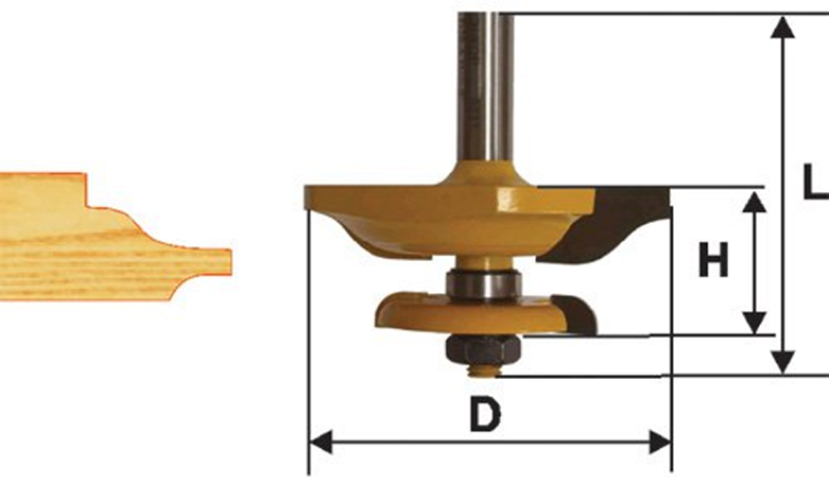

Схема обработки
