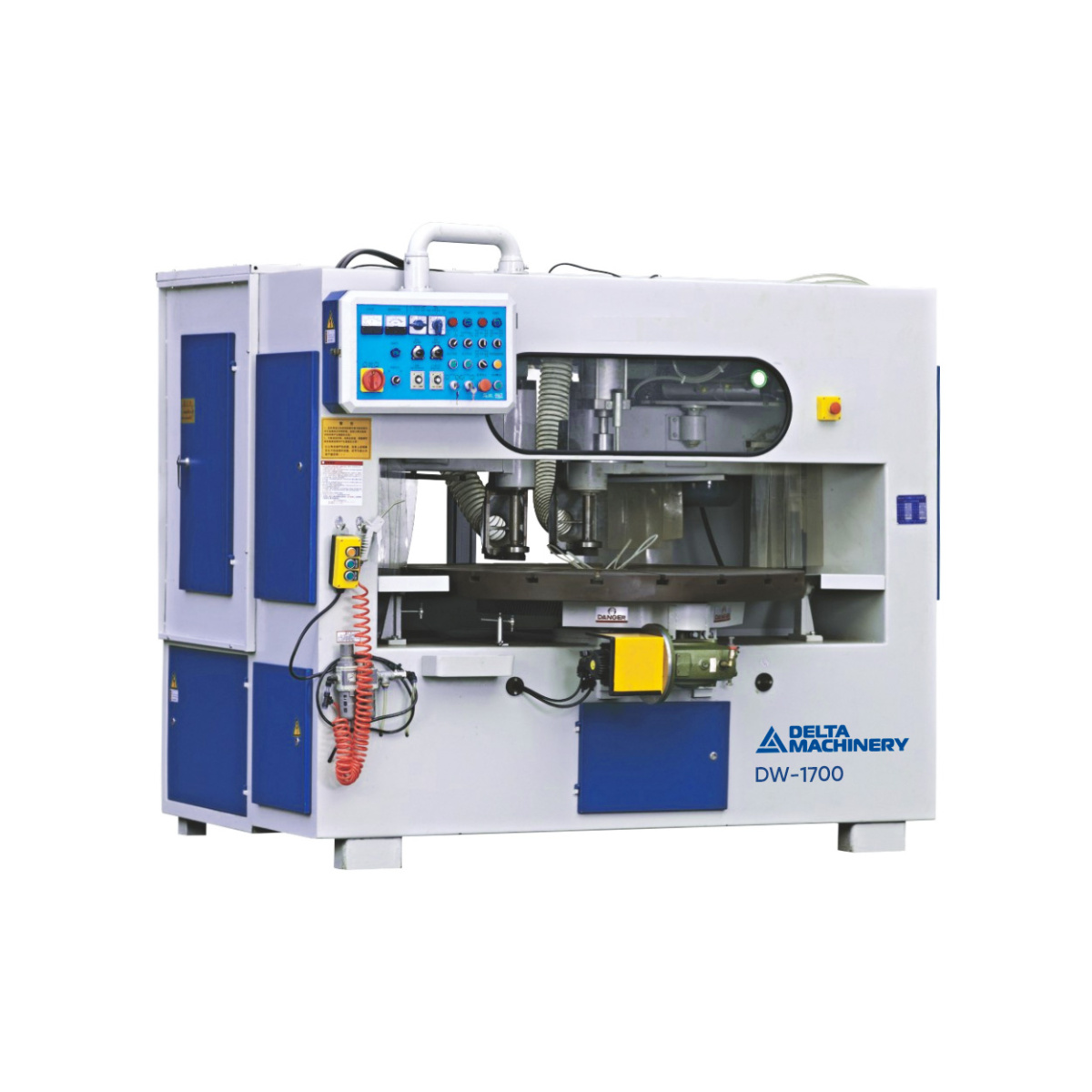

Копировально–фрезерный станок карусельного типа DELTAMACHINERY DW-1700
Артикул: 02-8481
Мощность привода фрезы, кВт: 7,5х2
Вес, кг: 3900
НАЗНАЧЕНИЕ
Предназначен для изготовления сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий методом копирования по шаблону.
ПРЕИМУЩЕСТВА
➤ Круглый вращающийся стол;
➤ Тяжелая и мощная станина;
➤ Пневмоприжим над центром стола для фрезерования филенок, столешниц и т.п.;
➤ Комплект пневмоприжимов для фиксации ножек стульев и других криволинейных элементов. Данные прижимы расставляются по краю круглого стола;
➤ Высокая производительность.

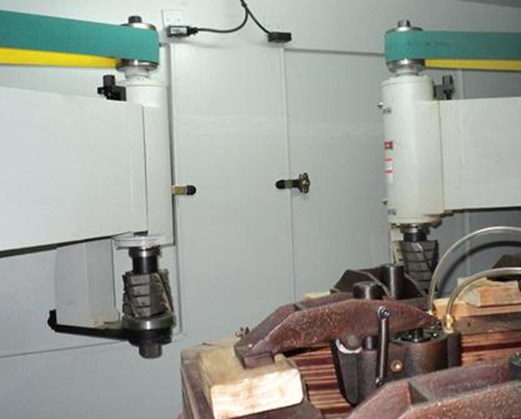

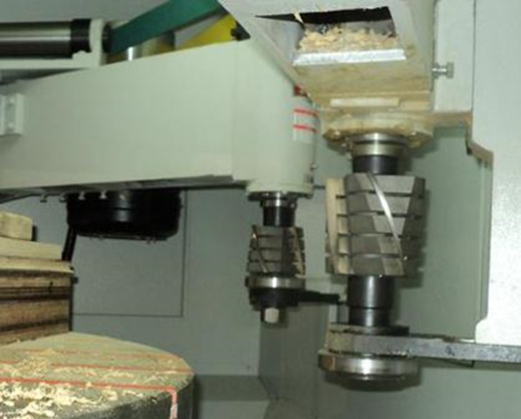

ФРЕЗЕРНЫЕ УЗЛЫ
Станки оснащены 2-мя фрезерными узлами. Для фрезерования определенного профиля необходимо установить соответствующие фрезы.
НАПРАВЛЕНИЕ ВРАЩЕНИЯ
На фрезерных узлах можно изменять направление вращения инструмента – попутное или встречное к заготовке.

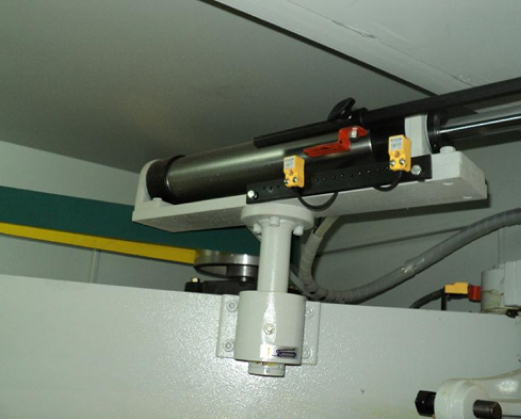

ПНЕВМОЦИЛИНДР
Перемещение фрезерных узлов осуществляется под действием пневмоцилиндра.
ПРОЦЕСС ОБРАБОТКИ
При обработке ножек стульев шаблоны расставляются по краю круглого стола, прижим каждой заготовки осуществляется с помощью 2-х или 3-х пневмоприжимов. При обработке столешниц и сидений стульев используется пневмоприжим находящийся над центром стола, пневмоприжимы для ножек при этом снимаются.

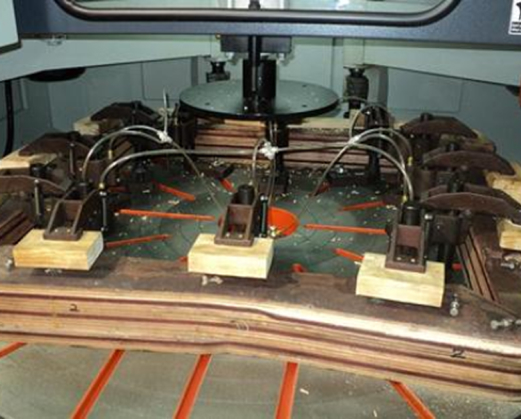

ШАБЛОНЫ И ПРИЖИМЫ
Шаблоны и прижимы для ножек крепятся в Т-образные пазы на столе.
Быстрая смена заготовки и обработки увеличивает производительность станка. Одновременно на станке имеется возможность обработки нескольких типов деталей - как внутренних, так и наружных заготовок.
Заготовки прижимаются с помощью пневмоцилиндров. Скорость вращения каруселей регулируется от 0 до 8 м/мин. с помощью мотор редуктора и двигателя с частотным преобразованием тока, что способствует быстрой смене тех или иных заготовок.
Станок оснащен 2-мя двигателями мощностью 7,5 кВт.
Скорость вращения основного шпинделя – 8500 об/мин., позволяет обрабатывать фасадными, так и прямыми фрезами или ножами, что способствует увеличению производительности станка.
