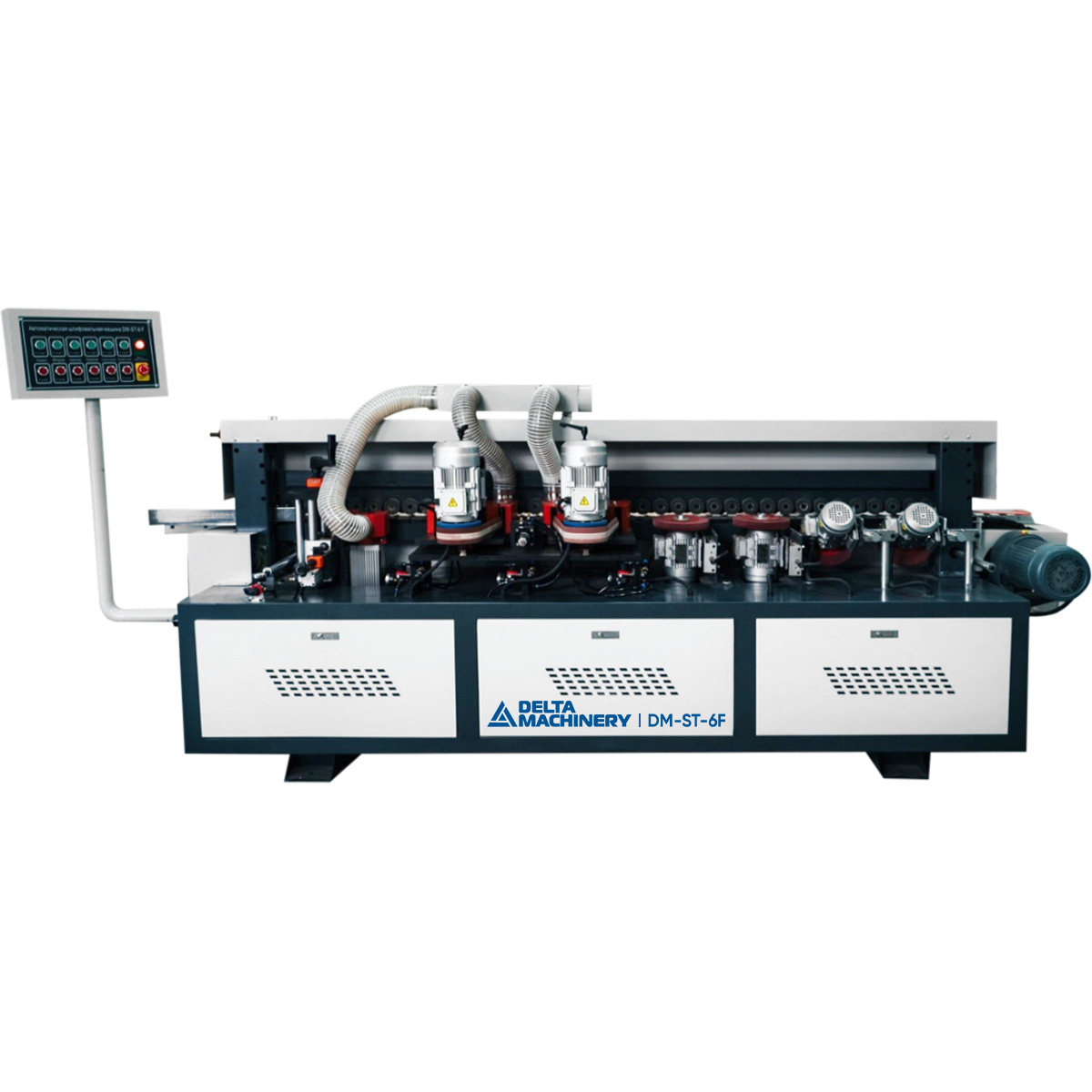

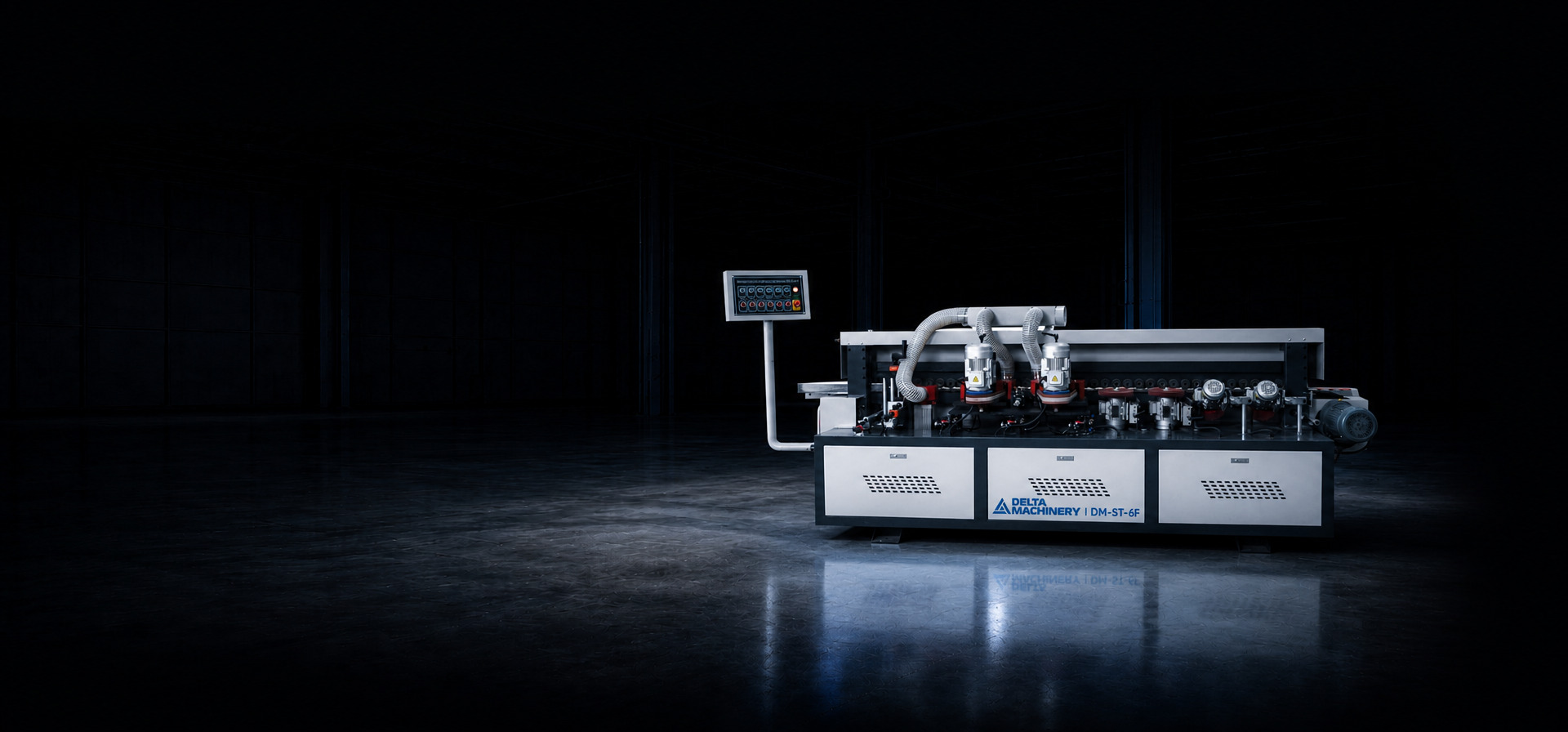

Кромкошлифовальный станок проходного типа с фрезерным узлом DELTAMACHINERY DM-ST-6F
Артикул: 02-3367
Ширина обработки: ≥ 60 мм
Мощность: 8 кВт
Вес: 1100 кг
Назначение
Предназначен для профилирования и шлифования торца изделий из ДСП, ДВП, МДФ и массива в автоматическом режиме.
Область применения
Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.
Отличительные особенности
Станок оснащен двумя узлами шлифования торца с помощью горизонтальной бесконечной ленты, двумя горизонтальными и двумя вертикальными узлами шлифования с инструментом тарельчатого типа с лепестковым абразивным материалом.
Узлы предварительного шлифования с лентами бесконечного типа укомплектованы аспирационным коробом и приемными гофрами для отвода пыли и стружки из зоны обработки.
Каждый узел приводится в действие отдельным двигателем и имеет возможность независимой механической настройки положения относительно обрабатываемой детали.
Активация узлов раздельная, производится с пульта управления, расположенного в зоне нахождения оператора. Пульт оснащен кнопкой аварийной остановки станка.
Перемещение детали во время цикла шлифования осуществляется с помощью цепного транспортера с обрезиненными подушками, приводящегося в действие отдельным электродвигателем.
Схема обработки
Конструктивные особенности

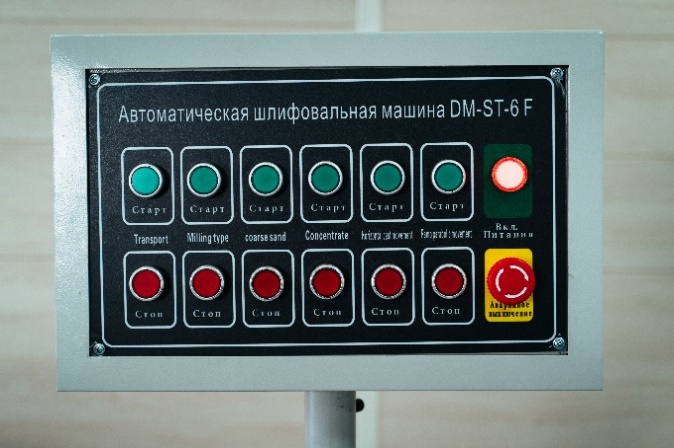

ПАНЕЛЬ УПРАВЛЕНИЯ
На панели управления каждый узел имеет кнопки включения и выключения, а также расположен индикатор питания с кнопкой аварийного отключения.

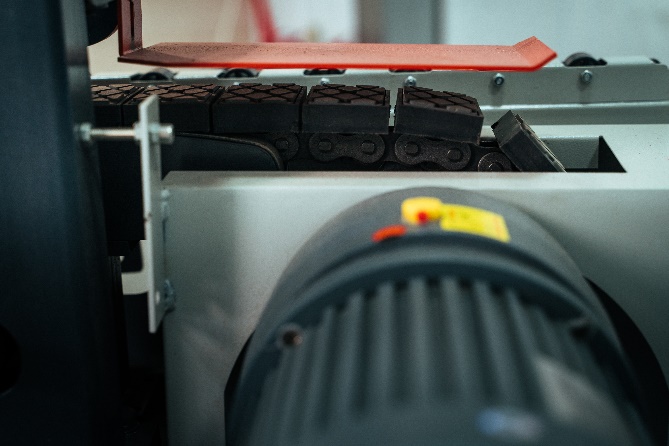

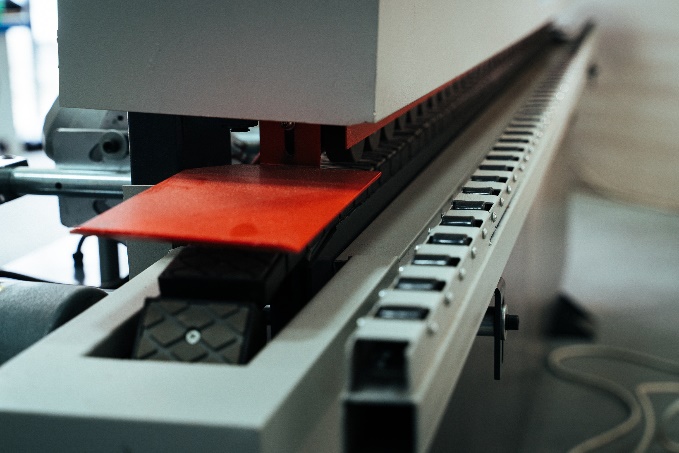

ЦЕПНОЙ ПРИВОД ТРАНСПОРТЕРА
Надежный цепной привод конвейерной лены работает от двигателя 1,5 кВт.

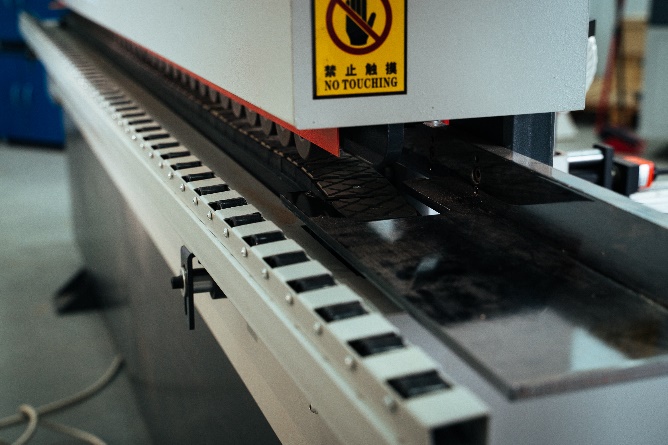

ВЕРХНЯЯ ПРИЖИМНАЯ ТРАВЕРСА
Траверса имеет ручную настройку толщины детали с цифровым индикаторов в зоне подачи заготовок.
ВЫДВИЖНАЯ ОПОРА
Облегчает работу с крупногабаритными деталями.

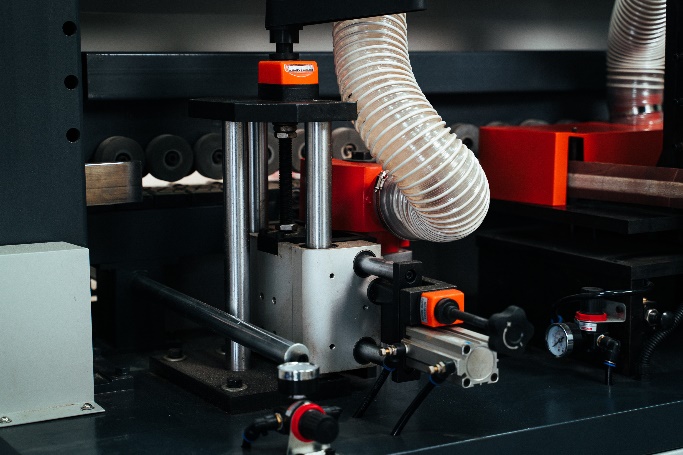

ФРЕЗЕРНЫЙ УЗЕЛ
Осуществляет предварительное фрезерование исходя из установленного инструмента. Имеет возможность настройки положения по вертикали и горизонтали. В рабочее положение входит при помощи пневматики.

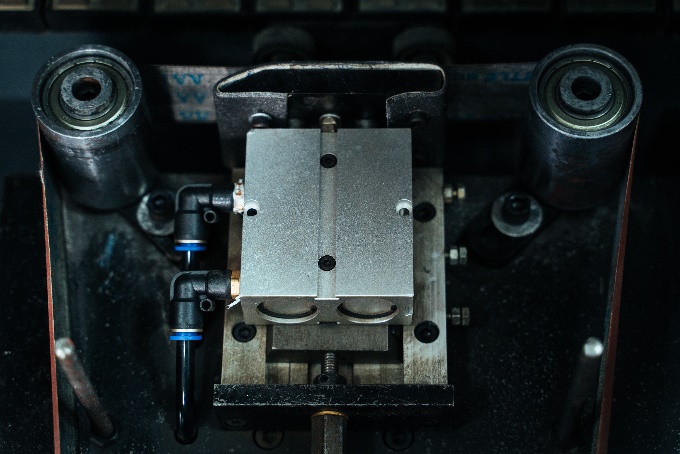

ШЛИФОВАЛЬНЫЕ УЗЛЫ С ПНЕВМАТИЧЕСКИЕ УТЮЖКАМИ
Утюжки установлены на узлах с бесконечной лентой для эффективной работы шлифовального материала.

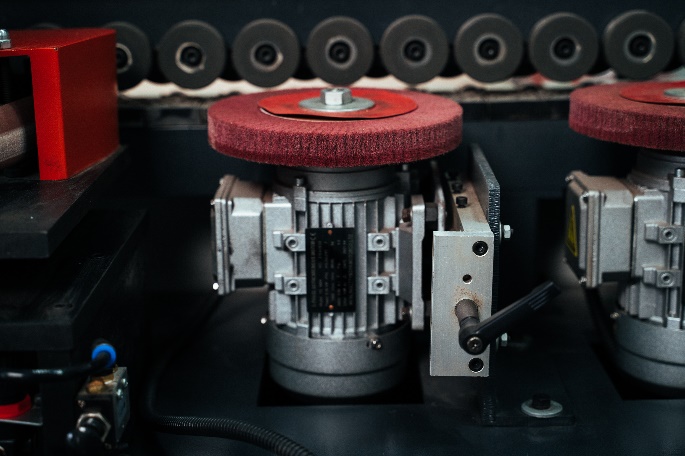

УНИВЕРСАЛЬНЫЕ ШЛИФОВАЛЬНЫЕ ТОРЦЕВЫЕ УЗЛЫ
Два узла с возможностью изменения положения по горизонтали и вертикали.
Возможно использование различных вариантов шлифовального инструмента.

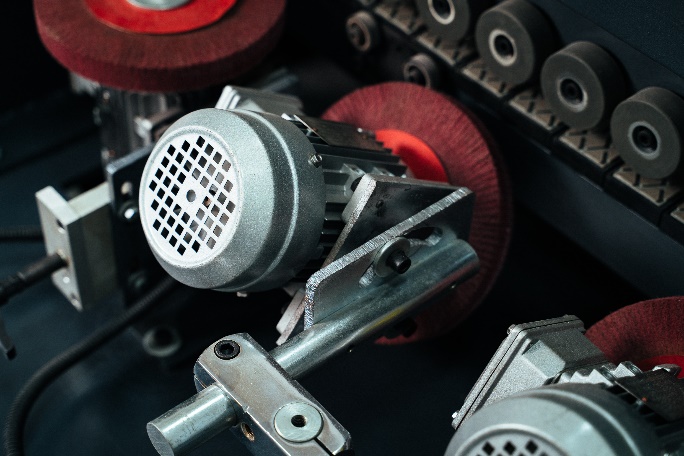

УНИВЕРСАЛЬНЫЕ ШЛИФОВАЛЬНЫЕ ПРОФИЛЬНЫЕ УЗЛЫ
Два узла с возможностью изменения положения по радиусу и вертикали.
Возможно использование различных варианты шлифовального инструмента.

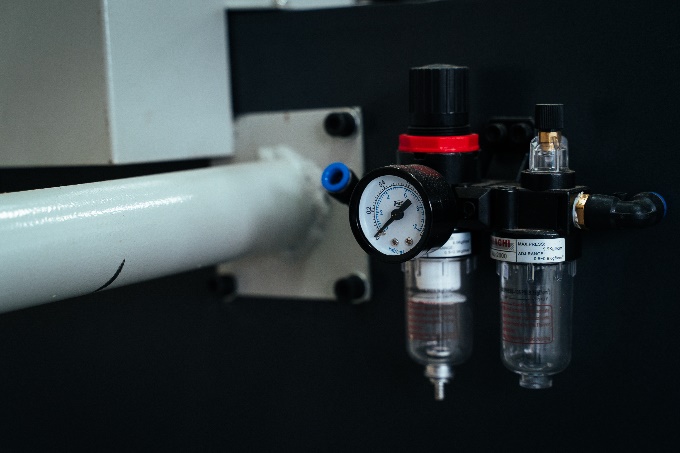

ВОЗДУХОПОДГОТОВКА
Для предварительной подготовки воздуха, установлен масленый лубрикатор и сепаратор влаги.
