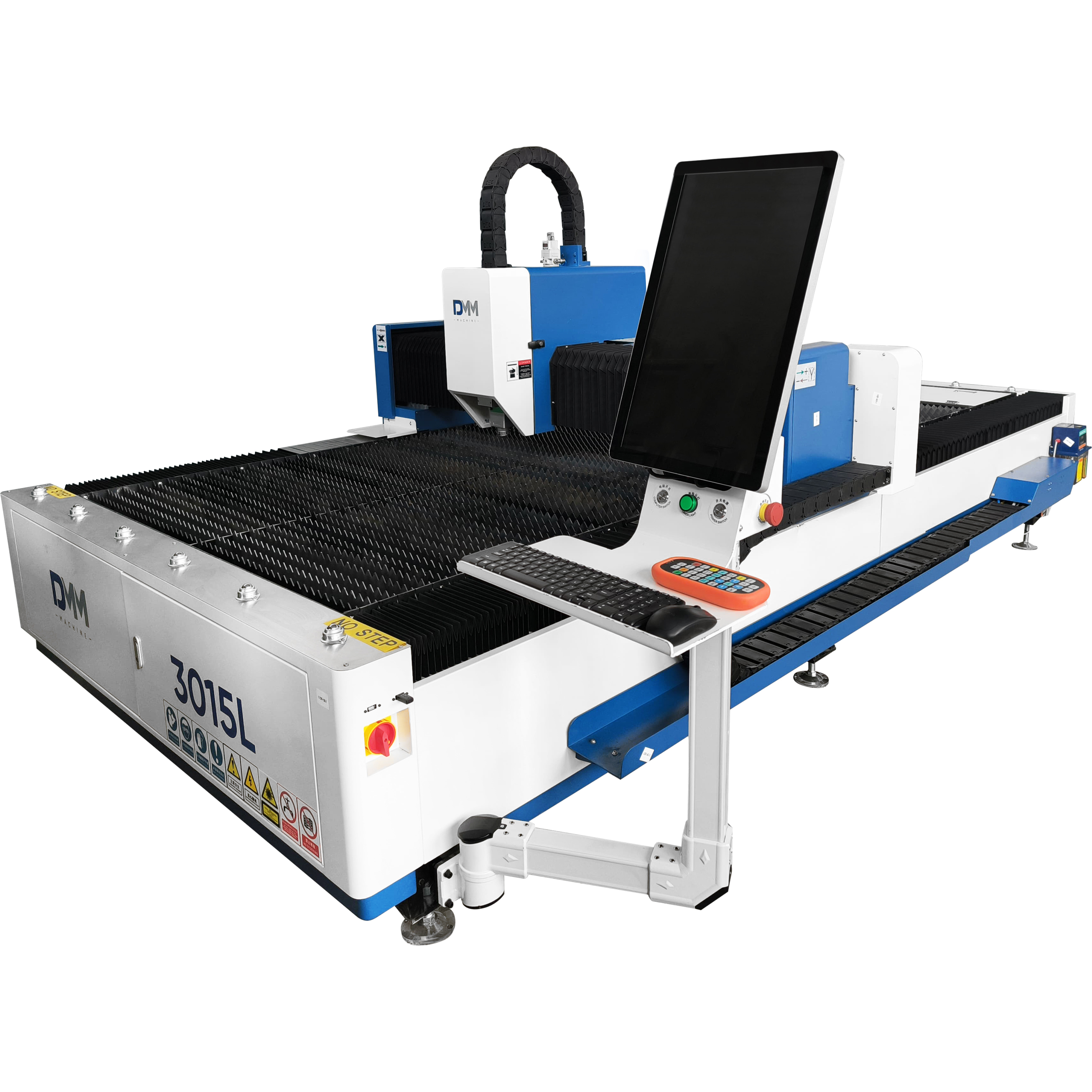

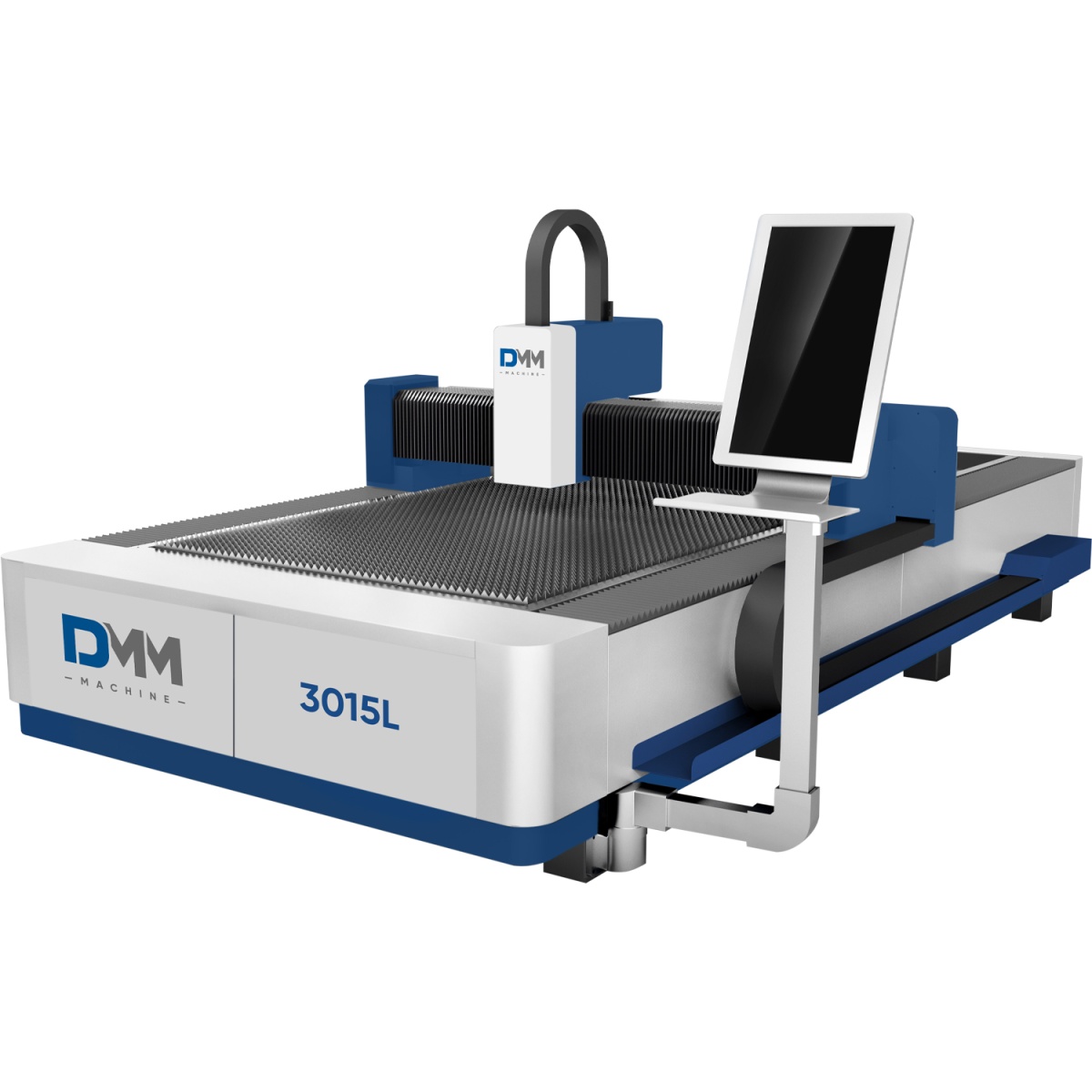

Станок предназначен для лазерного раскроя листового металлопроката.

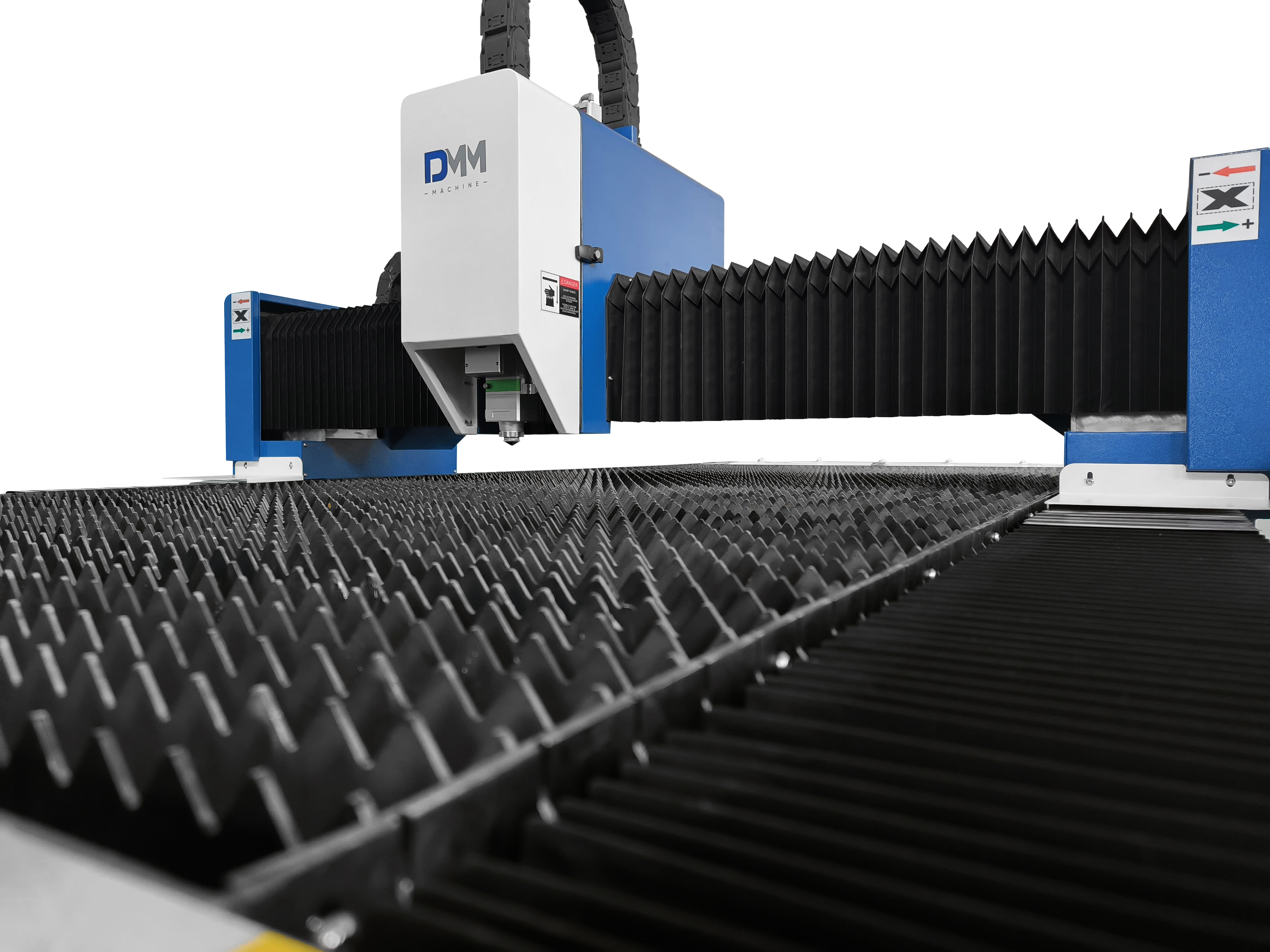

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
РЕЖУЩАЯ ГОЛОВКА С АВТОФОКУСОМ RAYTOOLS ВM 110
Регулировка фокусного расстояния может быть с точностью до 0,01 мм;
Встроенное высокоэффективное водяное охлаждение в конструкции;
Лазерная головка с системой автоматической фокусировки;
Степень защиты от пыли IP65.
ОПТИМИЗИРОВАННАЯ КОНСТУКЦИЯ
Наши станки лазерной резки имеют цельнометаллическую сварную станину, с высокой прочностью. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.
Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой;
Параллельность менее 0,03 мм;
Максимальная загрузка 700 кг
СЕРВОМОТОР-DELTA
Высокая скорость, точность, надежность, мощность. Механизм двойного привода портала имеет высокий коэффициент демпфирования, хорошую жесткость, выдерживает высокую скорость и высокое ускорение.
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР MOTOREDUCER
Преимущества планетарного редуктора:
- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция - вдвое компактней и легче редукторов других видов;
- Не требуют обслуживания в процессе эксплуатации
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.

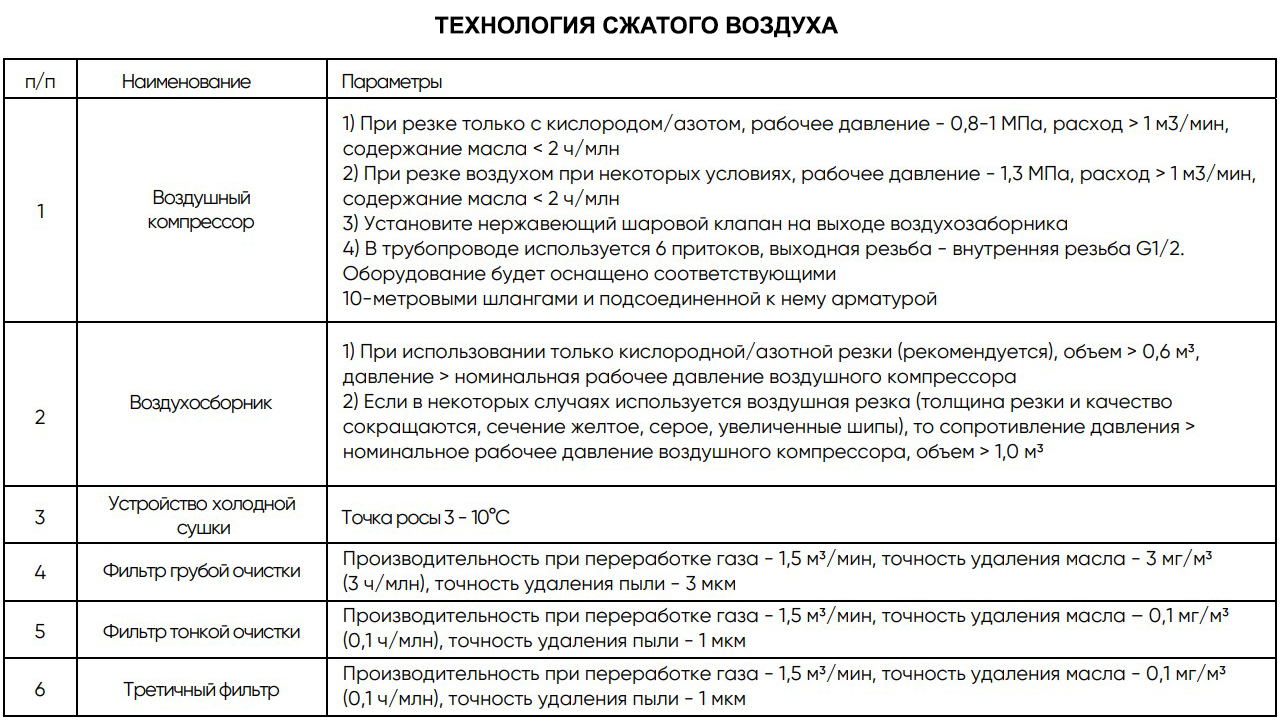

ПНЕВМАТИЧЕСКАЯСИСТЕМА SMC (ЯПОНИЯ)
СИСТЕМА ВПРЫСКА МАСЛА АВТОМАТИЧЕСКИЙ ВПРЫСК
После долгого времени эксплуатации , нужно смазать шестернирейку и направляющие маслом. Автоматический впрыск масла, позволяет устоновить время смазки.
ВЕНТИЛЯТОР ДЛЯ ДЫМОУДАЛЕНИЯ
Лопасти вентилятора хорошо сбалансированы и работают плавно. Позволяют эффективно удалить следы сгорания маслянистых веществ. Мощность 3кВт.

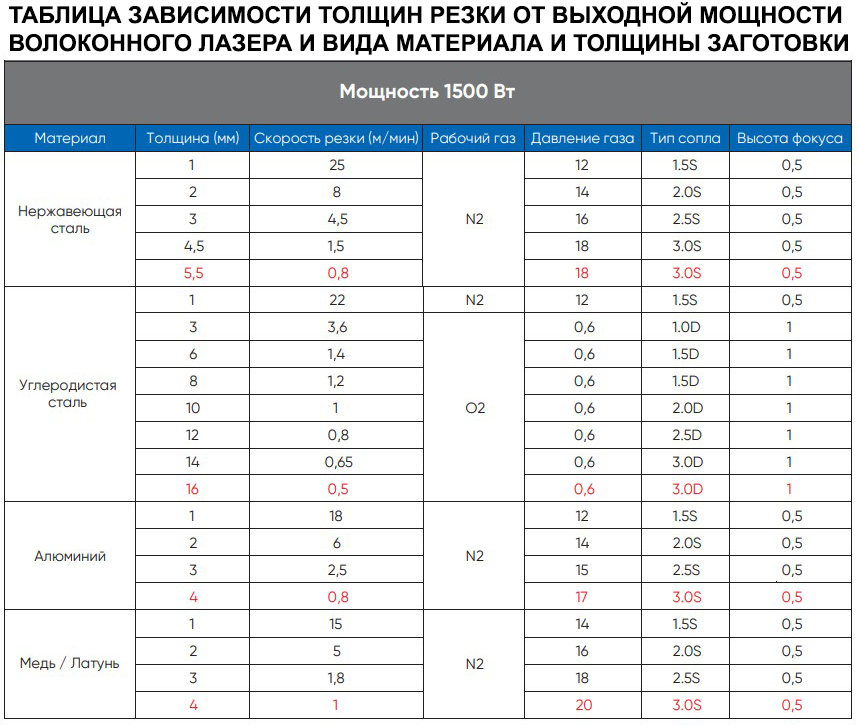

ИСТОЧНИК ЛАЗЕРА RAYCUS НА 1500 / 3000 W
- Срок службы 100000 часов;
- Стабильно и экономично;
- Высокая скорость оптико-электрического преобразования, высокий КПД и энергосбережение;
- Высококачкственное обслуживание.
ВОДЯНОЙ ЧИЛЛЕР S&A /HANLI
- Двухтемпературная система охлаждения.
- Отображение текущей температуры воды в реальном времени;
- Уникальная конструкция с двумя водяными путями, одна для охлаждения источника лазера, другая для охлаждения режущей головки, эффективная вспомогательная работа машины;
- Аварийный сигнал температуры.
ЭЛЕКТРИЧЕСКИЕ ЭЛЕМЕНТЫ SCHNEIDER (ФРАНЦИЯ)
НАПРАВЛЯЮЩИЕ PEK (ИТАЛИЯ)
Каждая направляющая проходит строгие фотоэлектрические автоколлимационные испытания, точность которых не превышает 0,03 мм
Размер рабочего стола | 3000 х 1500 мм |
Портал | Из авиационного алюминия |
Повторённая точность позиционирования |
≤ 0.02 mm/m |
Источние волоконного лазера |
Raycus 1500 w |
Лазерная головка |
BM 110 |
Система передачи движения (шестерня-рейка) |
LEITESEN, Германия |
Линейные направляющие (рельсы) |
PEK, Италия |
Смазка направляющих |
Автоматическая |
Серводвигатель оси Х |
Delta, Kитай / 750 w |
Серводвигатель оси Y |
Delta, Kитай / 750 w |
Серводвигатель оси Z |
Delta, Kитай / 400 w |
Редукторы |
Motoreducer / Shimpo, Япония |
Электро компоненты |
Schnaider, Франция |
Пневматические компоненты |
SMC, Япония |
Программное обеспечение |
Raytools XC 3000 S , на русском, английском |
Вентилятор для дымоудаления (опционально) |
3 kw / 5.5 kw |
Водяной охладитель |
S&A / HANLI |
