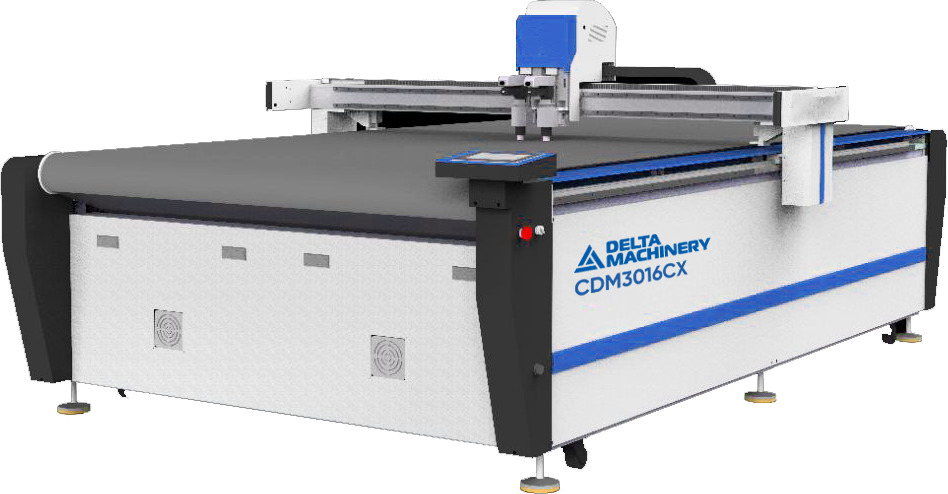

Планшетно-режущий плоттер DELTAMACHINERY CDM3016CX
Артикул: 01-8603
Общая мощность, кВт: 12
Точность раскроя, мм: 0,05
НАЗНАЧЕНИЕ
Многофункциональный планшетно-режущий плоттер позволяет прорезать до подложки, перфорировать, резать насквозь материал вдоль контура изображения. Осуществляет автоматизированную фигурную и прямолинейную резки технических текстильных и ПВХ тканей (материалов), по заданным размерам и формам. В зависимости от комплектации, может работать с ПВХ-тканями, неткаными материалами, силиконом, гибкими композитами, резиной, полиэтиленом, винилом, кожей, пенополиэтиленом, брезентом, войлоком и пр. Плоттерная резка – это передовая технология, которая нашла широкое применение в различных областях, от дизайна и рекламы до производства наклеек и шаблонов. Этот метод позволяет вырезать точные и сложные формы из различных материалов, таких как пленка, бумага, картон и даже тонкий металл.ОБЛАСТЬ ПРИМЕНЕНИЯ
Широко применяется для раскроя различных тканей, кожи и кожзама при производстве мягкой мебели, диванов, стульев, пуфиков, кресел и т.п.Конструктивные особенности
ДВОЙНОЙ ДЕРЖАТЕЛЬ
НОЖ С АСЦЕЛЛЯЦИЕЙ
Предназначен для гибких материалов толщиной менее 18 мм, таких как: автомобильный коврик для ног, чехлы для сидений авто, кожа, пленочный материал, панели kt, гофрированная бумага, картон, углеродное волокно, углеродный войлок, плита из полиэфирного волокна, изоляционная бумага и т.д.
ДИСКОВЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ
Дисковый инструмент с приводом от двигателя, быстро вращающееся при резке материалов. Обрабатываемые материалы: шелк без заусенцев, раскрой ткани, текстильных материалов, всех видов тканых материалов, искусственной шерсти, хлопчатобумажной циновки, ткани из стекловолокна, напольных покрытий, ковролина и так далее.
МАРКИРОВОЧНЫЙ ИНСТРУМЕНТ
ПОРТАЛ
Портал оснащен двумя двигателями + двумя редукторами + высокоточной передачей рейка-шестерня
СТОЛ ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ

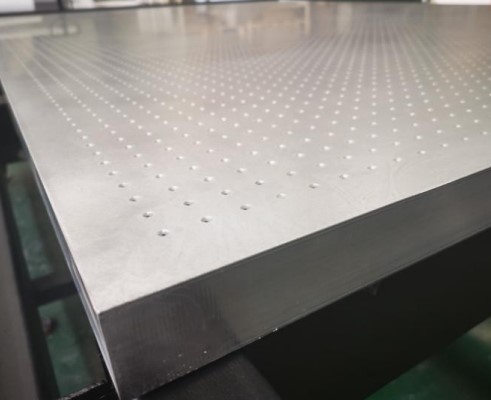

ВАКУУМНЫЙ АЛЮМИНИЕВЫЙ СТОЛ (толщина 42 мм)
ТРАНСПОРТЕРНАЯ ЛЕНТА DERCO (Нидерланды)
Усиленная транспортерная лента толщиной 4 мм.

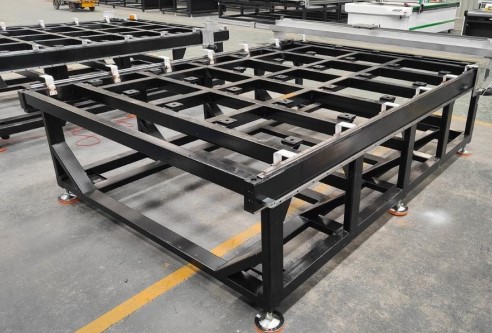

СТАНИНА
Станина станка изготовлена с соблюдением всех технологий, включая термообработку, что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ.

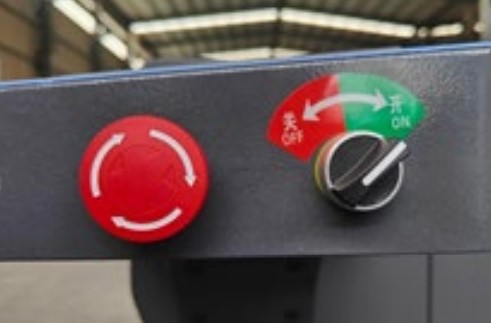

Дополнительная система аварийного выключения в зоне нахождения оператора

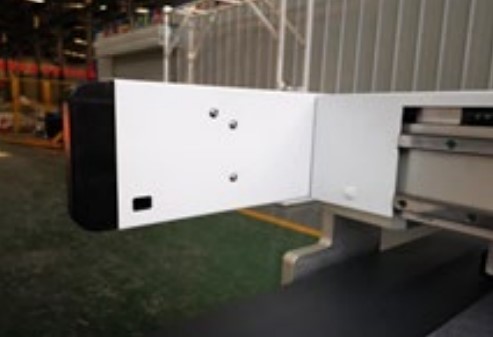

Устройство для предотвращения столкновений

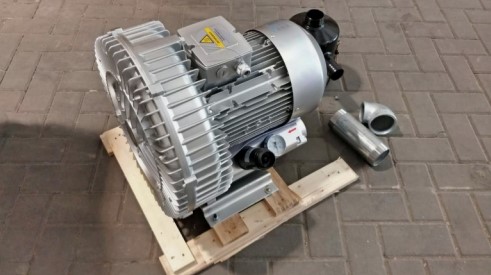

ВАКУУМНЫЙ НАСОС
Вакуумный насос для обеспечения фиксации раскраиваемого материала к рабочему столу.
Усиленные направляющие и подшипники линейного перемещения
СЕРВОМОТОРЫ PANASONIC

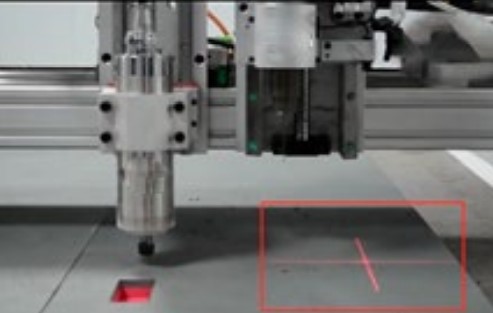

ОПТИЧЕСКИЙ КУРСОР ПОЛОЖЕНИЯ
Поддерживаемые форматы: plt, dxf, svg, pdf, ai и т.д.
Порт передачи: : сетевой. Поддержка функции отключения питания и продолжения резки.
Меню на нескольких языках: : Китайский, Русский, Английский, Корейский, Испанский, Итальянский.
| Размер обработки: | 3000 мм х 1600 мм |
| Одинарный держатель | |
| Поворотный ножевой инструмент | |
| Серводвигатели Panasonic | |
| Стол для автоматической подачи | |
| Вакуумный стол | |
| Лезвия из 10 шт | |
| Система ZHONGRUI | |
| Сертификат CE | |
| Вакуумный насос с глушителем шума | |
| Сенсорная панель управления | |
| Вакуумный стол из цельнолитого алюминия | |
| Программное обеспечение |
