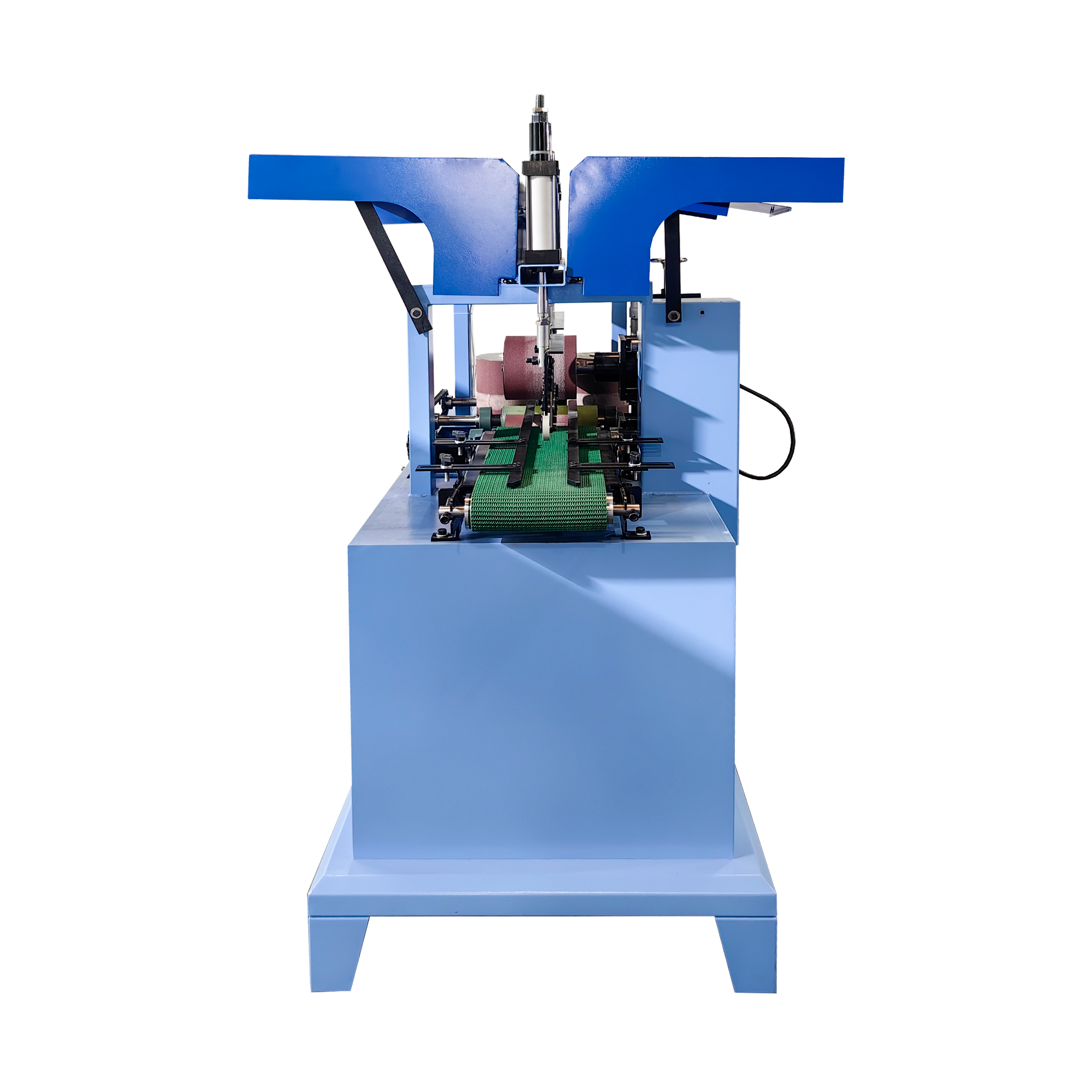

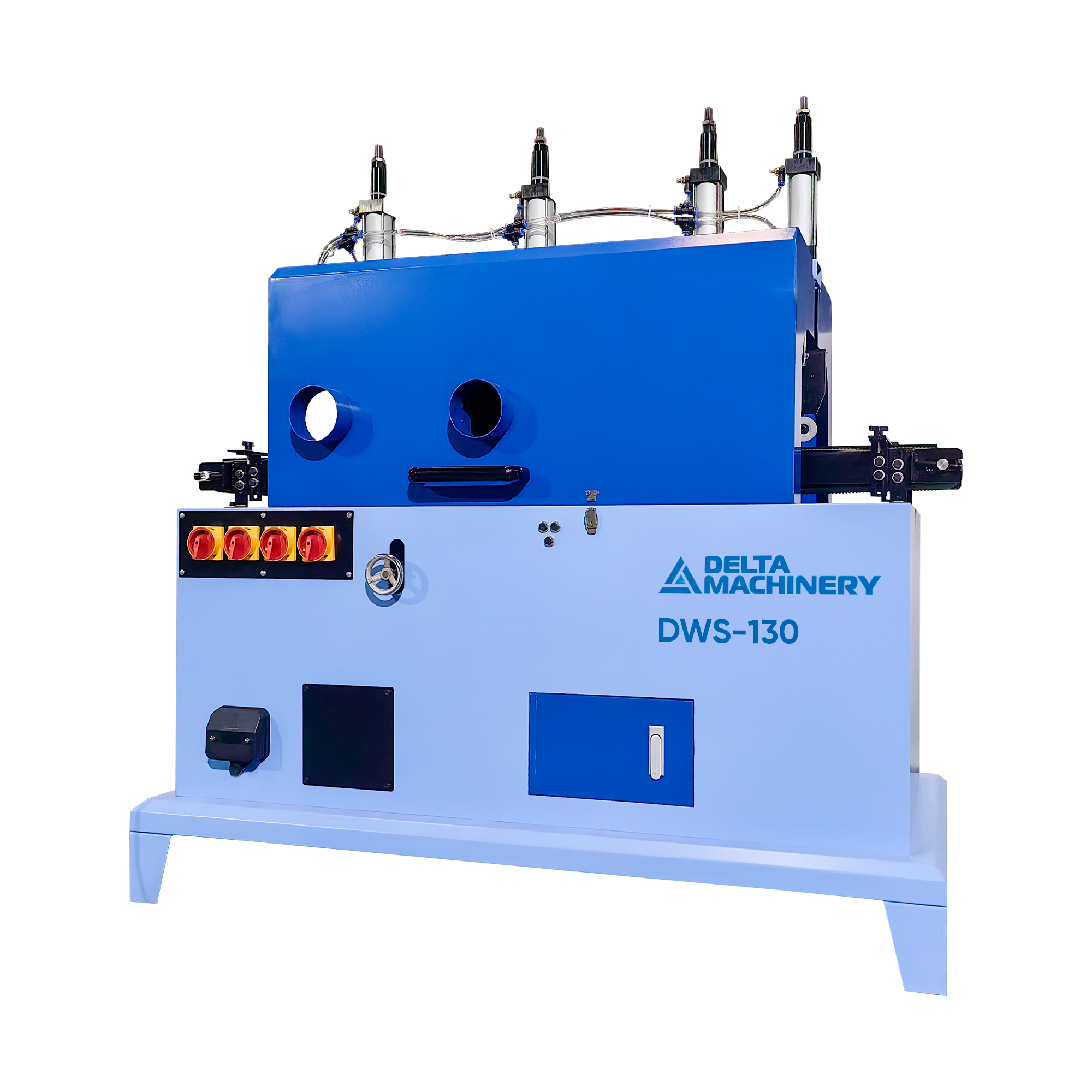

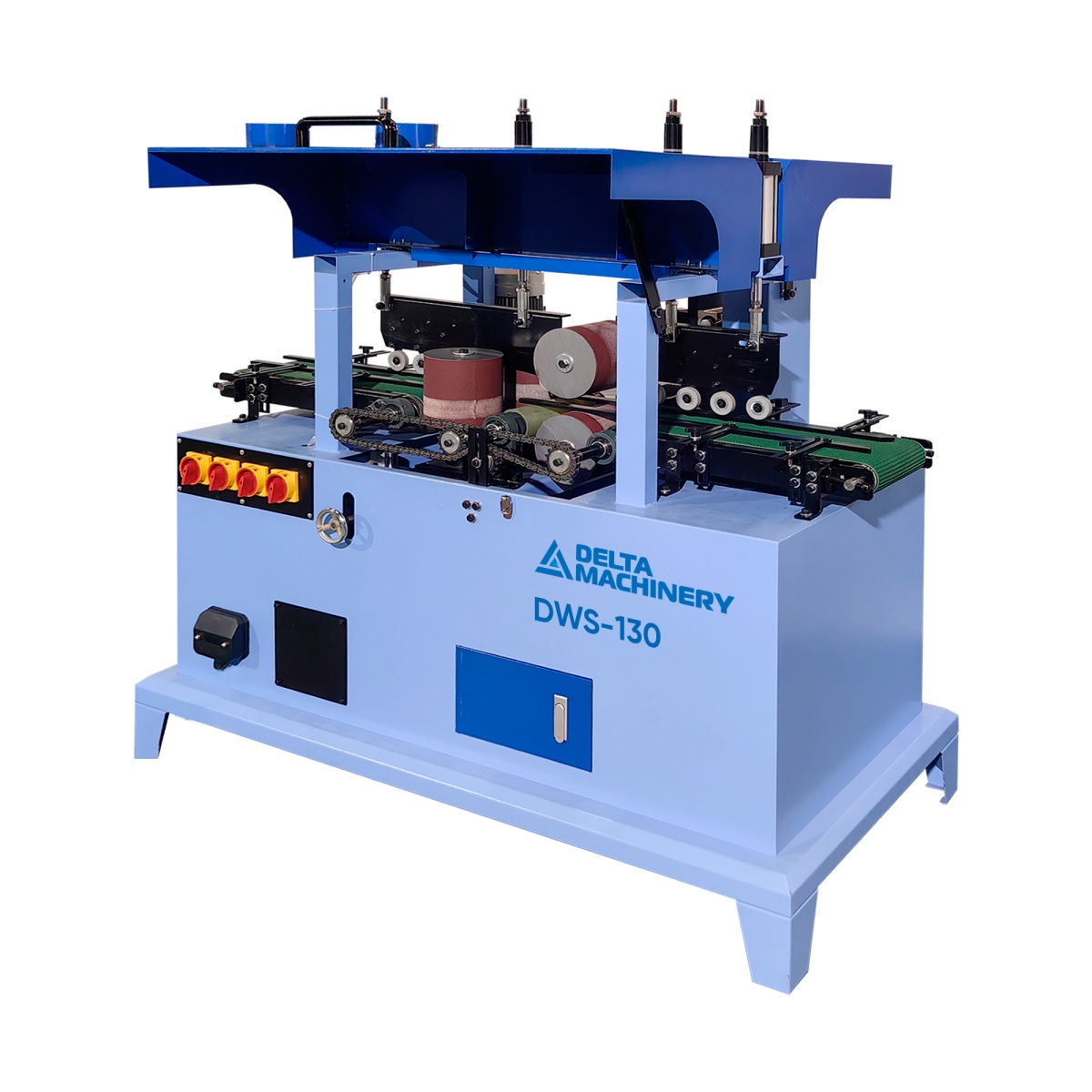

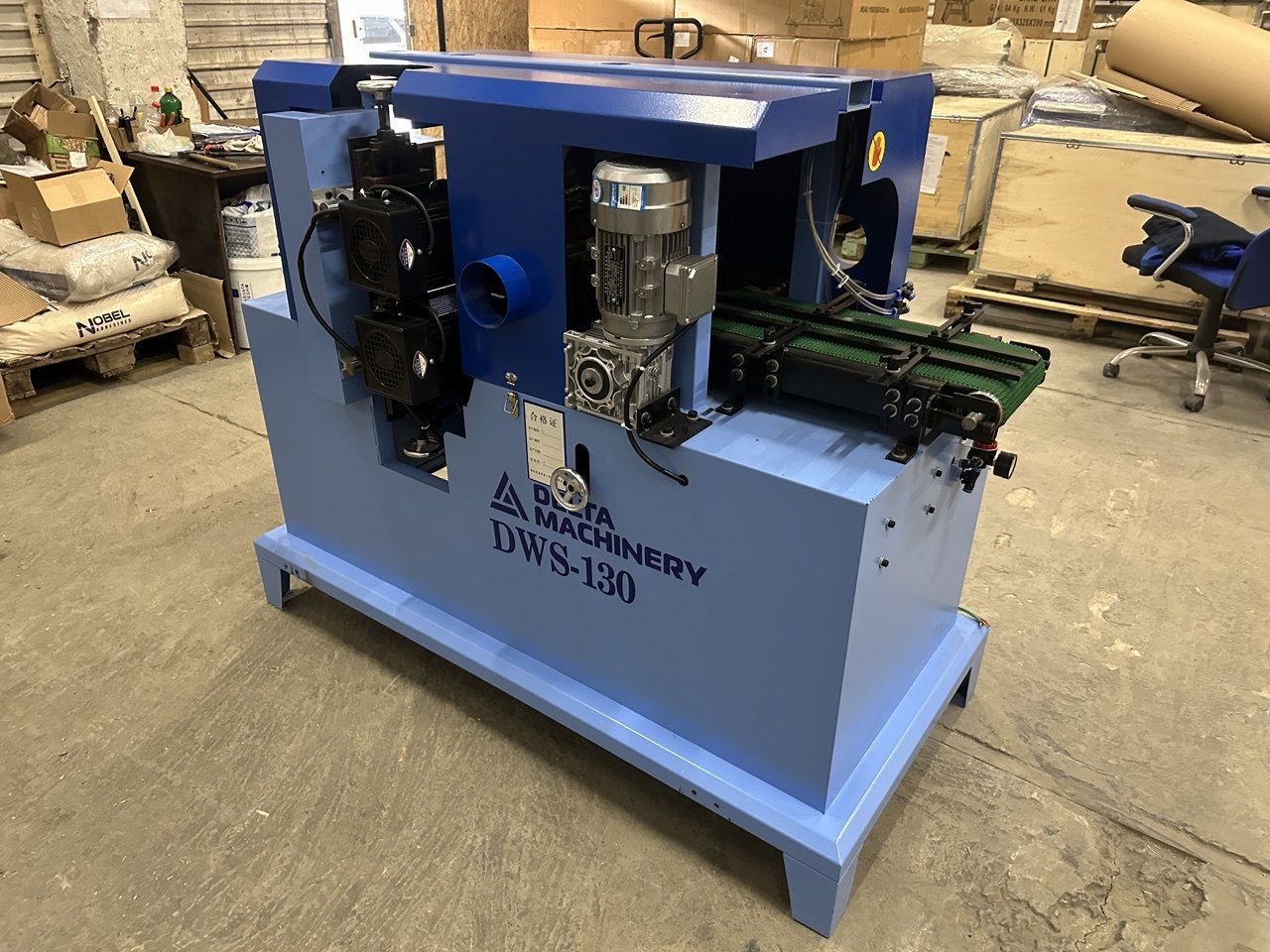

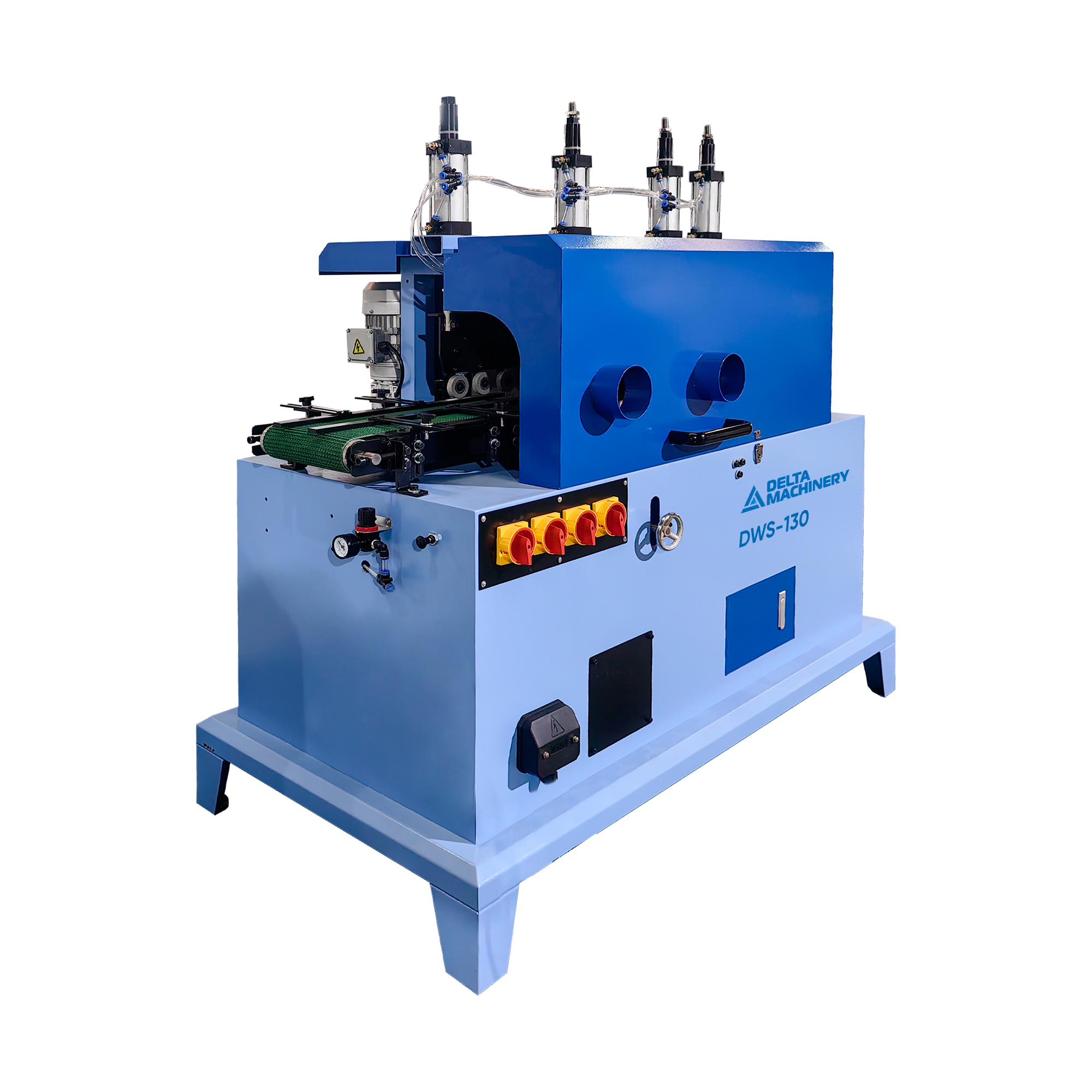

Профильно-шлифовальный станок проходного типа DELTAMACHINERY DWS-130
Артикул: 02-6675
Мощность: 9,17 кВт
Вес: 320 кг
Назначение
Профильно-шлифовальные cтанки DELTAMACHINERY серии DWS применяется для шлифования плоских, профильных и рельефных погонажных изделий со всех ЧЕТЫРЕХ СТОРОН! Станок так же можно использовать для промежуточного шлифования, до и после нанесения грунта, перед покраской.
Станок является универсальным при шлифовании профильных изделий из любых материалов: натуральный массив, шпон, МДФ, ДВП, ДСП, пластик. При шлифовании погонажных изделий могут использоваться как ленточные шлифовальные, так щеточно-шлифовальные барабаны.
Преимущества
· На станке имеется регулировка скорости подачи от 7 до 13 м/мин.
· Каждый шлифовальный барабан приводится в движение независимым двигателем.
· Тумблеры вкл. И выкл. всех двигателей, а так же регулировка скорости подачи вынесены на переднюю панель - проста в эксплуатации.
· Регулировка шлифовальных барабанов в двух осях, позволяет настроить станок под погонажные изделия разного сечения
· Все шлифовальные барабаны имеют механизм осцилляции, что позволяет равномерно расходовать шлифовальный материал и улучшить качество шлифования.
· Простота замены шлифовальных элементов.
· Ролики с пневмо прижимом имеют возможность регулировать усилие, что способствует плавной подаче заготовок, различного сечения.
Схема обработки
Конструктивные особенности

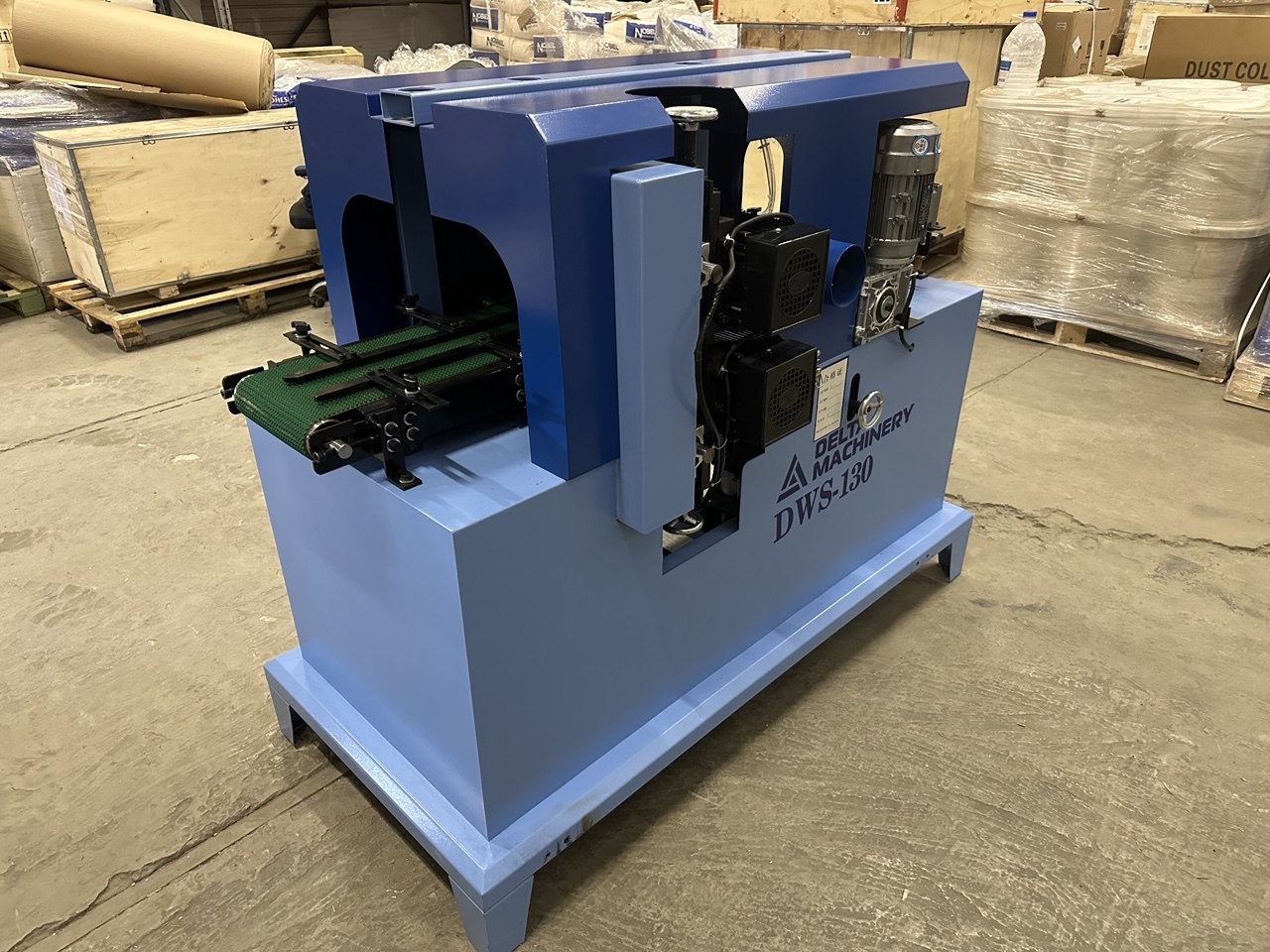

Имеет промышленное специализированное исполнение. Оснащена откидными крышками, для удобства обслуживания и настройки станка. Так же компактные габариты позволяют удобно разместить станок в любом помещении.

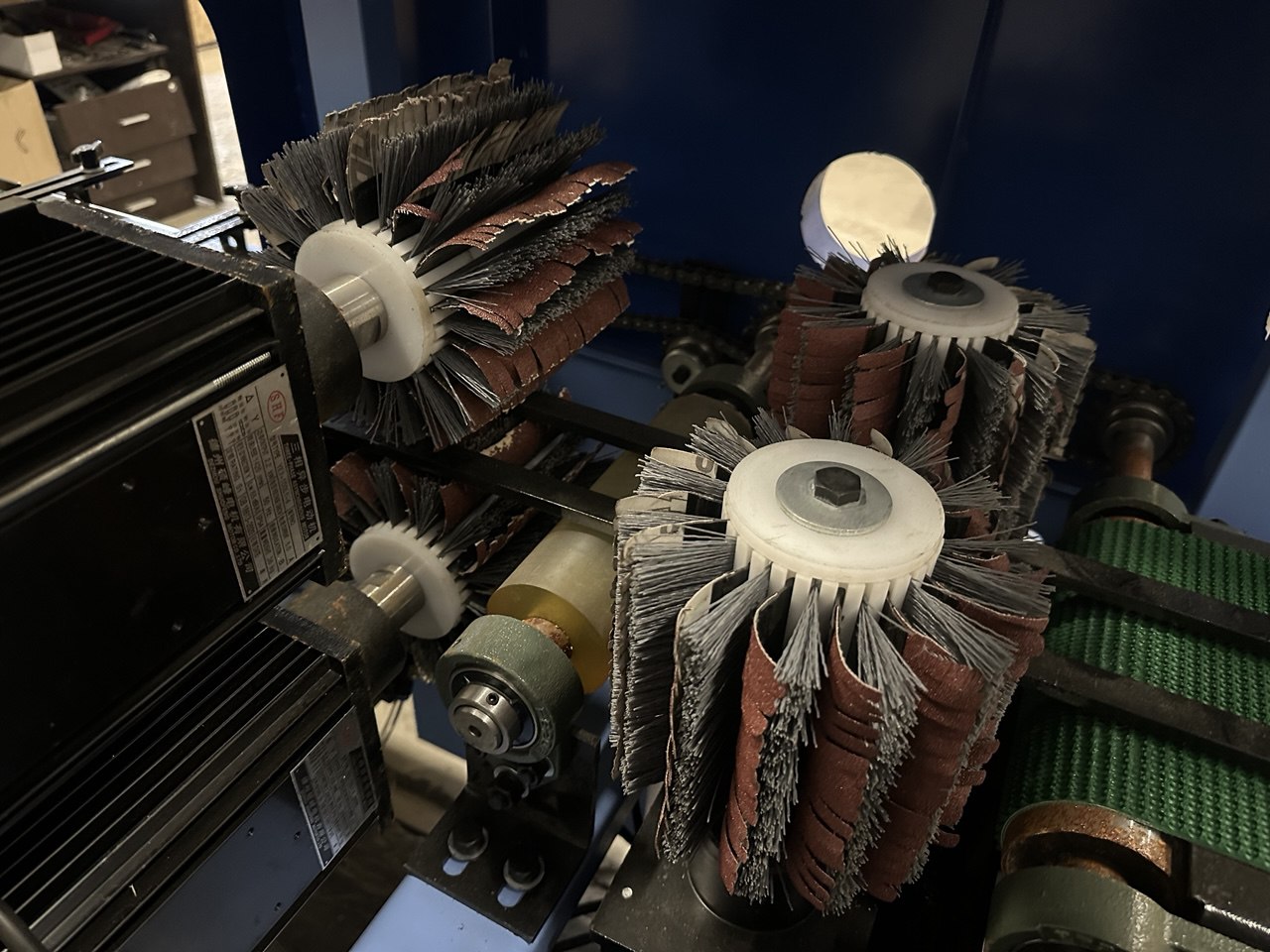

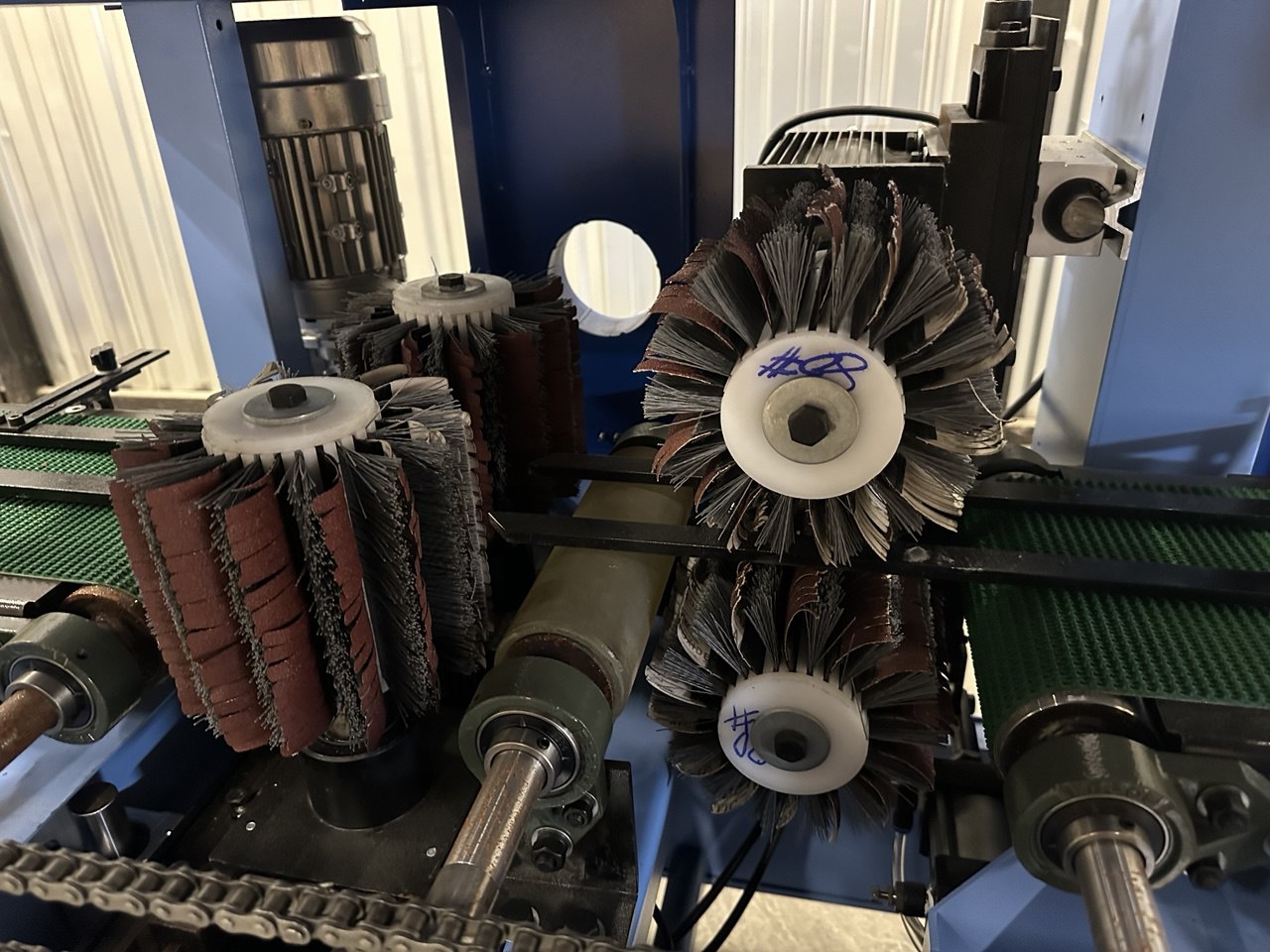

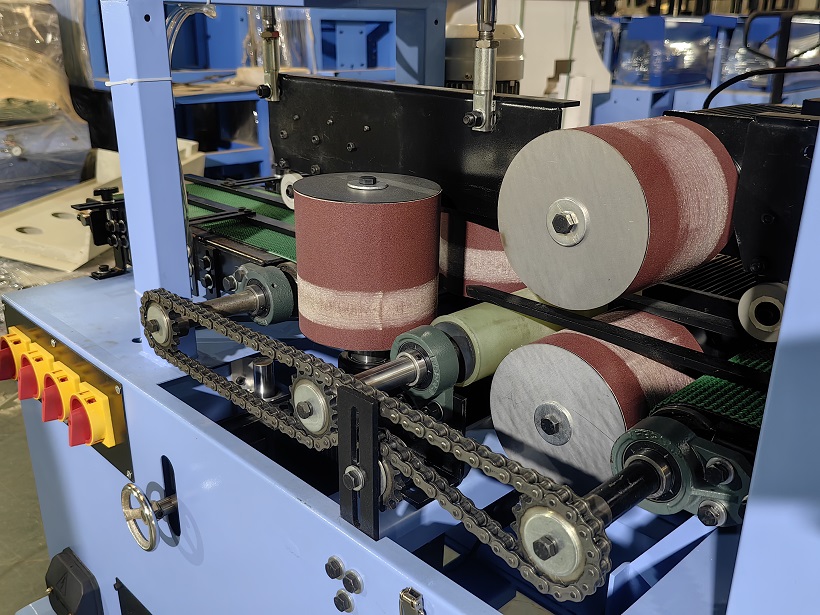

Станок в базовом исполнении оснащен щеточно-шлифовальными барабанами. При необходимости можно укомплектовать ленточно-шлифовальными барабанами (как на фото). Вне зависимости от вида шлифовальных барабанов они будут иметь функцию осцилляции, для более качественной обработки и экономии расходных шлифовальных элементов.

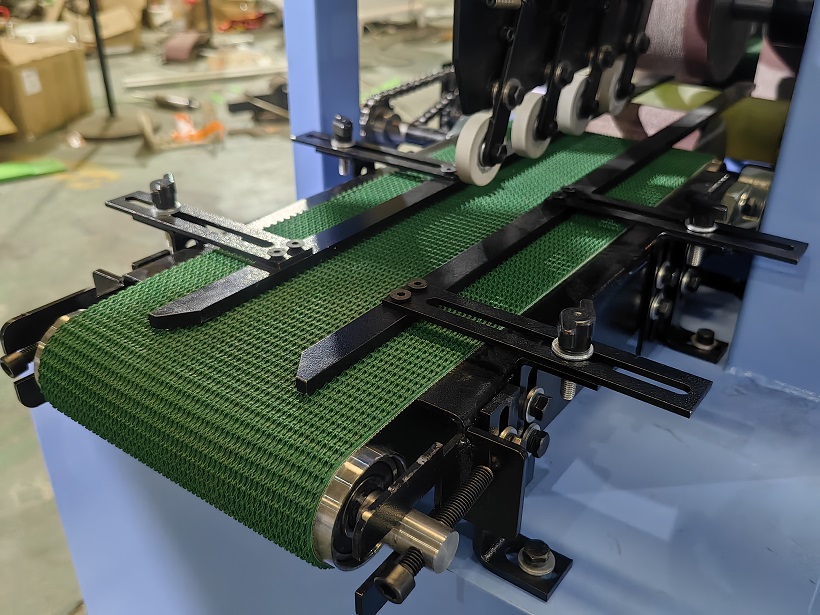

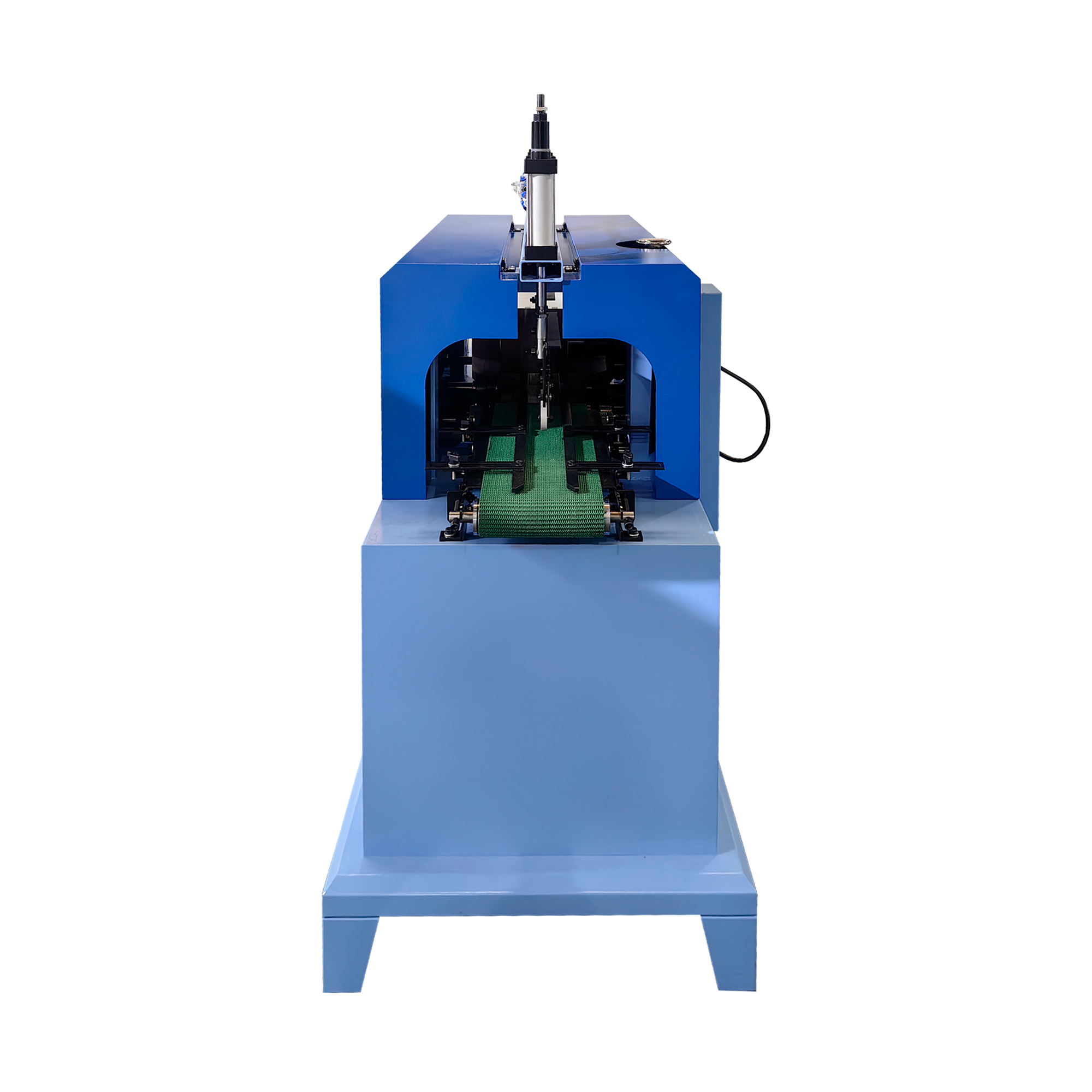

Конвейер имеет классическое промышленное исполнение, надежен и прост в эксплуатации. Слева и справа относительно центральной оси подачи располагаются жесткие боковые упоры, которые имеют механические регулировки.

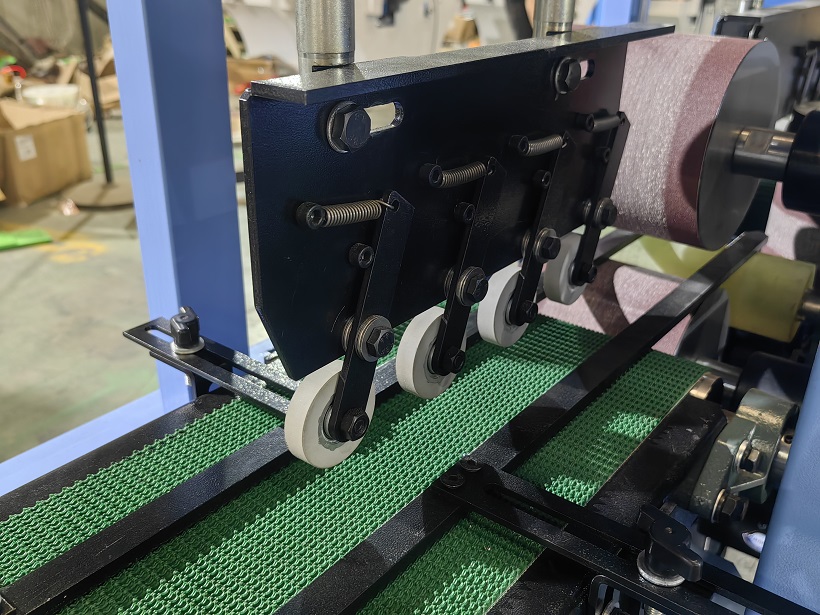

Станок имеет две вертикальные прижимные группы оснащенные пневмоцилиндрами, что позволяет надежно фиксировать заготовку по ходу ее движения и обработки. Усилие прижима задается регулировкой пневматики.

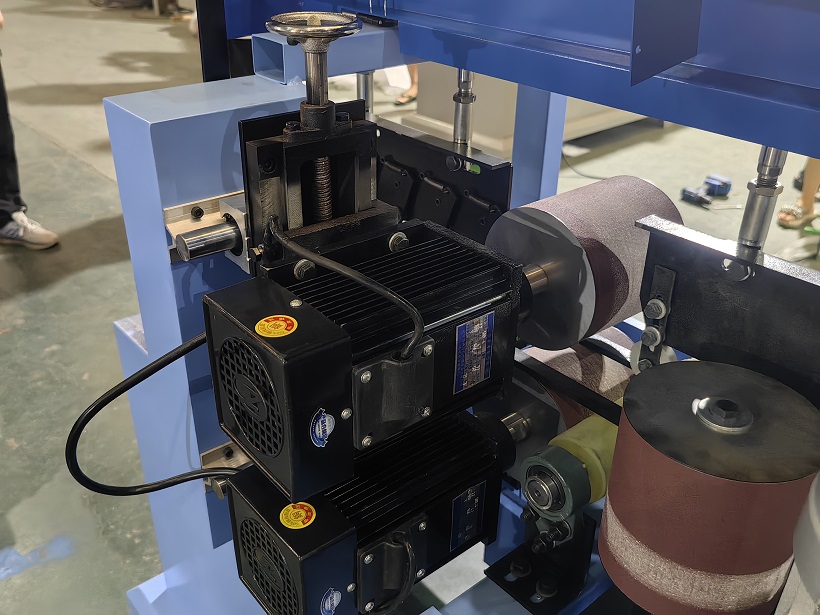

Промышленные двигатели имеют возможность регулировки, вверх-вниз и влево-вправо, относительно заготовки, для оптимальной настройки станка.

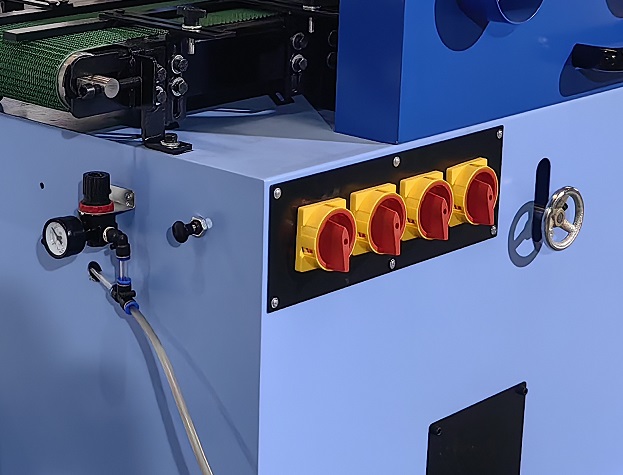

Включение/выключение шлифовальных узлов и конвейерной подачи осуществляется с помощью простой в тоже время надежной панели управления. Так же на панели имеется частотный преобразователь, для регулировки скорости подачи.
