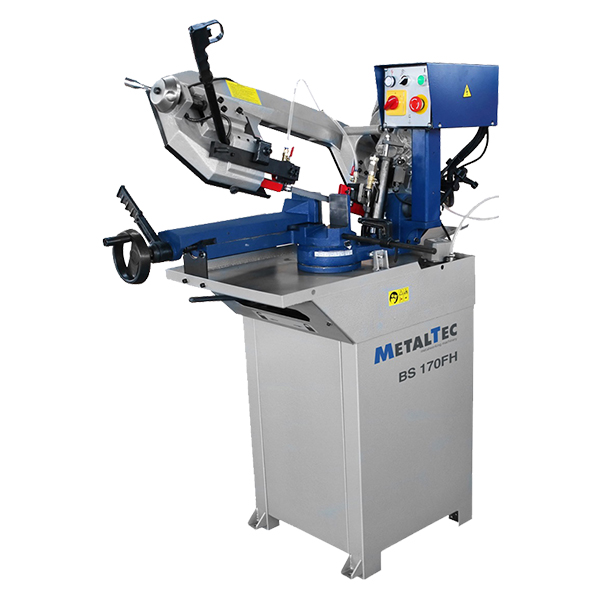

Ручной ленточнопильный станок для резки металла MetalTec BS 170 FH
Артикул: 6571
Тип станка: ручной с гидроразгрузкой
Сечение обрабатываемой детали: Ø 170 мм / 140 x 140 мм
Угол поворота рамы: 0 - 60°
Размер ленточного полотна: 20 х 0,9 х 2105 мм
Установленная мощность: 0,9 кВт
Вес: 200 кг
НАЗНАЧЕНИЕ:
Ленточнопильный станок MetalTec BS 170 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ленточнопильных станков по металлу:
Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

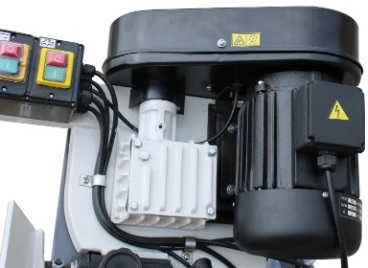

МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации. Приводит в движение ленточнопильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов. |
 |

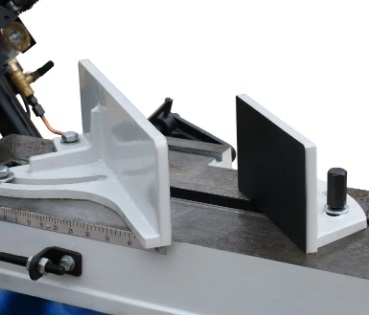

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
|

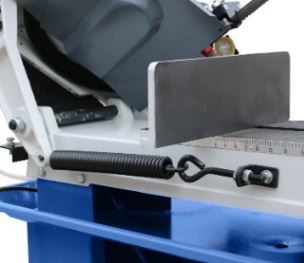

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. |
 |

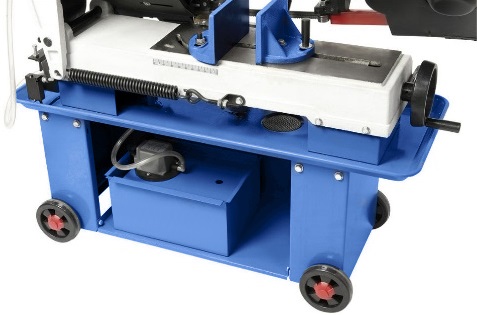

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
 |

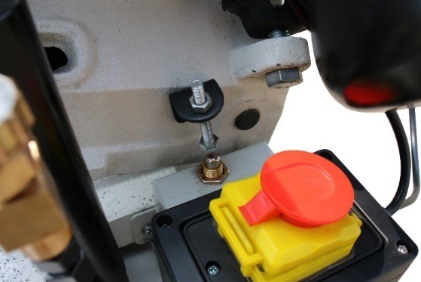

СИСТЕМА ЭКСТРЕННОЙ АВАРИЙНОЙ ОСТАНОВКИ ПРОЦЕССА РЕЗКИ Кнопка экстренной остановки движения ленточнопильного полотна для предотвращения несчастных случаев при работе на станке. |
 |
ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость). |
 |

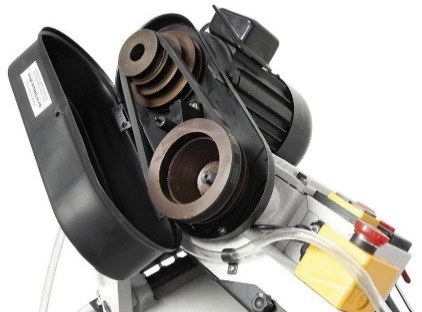

НАСТРОЙКА РЕЖИМОВ Возможность выбрать оптимальную скорость движения ленточного полотна для обработки заготовок из различных марок стали. |
|
|

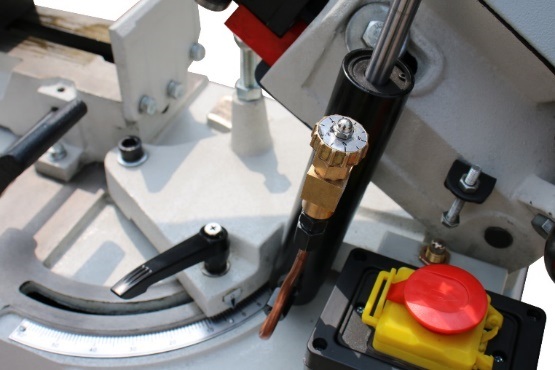

СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка). |
 |

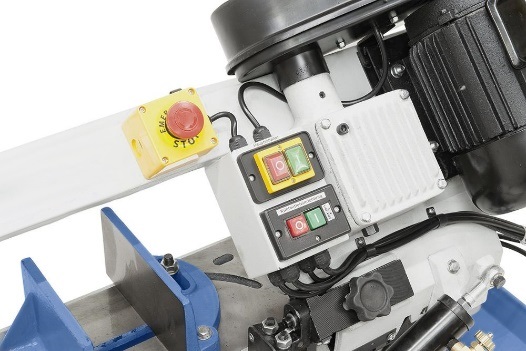

ПАНЕЛЬ УПРАВЛЕНИЯ Кнопки управления станком расположены на лицевой стороне пильного модуля, что делает работу на станке удобной и безопасной. |
|
Комплектация |
Стандарт |
|
МОЩНЫЙ ДВИГАТЕЛЬ |
+ |
|
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ |
+ |
|
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА |
+ |
|
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА |
+ |
|
СИСТЕМА ЭКСТРЕННОЙ АВАРИЙНОЙ ОСТАНОВКИ ПРОЦЕССА РЕЗКИ |
+ |
|
ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ |
+ |
|
НАСТРОЙКА РЕЖИМОВ |
+ |
|
СИСТЕМА ГИДРОРАЗГРУЗКИ |
+ |
|
ПАНЕЛЬ УПРАВЛЕНИЯ |
+ |
