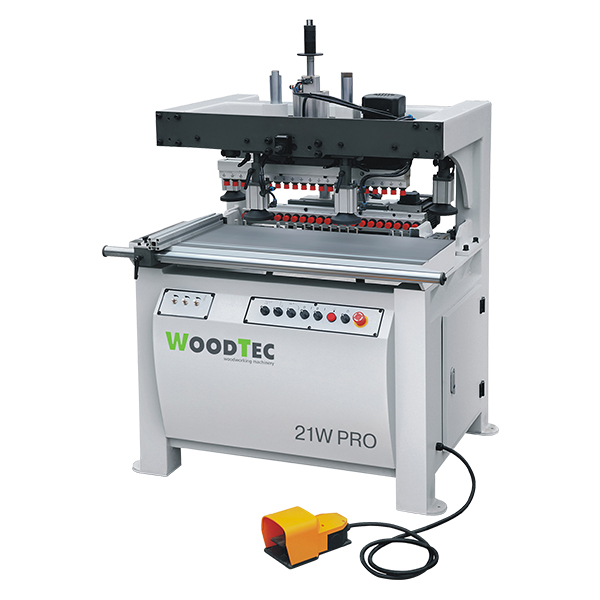

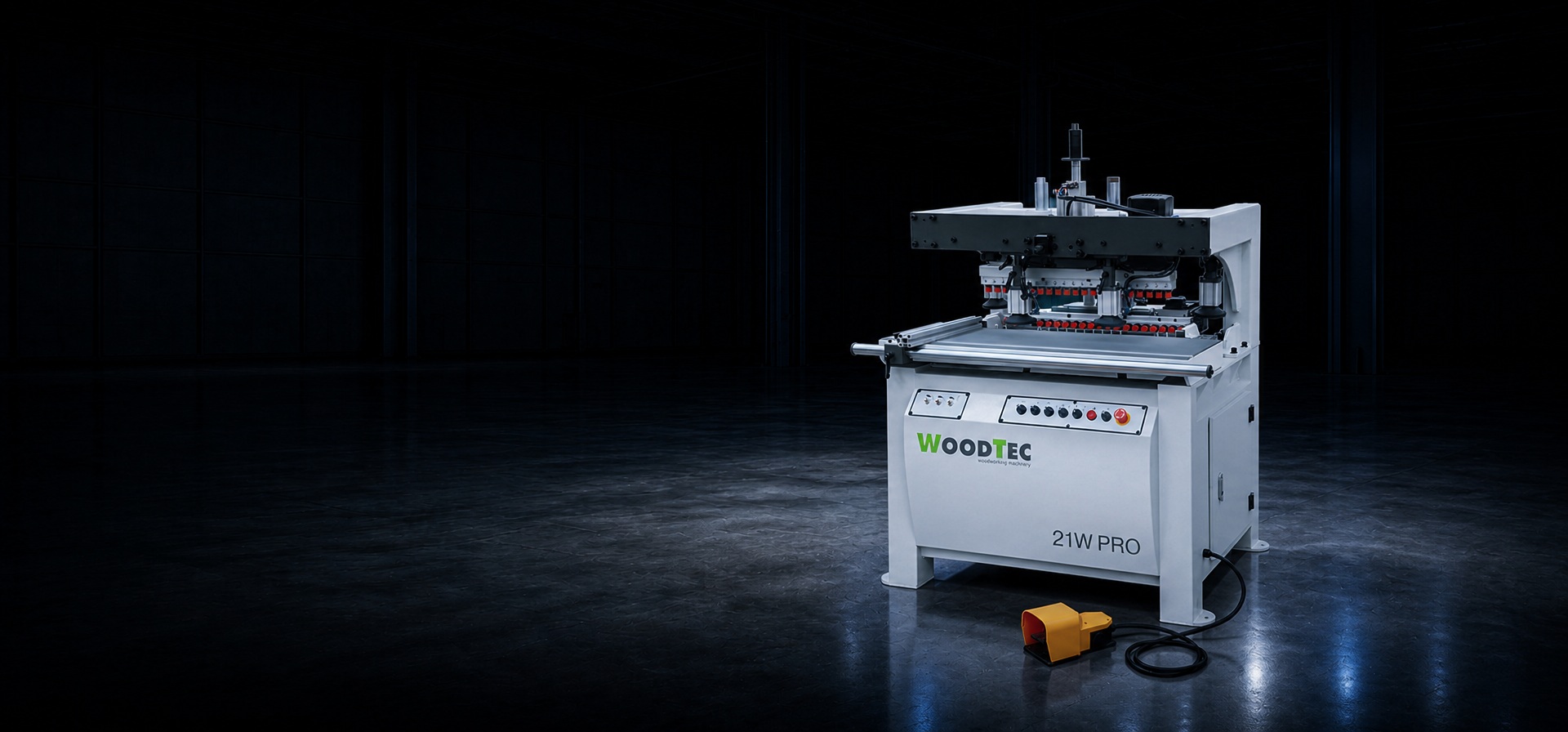

Станок сверлильно-присадочный WoodTec 21W PRO
Артикул: 6500
- Кол-во шпинделей: 2х21 шт
- Мощность: 2х1,5 кВт
- Вес: 510 кг
Назначение
Сверление сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок, мебельных фасадов, мебельных щитов на малых, средних и крупных предприятиях по производству корпусной мебели. Присадка под эксцентриковую стяжку за одну установку детали на станок. Значительно снижает время на обработку деталей и повышает производительность труда практически в два раза, в сравнении с присадочными станками с 21 шпинделем.
Схема обработки
Отличительные особенности
- Пневматическая регулировка угла наклона многошпиндельного агрегата.
- Возможность сверления в пласть и торец деталей, сверление под углом.
- Прижим детали двумя пневматическими цилиндрами.
- Автоматическое управление рабочими операциями (старт-педаль).
- Передвижные боковые упоры.
- Линейка 1,8 м с откидным упором (2 шт.).
- Возможность сверления под петли.
- 2 сверлильные головы.
Конструктивные особенности
- Два сверлильных модуля имеют 21 шпиндель с шагом 32 мм, способны сверлить вертикально, горизонтально и под углом, одновременно, либо последовательно.
- Подъем, опускание поворотного модуля и фиксация заготовки - пневматическое.
- Второй модуль: вертикальный, не поворотный, верхний.
| Количество шпинделей, шт | 2 х 21 |
| Межцентровое расстояние шпинделей, мм | 32 |
| Межцентровое расстояние между первым и последним шпинделем, мм | 640 |
| Наклон многошпиндельной головки, ° | 0 – 90 |
| Макс. глубина сверления, мм | 80 |
| Потребляемая эл. мощность, кВт | 2 х 1,5 |
| Давление пневматической системы, Бар | 6 - 8 |
| Габариты станка (Д х Ш х В), мм | 1300 х 1100 х 1650 |
| Вес, кг | 510 |
