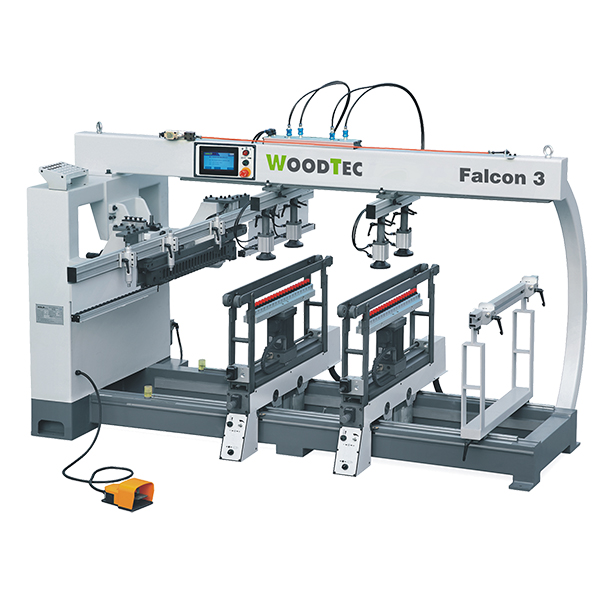

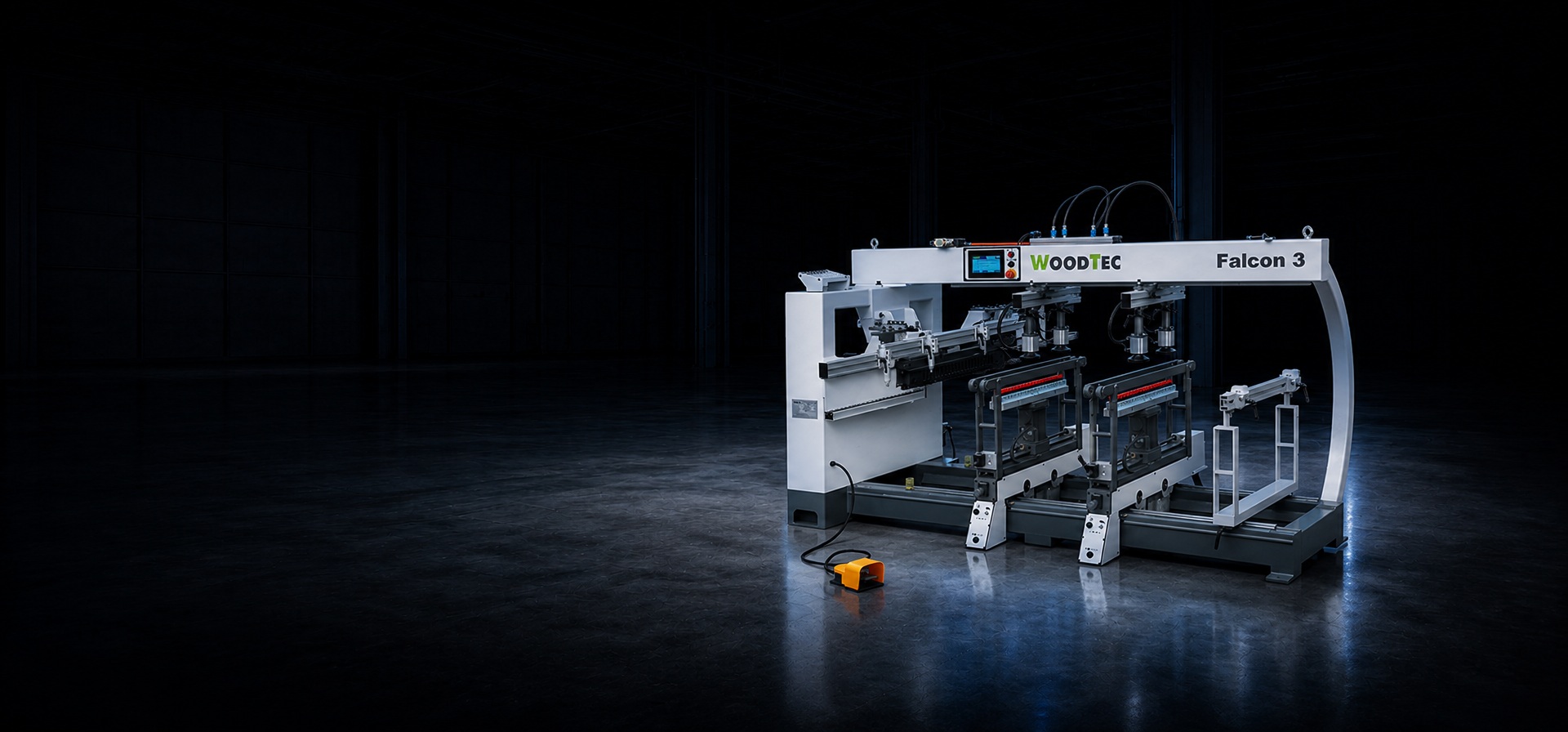

Станок сверлильно-присадочный WoodTec Falcon 3
Артикул: 4235
- Кол-во шпинделей: 63 шт
- Мощность: 4,5 кВт
- Вес: 700 кг
Назначение
Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме.
Применение
Применяется для обработки необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

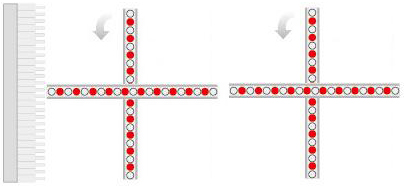

Схема обработки
Отличительные особенности
- Высокая жесткость станины.
- Мощные надежные привода.
- Промышленный пульт управления с ЖК-дисплеем.
- Безупречное качество и точность обработки.
- Фиксация сверлильных групп осуществляется с помощью пневматики.
- Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой.
- Возможность поворота сверлильной группы на 90 градусов.
- Станок прост в обслуживании и переналадке.
Конструктивные особенности
Пульт управления
Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем. Отличается эргономичностью и обеспечивает удобство работы и настройки станка.

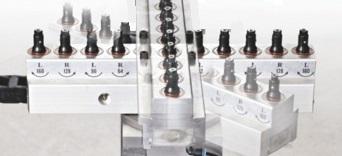

Сверлильные суппорты
Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90°.

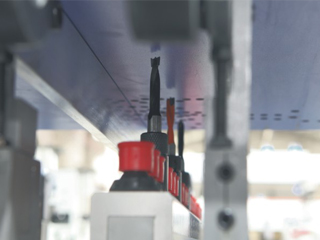

Вертикальная сверлильная голова

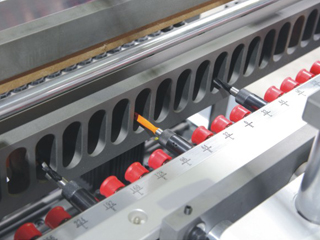

Горизонтальная сверлильная голова
Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивает точность работы.

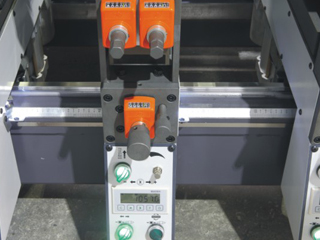

Позиционирование вертикальных сверлильных групп происходит с точностью до 0,1 мм, благодаря микрометрическим упорам и электронным цифровым датчикам, которые так же сокращают время установки размеров при настройке по ширине и обеспечивают высокую точность.
Регулировка глубины сверления в торец
Горизонтальный суппорт крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивает прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта выполнены полностью закрытыми.

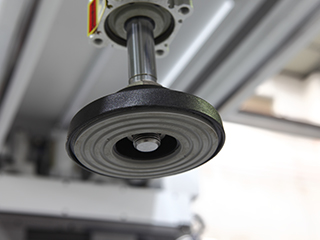

Система фиксации заготовок
Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок.
Блок подготовки воздуха
Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. Так же имеется лубрикатор который автомати-чески с подачей воздуха смазывает штоки пневмоцилиндров, и др. внутренние элементы пневматики.
