Сверлильно-присадочный центр с ЧПУ JIYU CD-612UT
Артикул: 01-5525
Мощность 22 кВт
Давление воздуха 0,6 – 0,8 МПа
Вес 3500 кг
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса. Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки
Конструктивные особенности

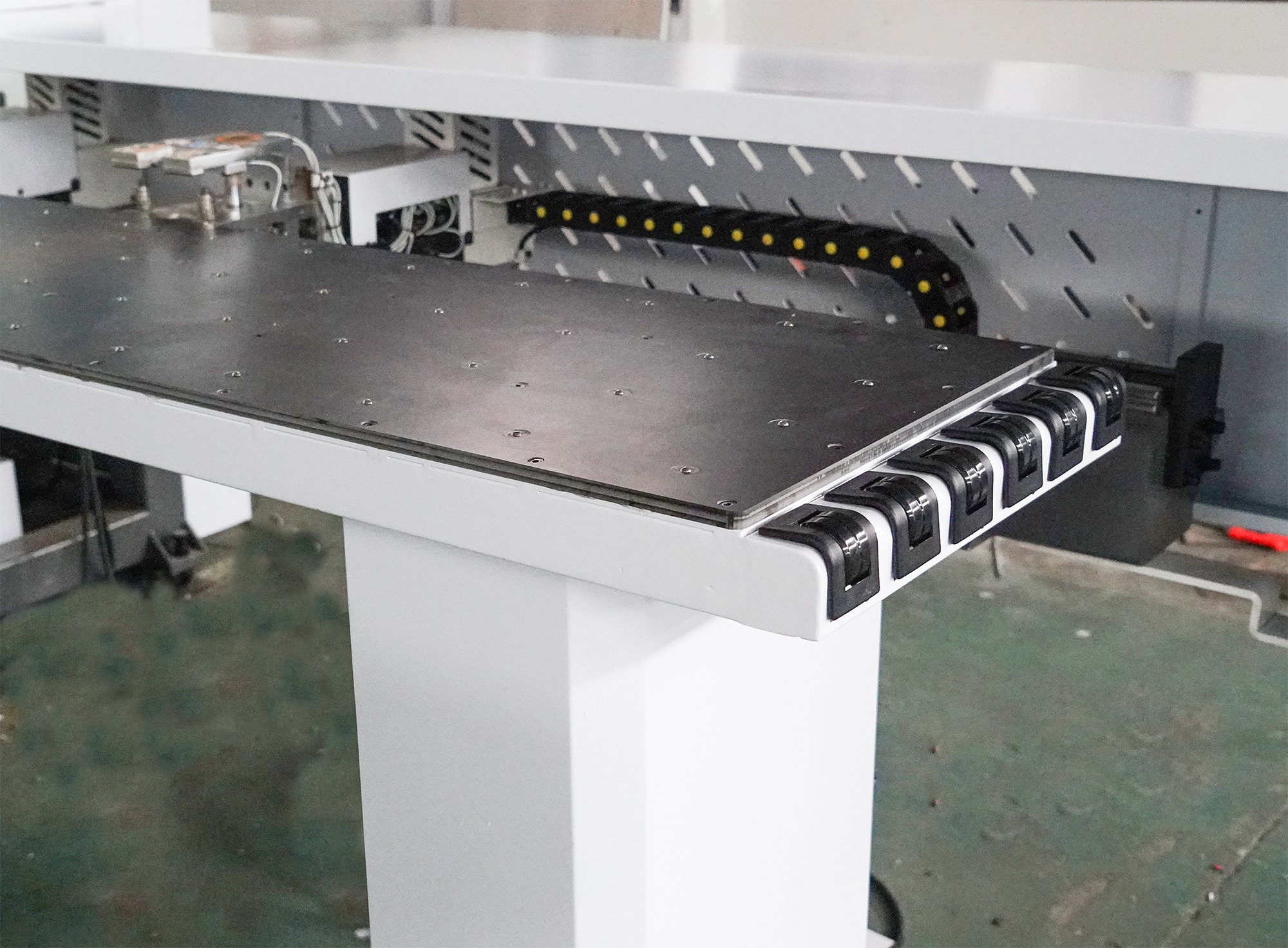

ПОДАЮЩИЙ СТОЛ
Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала.
АВТОМАТИЧЕСКИЙ РАЗГРУЗОЧНЫЙ СТОЛ
Предназначен для быстрой транспортировки готовой детали из зоны обработки (при необходимости возможно программно задать возврат детали в зону загрузки, к оператору).
КОМПОНОВКА ОДНОЙ ВЕРХНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ
12 вертикальных +8(4+4) горизонтальных шпинделей.

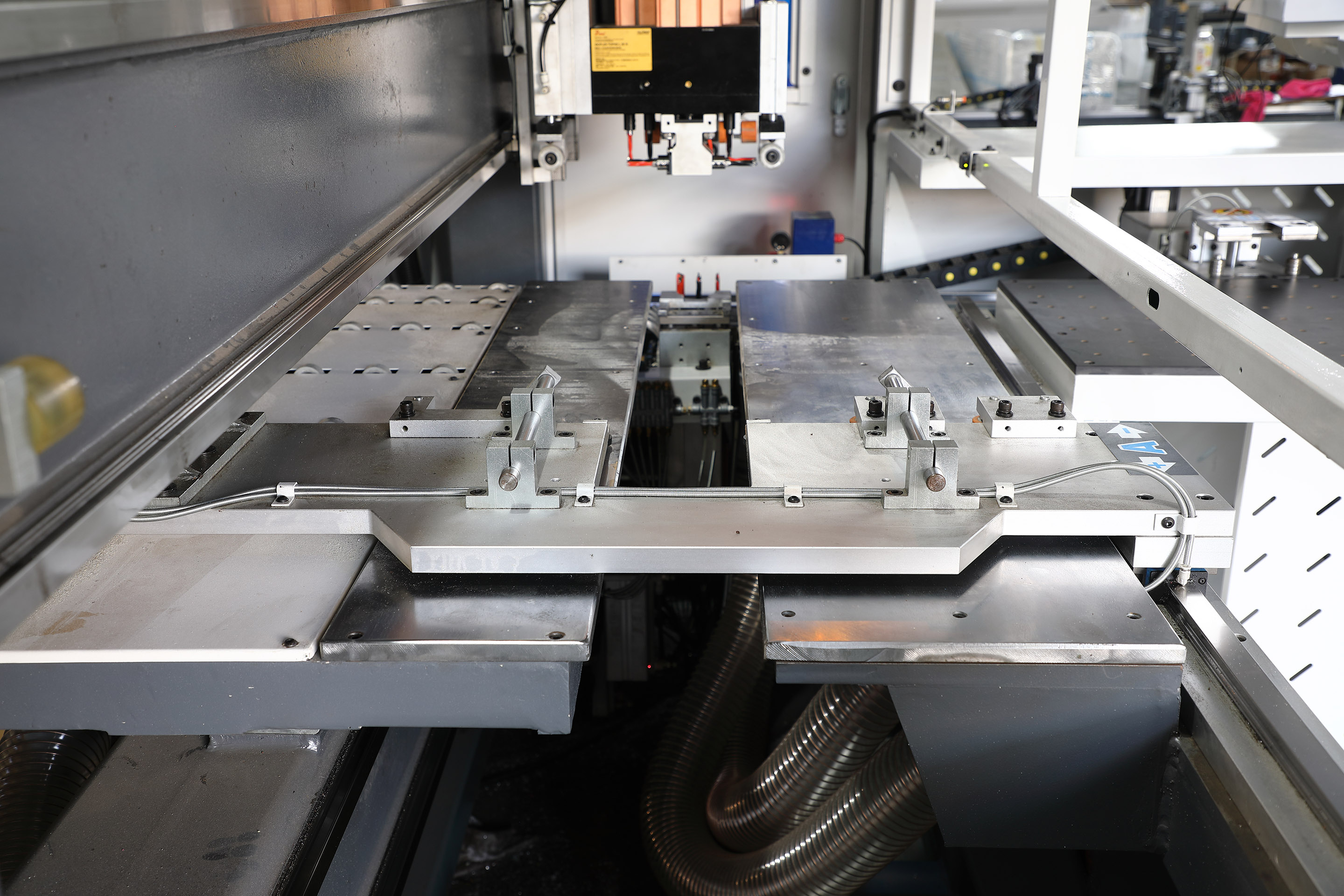

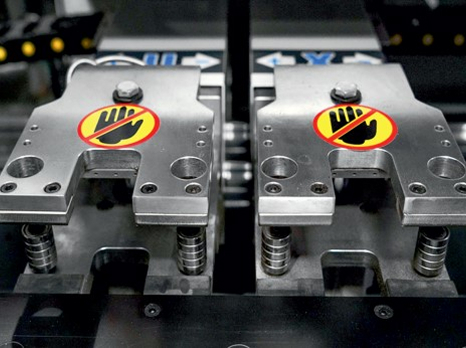

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ ДЛЯ ПОДАЧИ ДЕТАЛЕЙ В ЗОНУ ОБРАБОТКИ
Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.Возможность ONLINE-соединения с заводом для настройки и корректировки параметров.
СКАНЕР ШТРИХ-КОДА
Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
БОКОВОЙ УПОР
Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Линейные направляющие для точного перемещения.
СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ Y
Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью
ПЕРЕМЕЩЕНИЕ ОСИ ПО Z
Ось Z приводится в действие усиленной винтовой парой с точностью перемещающей сверлильную группу на высоких скоростях
СЕРВОДВИГАТЕЛИ
На всех осях используются высококачественные серводвигатели.

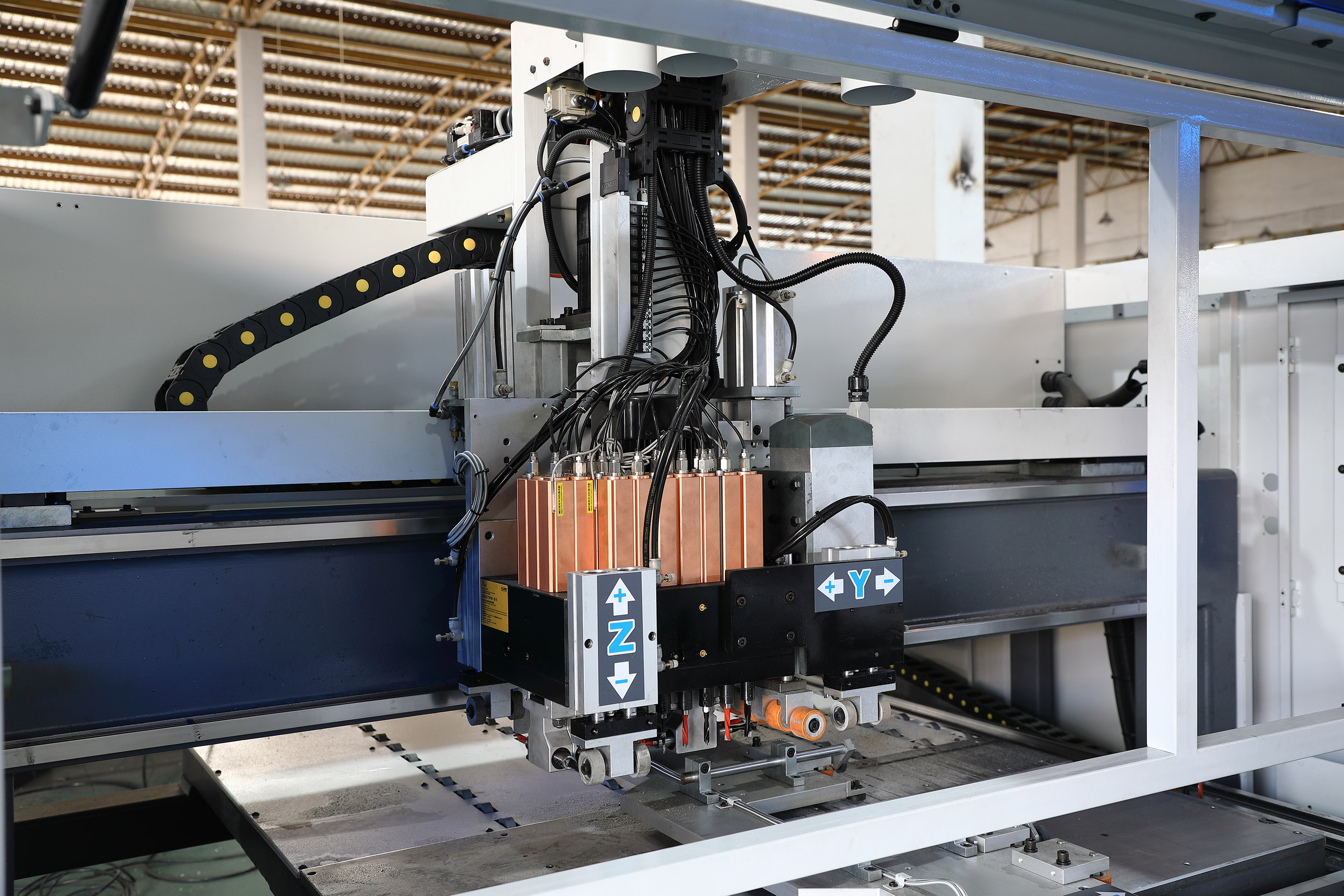

СВЕРЛИЛЬНЫЕ ГРУППЫ
Две сверлильных группы: одна верхняя и одна нижняя +2 фрезерных узла в стандартной комплектации.
Конфигурация верхней сверлильной головы:
- 12 вертикальных шпинделей- 4+4горизонтальных шпинделей
- Фрезерный узел 3,5квт
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей- Фрезерный узел 3,5квт
