Артикул: 46061
Напряжение: 380В 50Гц
Мощность: 28 кВт
Вес: 600 кг
Мембрано-вакуумный пресс DELTAMACHINERY KDM-3000 ОТК – это удобное и эффективное оборудование, специально созданное для облицовки мебельных фасадов (МДФ, ДСП и т.п.) ПВХ плёнками, шпоном, пластиком, текстурированной бумагой. За счёт вакуума и нагрева лампами КГТ облицовочный материал полностью покрывает любой мебельный фасад даже с глубокой фрезеровкой.

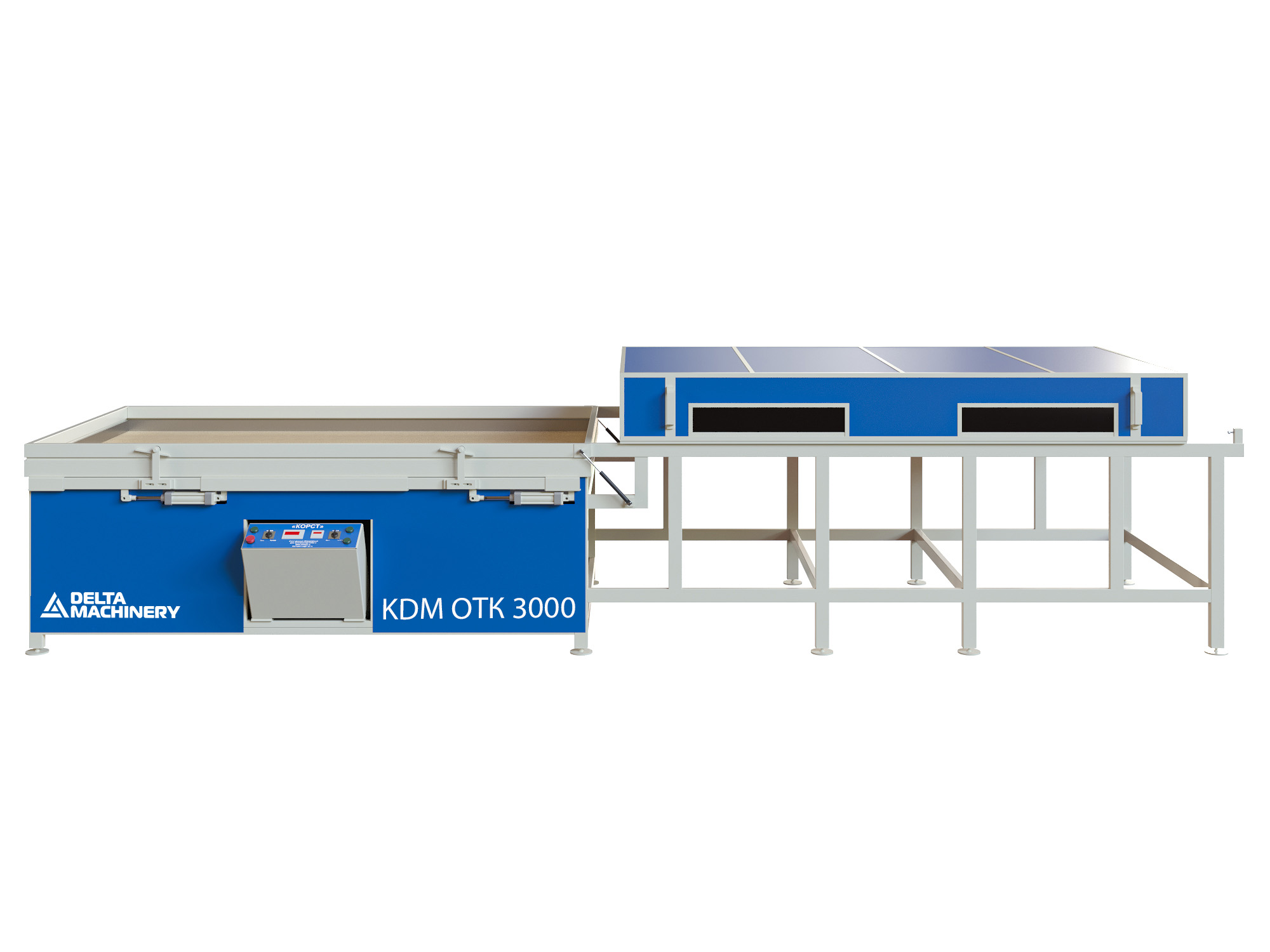

Вакуумный пресс KDM-3000 ОТК в модификации с откатным термомодулем отличается от других прессов, производимых нами, тем, что термомодуль в данном вакуумном прессе откатывается в сторону (в "зону покоя"), предоставляя полный доступ к рабочему столу со всех сторон.
Доступ к рабочему столу в модификации с откатным термомодулем имеется со всех 4-х сторон.
Спроектирован и изготовлен для цехов, которые занимаются производством мебели с применением МДФ фасадов, и организаций, которые занимаются изготовлением дверей.
* Вакуумный пресс изготовлен с учетом работы с плёнками ПВХ любого производителя.
ТЕРМОМОДУЛЬ

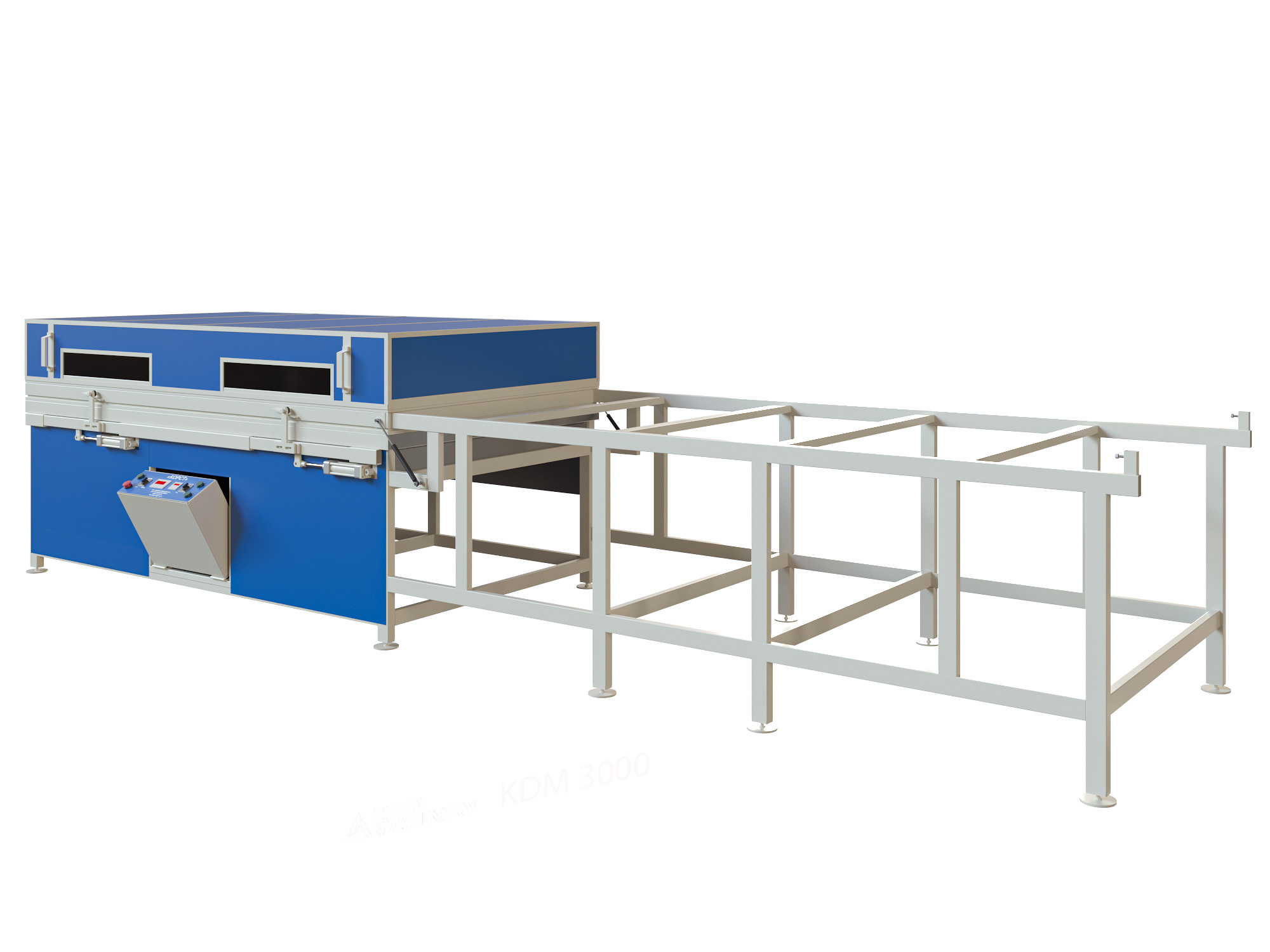

Откатной термомодуль оборудован специальными роликами, откатывается в "зону покоя" по рельсам, расположенным по краям рабочего стола. В зоне покоя термомодуля предусмотрен ограничитель пути с отбойником.
Перемещение термомодуля происходит легко, оператору не потребуется прилагать усилий для данной процедуры.
Доступ к рабочему столу в данной модификации имеется со всех 4-х сторон, в отличии от вакуумного пресса с откидным термомодулем.
ТОНИРОВАННЫЕ ОКНА
Два термостойких тонированных окна в крышке термомодуля, которые помогают визуально контролировать процесс во время работы станка.
ОБШИВКА ТЕРМОМОДУЛЯ
Внутренняя обшивка термомодуля со специальным термоотражающим материалом, а также уникальное расположение нагревающих ламп способствуют равномерному прогреву плёнки по всему периметру рабочего поля. В станке используются кварцевые лампы нагрева, блоки которых образуют несколько независимых контуров. Микрокомпьютер управляет нагревом каждого отдельного контура, а это в свою очередь приводит к равномерному нагреву всей плоскости плёнки при условии, что выставлена оптимальная температура. Экраны, которые обладают повышенной отражающей способностью, служат для эффективного распределение теплового излучения, а также значительно снижают нагрев внешних поверхностей крышки.
ПРИЖИМНАЯ РАМКА
Прижимная рамка на специальных газовых упорах помогает жестко зафиксировать облицовочный материал (плёнку ПВХ, шпон, пластик, текстурированную бумагу) перед процессом облицовки мебельных фасадов.
ЗАЩЁЛКИ ПРИЖИМНОЙ РАМКИ

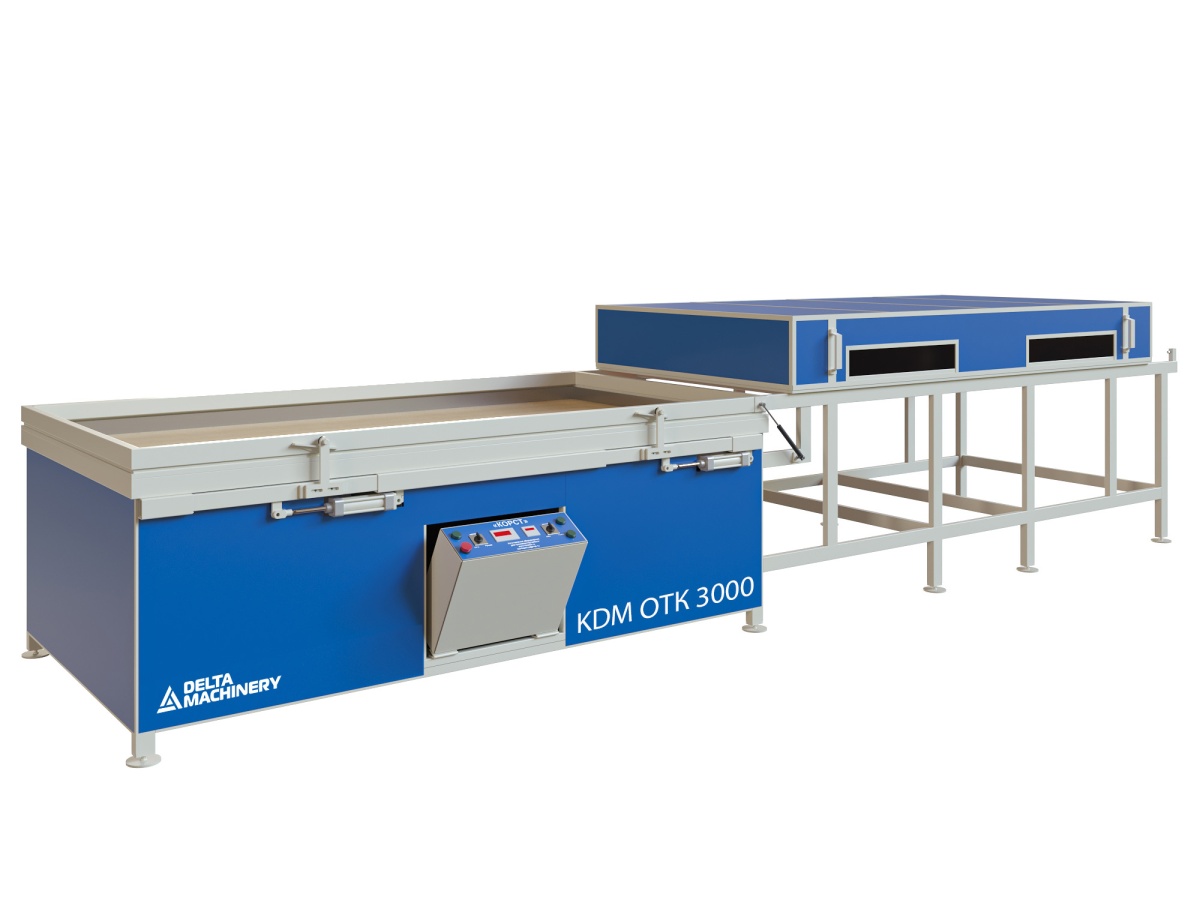

Защёлки прижимной рамки, в базовой комплектации – усиленные, механические. Так же возможна установка пневматических защелок (дополнительная опция) для их автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).
РАБОЧИЕ СТОЛЫ
Рабочие столы с покрытием МДФ для корректной работы вакуумной системы без потери давления. Так же возможно сделать рабочий стол из оцинкованного листа (дополнительная опция).
ВЫДВИЖНОЙ ПУЛЬТ УПРАВЛЕНИЯ
Выдвижной пульт управления для безопасной и удобной транспортировки станка, а также для удобства во время работы. Выдвижной механизм, в отличии от статичного, защищает пульт управления от повреждения и предотвращает случайное травмирование оператора.
ОПОРНЫЕ ПЛАСТИНЫ
Регулируемые опорные пластины в качестве «ног» станка помогают установить его по уровню даже при отсутствии ровного пола в рабочем помещении.
ПЛАСТИНЧАТО-РОТОРНЫЙ НАСОС
Вакуумный пластинчато-роторный насос с масляным уплотнением в базовой комплектации станка. Обладает высокой мощностью, обеспечивает заявленный паспортный уровень вакуума. В отличии от водокольцевых насосов, масляные пластинчато-роторные вакуумные насосы не перегреваются и не кипят.
ширина рабочего стола |
1238 мм |
длина рабочего стола |
2868 мм |
габаритный размер прижимной рамки стола |
3000х1370 мм |
Габаритные размеры |
6510х1700х1300мм |
полезная площадь рабочего стола |
3,51 м2 |
максимальная высота детали |
250 мм |
высота термомодуля |
300 мм |
электроустановка |
380В 50Гц |
потребляемая мощность вакуумной системы |
0,75 кВт |
потребляемая мощность нагревательных элементов |
28 кВт |
производительность насоса |
25м3 |
давление прессования |
9тн/м2 |
максимальная температура нагрева |
180°С |
плавная регулировка мощности нагрева ламп |
да |
поддерживание температуры нагрева |
авто / ручной |
поддерживание заданного диапазона вакуума |
авто / ручной |
транспортировочные габариты, ДхШхВ, мм |
3400х1700х1300 |
комплектация ресивером |
опция |
вес, кг |
600 |
Дополнительные опции | |
Пневмозажимы | Устанавливаются на прижимную рамку для автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную) |
Подъемный рабочий стол | Специальный механизм обеспечивает ход рабочего стола вверх и вниз. Данная опция необходима при облицовке криволинейных заготовок или заготовок большой высоты |
Покрытие рабочего стола оцинкованным листом | Его преимущество заключается в том, что при обрезке плёнки, после окончания процесса вакуумирования, оцинкованный лист не повреждается ножом, в отличии от стола с покрытием МДФ |
Силиконовая мембрана | Необходима при облицовке МДФ фасадов шпоном, а так, же для создания радиусных фасадов. Размер (3200х1600х2,0мм) |
Быстросъемное крепление мембраны | Опция нужна для быстрого закрепления и снятия мембраны с прижимной рамки вакуумного пресса |
Выравнивание рабочего стола | Опция необходима если Вам важен идеально ровный рабочий стол, с минимальными допусками, для получения изделий наивысшего качества |
Ресивер | Ресивер нужен для резкого создания вакуума. Удобен при работе с толстыми пленками |
Вакуумный насос SV-040 | Пластинчато-роторный вакуумный насос с масляным уплотнением увеличенной производительности - 40 м3/час |
Вакуумный насос SV-063 | Пластинчато-роторный вакуумный насос с масляным уплотнением увеличенной производительности - 63 м3/час |
Длина, мм | 3400 |
Ширина, мм | 1700 |
Высота, мм | 1300 |
