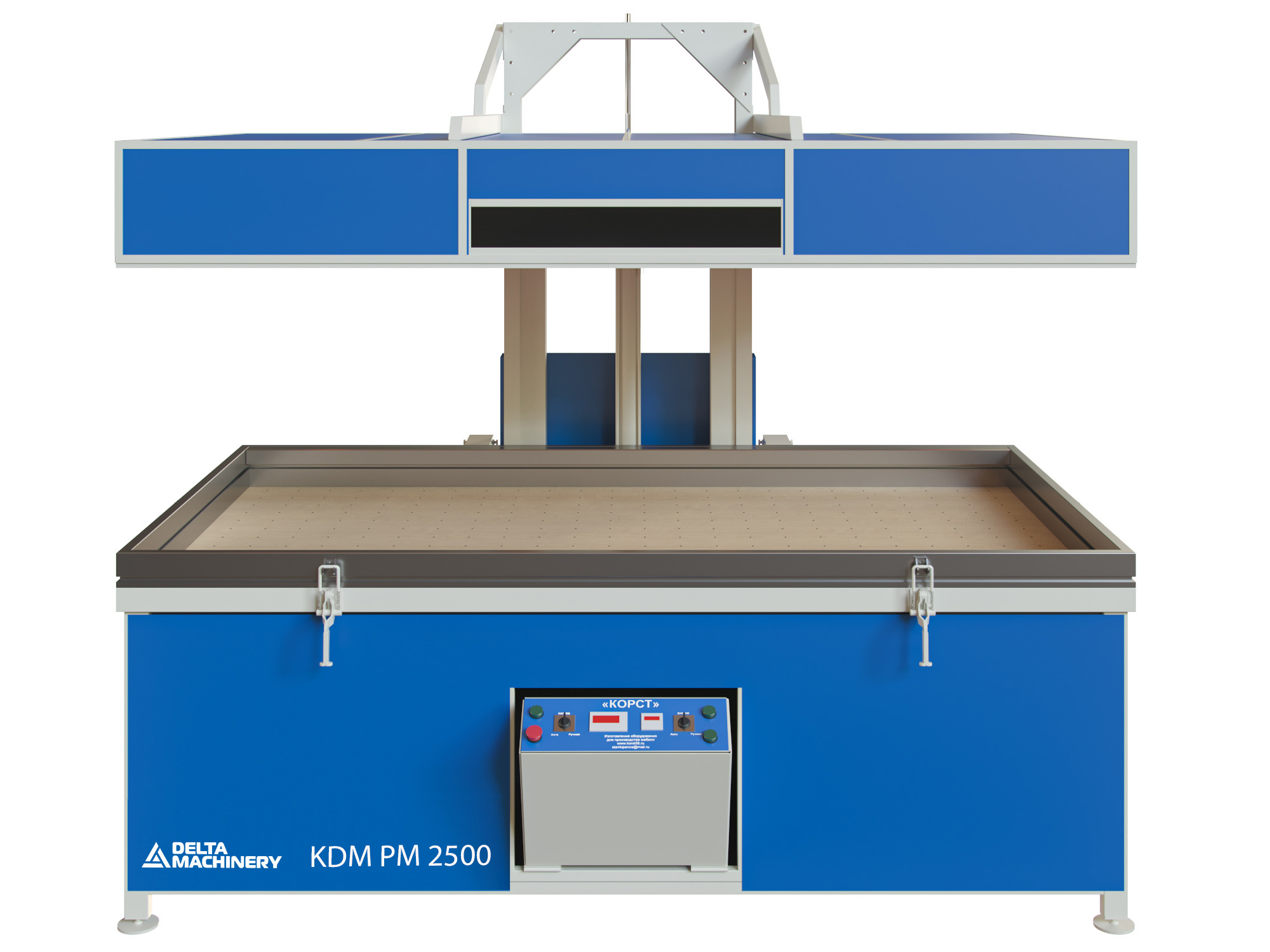

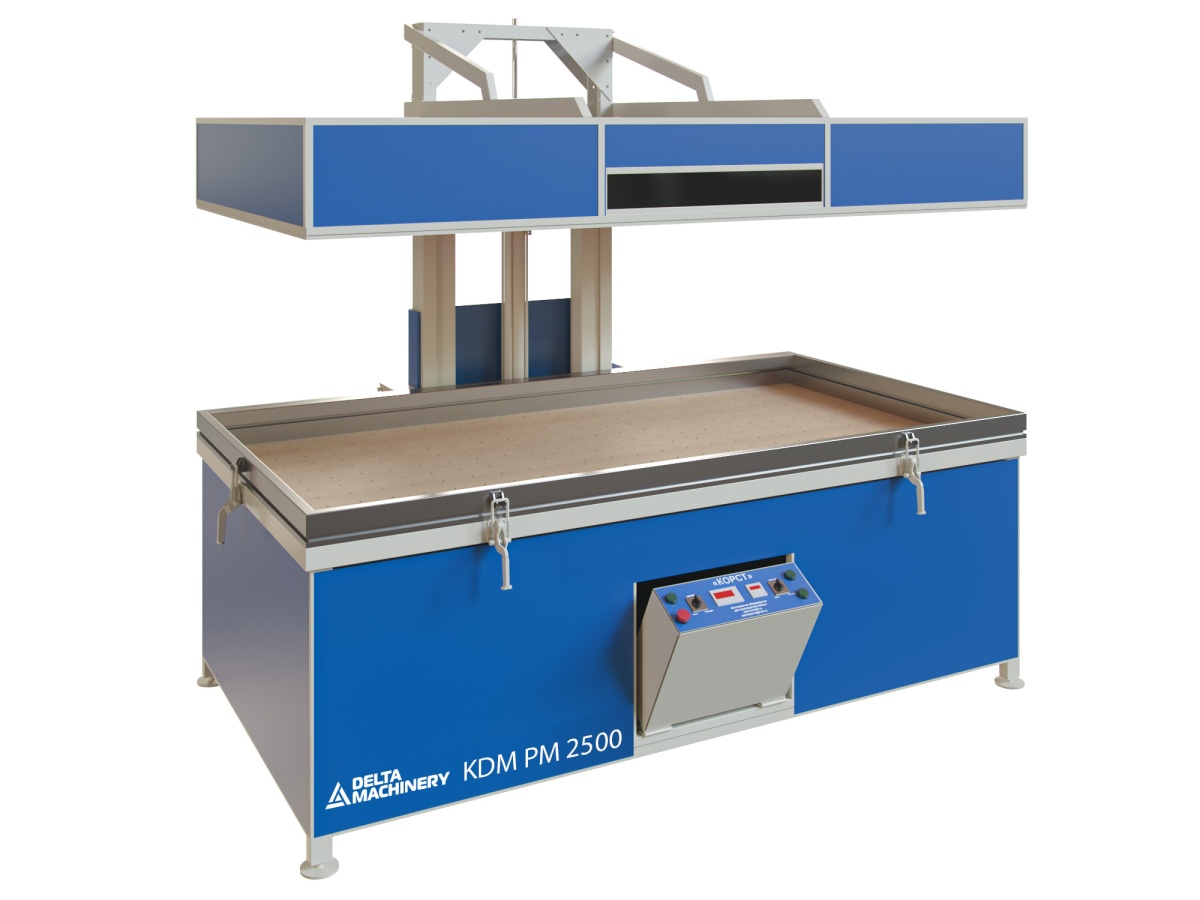

Термо-вакуумный пресс с вертикальным подъемом термомодуля KDM PM-2500

Артикул: 46064

Термо-вакуумный пресс с вертикальным подъемом термомодуля KDM PM-2500
Краткие характеристики:

Напряжение:  380В 50Гц

Мощность: 24 кВт

Вес: 450 кг

Прайс-лист (.xls 0 Kb)
2 285 160 ₸ шт.

Назначение

Вакуумный пресс KDM PM-2500 в модификации с подъёмным термомодулем отличается от других прессов, производимых нами, тем, что для открытия термомодуля в данной модификации используется специальный пневматический механизм.

За счёт использования такого механизма подъёма термомодуля открывается доступ к рабочему столу с 4-х сторон (в отличии от пресса с откидным термомодулем), а так же сохраняется компактность для размещения в рабочем помещении (в отличии от пресса с откатным термомодулем).

Применение

Вакуумный пресс для мебели KDM PM-2500 – это удобное и эффективное оборудование, специально созданное для облицовки мебельных фасадов (МДФ, ДСП и т.п.) ПВХ плёнками, шпоном, пластиком, текстурированной бумагой.

За счёт вакуума и нагрева лампами КГТ облицовочный материал полностью покрывает любой мебельный фасад даже с глубокой фрезеровкой.

Вакуумный пресс KDM PM-2500 спроектирован и изготовлен для небольших цехов, которые занимаются производством мебели с применением МДФ фасадов, и организаций, которые занимаются изготовлением дверей.

Станок выгодно выделяется компактностью и простотой в использовании.

Вакуумный пресс изготовлен с учетом работы с плёнками ПВХ любого производителя.

Схема обработки

Конструктивные особенности

ТЕРМОМОДУЛЬ

Подъемный термомодуль на специальной пневматической системе обеспечивает автоматический подъём и опускание термомодуля без физического воздействия оператора. Работа термомодуля осуществляется с пульта управления. Процесс подъема и опускания проходит достаточно быстро. Так же сохраняется доступ к рабочему столу со всех сторон.

ТОНИРОВАННЫЕ ОКНО

Термостойкое тонированное окно в крышке термомодуля, которое помогает визуально контролировать процесс во время работы станка.

ОБШИВКА ТЕРМОМОДУЛЯ

Внутренняя обшивка термомодуля со специальным термоотражающим материалом, а также уникальное расположение нагревающих ламп способствуют равномерному прогреву плёнки по всему периметру рабочего поля. В станке используются кварцевые лампы нагрева, блоки которых образуют несколько независимых контуров. Микрокомпьютер управляет нагревом каждого отдельного контура, а это в свою очередь приводит к равномерному нагреву всей плоскости плёнки при условии, что выставлена оптимальная температура. Экраны, которые обладают повышенной отражающей способностью, служат для эффективного распределение теплового излучения, а также значительно снижают нагрев внешних поверхностей крышки.

Картинка конструктивной особенности

ПРИЖИМНАЯ РАМКА

Прижимная рамка на специальных газовых упорах помогает жестко зафиксировать облицовочный материал (плёнку ПВХ, шпон, пластик, текстурированную бумагу) перед процессом облицовки мебельных фасадов.

Картинка конструктивной особенности

ЗАЩЁЛКИ ПРИЖИМНОЙ РАМКИ

Защёлки прижимной рамки, в базовой комплектации – усиленные, механические. Так же возможна установка пневматических защелок (дополнительная опция) для их автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).

РАБОЧИЙ СТОЛ

Рабочий стол с покрытием МДФ для корректной работы вакуумной системы без потери давления. Так же возможно сделать рабочий стол из оцинкованного листа (дополнительная опция).

Картинка конструктивной особенности

ВЫДВИЖНОЙ ПУЛЬТ УПРАВЛЕНИЯ

Выдвижной пульт управления для безопасной и удобной транспортировки станка, а также для удобства во время работы. Выдвижной механизм, в отличии от статичного, защищает пульт управления от повреждения и предотвращает случайное травмирование оператора.

Картинка конструктивной особенности

ОПОРНЫЕ ПЛАСТИНЫ

Регулируемые опорные пластины в качестве «ног» станка помогают установить его по уровню даже при отсутствии ровного пола в рабочем помещении.

Картинка конструктивной особенности

ПЛАСТИНЧАТО-РОТОРНЫЙ НАСОС

Вакуумный пластинчато-роторный насос с масляным уплотнением в базовой комплектации станка. Обладает высокой мощностью, обеспечивает заявленный паспортный уровень вакуума. В отличии от водокольцевых насосов, масляные пластинчато-роторные вакуумные насосы не перегреваются и не кипят.

Дополнительные опции

Картинка конструктивной особенности

ПНЕВМОЗАЖИМЫ

Пневмозажимы (80 000 руб. комплект на 1 стол) на прижимную рамку для автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).

Картинка конструктивной особенности

ПОДЪЕМНЫЙ РАБОЧИЙ СТОЛ

Подъемный рабочий стол (130 000 руб.) специальный механизм обеспечивает ход рабочего стола вверх и вниз. Данная опция необходима при облицовке криволинейных заготовок или заготовок большой высоты. Можно укомплектовать данной опцией любой вакуумный пресс.

Картинка конструктивной особенности

ОЦИНКОВАННЫЙ ЛИСТ

Покрытие рабочего стола - оцинкованный лист (6 000 руб. на 1 стол). Его преимущество заключается в том, что при обрезке плёнки, после окончания процесса вакуумирования, оцинкованный лист не повреждается ножом, в отличии от МДФ, но у рабочего стола с оцинкованным листом есть один существенный минус - он хуже пропускает вакуум, потому что в данном случае стол "не дышит" в отличии от покрытия МДФ. Мы не рекомендуем использовать оцинкованный лист для облицовки глубоких фасадов и фасадов с глубокой фрезеровкой. Размер листа 2500х1250мм

Картинка конструктивной особенности

КРЕПЛЕНИЕ МЕМБРАНЫ

Быстросъемное крепление мембраны (8 000 руб. на 1 стол) (мембрана не включена в стоимость пресса, приобретается отдельно).

Картинка конструктивной особенности

ВАКУУМНЫЙ НАСОС

Пластинчато-роторный вакуумный насос с масляным уплотнением SV-063 (80 000 руб.) SV-063 пластинчато-роторный насос с масляным уплотнением. Производительность – 63 м3/ч. Мощность двигателя – 2,2 кВт. Остаточное давление – 50 Ра.


ВЫРАВНИВАНИЕ

Выравнивание рабочего стола (40 000 руб.). Опция необходима если Вам важен идеально ровный рабочий стол, с минимальными допусками, для получения изделий наивысшего качества.


Длина рабочего стола 2440 мм
Ширина рабочего стола 1310 мм
Полезная площадь рабочего стола 3,27 м2
Максимальная высота детали 250 мм
Высота термомодуля 300 мм
Электроустановка 380В 50Гц
Потребляемая мощность вакуумной системы 0,75 кВт
Потребляемая мощность нагревательных элементов 24 кВт
Производительность насоса 25 м3
Марка насоса SV-025
Давление прессования 9 тн/м2
Диапазон температур 200°С
Автоматическая регулировка температуры нагрева да
Ручная регулировка температуры нагрева да
Автоматическая регулировка вакуума да
Ручная регулировка вакуума да
Длина (транспортировочная) 2640 мм
Ширина (транспортировочная) 1650 мм
Высота (транспортировочная) 1650 мм
Вес 450 кг
Y
Длина, мм2640
Ширина, мм1650
Высота, мм1650
