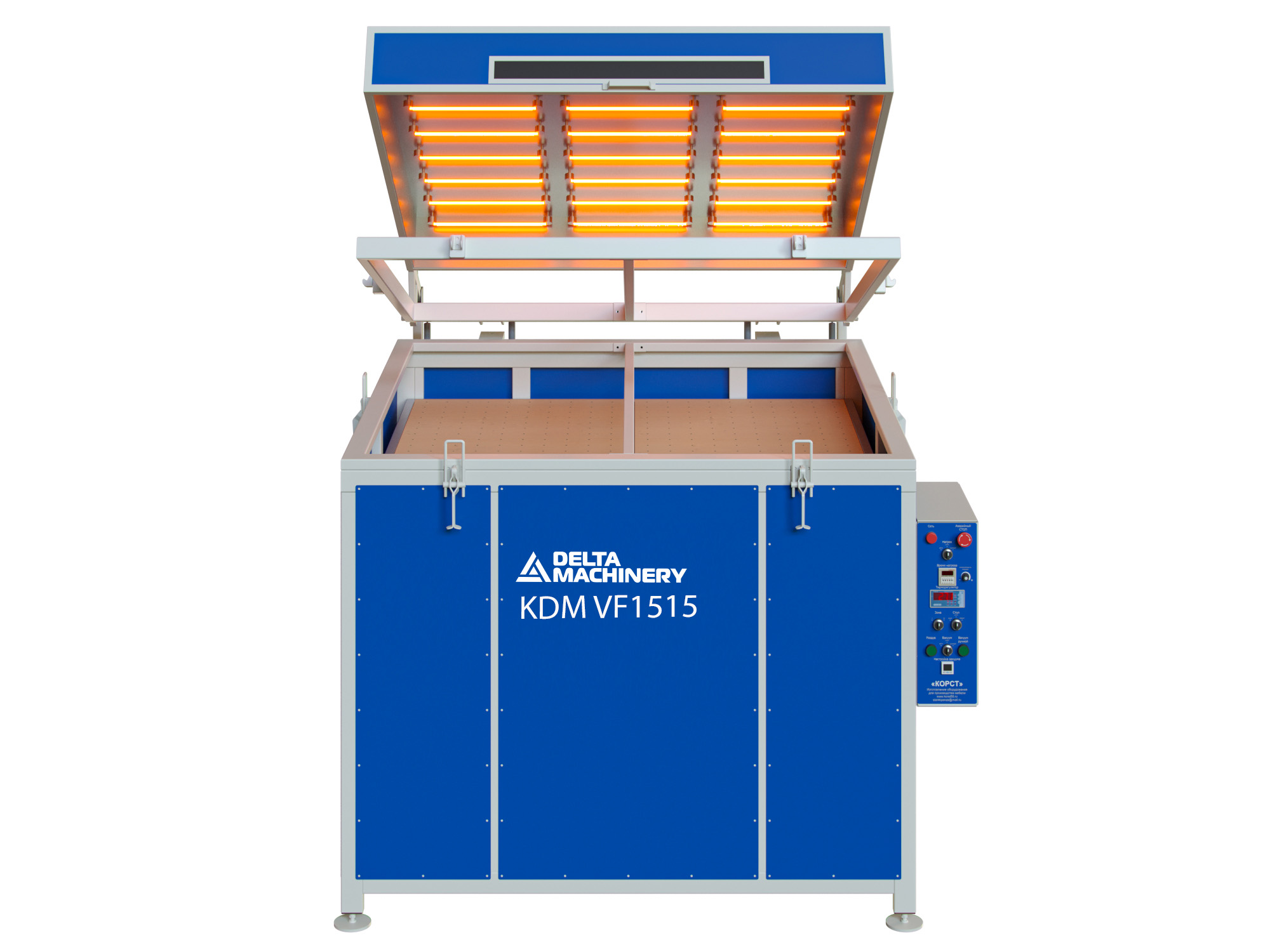

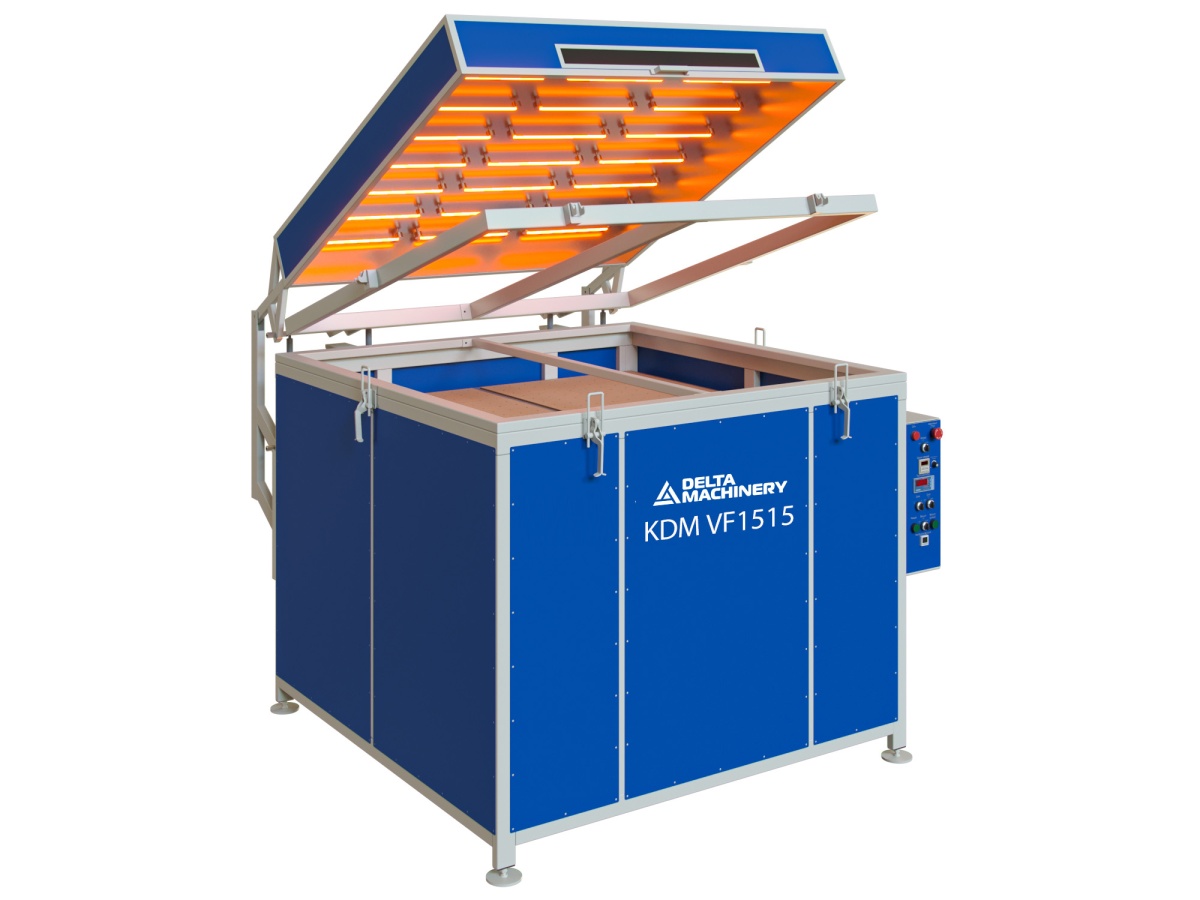

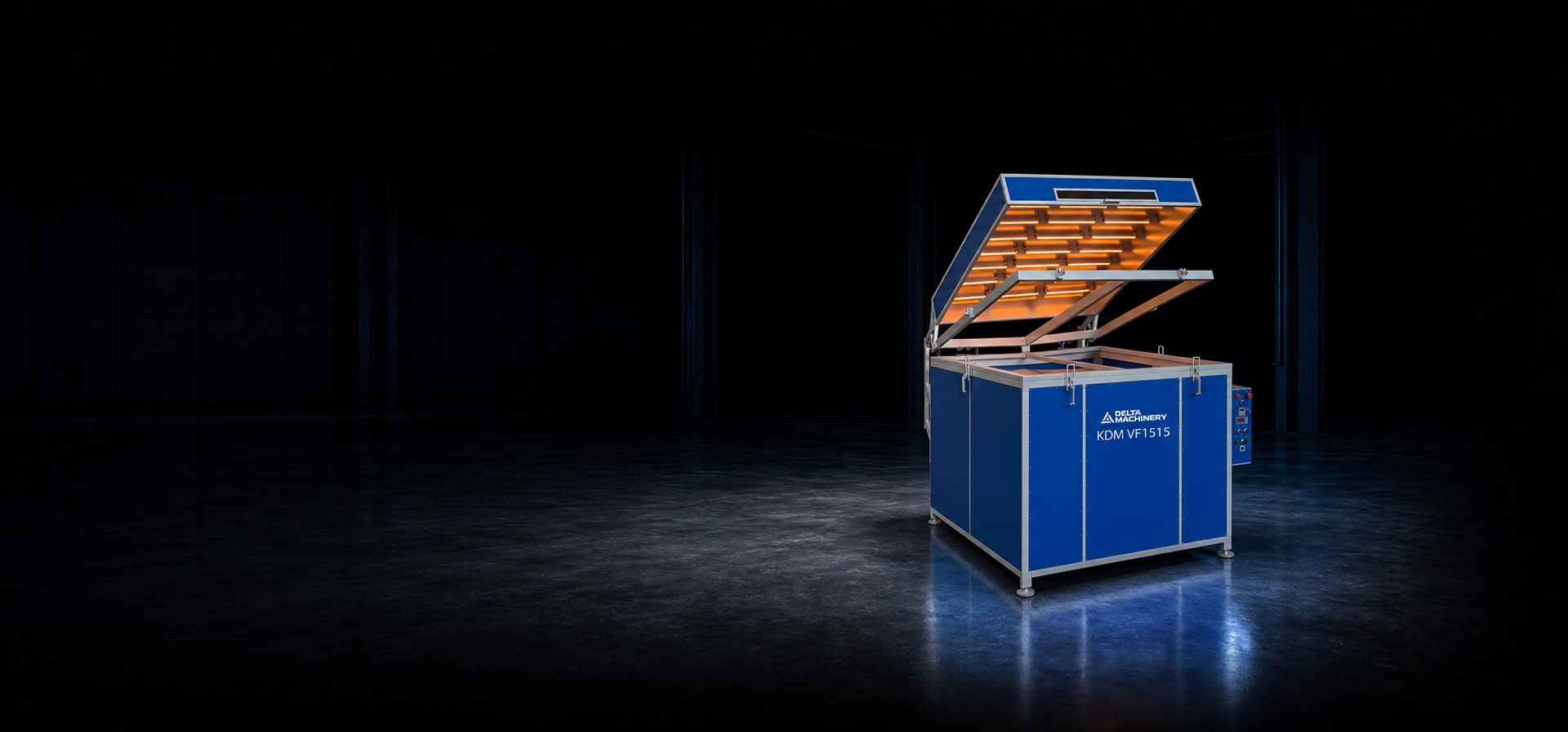

Вакуум формовочная машина KDM VF1515
Артикул: 46078
Рабочая зона: 1400х1400 мм
Мощность: 24 кВт
Вес: 340 кг
НАЗНАЧЕНИЕ
Предназначена для формирования деталей различной степени сложности из листового материала 1500*1500
ПРИМЕНЕНИЕ
Модели KDM VF1515 и KDM VF2010 станут отличным выбором для тех производств, которые хотят выпускать более масштабные изделия из пластика т.к. данные станки имеют большую рабочую область.
ПРЕИМУЩЕСТВА
➤ Вакуум-формовочные станки работают с любым термопластичным материалом: ПЭТ, ПВХ, полистирол, АБС, и др. виды пластика.
➤ Производство основано на технологии вакуумного горячего формования. Используемый в качестве сырья пластик, помещающийся в матрицу, нагревается до высокой температуры с дальнейшим вакуумным воздействием. Производственный цикл формовочного станка, без учета развертывания оборудования и остывания готовых изделий, длится 40 – 120 сек. Материал предварительно может подвергаться окраске для придания цвета готовому изделию.
➤ Для производства тонких изделий из заготовки листа толщиной до 2 мм используется полистирол. Материал отличается высокой плотностью и обширным диапазоном рабочей температуры от -50 до +70 C. Когда нужно получить высокопрочное изделие, которое будет испытывать большую нагрузку при эксплуатации, применяется станок формовки АБС-пластика. А для производства крупных изделий (акриловые ванны, витрины, световые короба) востребован ПВХ-материал.
➤ Станок универсален и форма производимых изделий свободная. Так же, мы производим матрицы под изготовление конкретных изделий по запросу клиента. Для оборудования существует только 2 ограничения:
Рабочая область. Оборудование рассчитано на ограниченный размер, поэтому важно эффективно использовать активную область.
Толщина листа. Каждая модель имеет ограничение по максимально возможной толщине заготовки для всех видов пластика.
На выходе получается конечный продукт, готовый к дальнейшему применению и не требующий дополнительной обработки. Вакуумный пресс для пластика применяется для тиражного производства, и их матрица часто представлена многоячеистой структурой.
ОТКИДНОЙ ТЕРМОМОДУЛЬ
На специальных газовых упорах способствует легкому открытию/закрытию термомодуля без приложения усилий со стороны оператора. Вертикальный подъем термомодуля делает станок компактным, что позволяет задействовать его в небольших производственных фабриках, доступ к рабочему столу имеется с 3-х сторон.
ТЕРМОСТОЙКОЕ ТОНИРОВАННОЕ ОКНО
В крышке термомодуля, которое помогает визуально контролировать процесс во время работы станка.
ПРИЖИМНАЯ РАМКА
На специальных газовых упорах помогает жестко зафиксировать облицовочный материал (ПЭТ, ПВХ, полистирол, АБС, и др.) перед процессом облицовки мебельных фасадов.
ЗАЩЁЛКИ ПРИЖИМНОЙ РАМКИ
В базовой комплектации – усиленные, механические. Так же возможна установка пневматических защелок (дополнительная опция) для их автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).
ВАКУУМНЫЙ ПЛАСТИНЧАТО-РОТОРНЫЙ НАСОС С МАСЛЯНЫМ УПЛОТНЕНИЕМ
В базовой комплектации станка. Обладает высокой мощностью, обеспечивает заявленный паспортный уровень вакуума. В отличии от водокольцевых насосов, масляные пластинчато-роторные вакуумные насосы не перегреваются и не кипят.
ПОДЪЕМНЫЙ РАБОЧИЙ СТОЛ
Независимая пневматическая регулировка трех групп подающих роликов позволяет настроить усилие прижима. Это необходимо для обеспечения надежной и плавной подачи материала по ходу всей обработки.
ВНУТРЕННЯЯ ОБШИВКА ТЕРМОМОДУЛЯ
Со специальным Термо отражающим материалом, а также уникальное расположение нагревающих ламп способствуют равномерному прогреву материала по всему периметру рабочего поля. В станке используются кварцевые лампы нагрева. Экраны, которые обладают отражающей способностью, служат для эффективного распределение теплового излучения, а также значительно снижают нагрев внешних поверхностей крышки.
РАБОЧИЙ СТОЛ С ПОКРЫТИЕМ МДФ
Для корректной работы вакуумной системы без потери давления. Так же возможно сделать рабочий стол из оцинкованного листа (дополнительная опция).
РЕГУЛИРУЕМЫЕ ОПОРНЫЕ ПЛАСТИНЫ
В качестве «ног» станка помогают установить его по уровню даже при отсутствии ровного пола в рабочем помещении.
