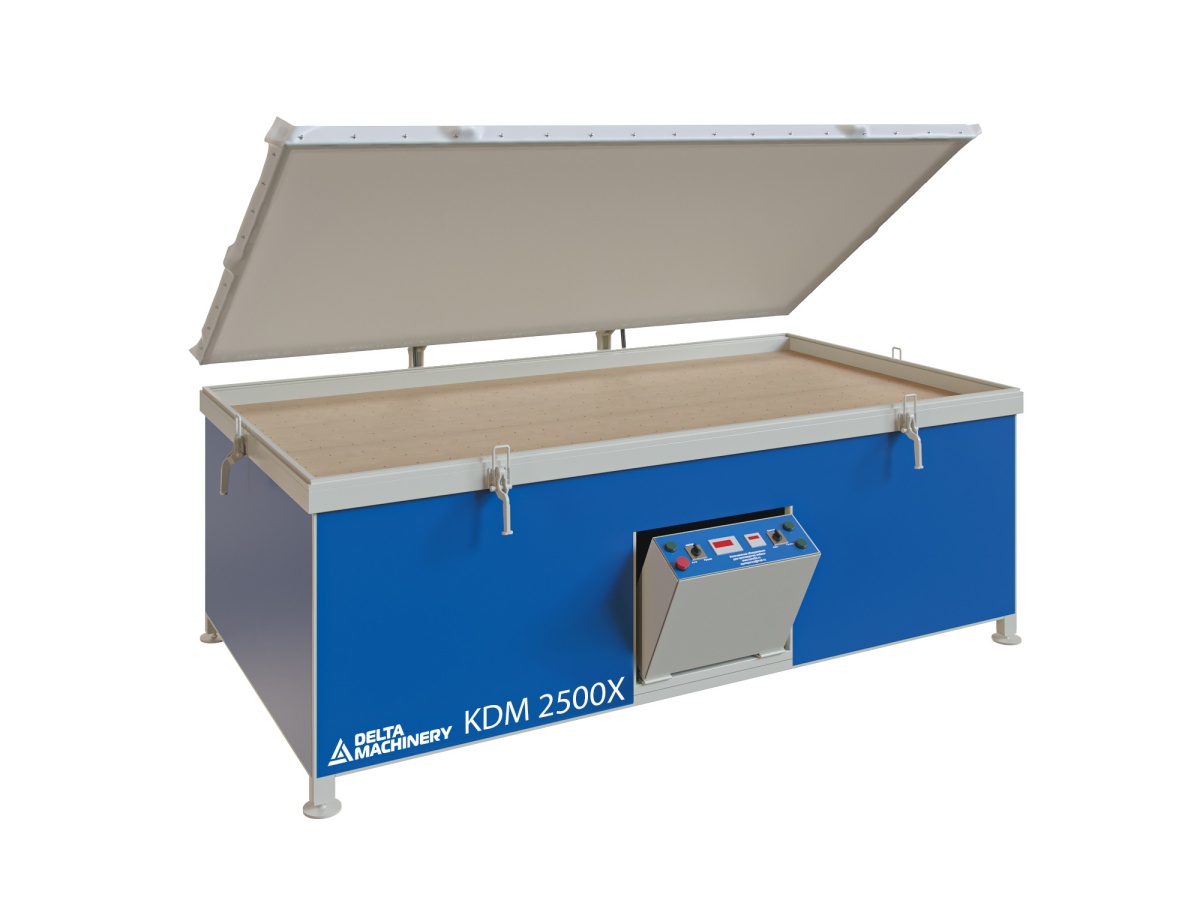

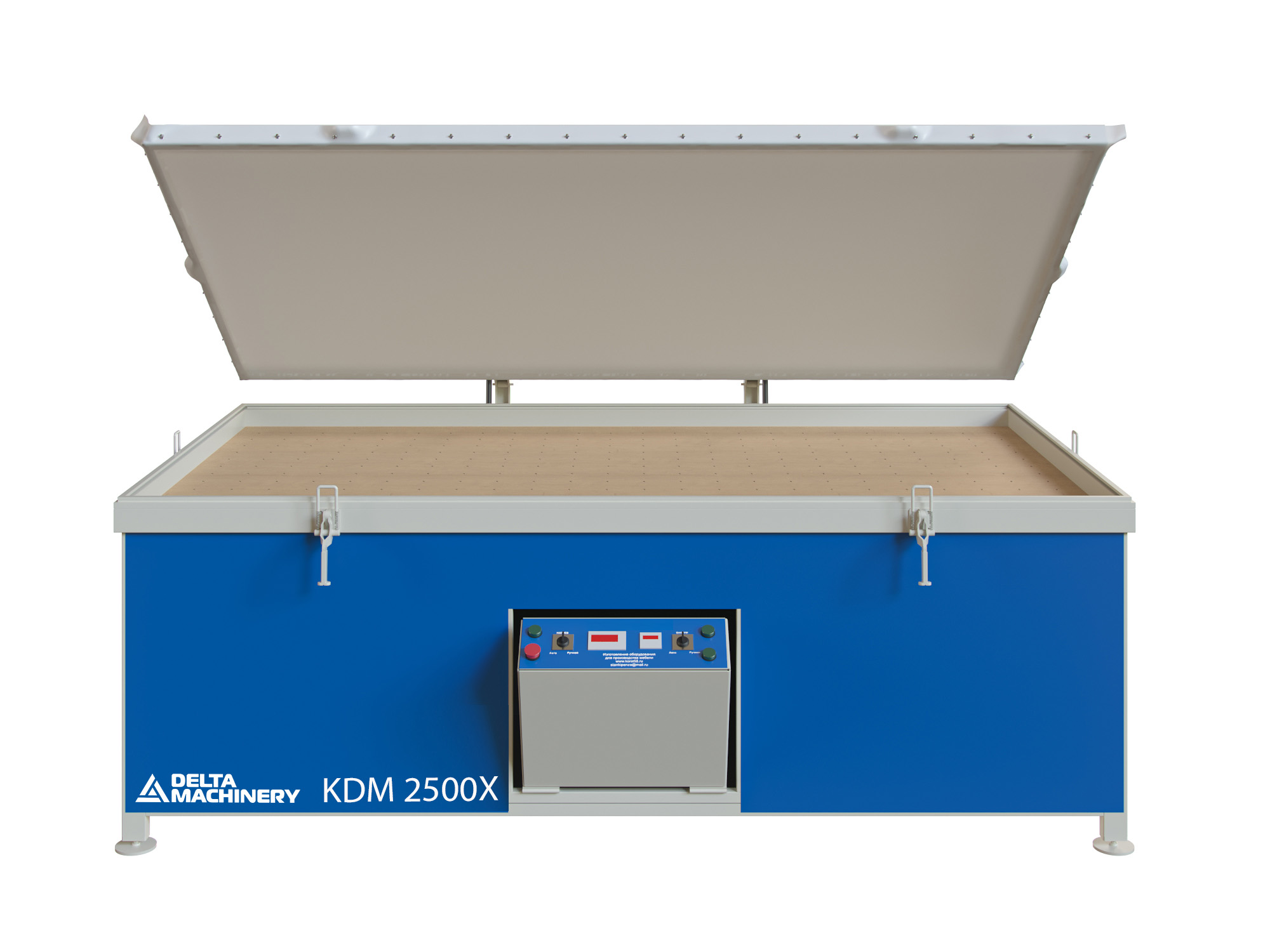

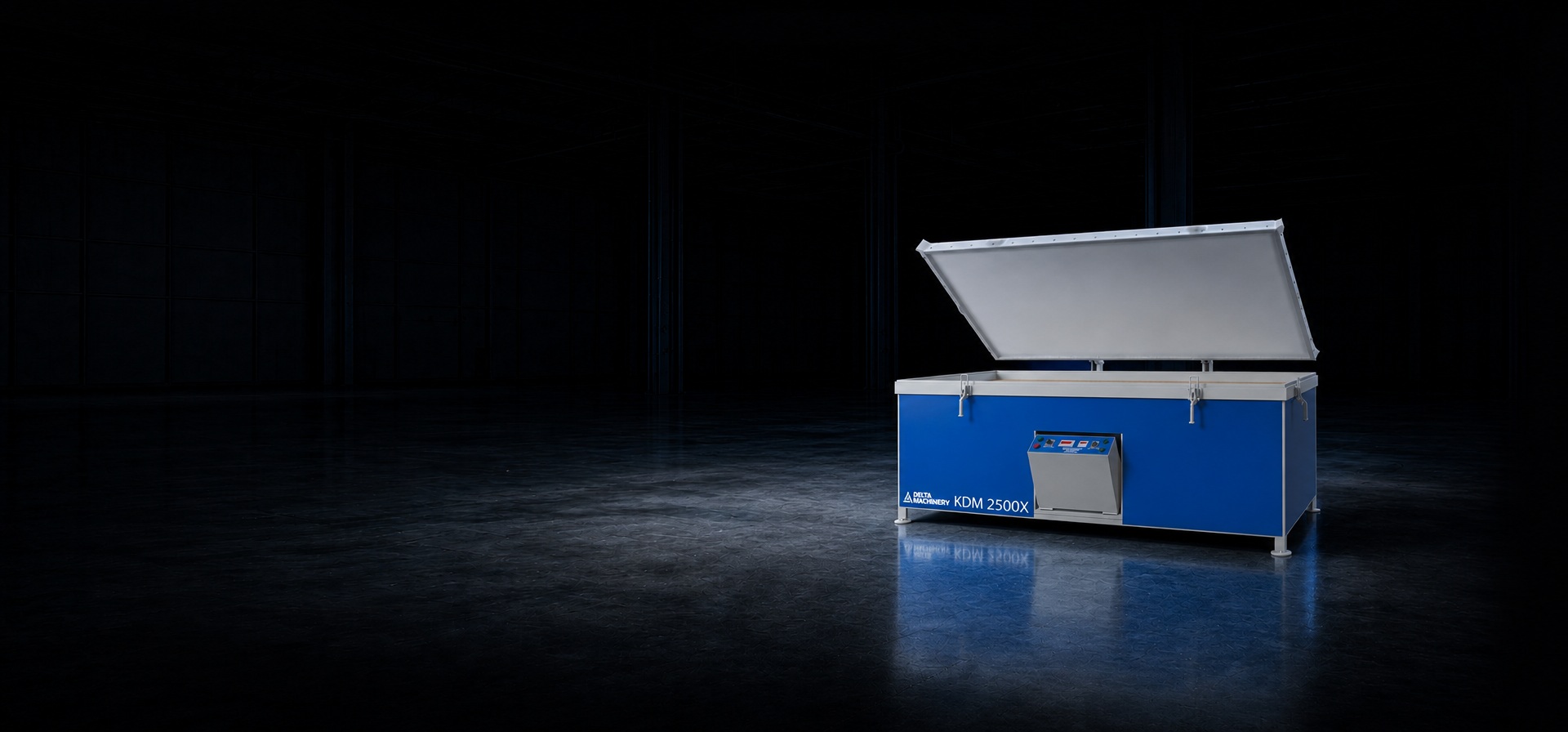

Вакуумный пресс KDM 2500Х (холодный)
Артикул: 46054
Напряжение: 380 В
Вес: 250 кг
Назначение
Вакуумный пресс KDM 2500Х отличается от обычных вакуумных прессов тем, что у данного пресса отсутствует термомодуль, а так же нагрев.
Холодный вакуумный пресс предназначен для склеивания заготовок, а так же для их облицовки шпоном, текстурной бумагой с помощью мембраны.
Пресс поставляется в комплекте с силиконовой мембраной 2.0х1500х2650мм с крепежом к прижимной рамке.
Применение
Вакуумный пресс для мебели KDM 2500Х – это удобное и эффективное оборудование, специально созданное для облицовки мебельных фасадов (МДФ, ДСП и т.п.) шпоном, пластиком, текстурированной бумагой.
Вакуумный пресс KDM 2500Х спроектирован и изготовлен для небольших цехов, которые занимаются производством мебели с применением МДФ фасадов, и организаций, которые занимаются изготовлением дверей.
Станок выгодно выделяется компактностью и простотой в использовании.
Схема обработки
Конструктивные особенности
ПРИЖИМНАЯ РАМКА
Прижимная рамка на специальных газовых упорах помогает жестко зафиксировать облицовочный материал (плёнку ПВХ, шпон, пластик, текстурированную бумагу) перед процессом облицовки мебельных фасадов.
ЗАЩЁЛКИ ПРИЖИМНОЙ РАМКИ
Защёлки прижимной рамки, в базовой комплектации – усиленные, механические. Так же возможна установка пневматических защелок (дополнительная опция) для их автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).
РАБОЧИЕ СТОЛЫ
Рабочие столы с покрытием МДФ для корректной работы вакуумной системы без потери давления. Так же возможно сделать рабочий стол из оцинкованного листа (дополнительная опция).
ВЫДВИЖНОЙ ПУЛЬТ УПРАВЛЕНИЯ
Выдвижной пульт управления для безопасной и удобной транспортировки станка, а также для удобства во время работы. Выдвижной механизм, в отличии от статичного, защищает пульт управления от повреждения и предотвращает случайное травмирование оператора.
ОПОРНЫЕ ПЛАСТИНЫ
Регулируемые опорные пластины в качестве «ног» станка помогают установить его по уровню даже при отсутствии ровного пола в рабочем помещении.
ПЛАСТИНЧАТО-РОТОРНЫЙ НАСОС
Вакуумный пластинчато-роторный насос с масляным уплотнением в базовой комплектации станка. Обладает высокой мощностью, обеспечивает заявленный паспортный уровень вакуума. В отличии от водокольцевых насосов, масляные пластинчато-роторные вакуумные насосы не перегреваются и не кипят.
Дополнительные опции
ПНЕВМОЗАЖИМЫ
Пневмозажимы (80 000 руб. комплект на 1 стол) на прижимную рамку для автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).
ПОДЪЕМНЫЙ РАБОЧИЙ СТОЛ
Подъемный рабочий стол (130 000 руб.) специальный механизм обеспечивает ход рабочего стола вверх и вниз. Данная опция необходима при облицовке криволинейных заготовок или заготовок большой высоты. Можно укомплектовать данной опцией любой вакуумный пресс.
ОЦИНКОВАННЫЙ ЛИСТ
Покрытие рабочего стола - оцинкованный лист (6 000 руб. на 1 стол). Его преимущество заключается в том, что при обрезке плёнки, после окончания процесса вакуумирования, оцинкованный лист не повреждается ножом, в отличии от МДФ, но у рабочего стола с оцинкованным листом есть один существенный минус - он хуже пропускает вакуум, потому что в данном случае стол "не дышит" в отличии от покрытия МДФ. Мы не рекомендуем использовать оцинкованный лист для облицовки глубоких фасадов и фасадов с глубокой фрезеровкой. Размер листа 2500х1250мм
КРЕПЛЕНИЕ МЕМБРАНЫ
Быстросъемное крепление мембраны (8 000 руб. на 1 стол) (мембрана не включена в стоимость пресса, приобретается отдельно).
ВАКУУМНЫЙ НАСОС
Пластинчато-роторный вакуумный насос с масляным уплотнением SV-063 (80 000 руб.) SV-063 пластинчато-роторный насос с масляным уплотнением. Производительность – 63 м3/ч. Мощность двигателя – 2,2 кВт. Остаточное давление – 50 Ра.
ВЫРАВНИВАНИЕ
Выравнивание рабочего стола (40 000 руб.). Опция необходима если Вам важен идеально ровный рабочий стол, с минимальными допусками, для получения изделий наивысшего качества.
| Длина рабочего стола | 2440 мм |
| Ширина рабочего стола | 1310 мм |
| Полезная площадь рабочего стола | 3,27 м2 |
| Электроустановка | 380В 50Гц |
| Потребляемая мощность вакуумной системы | 0,75 кВт |
| Производительность насоса | 25 м3 |
| Марка насоса | SV-025 |
| Давление прессования | 9 тн/м2 |
| Автоматическая регулировка вакуума | да |
| Ручная регулировка вакуума | да |
| Длина (транспортировочная) | 2640 мм |
| Ширина (транспортировочная) | 1940 мм |
| Высота (транспортировочная) | 1000 мм |
| Вес | 250 кг |
