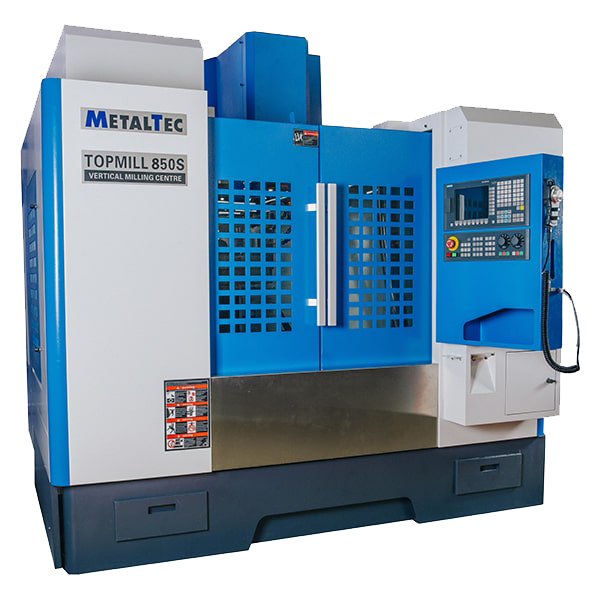

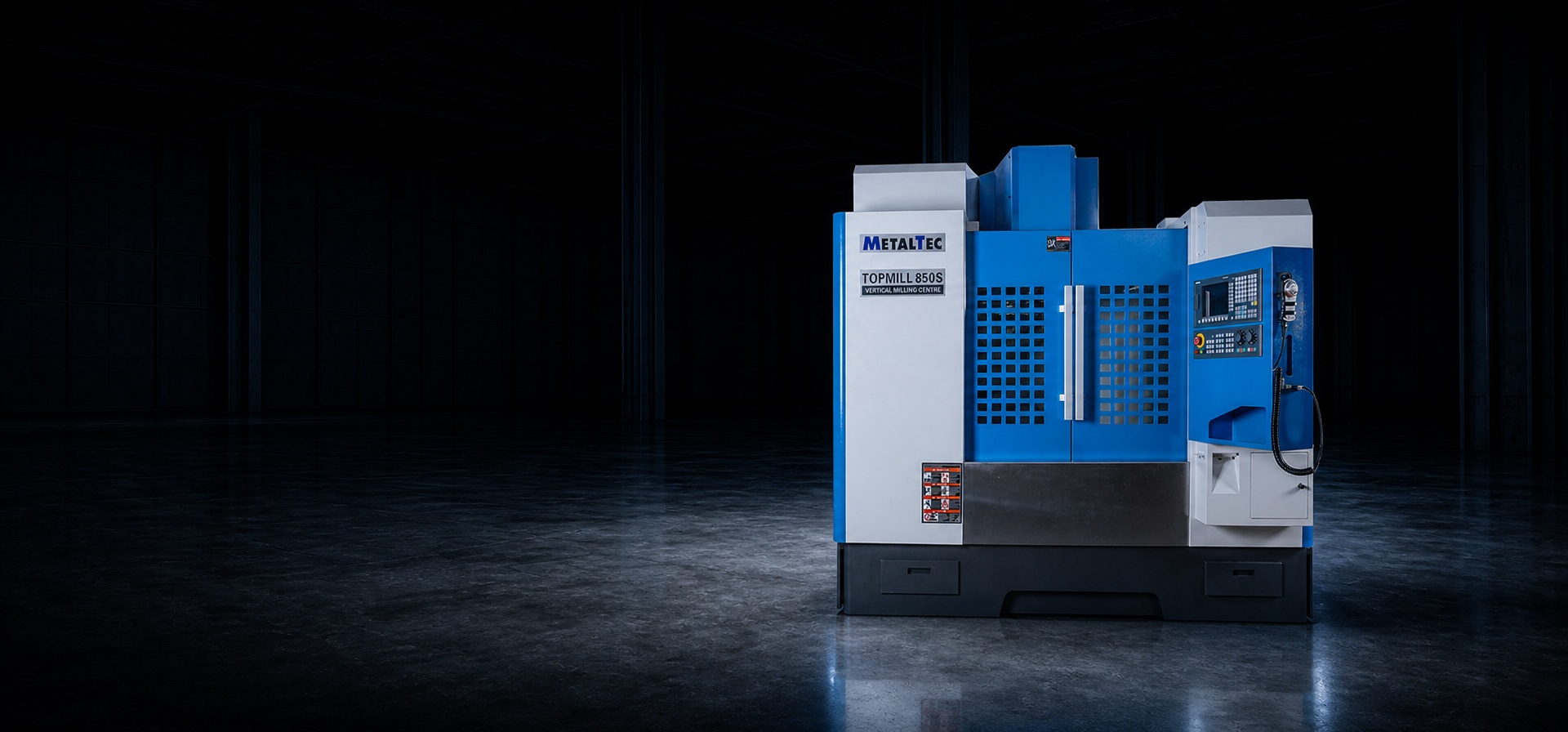

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S

Краткие характеристики:

Размер рабочего стола: 1000 х 500 мм

Наибольшая нагрузка на стол: 580 кг

Мощность электродвигателя главного привода: 5,5 / 7,5 кВт

Вес: 5500 кг

Прайс-лист (.xls 0 Kb)

29 288 683 ₸

Заказать

Назначение

Вертикальные многоцелевые обрабатывающие центры TOPMILL 850S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Конструктивные особенности

**4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀170 ММ С ЗАДНЕЙ БАБКОЙ)**

Станок оснащен поворотным столом диаметром 170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.

Поворотный стол оборудован 3-х кулачковым патроном, так же в комплект входит ручная задняя бабка.

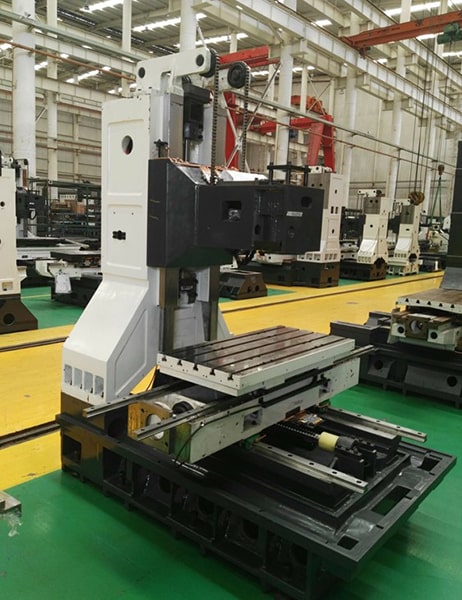

**ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА**
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.

Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

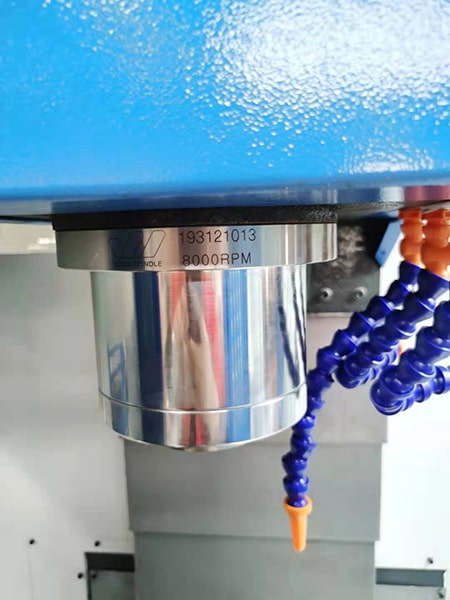

**ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ**
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань).

Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.

Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

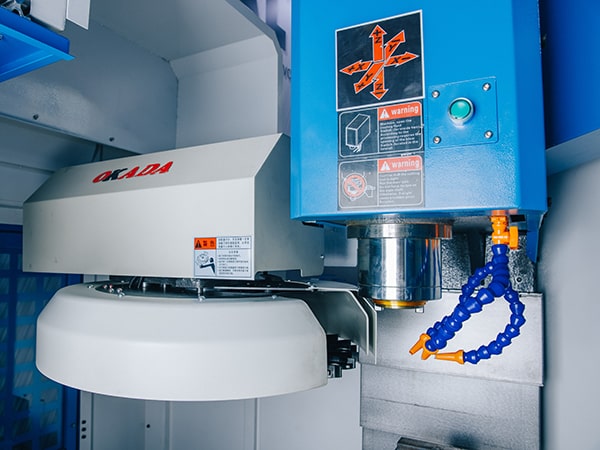

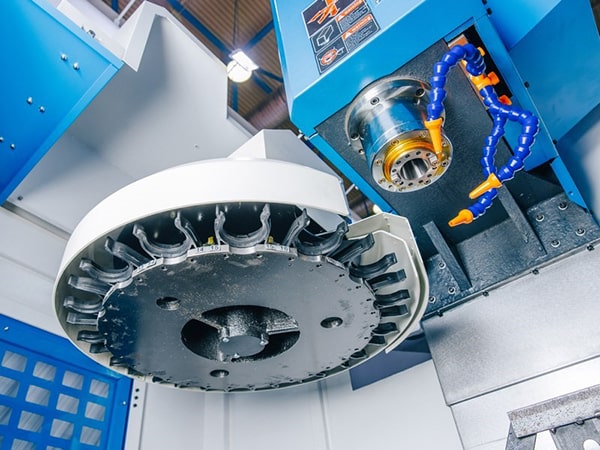

**МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ)**

Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

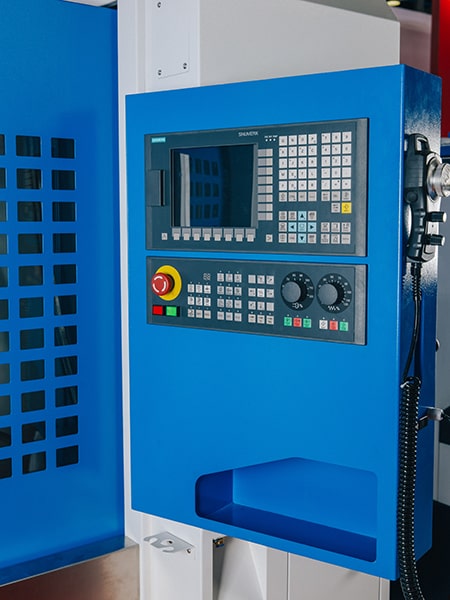

**СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED**

Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);

Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;

Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;

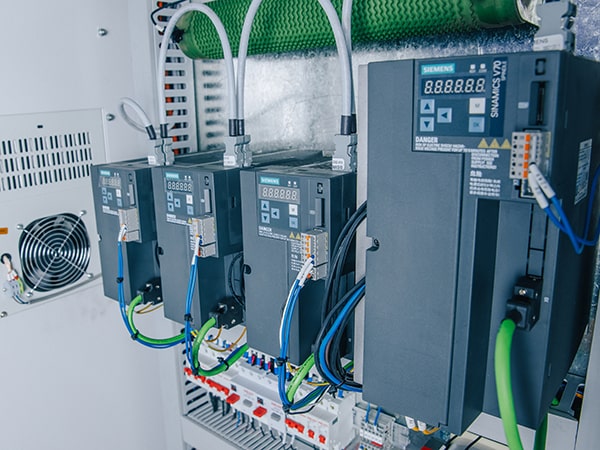

**ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS**

Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

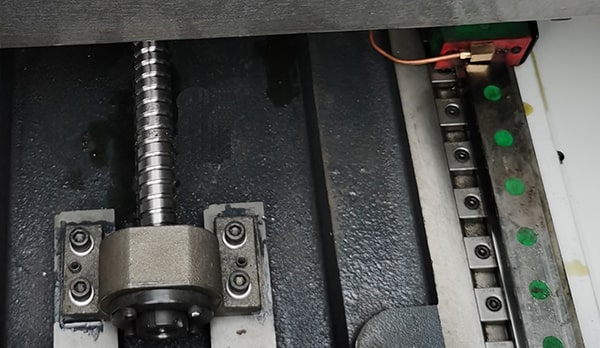

**ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)**

Высокая технологичность; Продолжительный период эксплуатации; Высокие скорости перемещения; Высокая несущая способность; Простота смазки и взаимозаменяемость.

**СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ**

Предназначена для охлаждения инструмента во время обработки.

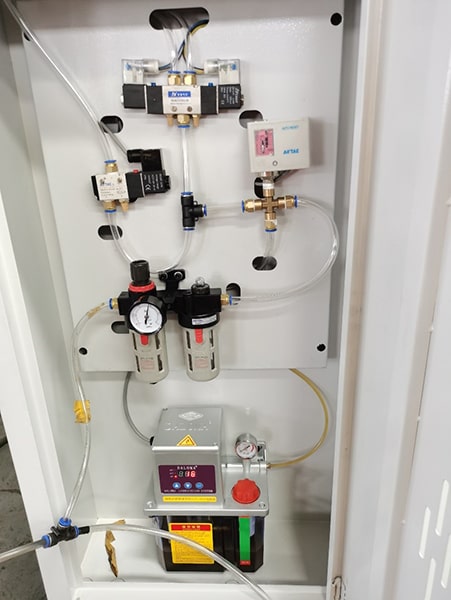

**АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ** Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

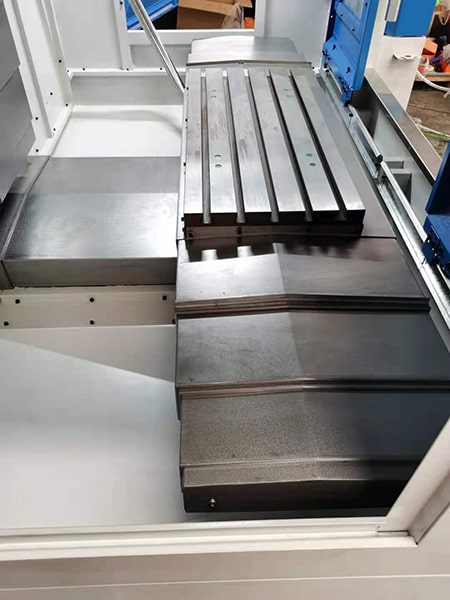

**ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ**

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.

Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

Модель	TOPMILL 850S
Размеры рабочего стола, мм	1000 х 500
Наибольшая нагрузка на стол, кг	580
T-пазы стола, мм	18 х 150 х 5
Перемещение по оси X, мм	800
Перемещение по оси Y, мм	450
Перемещение по оси Z, мм	510
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150 - 660
Расстояние от шпинделя до колонны, мм	610
Направляющие перемещения, X / Y / Z	Линейные направляющие (С3)

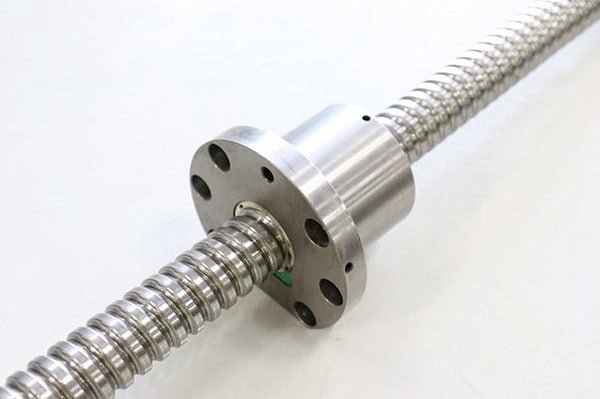

Шарико-винтовые пары, X / Y / Z	4012 / 4012 / 4012 (Класс точности P4)
Шпиндель VOLIS (Тайвань) – ременной привод:
Обороты шпинделя, об/мин^-1	8000
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт	5,5 / 7.5
Инструментальная система OKADA (Тайвань):
Тип хвостовика инструмента	ВТ40
Емкость магазина инструмента	24
Максимальный вес устанавливаемого инструмента, кг	8
Максимальный диаметр устанавливаемого инструмента, мм	100
Максимальная длина устанавливаемого инструмента, мм	300
Быстрые перемещения по осям Х / Y / Z, мм/мин	30 000 / 30 000 / 20 000
Скорость обработки, мм/мин	1 - 10 000
Точность позиционирования, мм	± 0,005 / 300
Повторяемость, мм	± 0,003 / 300
Напряжение, В / Частота, Гц	380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт	20
Давление воздуха, МПа	0,6
Габаритные размеры:
Длина, мм	2800
Ширина, мм	2300
Высота, мм	2560
Вес, кг	5500

Шпиндель / BT40	POSA VOLIS (Тайвань)
Магазин автосмены инструмента / BT40 - 24T	OKADA (Тайвань)
ШВП по оси Х / Y / Z / 4012 / P4	HIWIN (Тайвань)
Подшипник винтовой	NSK / FAG (Япония)
Насос-кулант	Китай
Автоматическая система смазки	Китай
Пневмосистема	AirTac (Тайвань)
Линейные направляющие квадратного сечения по осям Х / Y /Z / 45 мм	HIWIN (Тайвань)

Длина	2,8 м
Ширина	2,3 м
Высота	2,6 м
Вес	5500 кг
Обьем	16,8 м³
Общий вес	5500 кг
Общий обьем	16,8 м³
