Артикул: 02-9695

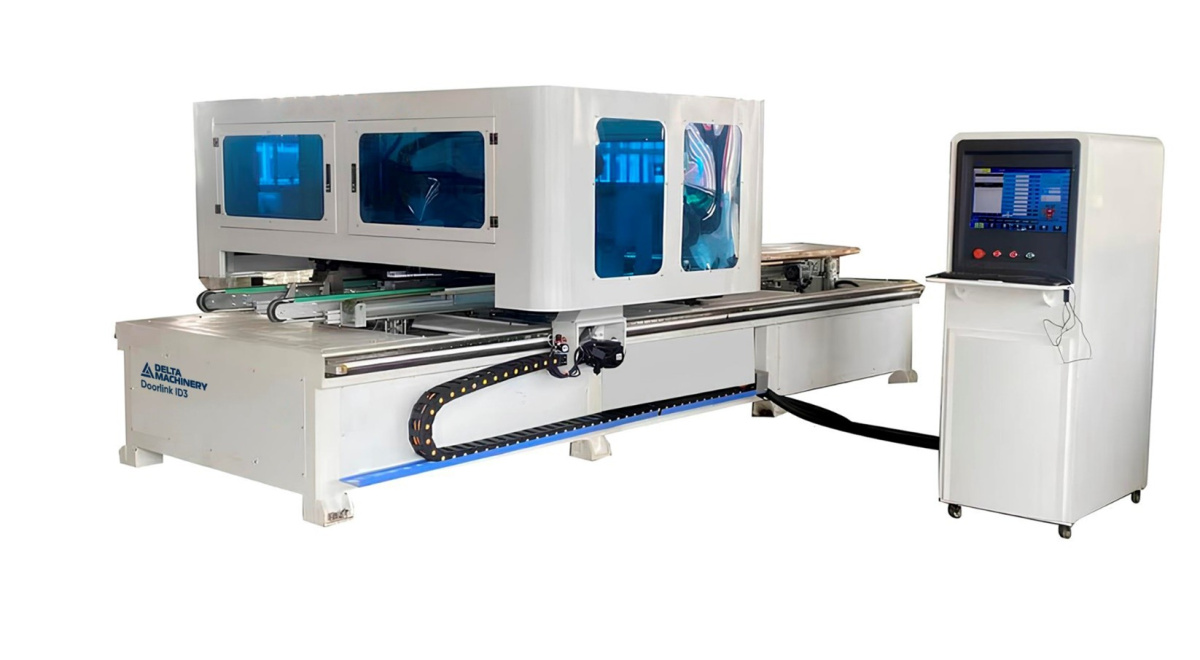

Форматно-обрезной станок с ЧПУ проходного типа Doorlink ID3 специально разработан для точного форматирования дверных полотен в размер с четырех сторон в проходном режиме. Оборудование производит автоматическую подачу заготовки в зону обработки, осуществляет автоматическую базировку дверного полотна и форматирование, с дальнейшей автоматической выгрузкой.
Станок применяется на дверных серийных производствах.
СТАНИНА
Выполнена из толстостенных стальных труб прямоугольного сечения, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ.
ПИЛЬНЫЕ УЗЛЫ
Станок оснащен Тремя пильными узлами. Два пильных узла одновременно производят пиление по ширине дверного полотна. Третий пильный узел попеременно производит форматирование дверного полотна по длине.
КОНВЕЙЕР И РАБОЧИЙ СТОЛ
Вакуумный рабочий стол представляет собой две траверсы для удержания полотна во время обработки, стол имеет систему центрирования дверного полотна что существенно облегчает и ускоряет процесс обработки. Так же станок оснащен конвейерной системой загрузки и выгрузки заготовок.
КОНВЕЙЕРЫ ДЛЯ УДАЛЕНИЯ ОБРЕЗКОВ
С правой и левой сторон от рабочих столов, со стороны обрезки дверного полотна по длинной стороне, установлены приводные ленточные конвейеры для удаления обрезков.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Линейные направляющие сечением 25 мм за счет повышенной устойчивости и жесткости, обеспечивают высокую точность перемещения портала и пильных узлов по осям X, Y и Z.
СИСТЕМА УПРАВЛЕНИЯ
Промышленная система управления специально разработана для удобства и скорости работы на дверных производствах.
ЭЛЕКТРОКОМПОНЕНТЫ СТАНКА
На оборудовании используется одни из самых надежных комплектующих в мире SCHNEIDER Electric и Катайского лидера CHINT.
БЛОК ПОДГОТОВКИ ВОЗДУХА
Для обеспечения стабильной работы всех пневмоцилидров на станке предусмотрен блок для сушки и смазки сжатого воздуха.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Позволяет дистанционно осуществлять смазку узлов станка с помощью ручных насосов. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.
Ширина обработки, мм | 380 - 1100 |
Длина обработки, мм | 1800 - 2800 |
Толщина обработки, мм | 30 - 65 |
Диаметр основной пилы, мм | 300 x 30 |
Диаметр подрезной пилы, мм | 80 x 22 |
Мощность двигателей основной пилы, кВт | 3 x 7,5 |
Мощность двигателей подрезной пилы, кВт | 3 x 7,5 |
Мощность сервоприводов перемещения по осям, кВт | 5 x 1,1 |
Мощность привода конвейера, кВт | 0,4 |
Общая мощность, кВт | 40,5 |
Напряжение, Вт | 380 |
Рабочее давление, мПа | 0,5 - 0,7 |
Аспирационные выходы, шт / мм |
1 x 200 5 x 100 |
ГАБАРИТНЫЕ РАЗМЕРЫ | |
Длина, мм | 5200 |
Ширина, мм | 3000 |
Высота, мм | 2300 |
Масса станка, кг | 3500 |
Длина, мм | 5200 |
Ширина, мм | 3000 |
Высота, мм | 2300 |
Вес, кг | 3500 |
Устройство для сканирования QR-кода
Автоматизация производства
Стоимость по запросу
Дополнительное оборудование для автоматической загрузки и выгрузки
Комплект включает в себя податчик с присосками, для перемещения детали и рольганг с автоматической подачей.
Данный комплект можно разместить как перед обработкой так и после, либо и на погрузку и на выгрузку, что полностью автоматизирует процесс погрузки разгрузки.
83 000 CNY\ компл.
Пылеулавливающий агрегат DELTAMACHINERY серии Smart Air
от 240 000 рублей, зависит от производительности
Вихревой вакуумный насос DM-VP7500, 7,5 кВт, -38 кПа, 530 м3/час (1-ступ.)
Вихревые насосы отличаются высокой надежностью, поскольку не имеют трущихся частей и имеют относительно простой механизм работы.
72 000 рублей\шт.
Пластинчато-роторный вакуумный насос 5,5 кВт
Роторные насосы отличаются высокой надежностью, и более «глубоким» вакуумом в сравнении с другими типами насосов.
150 000 рублей/шт.
