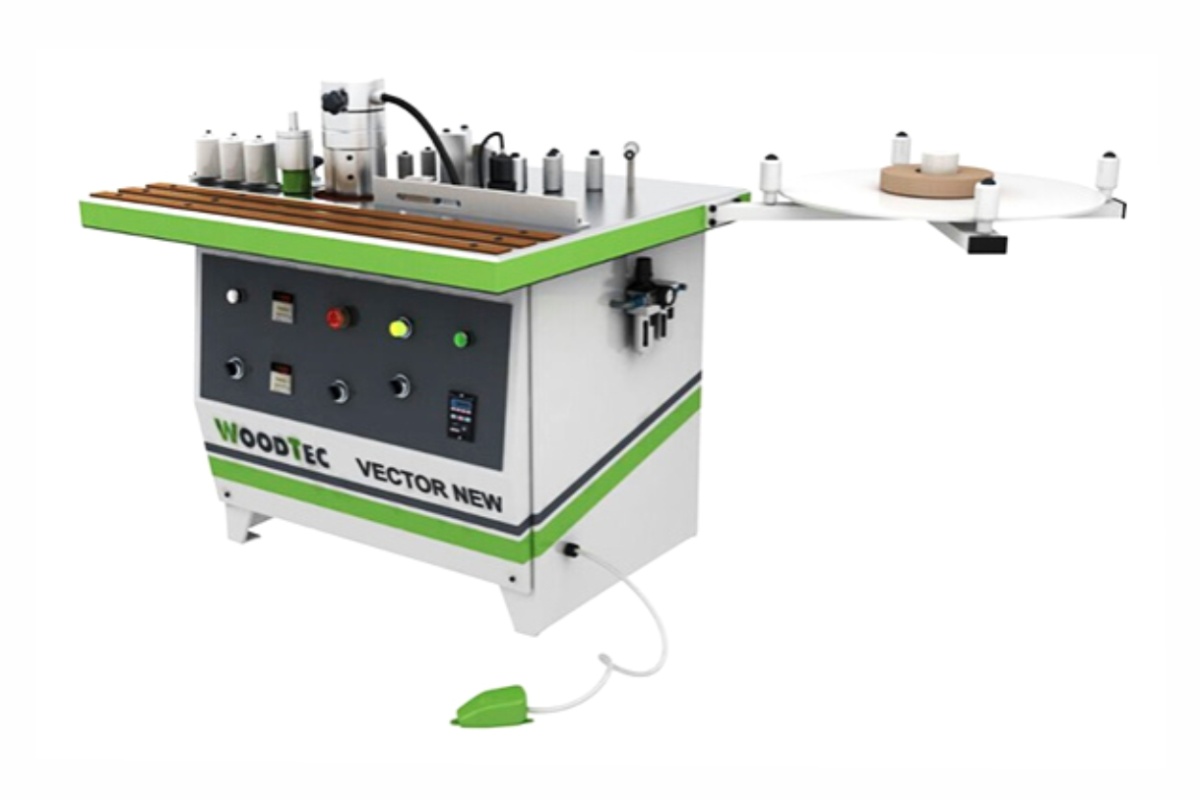

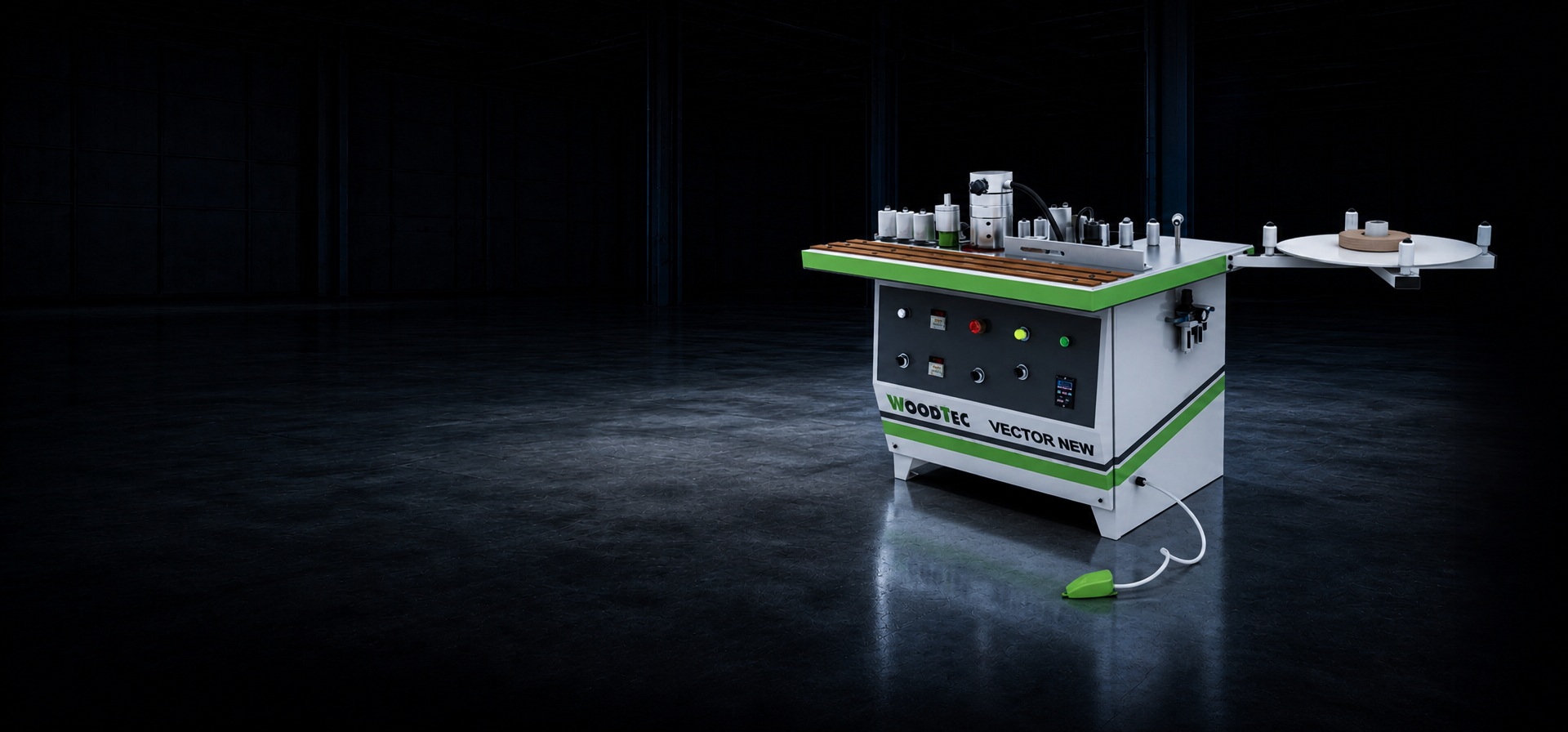

Кромкооблицовочный станок с ручной подачей WoodTec VECTOR NEW
Артикул: 4273
- Скорость подачи: 0-7 м/мин
- Общая мощность: 2,5 кВт
- Вес: 230 кг
Назначение
Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.
Приклеивание ведется при ручной подаче заготовки.
Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.
Применение
Идеально подходит для применения на предприятиях по производству корпусной мебели
(офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
Предназначение
Отличительные особенности
- - Скорость подачи с плавной регулировкой 0 - 14 м/мин.
- - Бачок для клея-расплава с электронным блоком контроля температуры.
- - Два клеенаносящих вала.
- - Резервуар для клея под клеенаносящими валами.
- - Регулировка количества наносимого клея.
- - Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с макс. сечением 3 x 40 мм.
- - Прижимные ролики 3 шт.
- - Приводной ролик с плавным изменением скорости подачи.
- - Магазин подачи рулонного кромочного материала D600 мм.
- - Счетчик длины кромки.
- - Пульт управления на передней панели станка.
- - Регулятор сжатого воздуха, маслораспылитель.
Конструктивные особенности

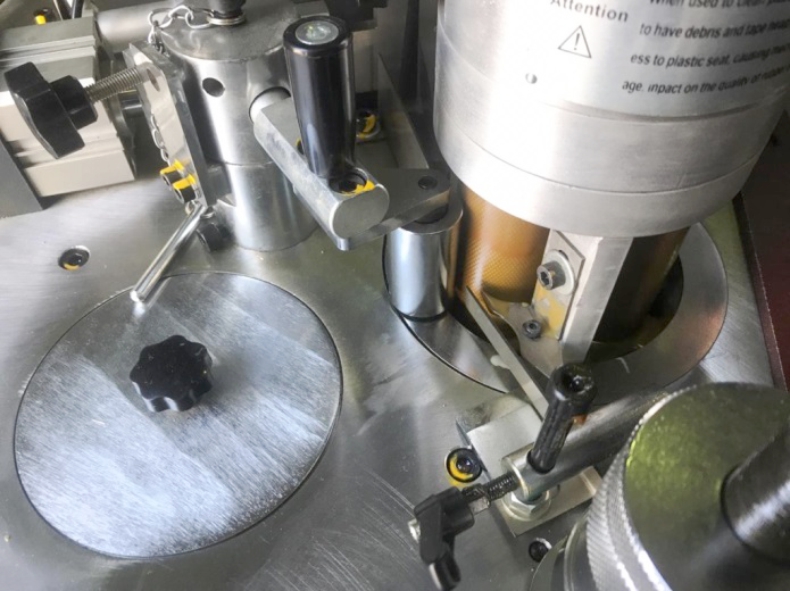

КЛЕЕВОЙ УЗЕЛ
Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку.
Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов.

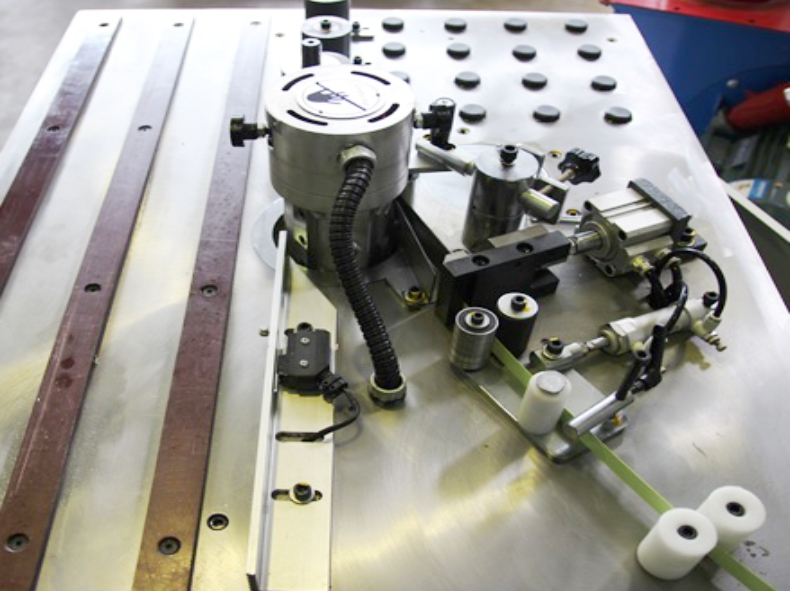

НАПРАВЛЯЮЩИЙ КРОМОЧНЫЙ КАНАЛ
Не требуется настройка на толщину кромки. Кромочный канал состоит из четырех роликов.
Производиться регулировка ограничительной планки только на ширину кромочного материала.

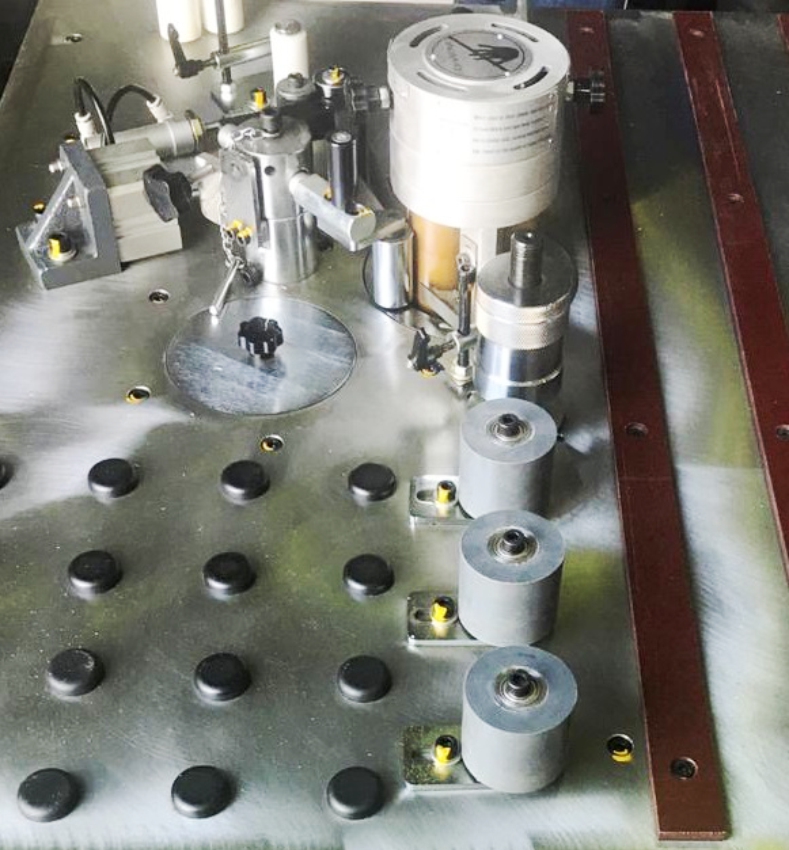

ПРЕСС ГРУППА
Зона прижима состоит из трех роликов, выполненных их резины. Обеспечивает лучшее приклеивание кромки, по сравнению с пластиковыми.
Допрессовочные ролики быстро снимаются в случае приклеивании кромки на криволинейные детали.

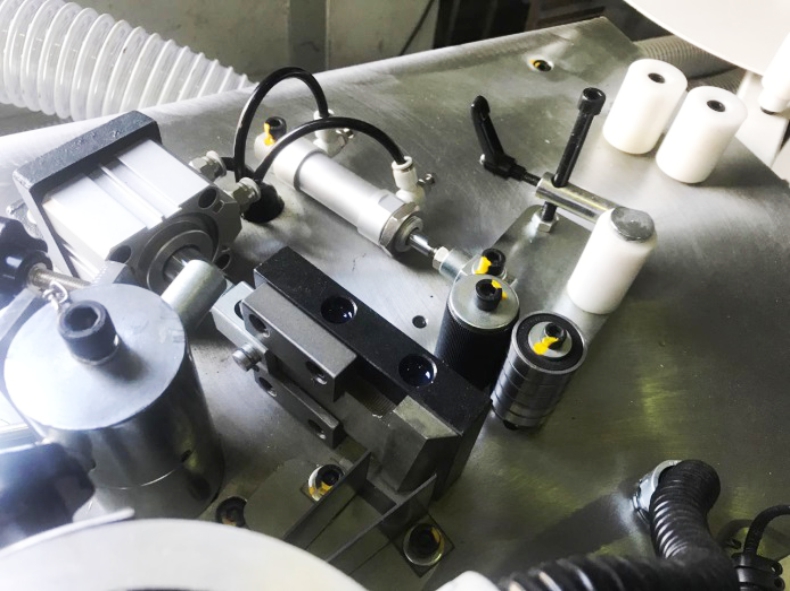

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ (ГИЛЬОТИНА)
Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.

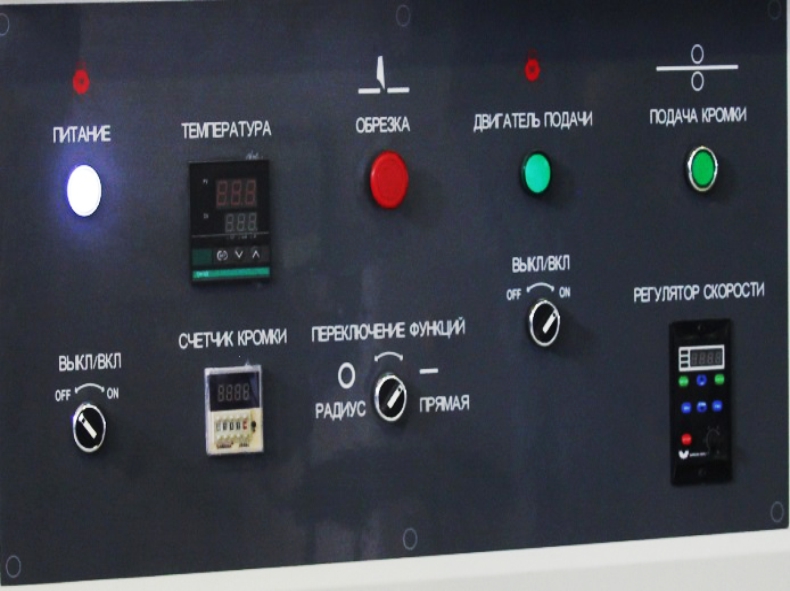

ПУЛЬТ УПРАВЛЕНИЯ
Пульт управления находиться на передней панели станка.
Смена режима обработки с криволинейных деталей на прямолинейные, осуществляется с помощью переключателя.

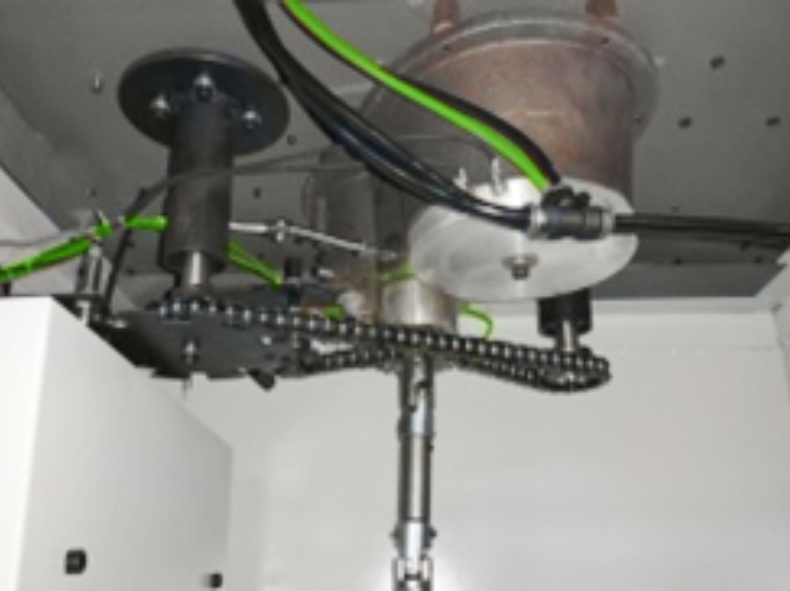

ЦЕПЬ
В станке использована цепная передача. Максимально долгий срок службы по сравнению с ременной передач.
