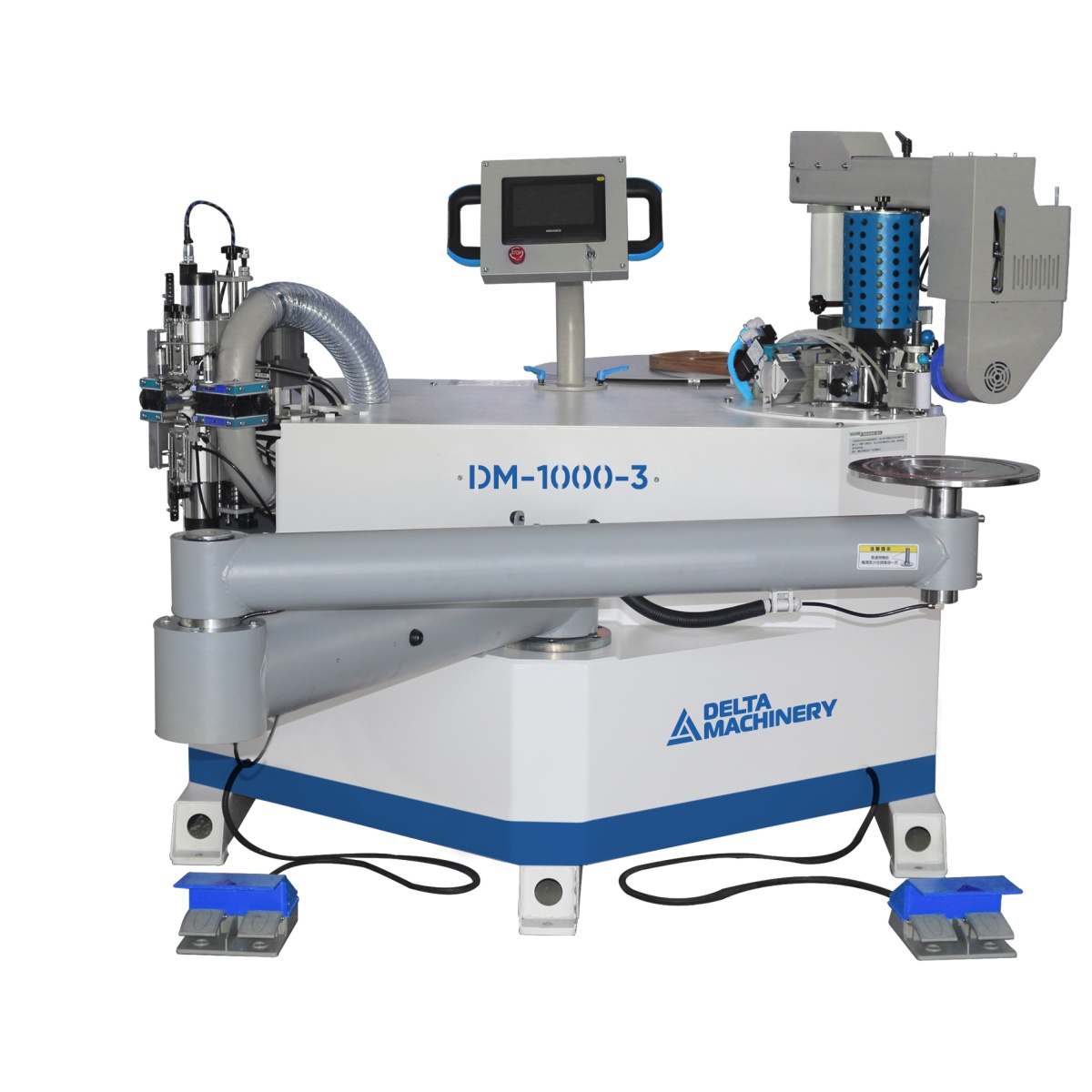

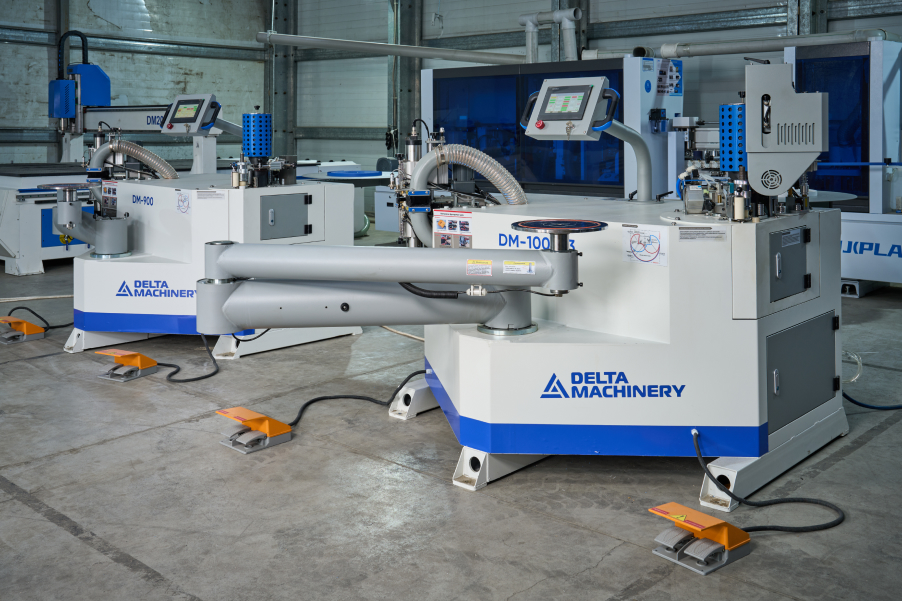

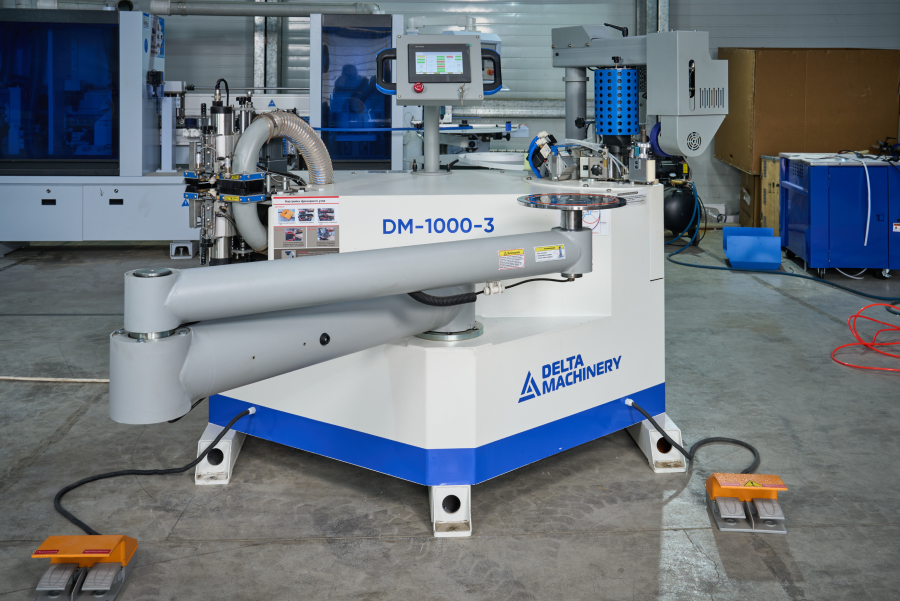

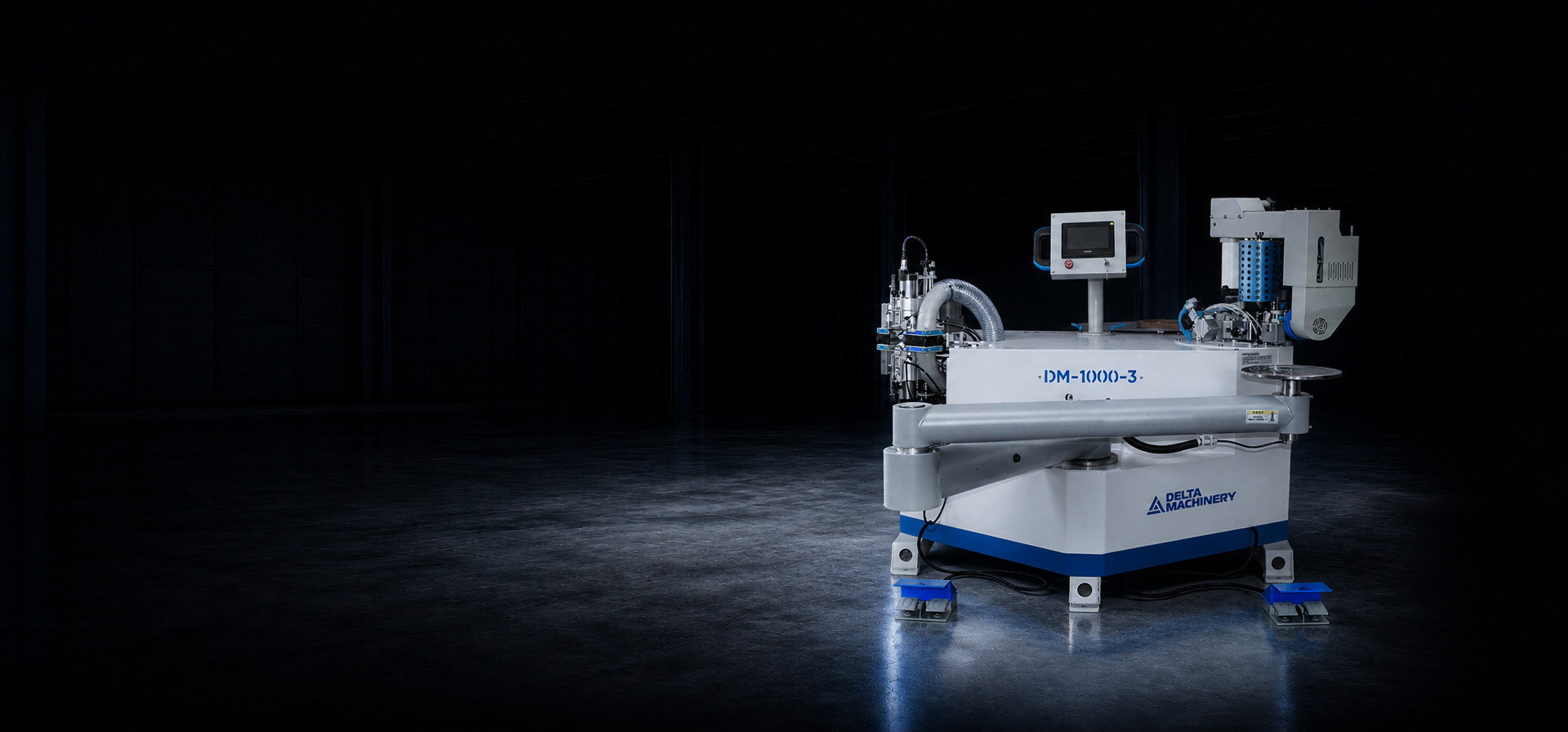

Полуавтоматический кромкооблицовочный станок DELTAMACHINERY DM-1000-3
Артикул: 01-6825
Высота кромки (детали), мм: 10-60
Толщина кромочного материала , мм: 0,5-3
Общая мощность, кВт: 6,5
Назначение
Главная особенность данного станка – это подвижная вакуумная консоль, которая позволяет без труда в одиночку приклеивать кромочный материал на крупногабаритные криволинейные и прямолинейные детали и два узла: узел для приклеивания кромки + фрезерный узел для снятия свесов, что в совокупности автоматизирует цикл работы с любыми деталями
Конструктивные особенности
Подача детали на узле приклеивания кромки может осуществляться в автоматическом режиме с помощью специального устройства подачи с обрезиненным роликом.

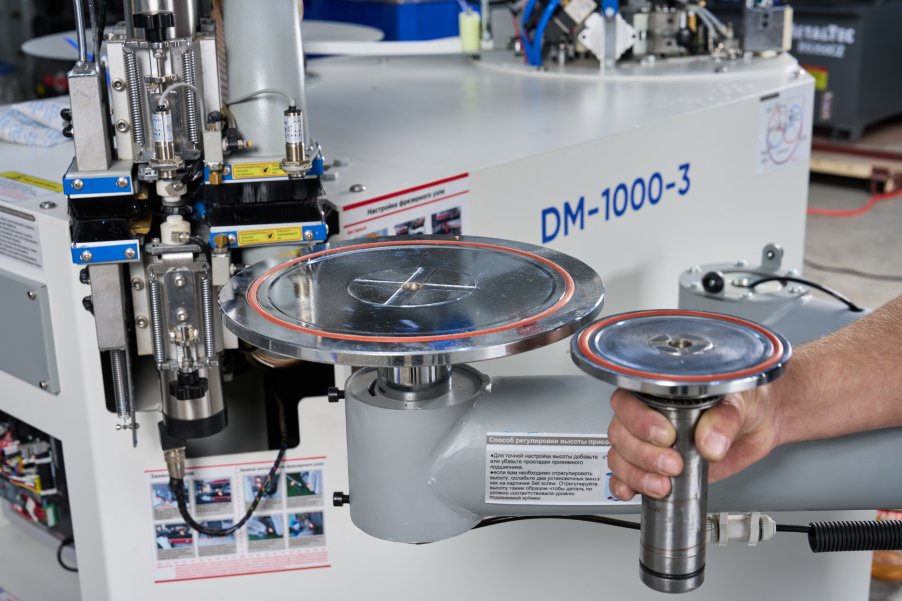

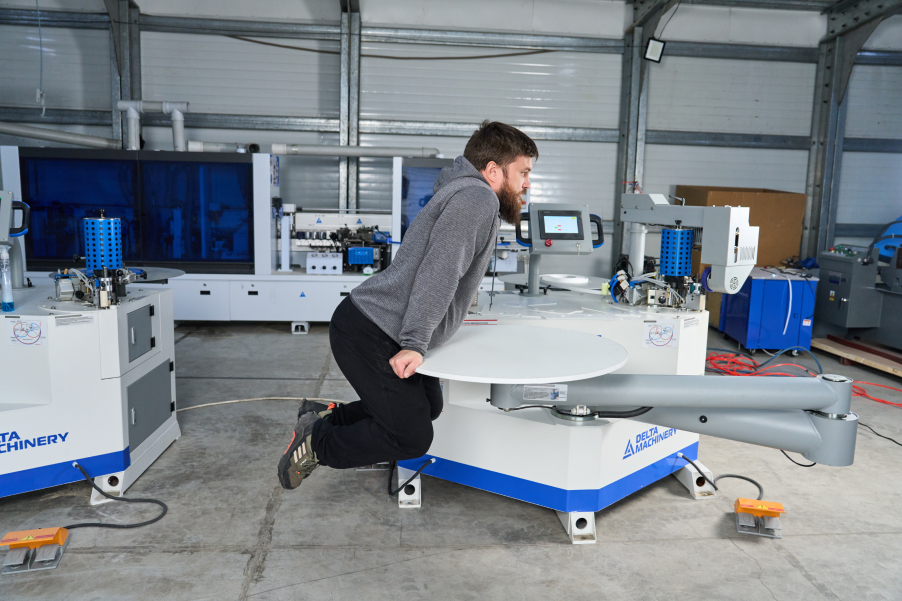

Надежная выдвижная консоль грузоподъемностью 100 кг, для перемещения детали в течении всего цикла обработки, с вакуумной фиксацией укомплектована двумя типами сменных насадок диаметром 300 мм и 140 мм, для удобства работы с различными типоразмерами деталей.

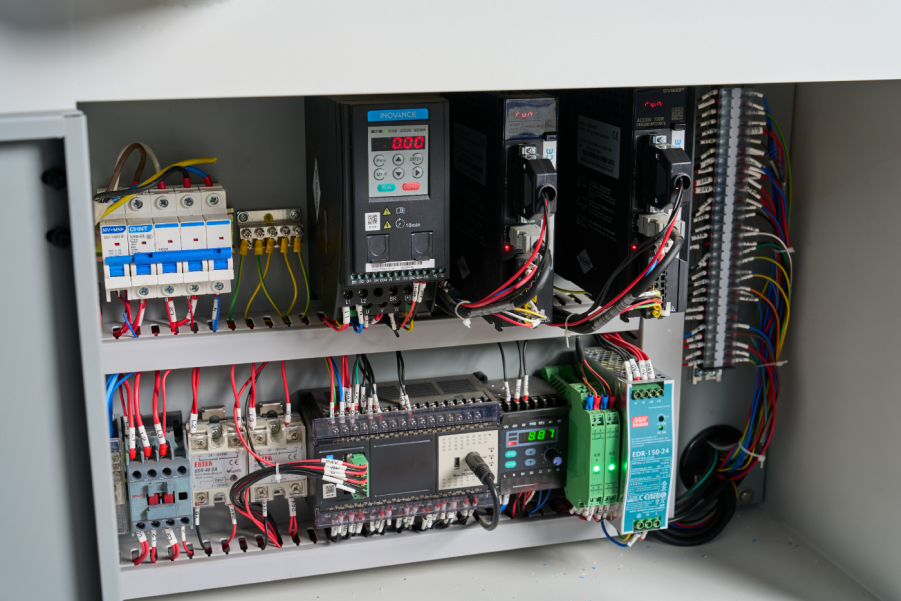

СИСТЕМА УПРАВЛЕНИЯ
Станок управляется информативным промышленным пультом .

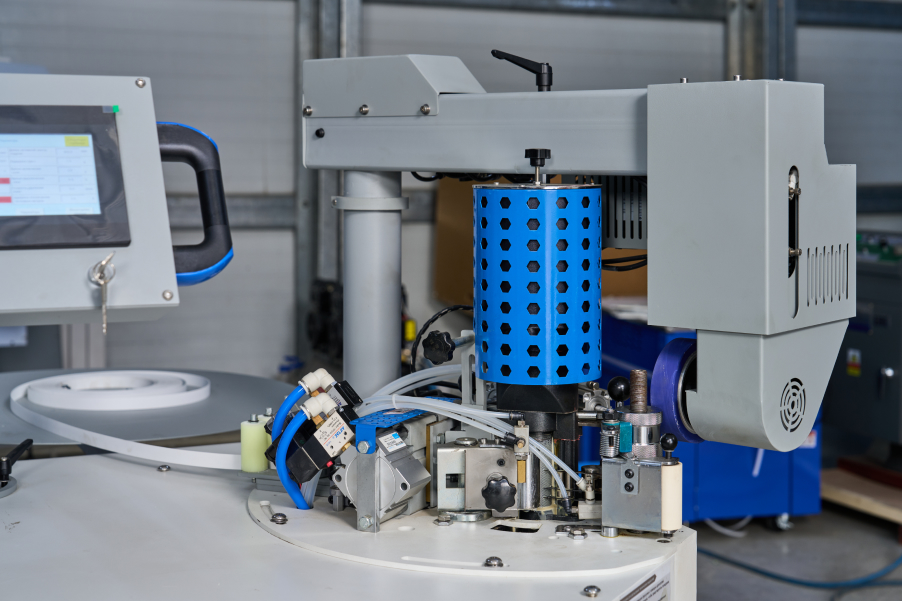

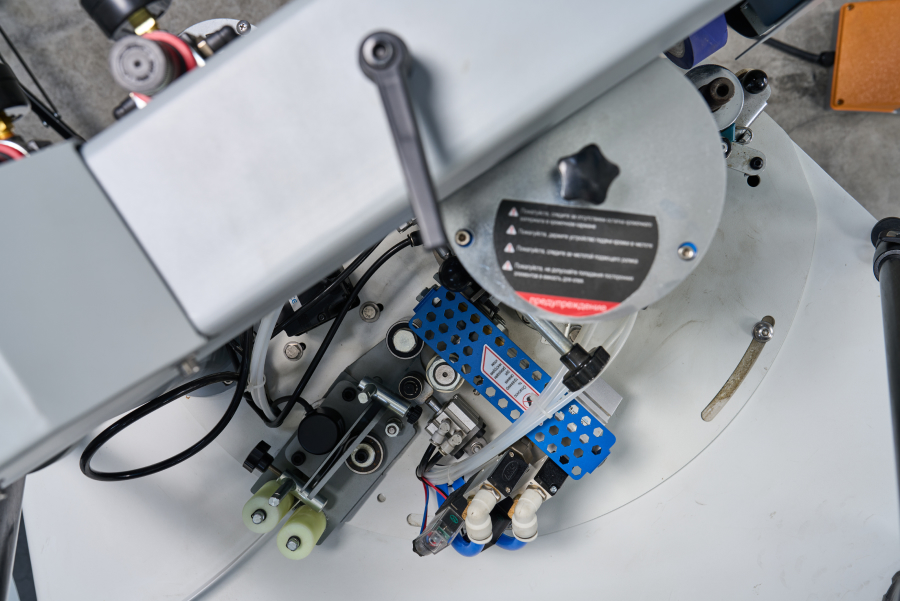

КЛЕЕВАЯ СТАНЦИЯ EVA/PUR

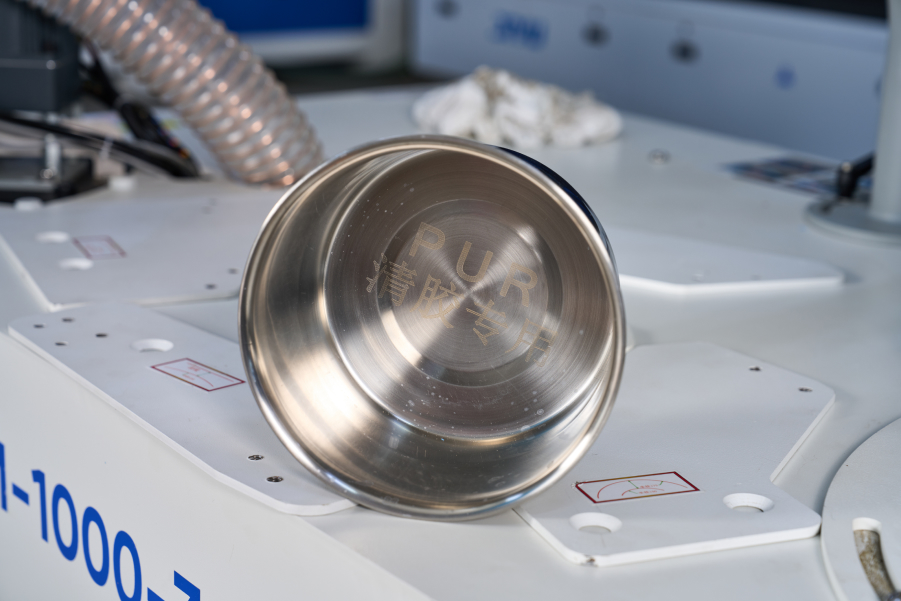

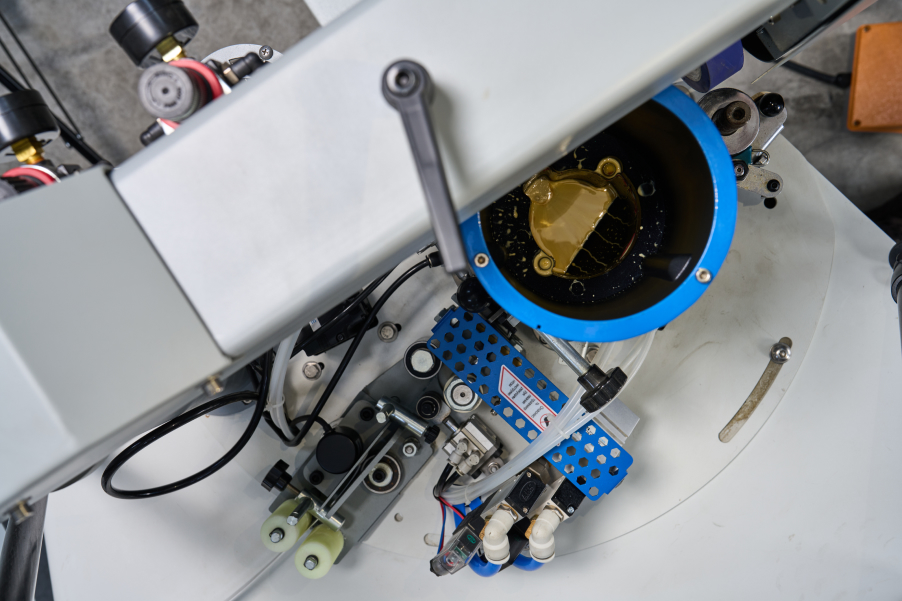

Станок оснащен универсальной клеевой ванной емкостью 2600 мл позволяющей использовать при работе клей расплав ЭВА или PUR клей в зависимости от задач.
Для получения максимально качественного результата приклеивания кромки станок оборудован форсунками для подачи разделительной жидкости в зону контакта плоскости заготовки и свеса кромки.
СИСТЕМА ПОДАЧИ КРОМОЧНОГО МАТЕРИАЛА

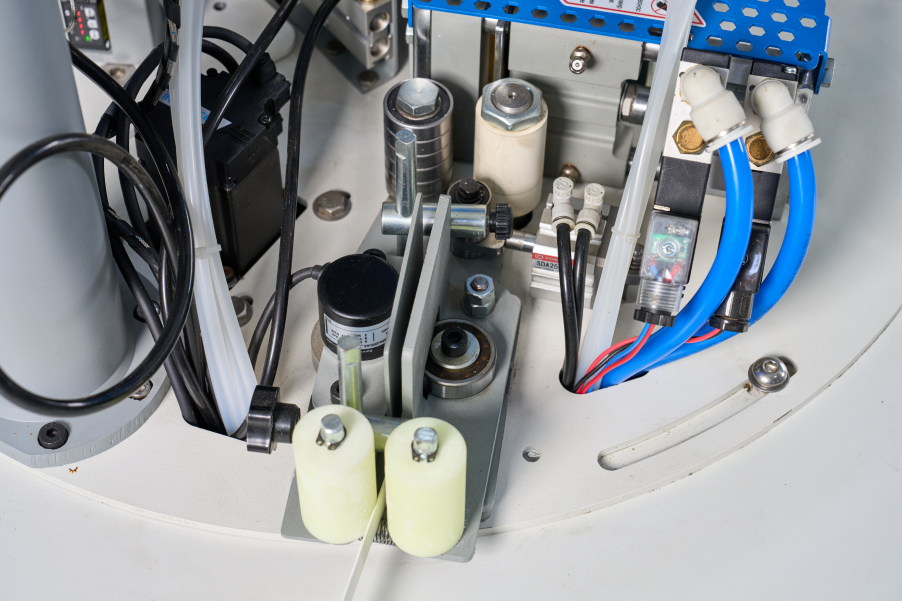

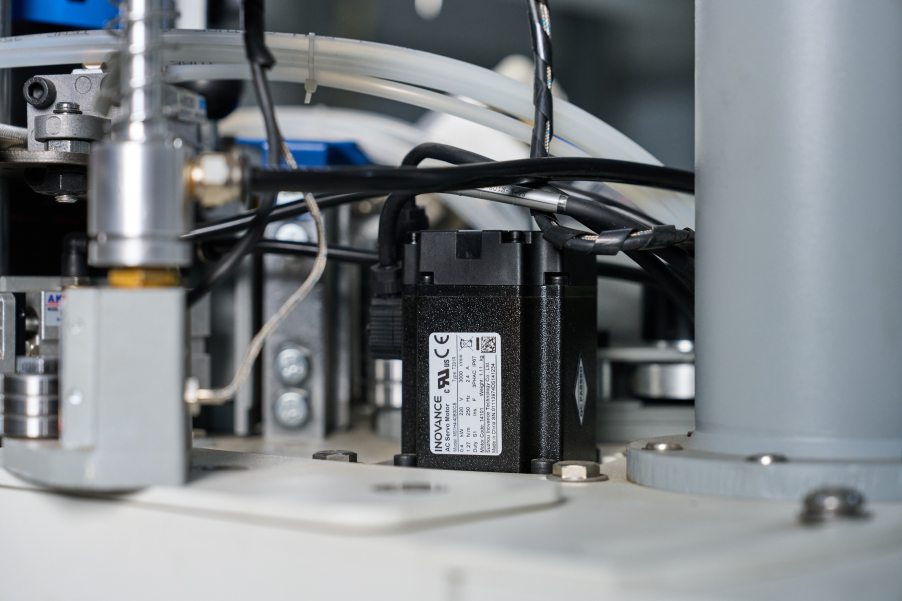

Система подачи кромочного материала с энкодером, позволяющая подавать точное количество кромки в зону приклеивания (параметр задается с пульта в мм).

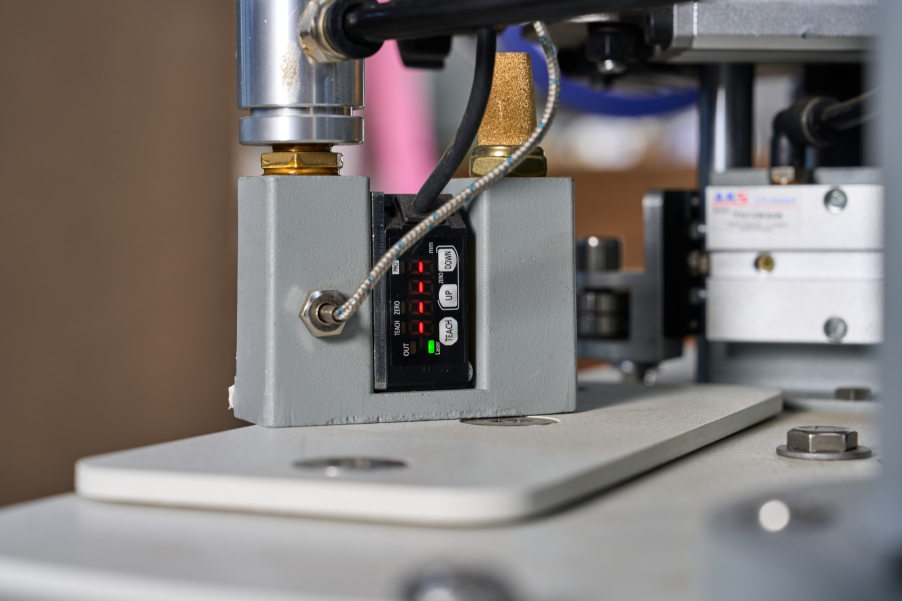

Для работы с крупногабаритными криволинейными заготовками, оклеиваемыми по замкнутому контуру, станок оснащен оптическим датчиком определения края кромки (лазером).

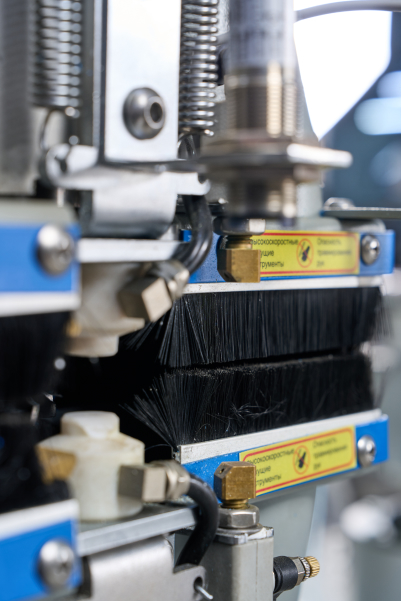

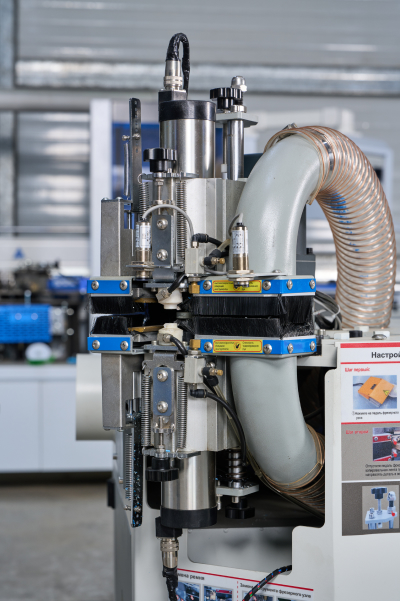

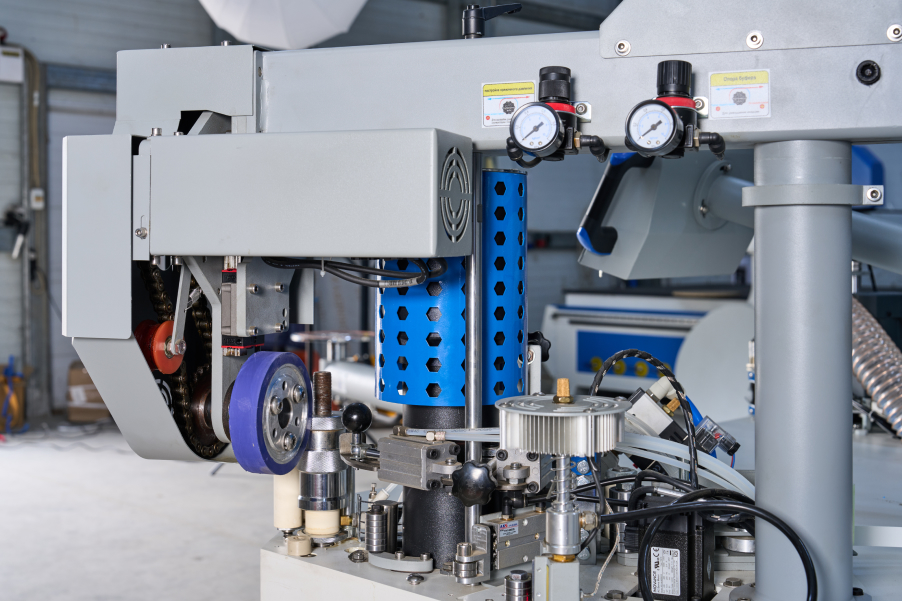

Двухсторонний фрезерный узел для снятия свесов оснащен высокооборотистыми моторами 24 000 об/мин, мощностью 800 Вт каждый. Фрезер оборудован копирами с микронастройкой по плоскости и приводным копиром с изменяемой скоростью подачи по торцу заготовки. В зону обработки нижней и верхней фрезы возможна подача разделительной жидкости с помощью форсунок расположенных на фрезерном узле.
