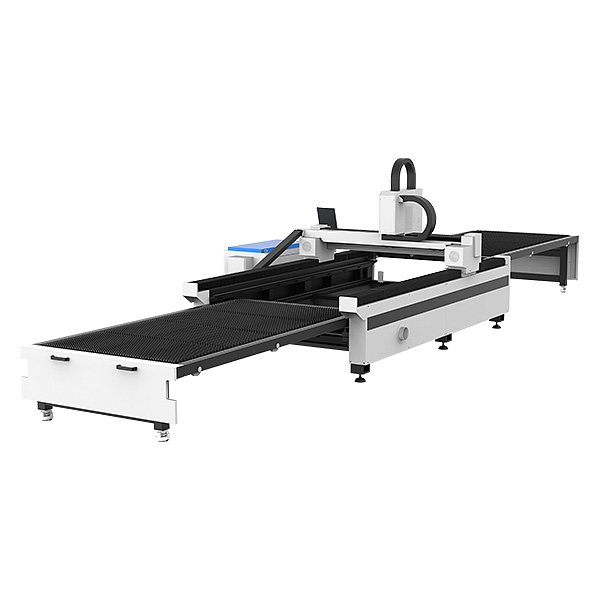

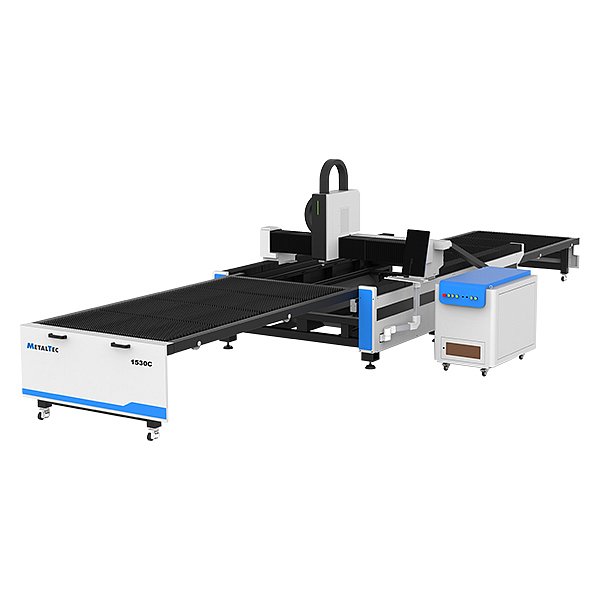

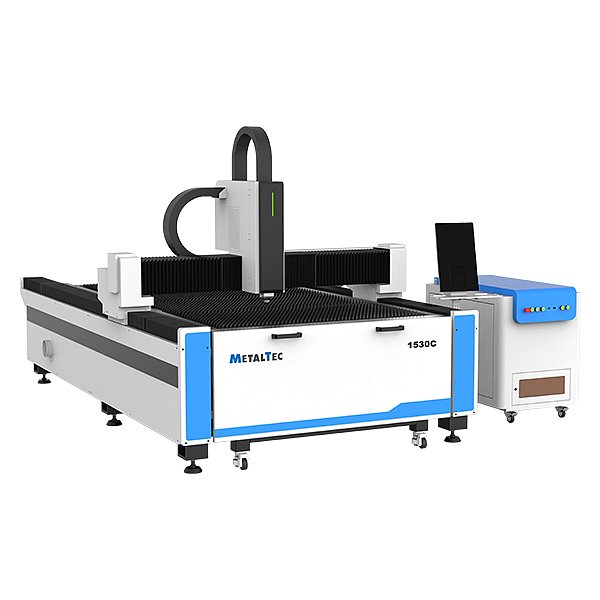

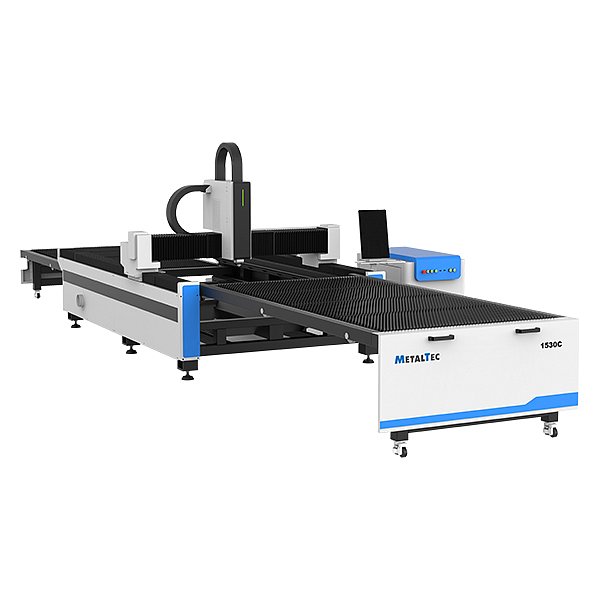

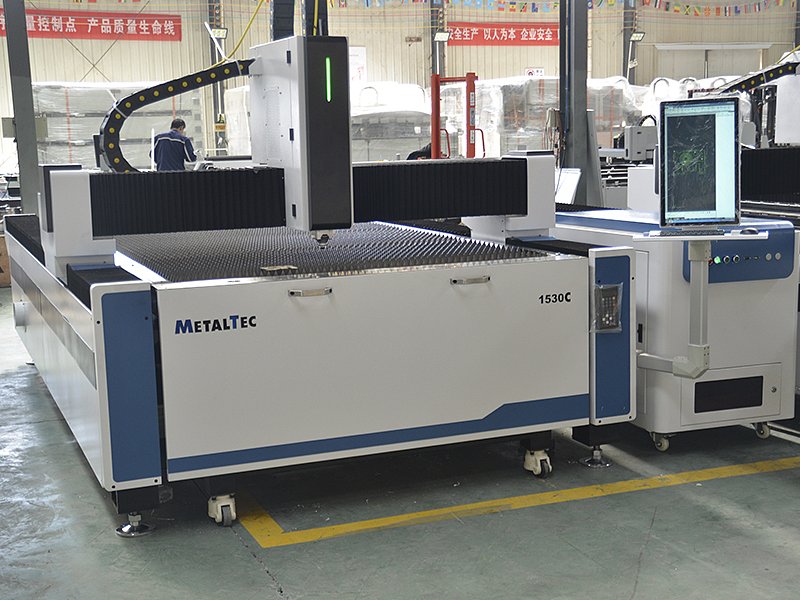

Лазерный станок MetalTec 1530 C (1500W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку. Вся структура имеет высокую прочность, и, в отличие от консольных моделей, обеспечивает стабильную работу. При производстве станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому, удается добиться жесткости конструкции и, как следствие, безупречной точности обработки. |
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ Литая алюминиевая балка портала имеет меньший вес, в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости и не деформируется со временем. |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм.
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта, обеспечивается высокоточное перемещение лазерной головки по оси Z, при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У
Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. |
ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС) Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. Лазерная головка с системой преодоления препятствий SAFE 360. |
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ)
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RU CUT V2 (SC2000 NESTING)
Локализация для российского рынка |
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
УДАЛЕНИЕ ОТХОДОВ РЕЗКИ |

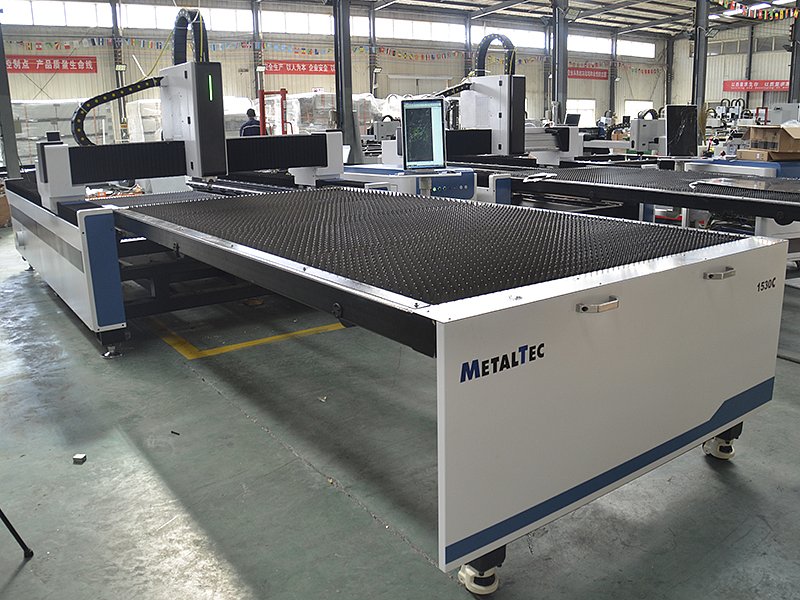

ИГОЛЬЧАТЫЙ СТОЛ
Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ. |
Модель | 1530 C (1500W) |
Рабочая зона (X x Y), мм | 1530 x 3050 |
Вид охлаждения |
Чиллер |
Направляющие по осям X / Y / Z |
HIWIN - 30 / 20 / 15 мм (квадратного сечения) |
Передача по осям X / Y |
Двухприводные зубчатаыe шестерня-рейка Garretson |
Передача по оси Z |
Шарико-винтовая пара TBI (Тайвань) |
Датчик высоты |
Автоматический |
Система управления |
RU CUT V.2 (NESTING) |
Поддерживаемые форматы файлов |
CAD, CorelDRAW, plt, AI, dxf |
Смазка |
Централизованная система смазки |
Редуктор |
SHIMPO – NIDEC (Япония) |
Электрокомпоненты |
SCHNEIDER (Франция) |
Точность позиционирования, мм |
±0,03 |
Точность повторного позиционирования, мм |
±0,02 |
Ускорение |
до 1G |
Напряжение, В |
380 |
Частота тока, Гц |
50 |
Гарантия на станок |
2 года |
Лазер | |
Тип лазера |
Оптоволоконный лазер |
Режущая голова |
METALTEC CH 3000 |
Производитель лазера |
RAYCUS |
Мощность лазера, Вт |
1500 |
Длина волны лазера, нм |
1070 |
Срок работы лазера, ч |
до 100 000 |
Гарантия на лазерный источник |
2 года |
Двигатели | |
Двигатели по осям X, Y, кВт |
Серводвигатель Leadshine 1,3 / 1 кВт (Тайвань) |
Двигатель по оси Z, кВт |
Серводвигатель Leadshine 0,4 кВт (Тайвань) |
Резка | |
Максимальная толщина резки, мм (углеродистая сталь) |
14 |
Максимальная скорость резки, м/мин |
до 30 |
Максимальная скорость холостого хода, м/мин |
до 100 |
Минимальная ширина резки, мм |
0,12 |
Габаритные размеры |
|
Длина, мм | 4400 |
Ширина, мм | 2200 |
Высота, мм | 1600 |
Вес, кг | 3500 |
