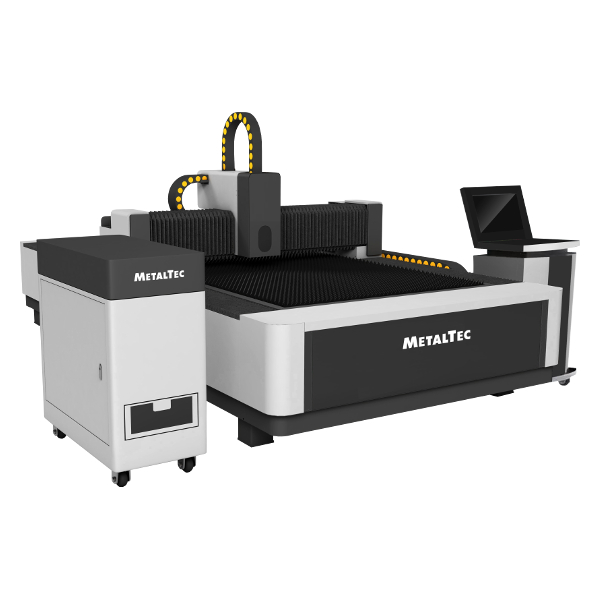

Оптоволоконный лазерный станок для резки металла MetalTec 1530 F (1000W)

12 116 972 ₸ шт.

Заказать

Назначение

Лазерный станок MetalTec 1530 F (1000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

Применение

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

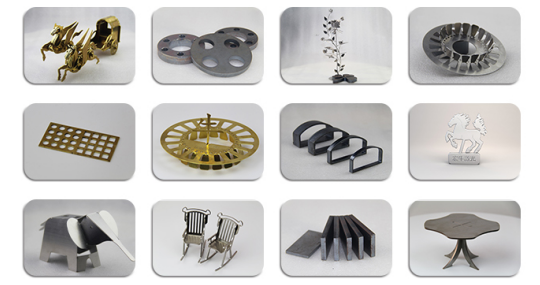

Изделия

Отличительные особенности

Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО₂ с одинаковой мощностью.
Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО₂.
Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

Конструктивные особенности

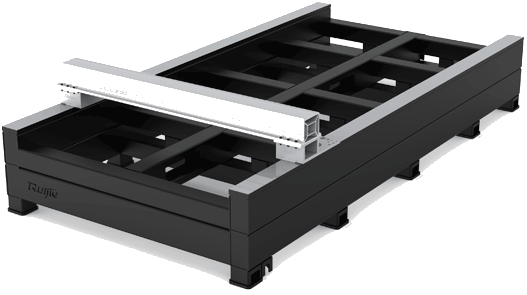

**ЦЕЛЬНОСВАРНАЯ СТАНИНА**

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

**ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ**

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

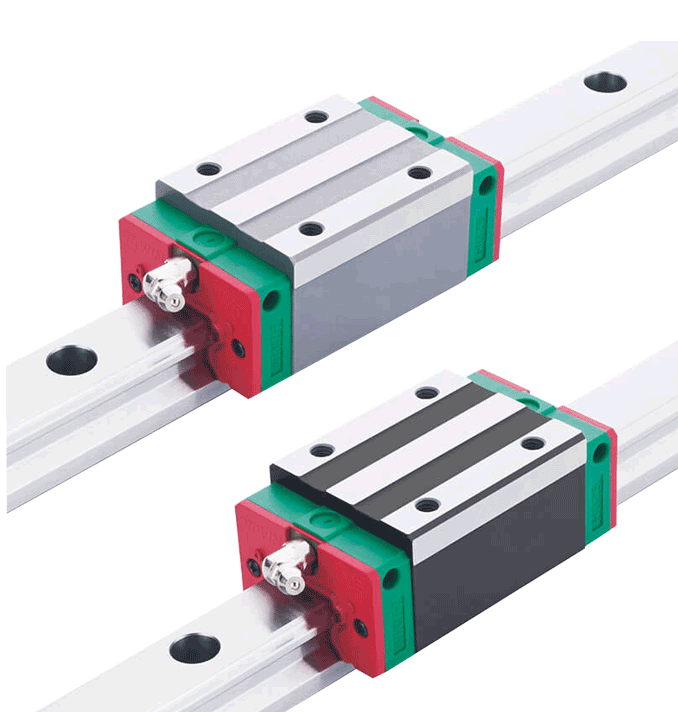

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ
НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.

**ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)**

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

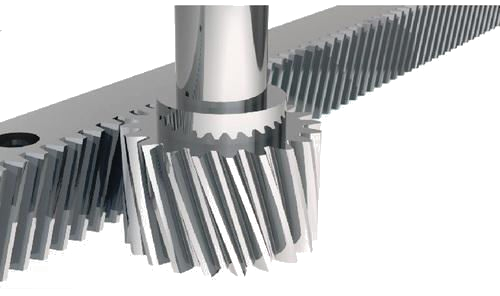

**КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У**

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

**ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР MOTOREDUCER (ФРАНЦИЯ)**

Преимущества планетарного редуктора:

Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;

Более высокий КПД;

Облегченная конструкция - вдвое компактней и легче редукторов других видов

Не требуют обслуживания в процессе эксплуатации

**ЛАЗЕРНЫЙ ИСТОЧНИК**

Станок оснащен лазерным источником компании «RAYCUS»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

**ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)**

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по осям X, Y – 0,85 кВт
Двигатель по оси Z – 0,4 кВт

РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BT109
(С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. **Лазерная головка с системой автоматической фокусировки.**

**ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3**

Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.

Функции определения и поддержания расстояния до поверхности листа в режиме реального времени.

Адаптация к любой режущей головке и насадке.

Сигнализирование при выходе за край заготовки или ударе о препятствие.

Поддержка функции поиска краев заготовки и т.д

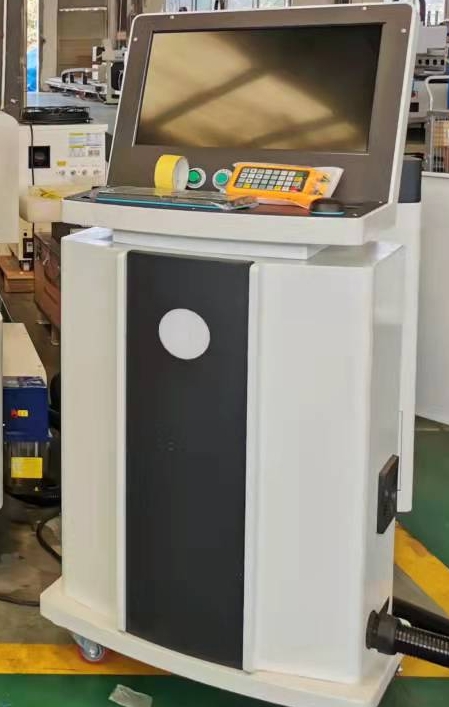

**СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У**

Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

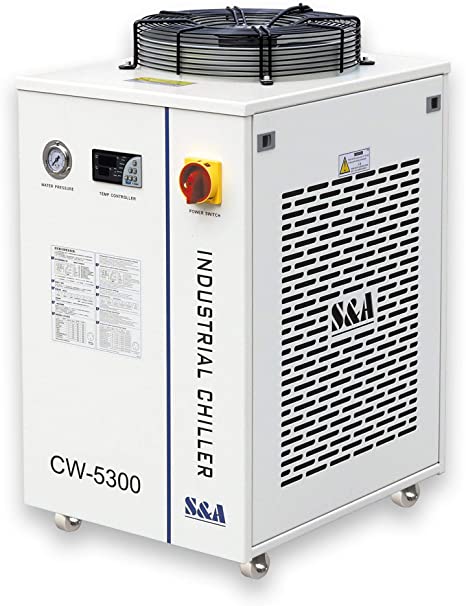

**ПРОМЫШЛЕННЫЙ ЧИЛЛЕР S&A**

Автоматический чиллер для охлаждения излучателей лазерных станков.

Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

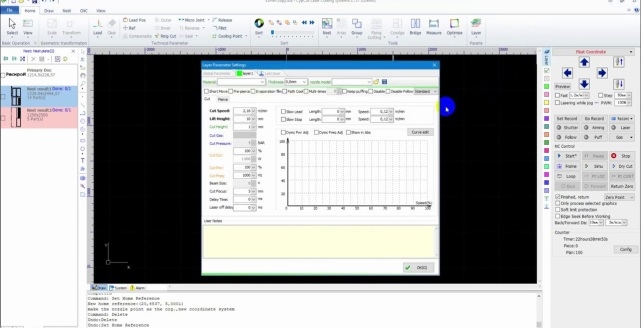

**ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»**

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
**AutoCAD, CorelDRAW, plt, AI, dxf**

**УДАЛЕНИЕ ОТХОДОВ РЕЗКИ**

Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.

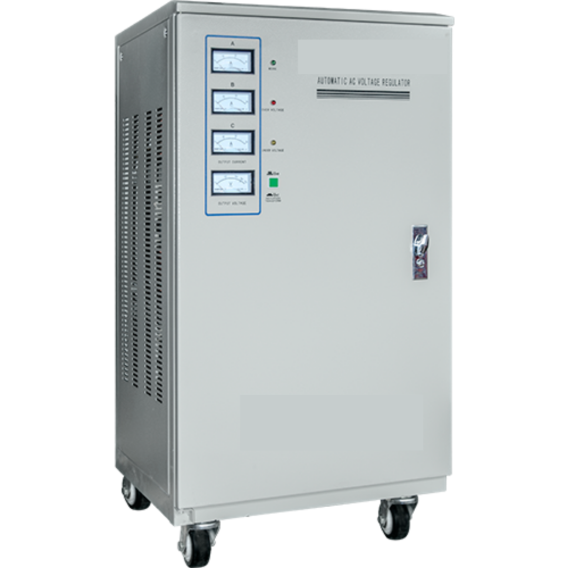

**СТАБИЛИЗАТОР НАПРЯЖЕНИЯ**

1000 Вт – 20kva
1500 Вт – 30kVa
2000 Вт – 30kVa

Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.

Модель	1530 F (1000W)
Рабочая зона (X x Y), мм	1530 x 3050
Тип лазера	Оптоволоконный лазер
Режущая голова	Raytools BM109
Производитель лазера	Raycus
Мощность лазера, Вт	1000
Длина волны лазера, нм	1070
Срок работы лазера, ч	100 000
Вид охлаждения	Чиллер S&A (Китай)
Направляющие по осям X, Y, Z, мм	HIWIN (Тайвань) - 25 (квадратного сечения)
Передача по осям X, Y	Шестерня – рейка LEITESEN (Тайвань)
Передача по оси Z	Шарико-винтовая пара TBI (Тайвань)
Двигатели по осям X, Y, кВт	Серводвигатель FUJI 0,85 (Япония)
Двигатель по оси Z , кВт	Серводвигатель FUJI 0,4 (Япония)
Датчик высоты	Автоматический - BCS 100V.3
Система управления	CypCut (FSCUT2000)
Поддерживаемые форматы файлов	CAD, CorelDRAW, plt, AI, dxf
Смазка	Централизованная система смазки
Максимальная скорость резки, м/мин	До 30
Максимальная скорость холостого хода, м/мин	До 100
Редуктор	MOTOREDUCER (Франция)
Пневматические элементы	SMC/AirTac(Япония)
Элетрокомпоненты	SCHNEIDER (Франция)
Ускорение	до 1G
Точность позиционирования, мм	± 0,03
Точность повторного позиционирования, мм	± 0,02
Минимальная ширина резки, мм	0,12
Напряжение, В	380
Частота тока, Гц	50
Гарантия на лазерный источник	2 года
Гарантия на станок	2 года
Габаритные размеры (оборудование в сборе):
Длина, мм	4700
Ширина, мм	2200
Высота, мм	1600
Вес (в сборе), кг	3000
