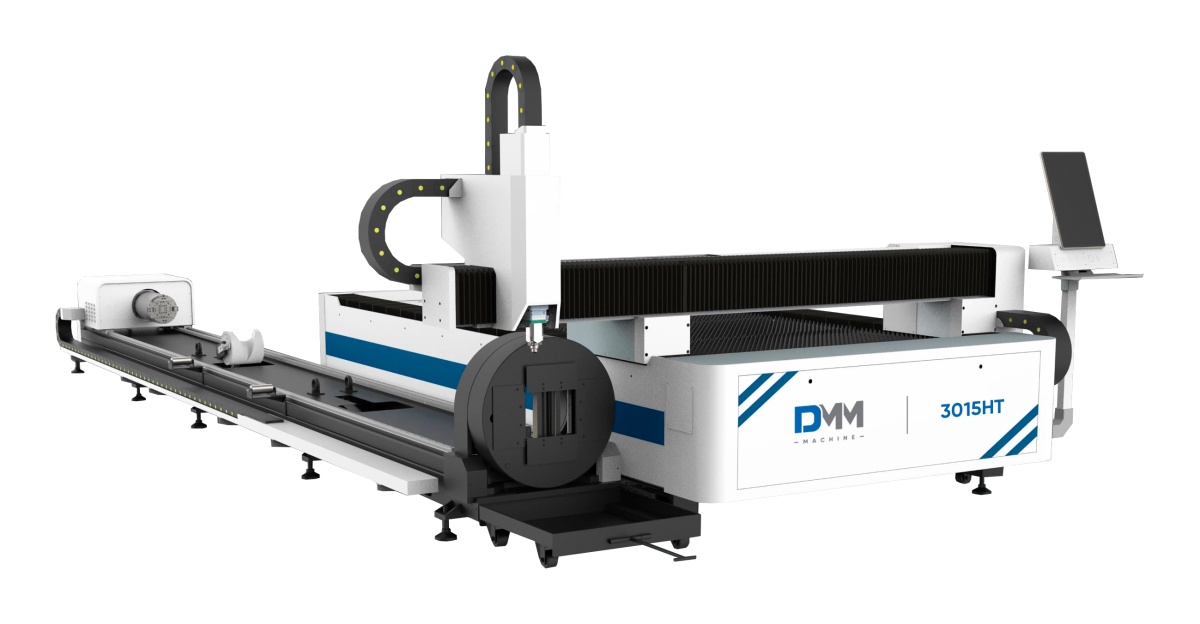

Оптоволоконный лазерный станок DMM 3015HT (3000W)

НАЗНАЧЕНИЕ

Станок предназначен для лазерного раскроя листового металлопроката.

ИСПОЛЬЗОВАНИЕ ВОЗДУХА ПРИ РЕЗКЕ МЕТАЛЛА

При лазерной резке металла, используются вспомогательные газы. Одним из самых популярных и доступных газов, является воздух. Рекомендуемое давление при резке - 13-15 бар.

Основные плюсы использования воздуха в лазерной резке:

Во-первых, это отсутствие оксидов на поверхности среза. Вторичная обработка с целью очистки значительно упрощается или отсутствует полностью. Во-вторых, это высокая производительность. При обработке металла толщиной более 3,5 мм азот обеспечивает лучшую скорость резки. Однако воздух позволяет резать мягкую сталь толщиной до 3,5 мм на 3% быстрее в сравнении с азотом.

Воздух хорошо подходит для резки тонкого материала. Его применяют для обработки большинства деталей из нержавеющей стали. Очевидно, что это не универсальный вспомогательный газ. В ряде случаев он не может быть альтернативой кислороду или азоту. Например, детали для космической и пищевой промышленности режут только с применением азота. Но там, где идеальная гладкость кромок не нужна, воздух позволит значительно сократить расходы при сохранении качества готовых деталей

ПОДГОТОВКА ВСПОМОГАТЕЛЬНЫХ ГАЗОВ, РАСХОДОВАНИЕ ГАЗОВ ПРИ РЕЗКЕ

1. Подготовка кислорода (O2), чистота ≥ 99,6 %

1) Рекомендуем выбрать жидкий консервированный кислород + газификационное оборудование для подачи газа. Давление жидкости может составлять 2 МПа, винтовая резьба на выходе - G 5/8.
2) Подача кислорода с газовыми баллонами. Давление газового баллона с кислородом составляет ≥ 12 МПа.
3) Если Вы часто выполняете резку красной меди, то необходимо выбрать жидкий консервированный кислород + газификационное оборудование для подачи газа. Давление жидкости может составлять ≥ 2,5 МПа, производительность газификационного оборудования ≥ 100 м3/ч.

2. Подготовка азота (N2), чистота ≥ 99,9 %

1) Для обеспечения нормальной резки нержавеющей стали и алюминиевого сплава, мы настоятельно рекомендуем выбрать жидкий консервированный азот + газификационное оборудование для подачи газа. Подготовьте внешнюю резьбу R1 / 2 и соединение со станком. Для лазерного источника мощностью 2 кВт / 2,5 кВт, давление жидкости может составлять ≥ 2,5 МПа, производительность газификационного оборудования ≥ 100 м3/ч. Для лазерного источника мощностью 3кВт-15кВт, давление жидкости может составлять ≥ 3,0 МПа, производительность газификационного оборудования ≥ 150 м3 / ч.
2) Подача азота с газовыми баллонами Давление газового баллона с азотом составляет ≥ 12 МПа

3. Подготовка сжатого воздуха, чистота ≥ 99,9 %

Если воздушная резка используется часто, то для достижения лучших результатов резки пользователям рекомендуется добавить устройство холодной сушки (как показано на рисунке); устройство холодной сушки может производить сжатый воздух под необходимой точкой росы. Таким образом, большое количество водяного пара и масляного тумана, содержащихся в нем, конденсируются в жидкие капли, отделяются газом и жидкостью, выпускаются из сушилки, а сжатый воздух высушивается.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
