Артикул: 05-8629

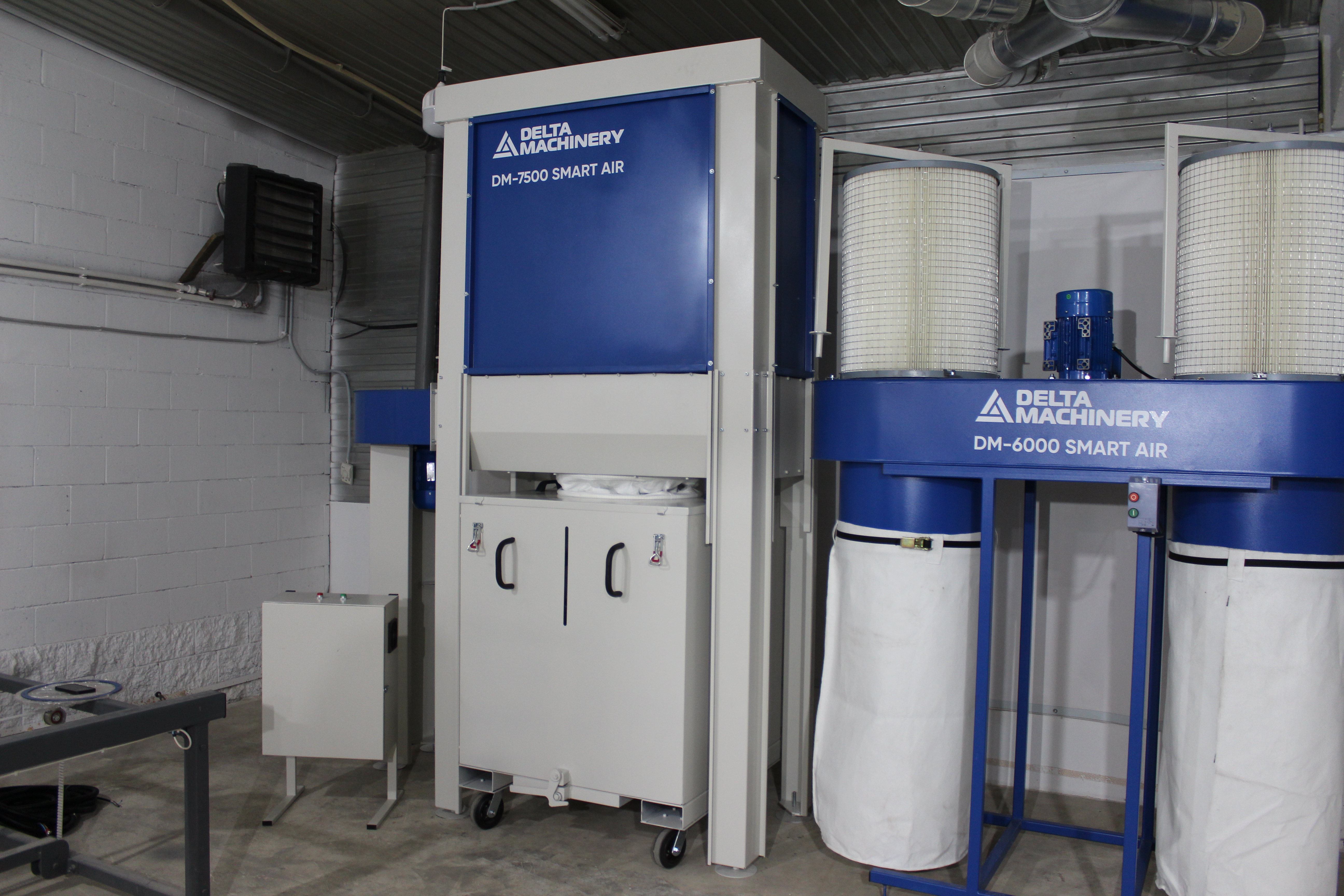

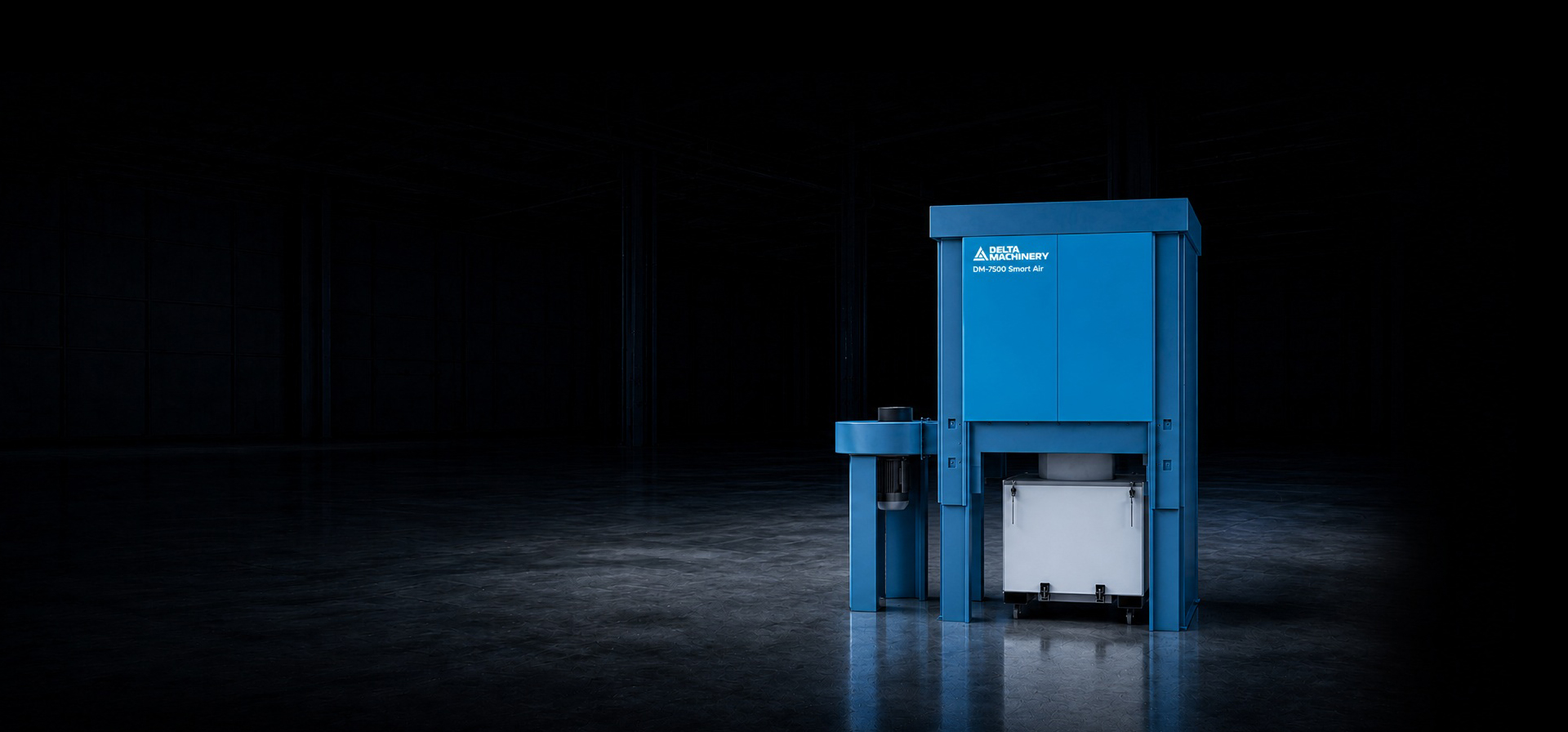

Установка применяется для очистки воздуха, забираемого через патрубки станка в местах обработки, от стружки и пыли, получаемой в результате обработки материалов методом пиления, фрезерования или шлифования, в составе индивидуальных или централизованных систем, включающих один станок или группу станков.
Устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах, а также в цехах обработки пластмассы, камня, бумаги и т.п
- В холодное время года тёплый воздух остаётся в помещении
- Рабочее колесо и улитка из стали
- Вибрационный электродвигатель позволяет в автоматическом режиме максимально эффективно производить очистку 21-го фильтровального рукава, сохраняя тем самым эффективность работы установки и продлевая срок службы рукавов.
- Удобство утилизации пыли и отходов с помощью выкатного контейнера «Биг Бега» объемом 1 куб. м. Контейнер так же можно вывозить вилочным погрузчиком, для этого под вилы предусмотрены специальные профиля.
- Простота в обслуживании
СТРОЕНИЕ

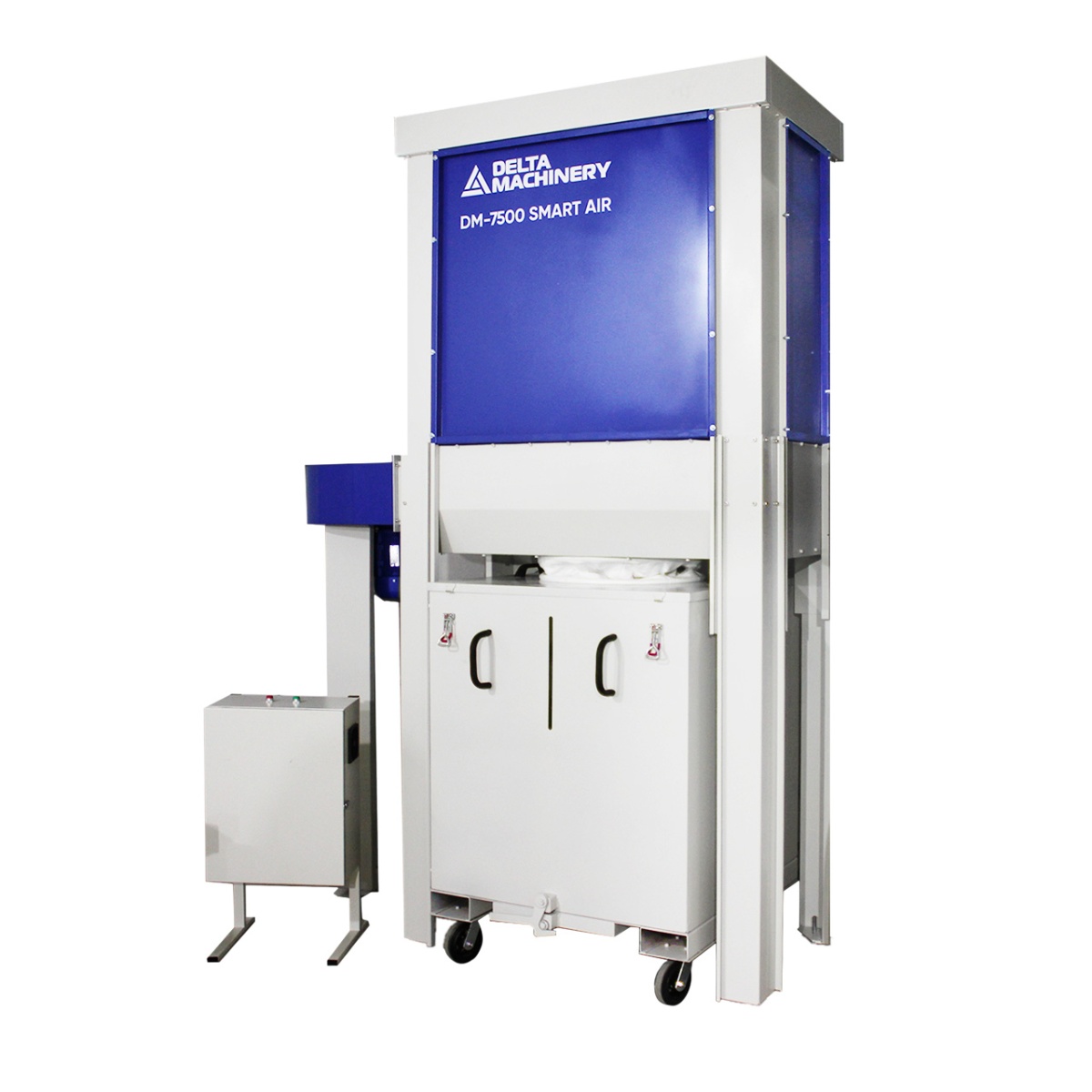

Агрегат состоит из корпуса, малошумного пылевого вентилятора с профилированными лопатками, встроенного циклонного элемента с улиточным входом для отделения крупных фракций пыли, бункера для сбора пыли и 21 фильтровального рукава оснащенных двигателем для вибростряхивания.

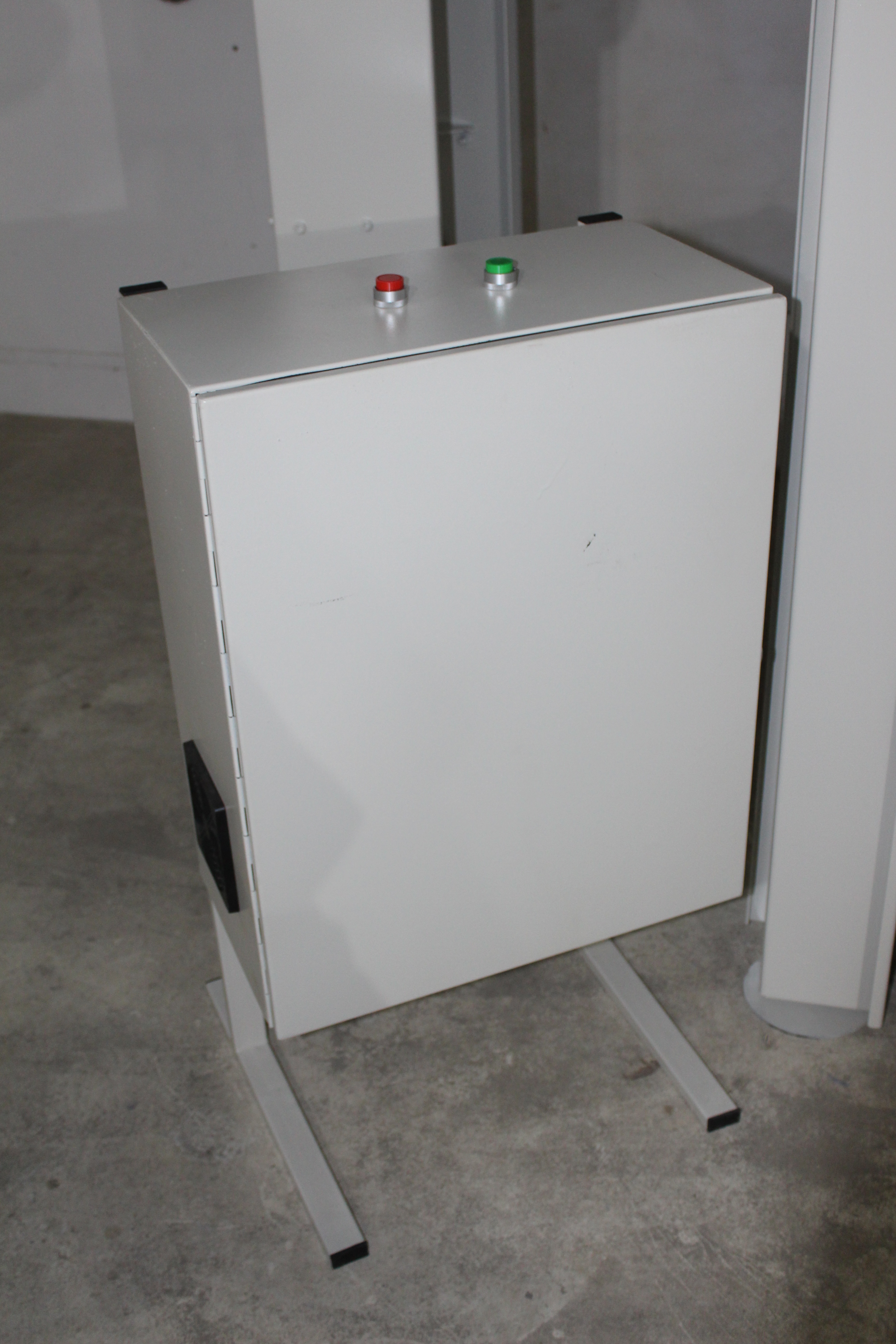

ЭЛЕКТРОШКАФ
Вся электроника для установки находится в отдельно стоящем электрошкафу, что дает удобство в работе и обслуживании.
ПАТРУБОК
Имеет фланец диаметром 300 мм.

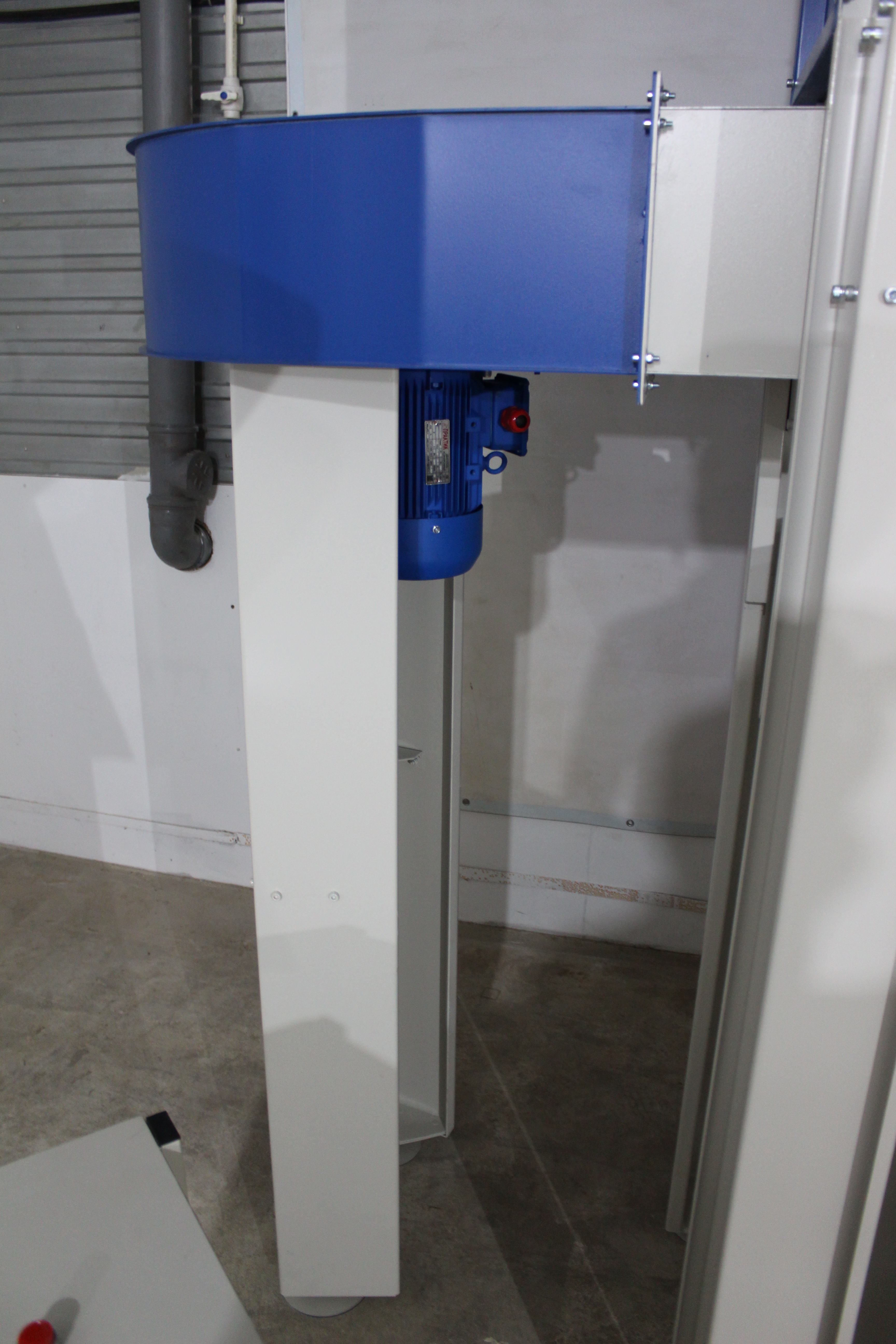

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
Мощность двигателя 5,5 кВт (380V).
КРЫЛЬЧАТКА
Изготовлена из металла и отбалансирована.

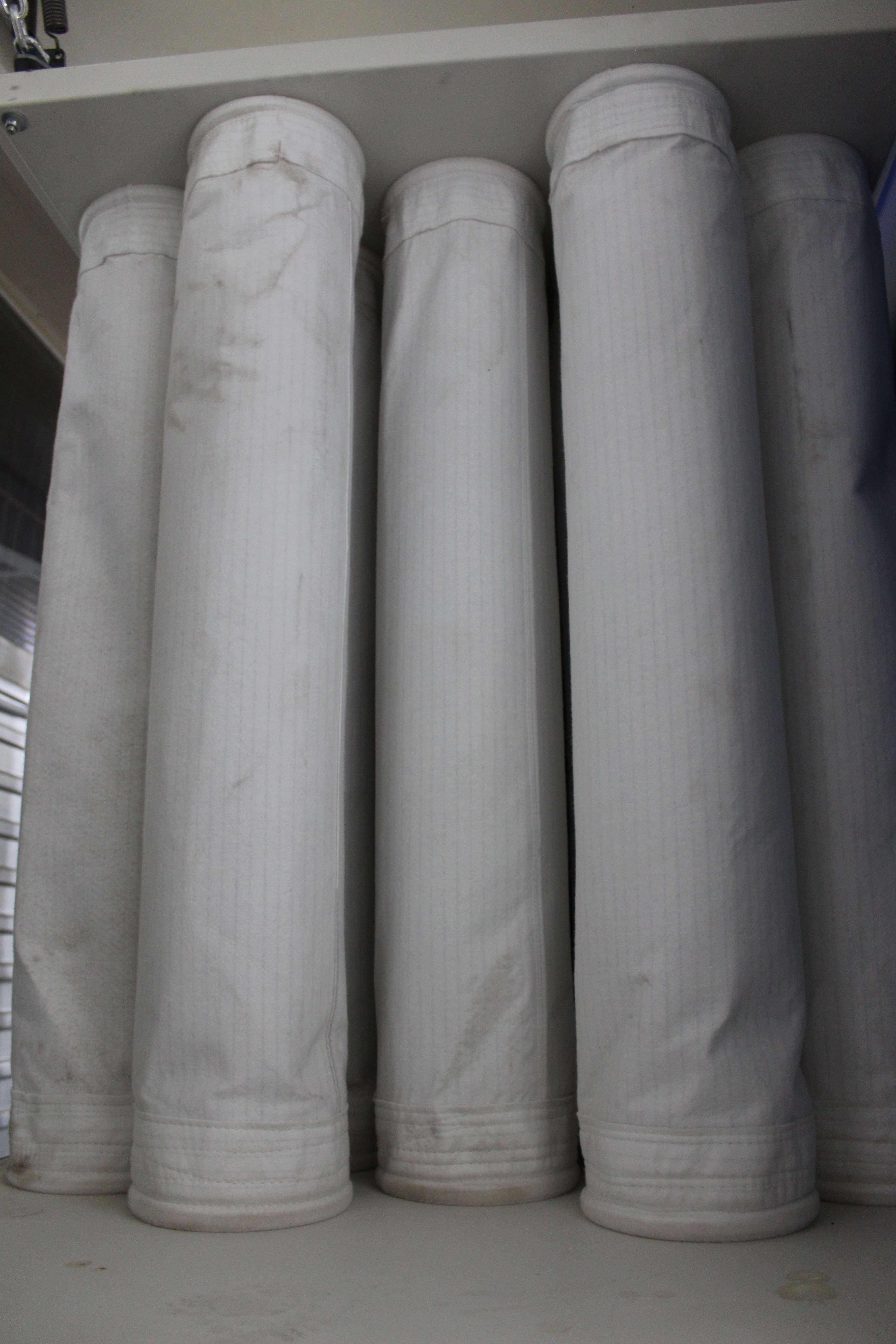

ФИЛЬТРОВАЛЬНЫЕ РУКАВА
Изготовлены из Полиэстера со степенью очистки 0,1 микрона. Очистка фильтровальных рукавов осуществляется автоматически, путем воздействия вибрационного двигателя.

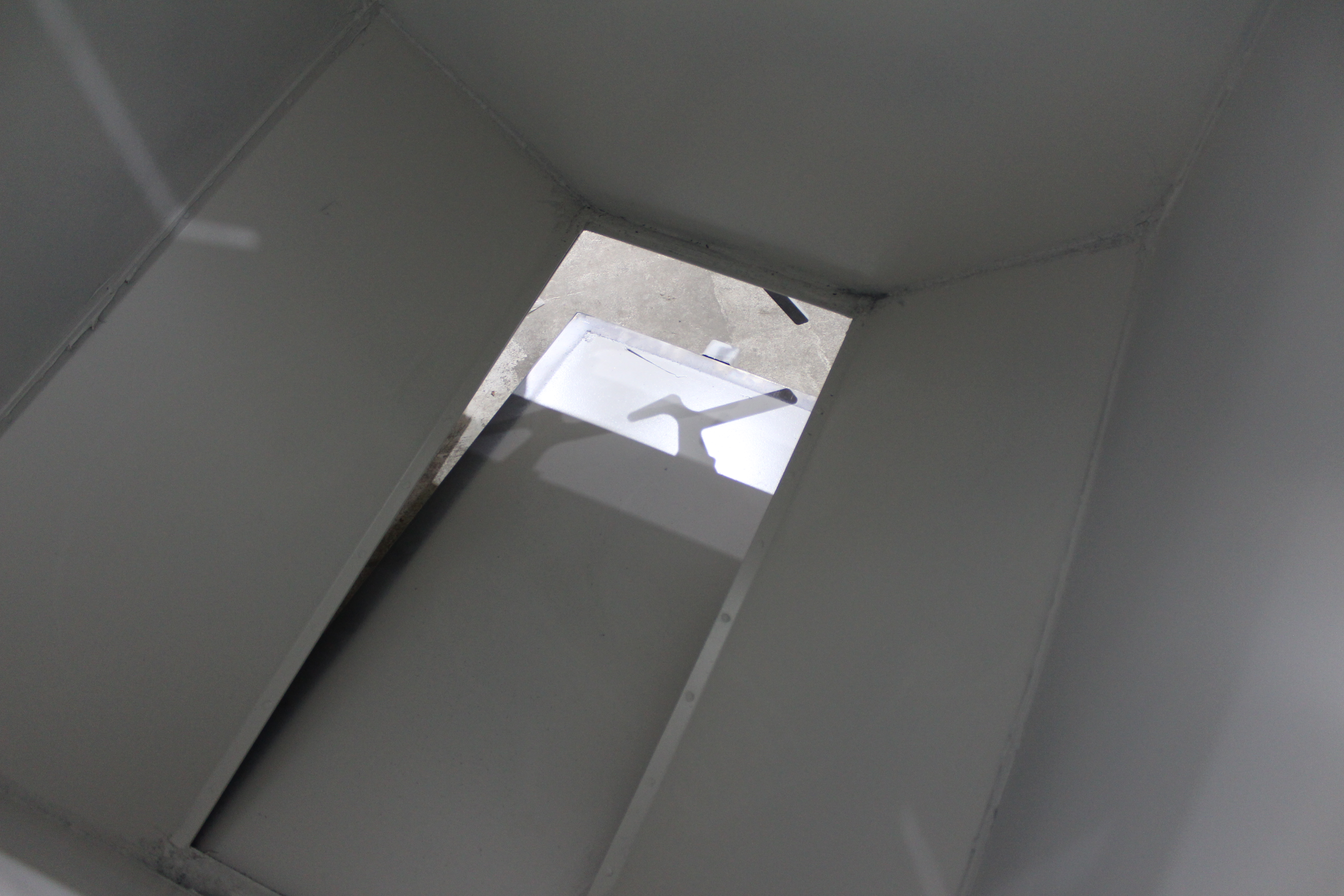

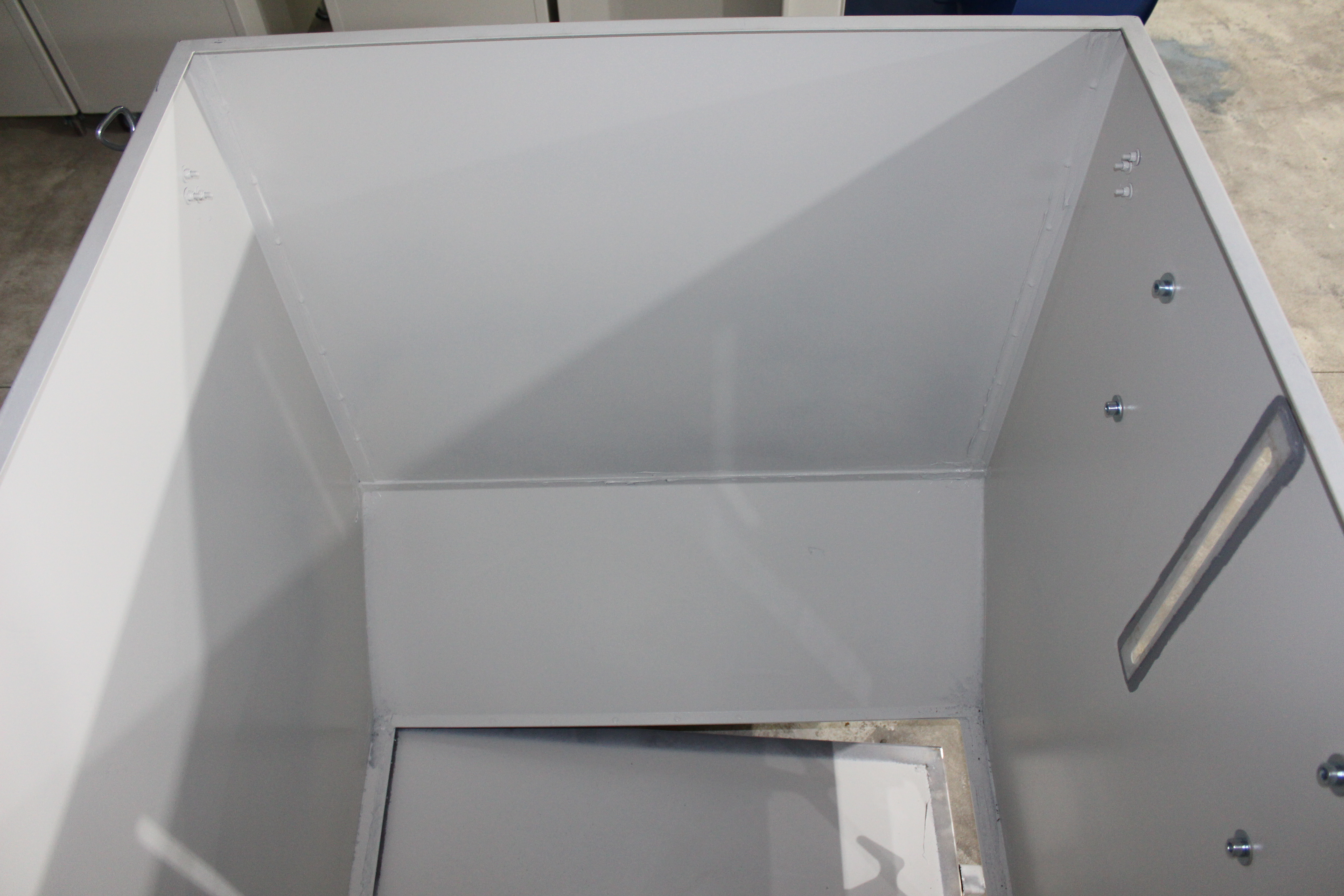

НАКОПИТЕЛЬНЫЙ БУНКЕР

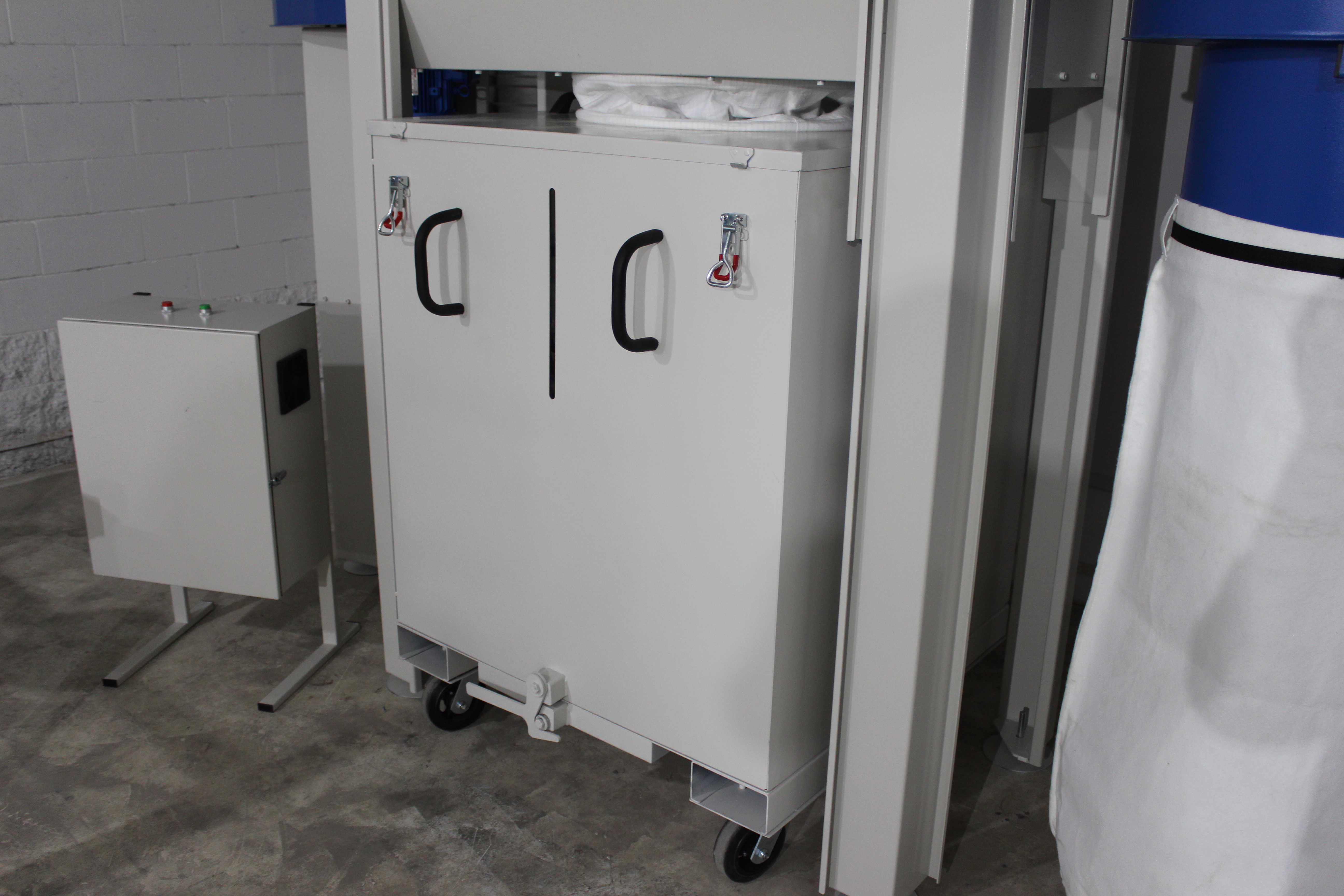

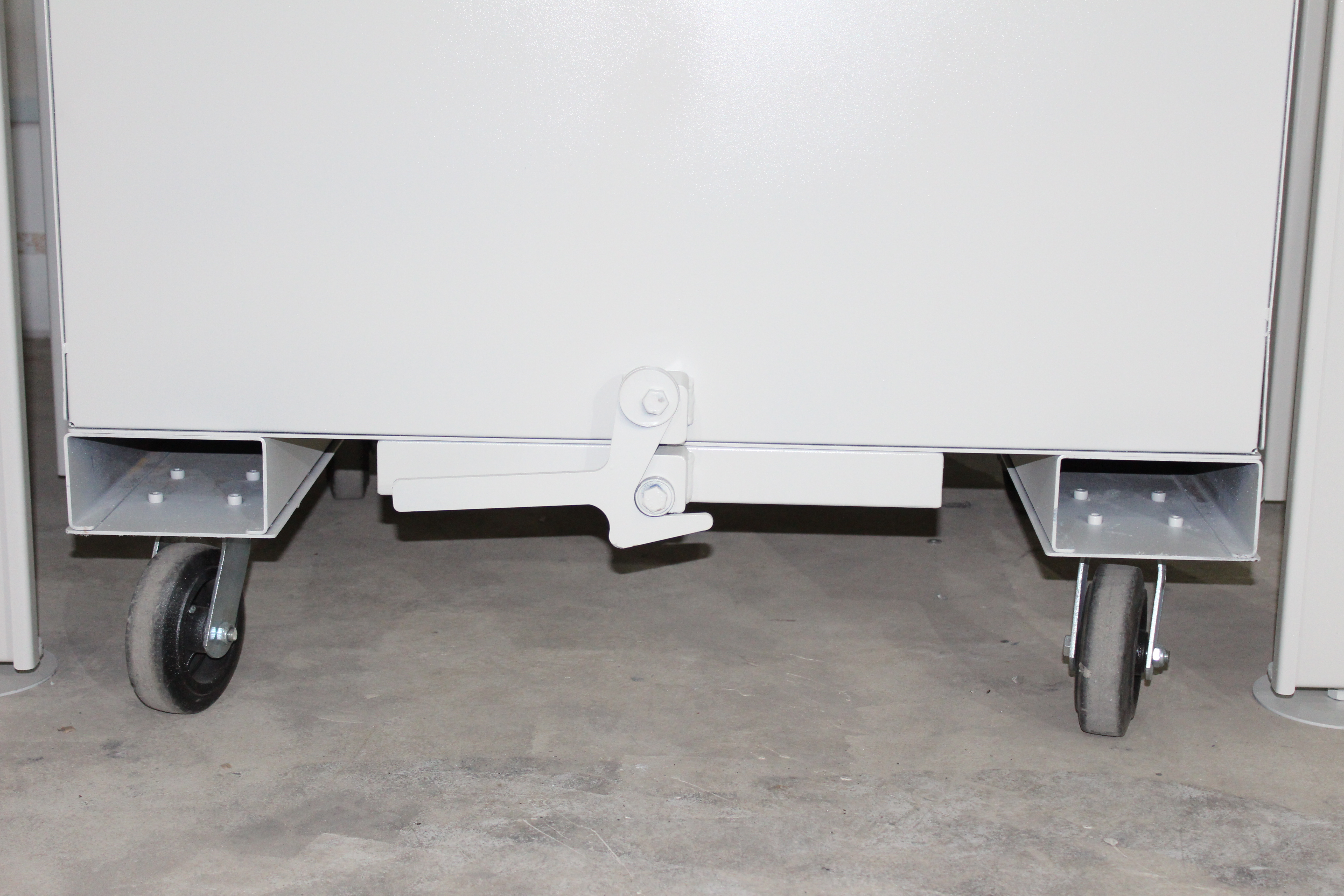

Бункер–накопитель «БИГ-БЭГ» — 1 шт. Быстрое и удобное снятие/установка; Смотровое окно для контроля уровня наполнения; Наличие колес и профилей под вилы погрузчика упрощает транспортировку

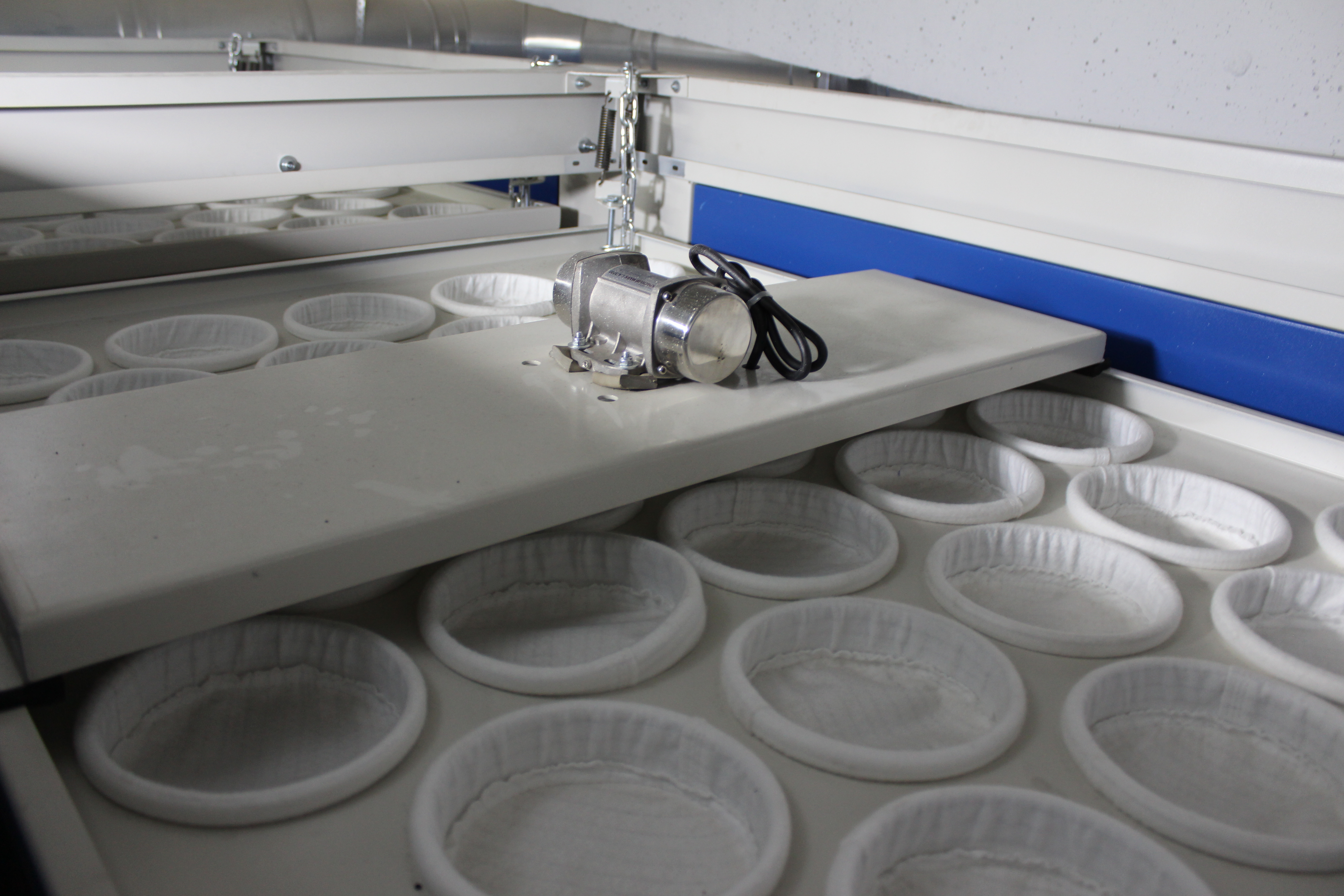

ВИБРАЦИОННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
Двигатель позволяет в автоматическом режиме максимально эффективно производить очистку фильтровальных рукавов, сохраняя тем самым стабильной работу установки и продлевая срок службы рукавов. Есть возможность регулировки интервалов включения.
ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ
В комплекте преобразователь частоты, для регулировки мощности установки INSTART 5,5 кВт.
Производительность номинальная, м3/час | 7500 |
Скорость воздушного потока на входе не менее, м/с | 57 |
Размеры кассетного фильтра (диаметр/высота), мм | 160/935 |
Степень очистки воздуха, % | 99 |
Соединительный патрубок (кол-во х диаметр), мм | 1х300 |
Кол-во и объём бункеров, Шт х м3 | 1 х 1 |
Мощность электродвигателя, кВт | 5,5 |
Напряжение, В | 380 |
Габаритные размеры Д х Ш х В , мм | 2100 х 1050 х 2800 |
Масса, кг | 240 |
Рама | 1 шт |
Отдельный Электрошкаф | 1 шт |
Соединительный патрубок диаметром 300 мм | 1 шт |
Промышленный электродвигатель 5,5 кВт (380В) | 1 шт |
Крыльчатка изготовлена из металла и сбалансирована | 1 шт |
Фильтровальные рукава | 21 шт |
Накопительный бункер | 1 шт |
Руководство по эксплуатации | 1 шт |
