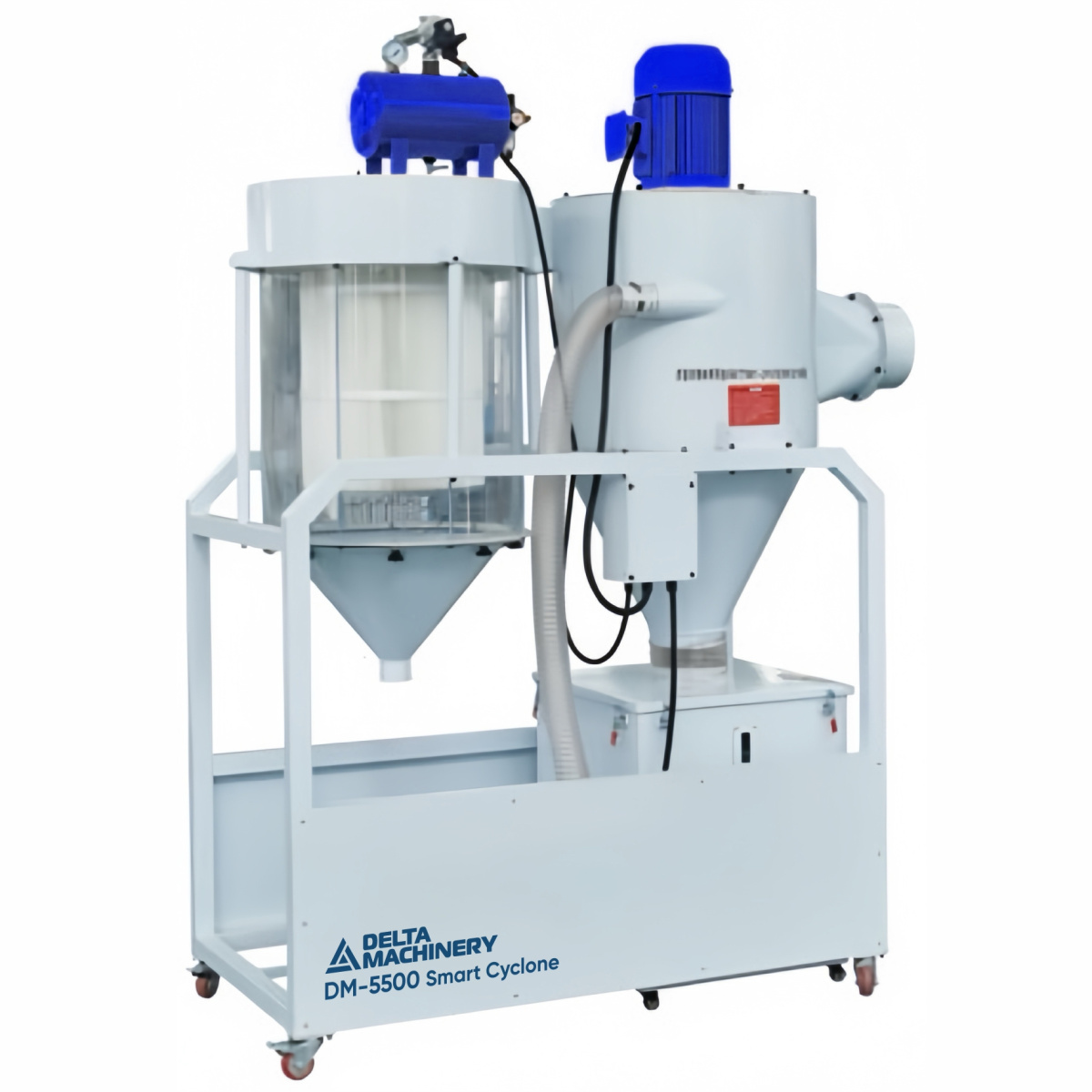

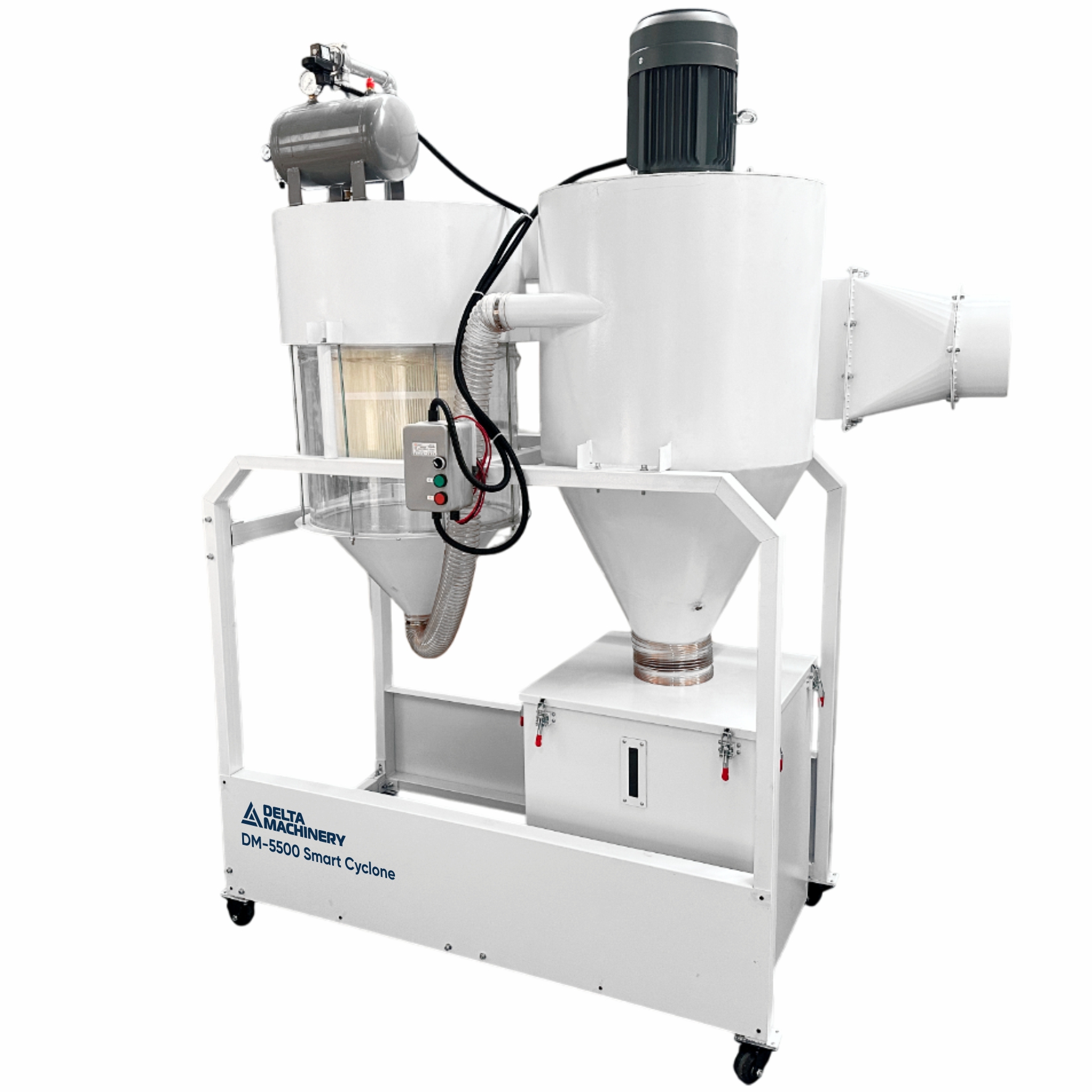

Пылеулавливающий агрегат циклонного типа DELTAMACHINERY DM‑5500 Smart Cyclone
По запросу
-
Описание
-
Технические характеристики
-
Видео
НАЗНАЧЕНИЕ
Аспирационная установка компактного типа c фильтром, оснащенная регенерацией с применением импульсной пневмопродувки предназначена для очистки воздуха от сухой не слипающейся пыли, опилок и стружки.
ПРИМЕНЕНИЕ
Установка применяется для очистки воздуха, забираемого через патрубки в местах обработки, от стружки и пыли получаемой в результате обработки материала методом пиления, фрезерования или шлифования, в составе индивидуальных или централизованных систем, включающих один или группу станков.
Устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах, а также в цехах обработки камня, пластмассы, камня, бумаги и т.п.
ПРЕИМУЩЕСТВА
➤ Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания.
➤ Разделение крупных и мелких отходов обеспечивает долговечность фильтра и эффективность вытяжки.
➤ Мобильность за счет платформы с поворотными колесами.
➤ Компактна по сравнению с аналогичными установками с такой же мощностью.
Конструктивные особенности
https://delta-tehno.ru

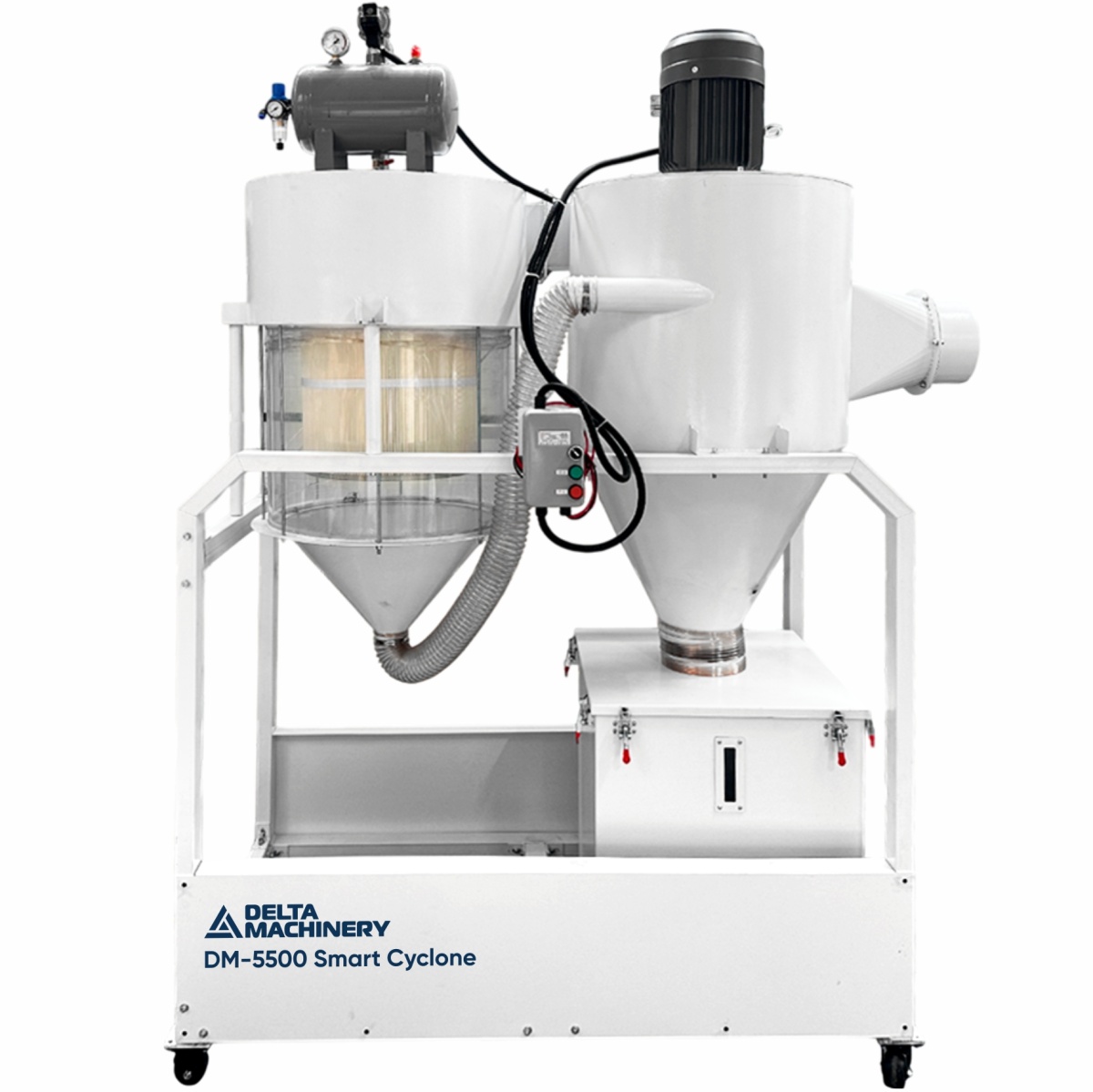

СТРОЕНИЕ
Агрегат состоит из рамы на которой расположены:
- Циклон в верхней части которого встроено рабочее колесо (крыльчатка) и двигатель
- Отсек с кассетным фильтром оснащенный импульсной пневмо продувкой
- Бункер-накопитель для сбора пыли

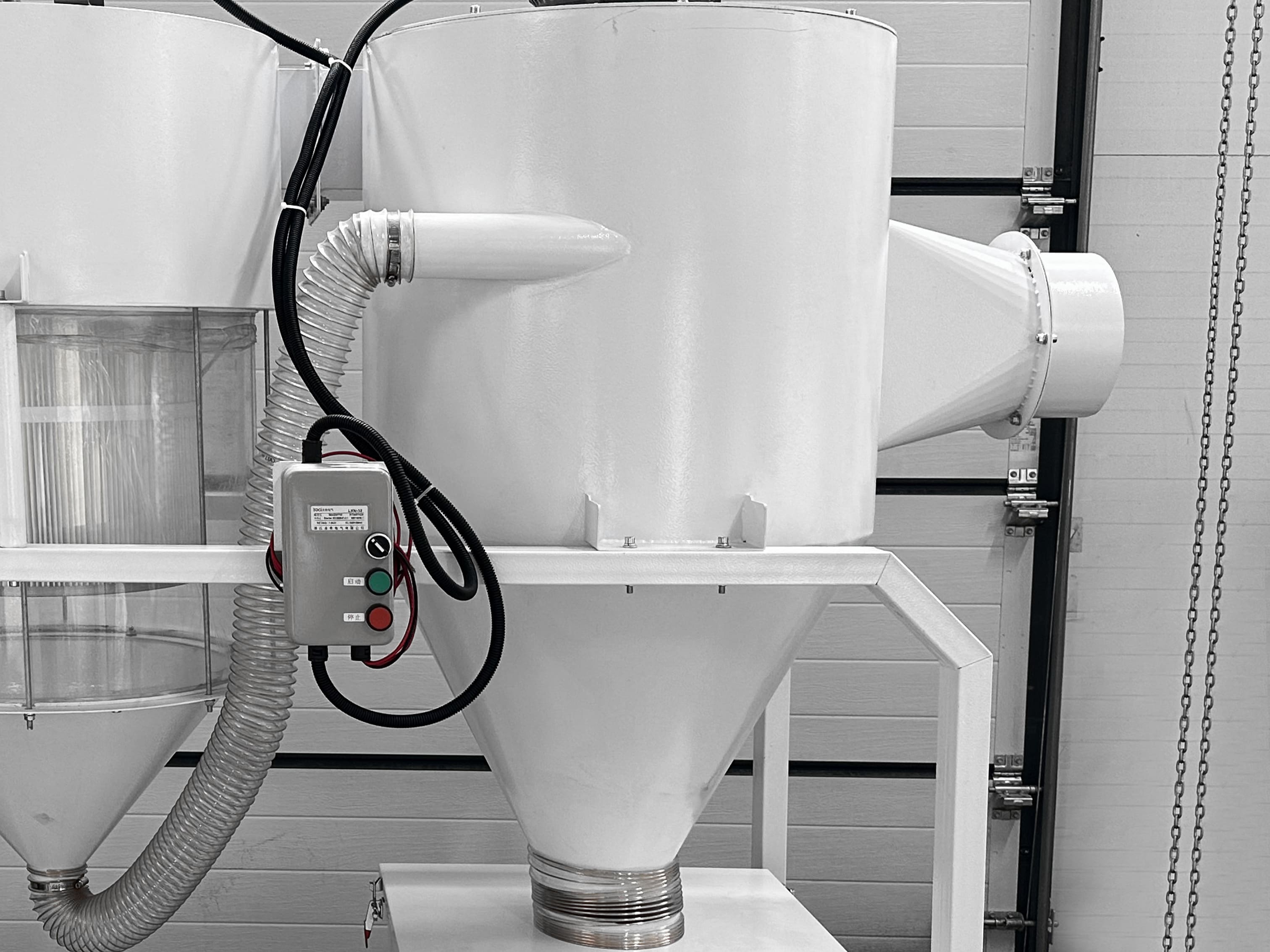

ЦИКЛОН
В данном отсеке происходит очистка воздуха от твёрдых загрязнений (стружка, опил и т.д.) при помощи центробежной силы происходит отделение «тяжелых» частиц от воздушного потока.

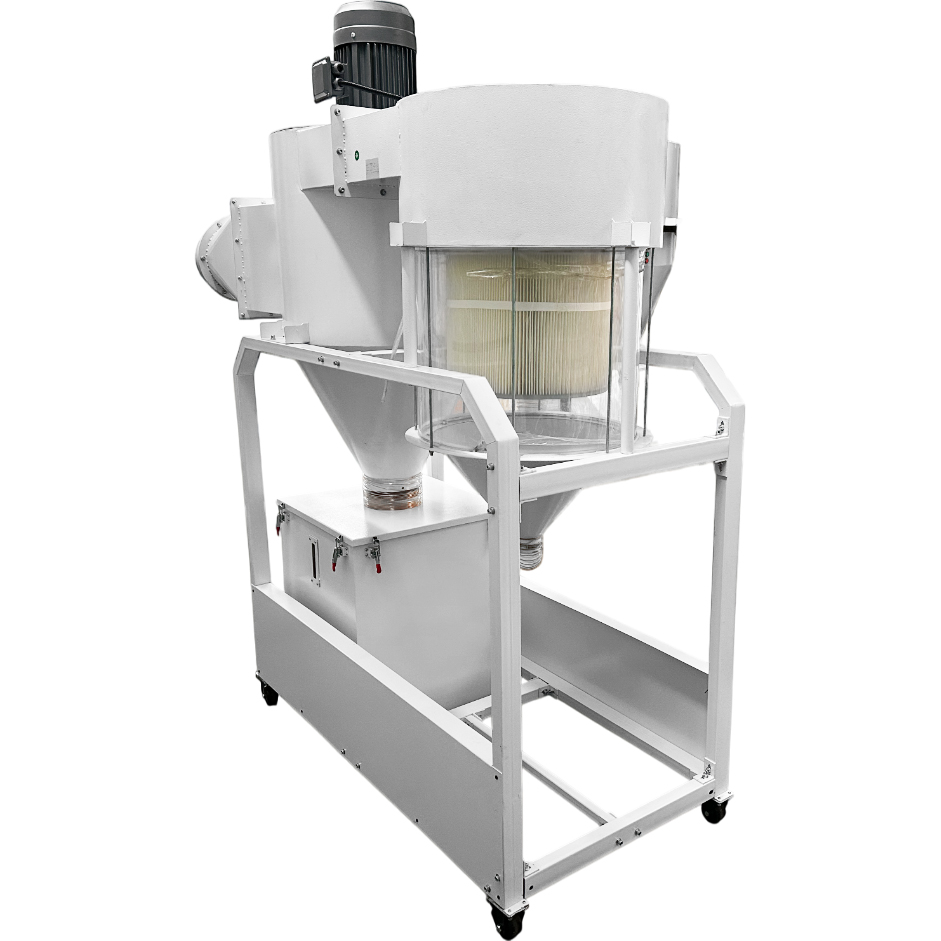

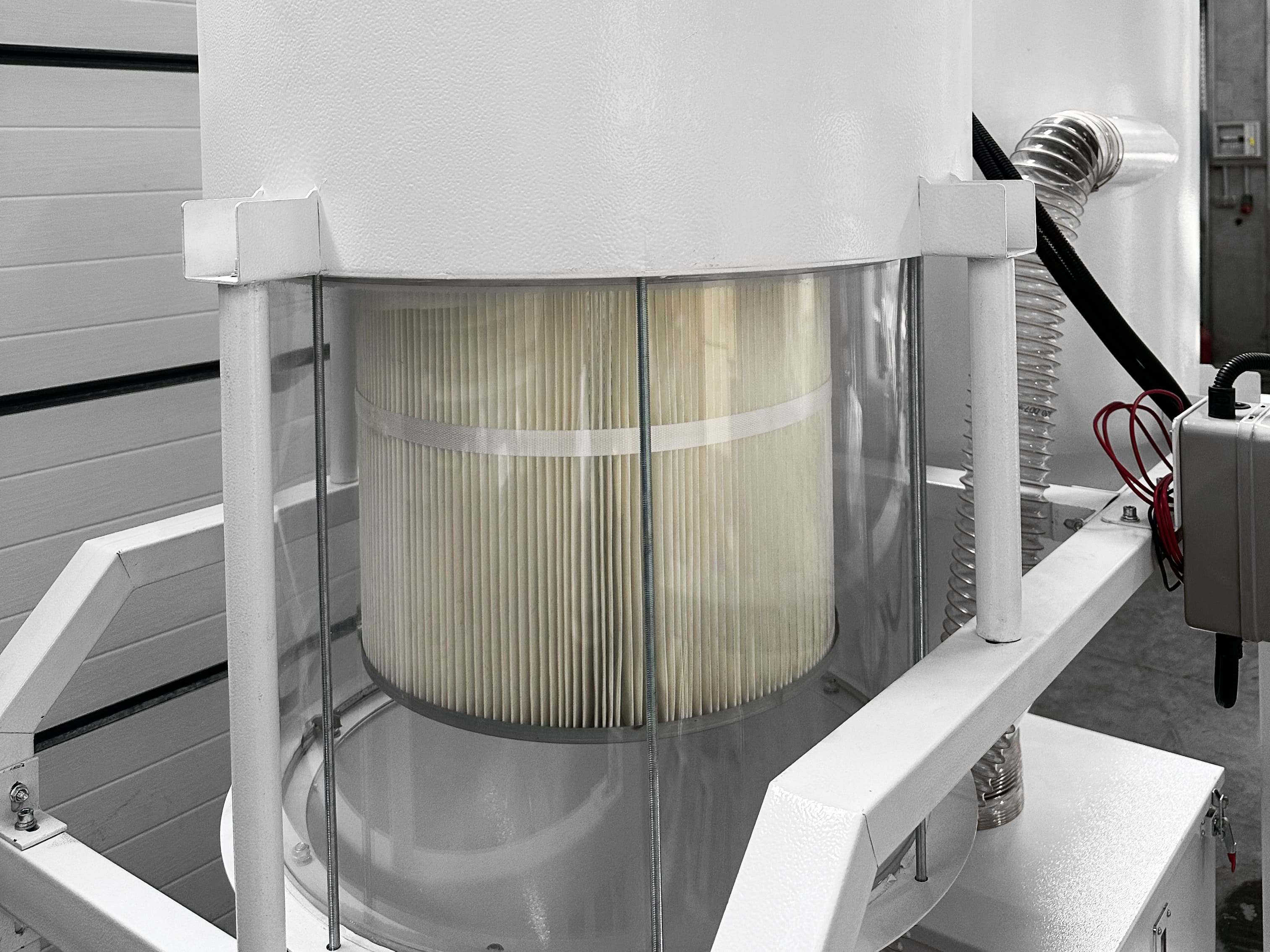

КАССЕТНЫЙ ФИЛЬТР
В качестве фильтровального элемента на агрегат устанавливается кассета из полиэстера. Кассеты из полиэстера имеют высокую механическую прочность.

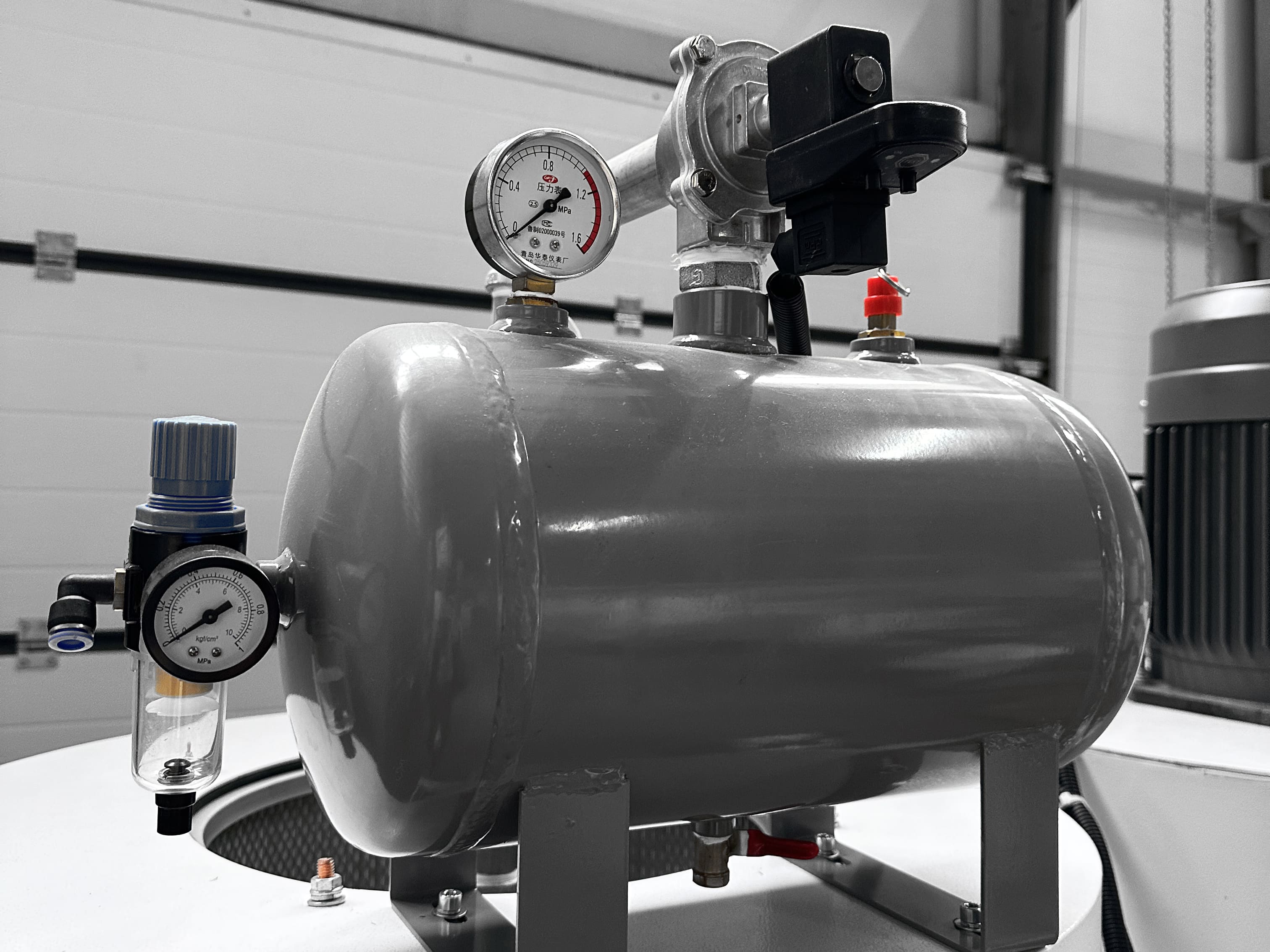

ПНЕВМОПРОДУВКА
Импульсная пневмопродувка позволяет очищать фильтр и тем самым поддерживать эффективность работы агрегата. Продувка фильтров сжатым воздухом происходит через определенный временный интервал (интенсивность и время продувки можно регулировать, в зависимости от степени загрязненности)

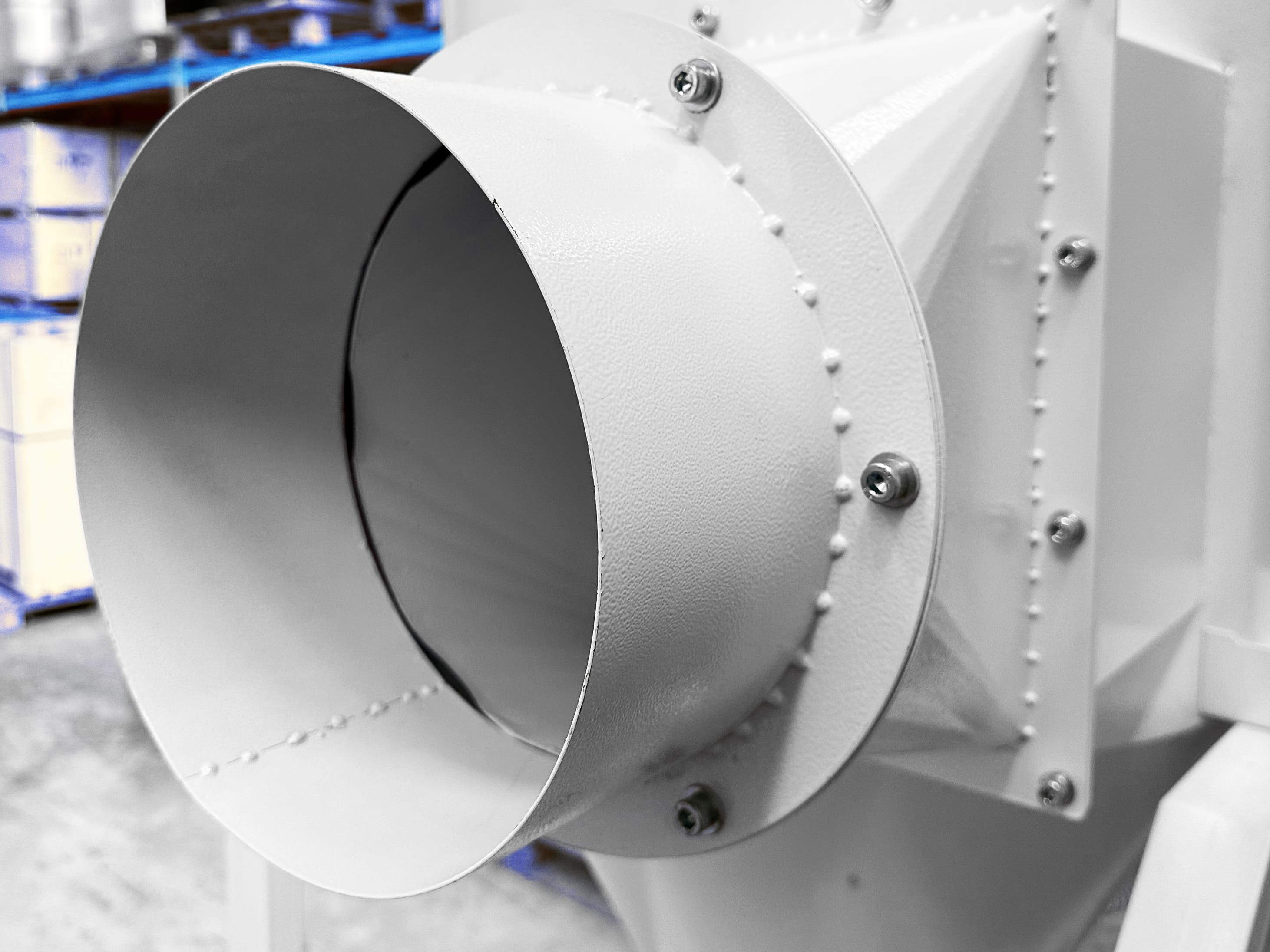

ПАТРУБОК
Имеет фланец диаметром 250 мм. Так же присутствует возможность подключения основной магистрали к фланцу прямоугольного сечения.
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
Мощность двигателя 5,5 кВт (380V).
РАБОЧЕЕ КОЛЕСО-КРЫЛЬЧАТКА
Стальная отбалансированная крыльчатка имеет диаметр 540 мм обеспечивая высокую эффективность агрегата

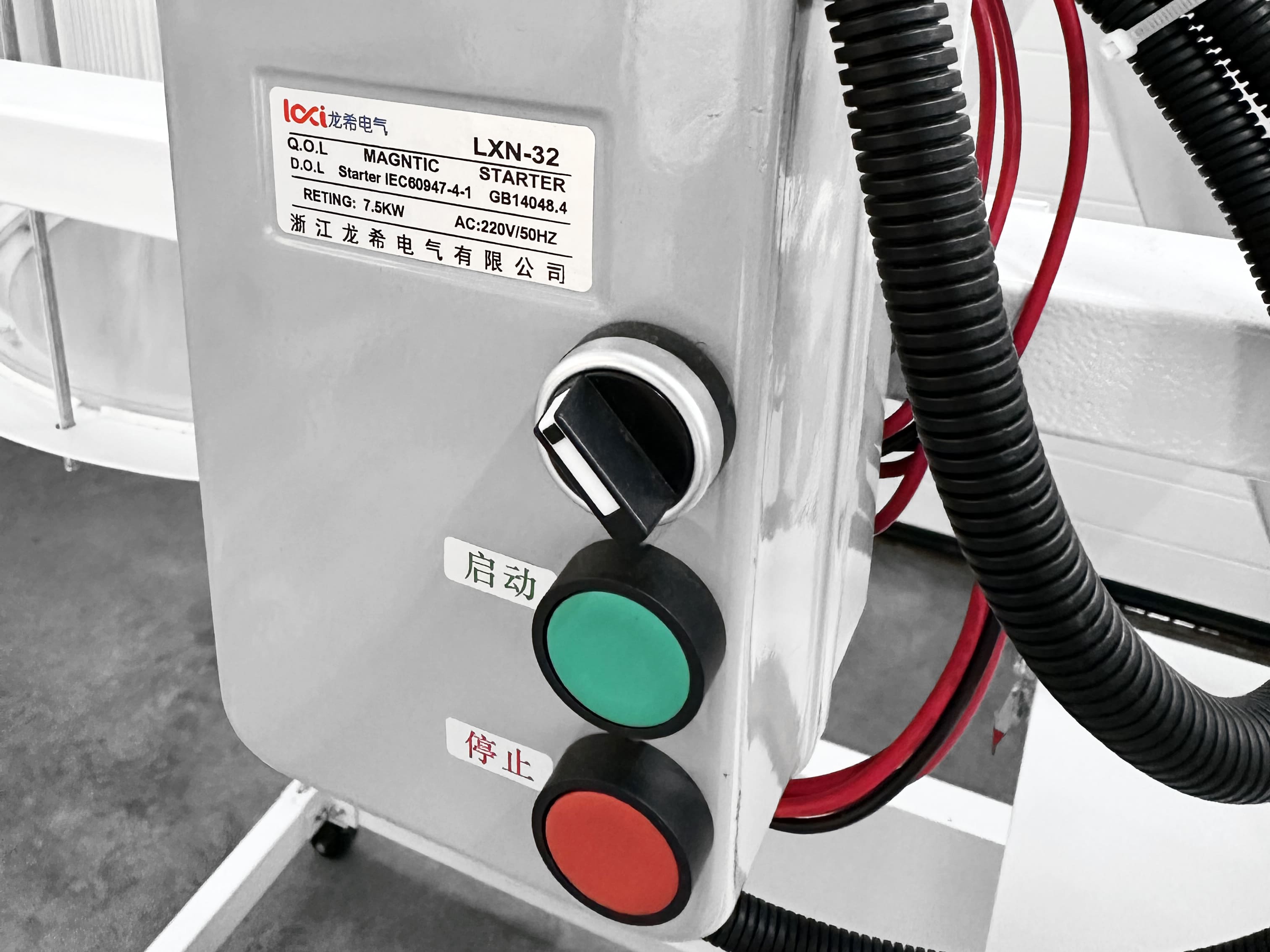

ПАНЕЛЬ УПРАВЛЕНИЯ
Промышленный пускатель имеет кнопки включения и выключение, обеспечивает надежный запуск двигателя.

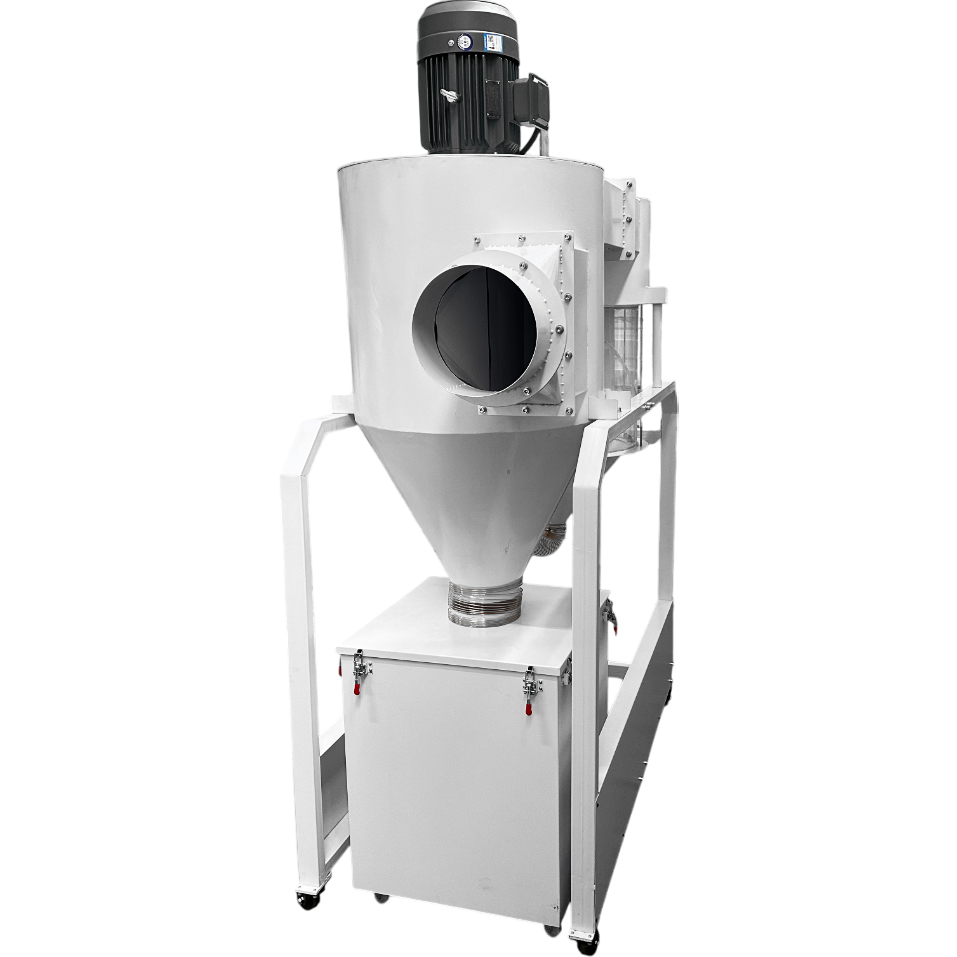

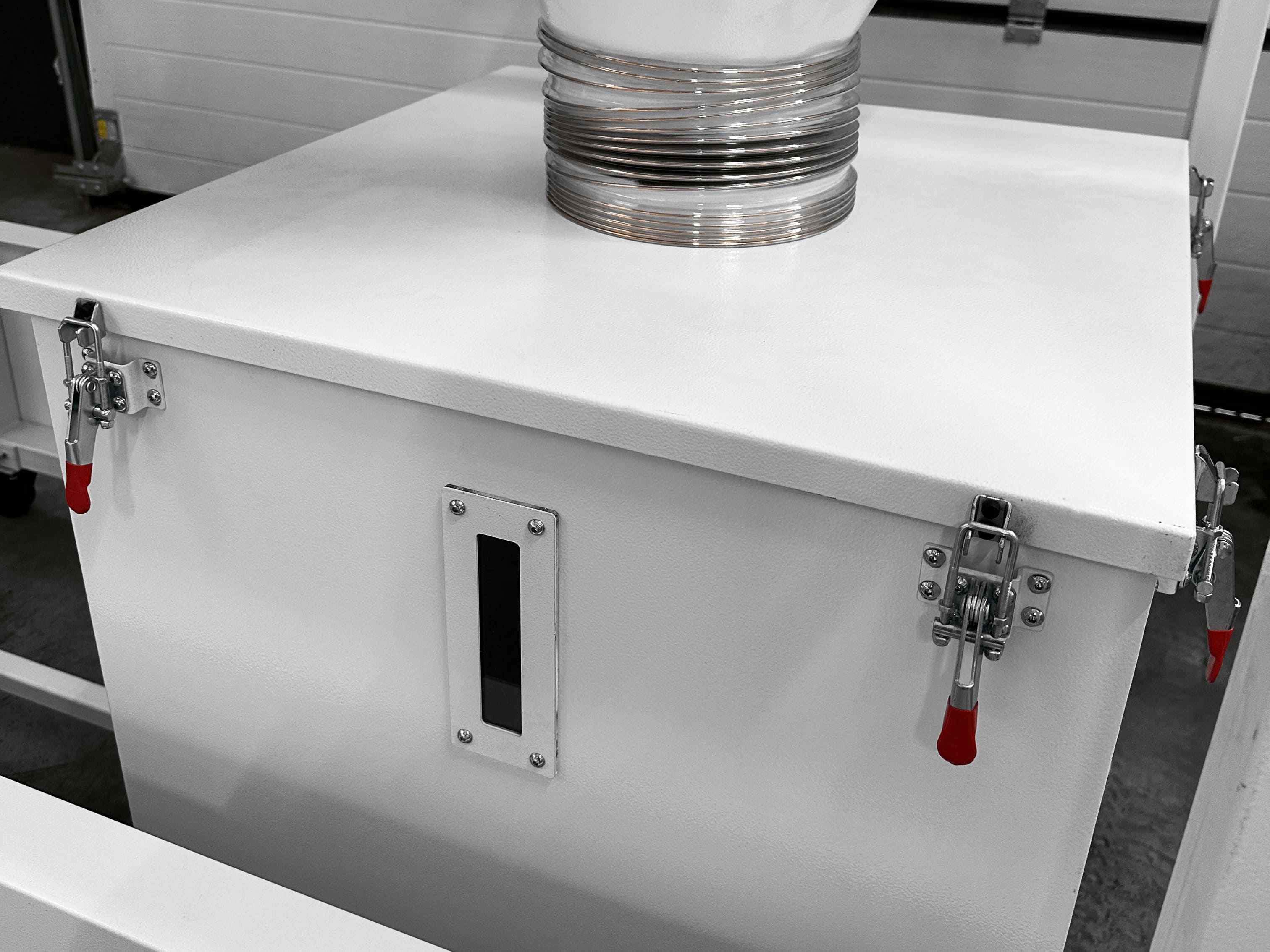

БУНКЕР-НАКОПИТЕЛЬ
Бункер–накопитель имеет размер 600*600*700 — 1 шт. Быстрое и удобное снятие/установка; Смотровое окно для контроля уровня наполнения; Наличие колес упрощает транспортировку
При желании можно докупить дополнительный бункер для удобства замены и удаления отходов
-
Артикул
05-9728 -
Модель
DM-5500 Smart Cyclone -
Производитель
DELTAMACHINERY -
Страна производства
Китай -
Напряжение, В
220 -
Посадочное место
Пылеулавливающий агрегат циклонного типа DELTAMACHINERY DM-5500 Smart Cyclone -
Размер посадочного места, мм
https://delta-tehno.ru/upload/iblock/2e7/yitfy3sj1cn6moktmlk6qqrxmhxirmky/pyleulavlivayushchiy-agregat-tsiklonnogo-tipa-deltamachinery-dm-5500-smart-cyclone.jpg -
Производительность, м³/час
5500 -
Мощность эл. двигателя вентилятора, кВт
5,5 -
Разряжение вентилятора, Па
2200 -
Размер патрубка аспирации, мм
250 -
Ко-во вертикальных шпиндилей
7831
Документация
DM_5500-Smart-Cyclone.pdf
PDF (1.894219 MB)Транспортные данные
Габаритные размеры, мм: 1560x1000x2400
Вес, кг: 280
