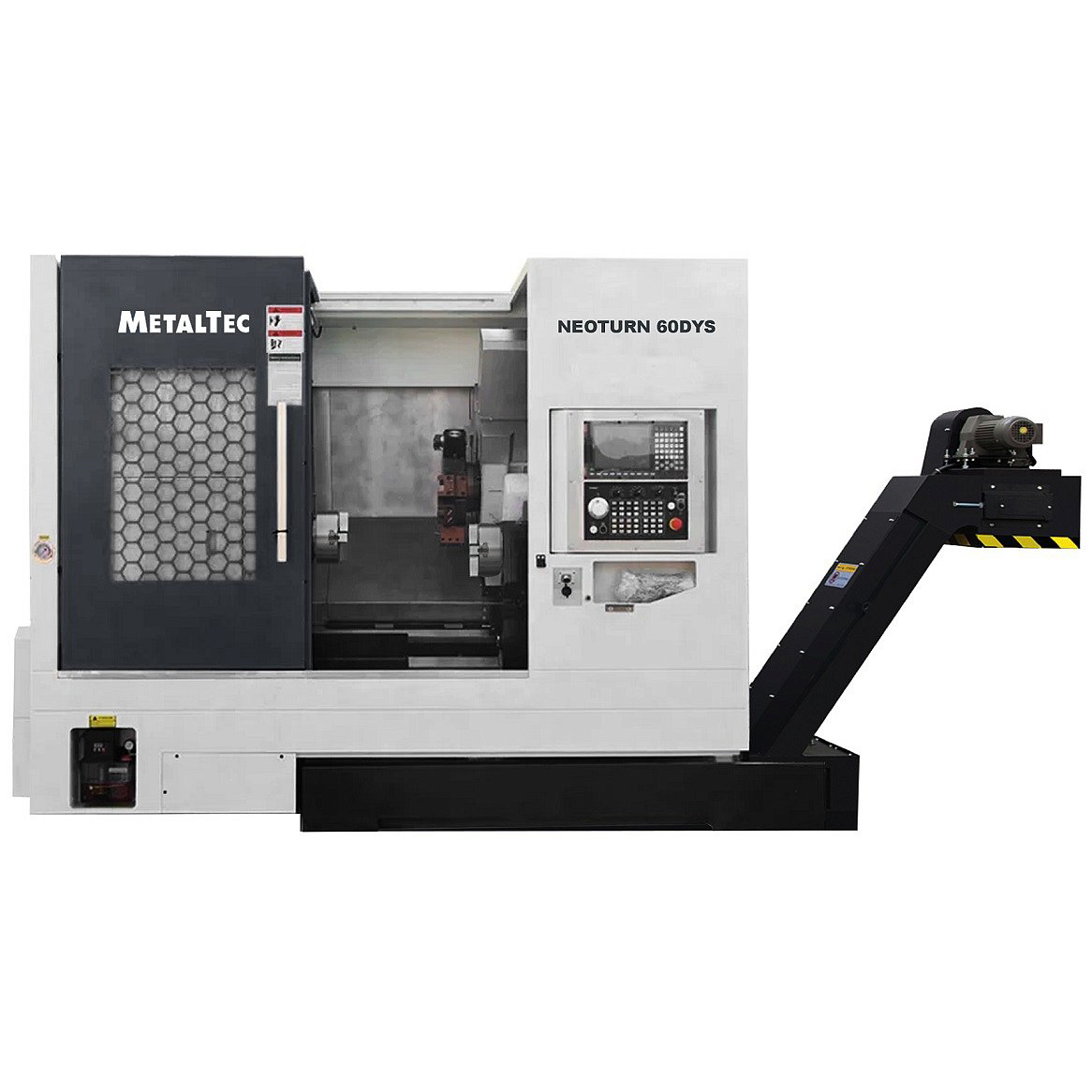

Токарный станок ЧПУ с наклонной станиной и противошпинделем MetalTec NeoTurn 60DYS

Артикул: 63210

Краткие характеристики:

Ø обработки над станиной: 600 мм

Расстояние между центрами: 450 мм

Ø отверстия шпинделя: 52 мм

Мощность двигателя: 15 кВт

Вес: 4500 кг

Прайс-лист (.xls 0 Kb)

По запросу

Заказать

Назначение

Токарные станки ЧПУ с наклонной станиной и противошпинделем - MetalTec NeoTurn предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Применение

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Основные операции, выполняемые на станке

Токарный станок с противошпинделем с ЧПУ может быть использован для сверления, токарной и фрезерной обработки. С их помощью можно выполнять такие токарные операции:
точение конусов, валов, сфер и иных цилиндрических деталей;
точение канавок разной глубины;
растачивание внутренних поверхностей цилиндров;
развертывание и хонингование;
нарезка различной резьбы.

Конструктивные особенности

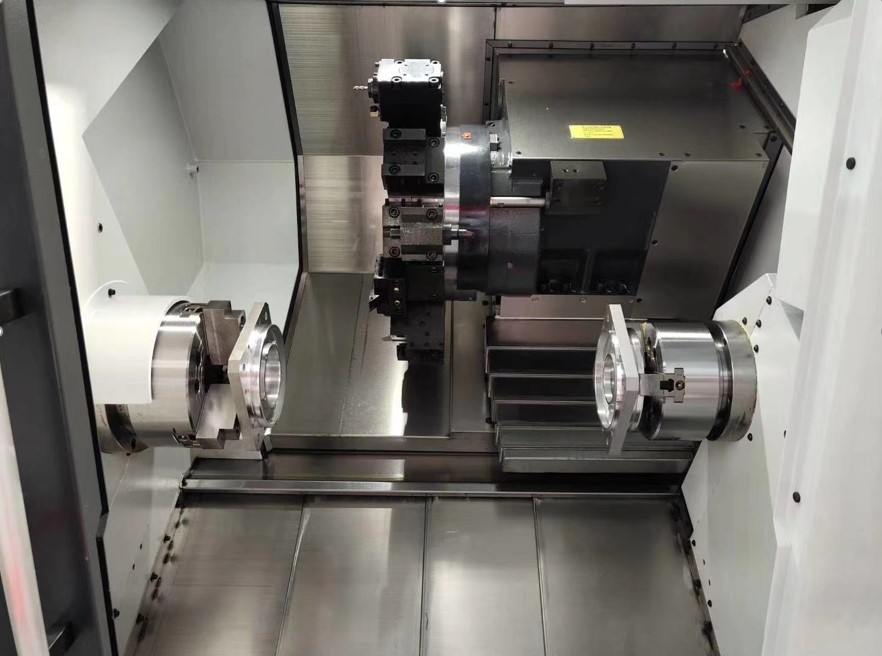

**ДВА ШПИНДЕЛЯ И РЕВОЛЬВЕРНАЯ ГОЛОВА**

Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент.

Благодаря такому расположению рабочих узлов и инструментов, станки с противошпинделем, могут обрабатывать деталь с двух сторон, поэтому можно получить готовую деталь за одну установку, иными словами перехват детали может осуществляться в автоматическом режиме.

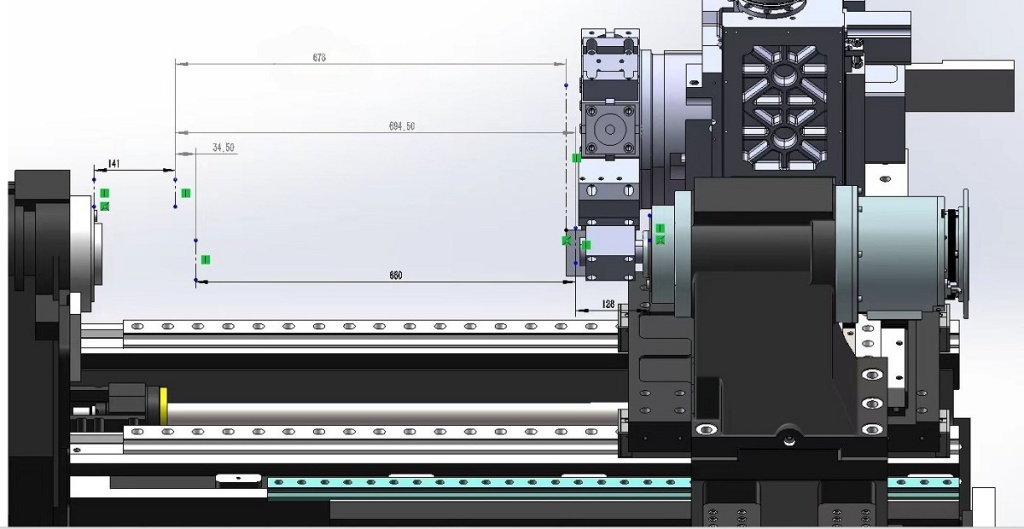

**ПРОТИВОШПИНДЕЛЬ**

Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент.

Противошпиндель позволяет обработать деталь за один установ, сократив вспомогательное время, при этом повышается точность взаимного расположения поверхностей, обработанных с разных установов. Наличие противошпинделя позволяет отказаться от ориентирующих приспособлений, например, при обработке групп фланцевых отверстий.

Модель	NeoTurn 60DYS
Макс. диаметр вращения, мм	600
Макс. диаметр обработки над суппортом, мм	350
Расстояние между центрами, мм	450
Макс. диаметр обработки, мм (диск)	400
Шпиндель
Макс. обороты, об/мин	50 - 3500
Отверстие шпинделя, мм	52
Макс. диаметр сквозного отверстия, мм	52
Торец шпинделя	A2-6
Гидравлический патрон, мм	200
Перемещение суппорта
Ход по оси Х, мм	270
Ход по оси Z, мм	600
Ход по оси Y, мм	+/- 50
Ускоренное перемещение по осям X / Z, м/мин	24 / 24
Двигатель
Мощность двигателя, кВт	15
Максимальные обороты, об/мин	3500
Точности
Округлость обрабатываемой детали, мм	0,005 / Ø 75
Цилиндричность обрабатываемой детали, мм	0,01 / 150
Плоскостность обрабатываемой детали, мм	0,01 / Ø 200
Шероховатость обрабатываемой поверхности	Ra 1,4 µm
Точность позиционирования
Ось X, мм	0,004
Ось Z, мм	0,004
Повторяемость
Ось С, мм	0,0027
Габаритные размеры:
Длина, мм	3200
Ширина, мм	1850
Высота, мм	2400
Вес, кг	4500
