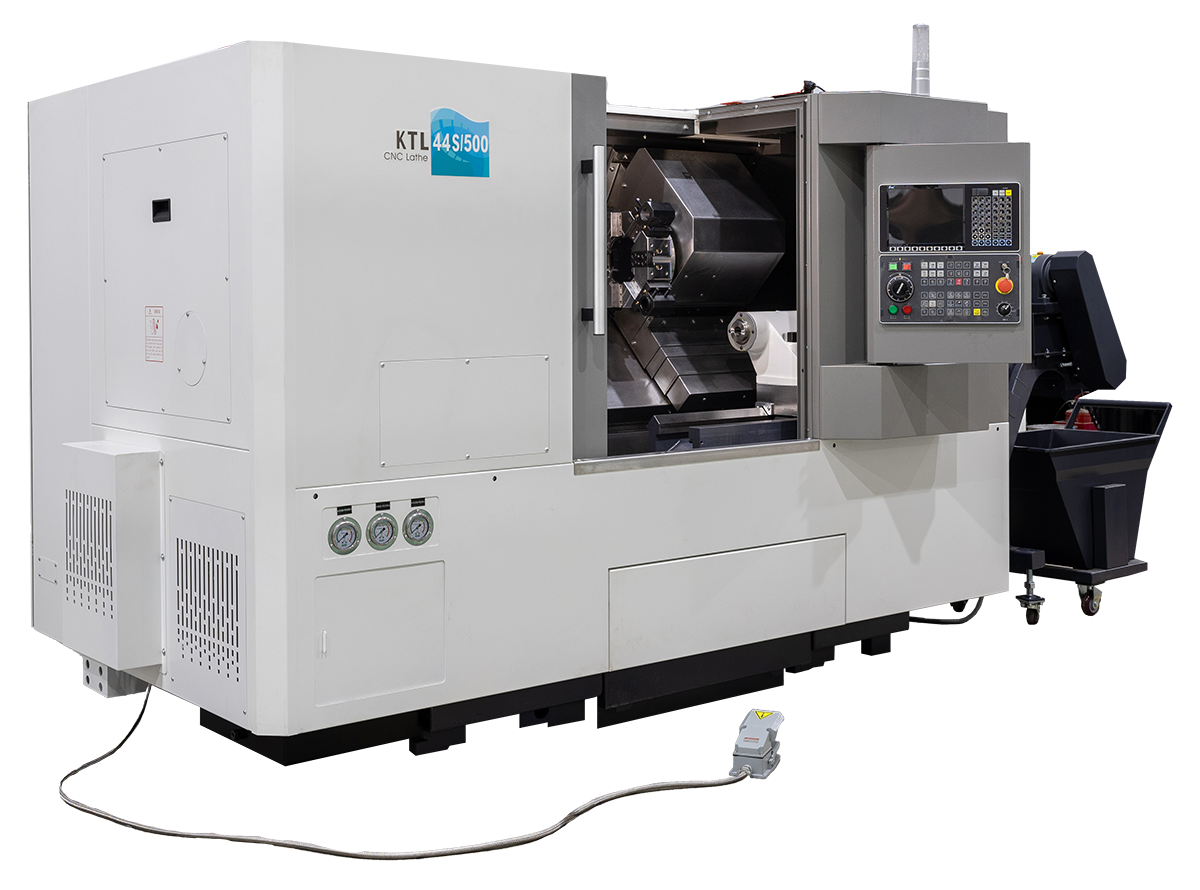

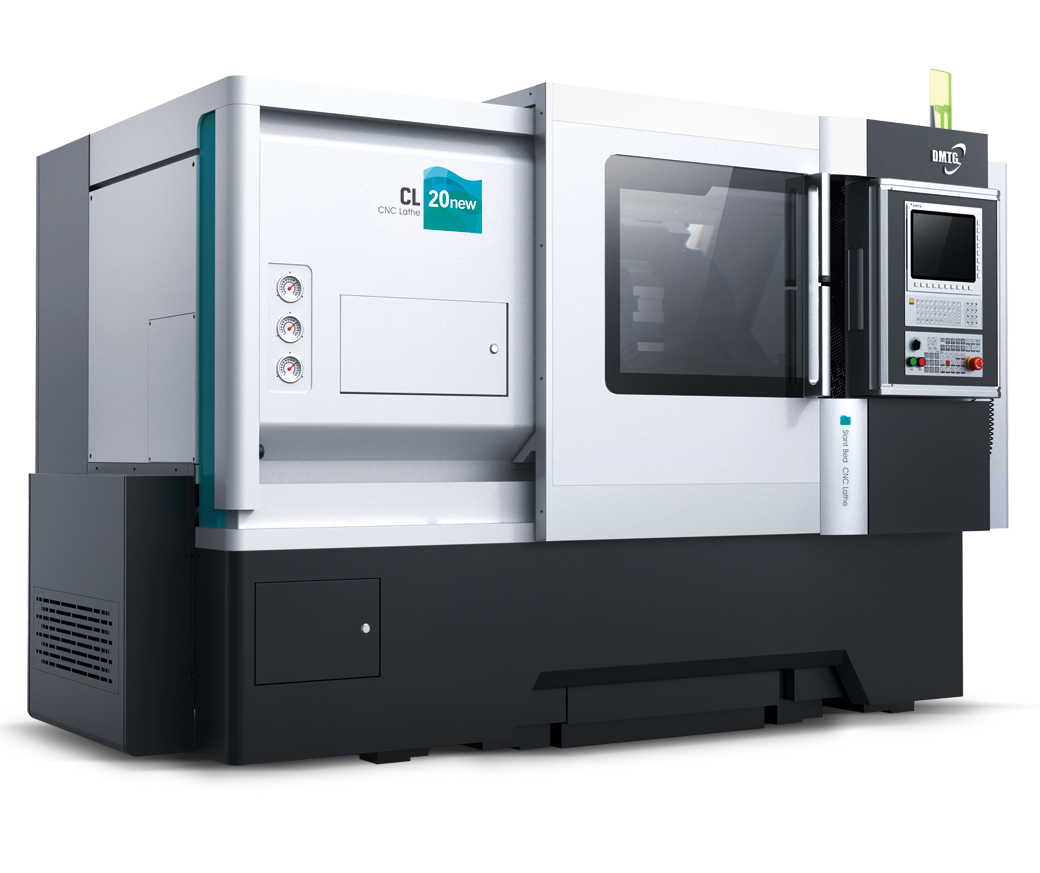

Токарный станок с наклонной станиной серии CL

НАЗНАЧЕНИЕ

Токарные станки с ЧПУ серии CL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Высокие показатели по точности и повторяемости.
• На станке установлен высокоскоростной шпиндель (5000 об / мин), который позволяет обрабатывать различные материалы и добиваться высокого качества.
• Направляющие качения обеспечивают высокоскоростное перемещение и более высокую точность позиционирования, позволяют добиться низкого коэффициента трения.
• При изготовлении станка используются комплектующие мировых лидеров: подшипники NSK (Япония), гидравлика и патроны AutoStrong (Тайвань), направляющие HIWIN или THK (Япония).
• Промышленная система ЧПУ Fanuc (Япония) самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.
• Высокий уровень автоматизации производства. Автоматическая загрузка и выгрузка деталей, возможна полная роботизация.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Современные высокопроизводительные токарные обрабатывающие центры серий CL применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

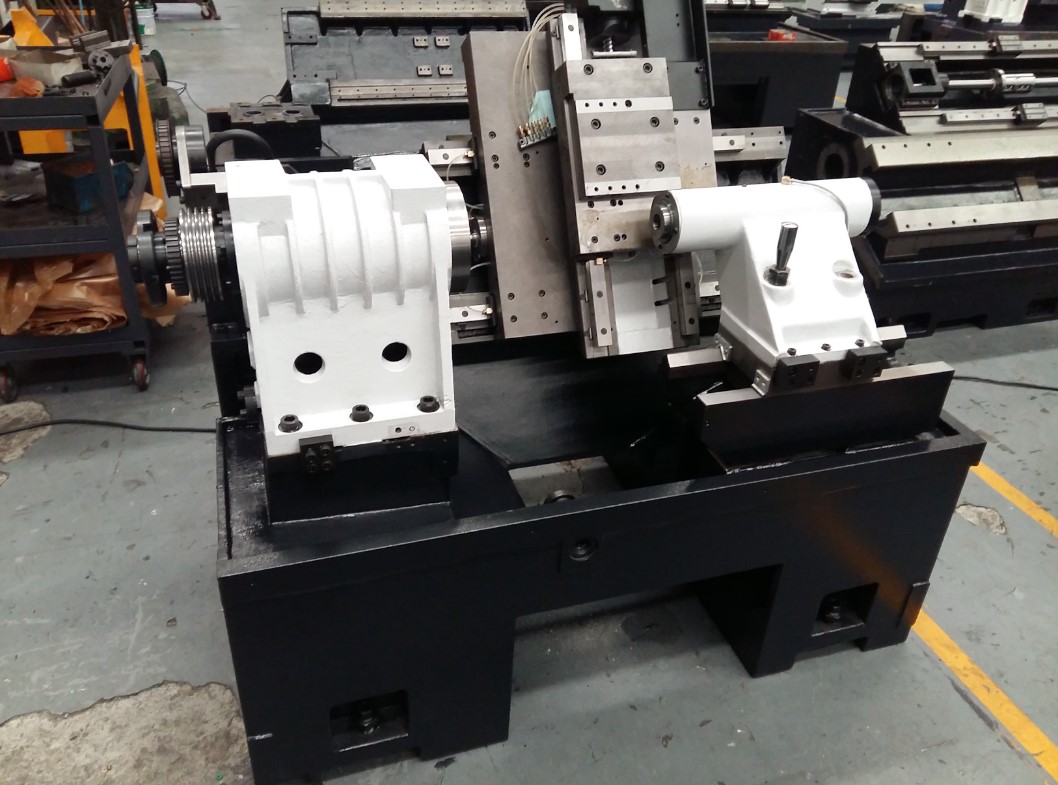

Цельнолитая станина

Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

Система ЧПУ Fanuc (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

Линейные направляющие

Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.

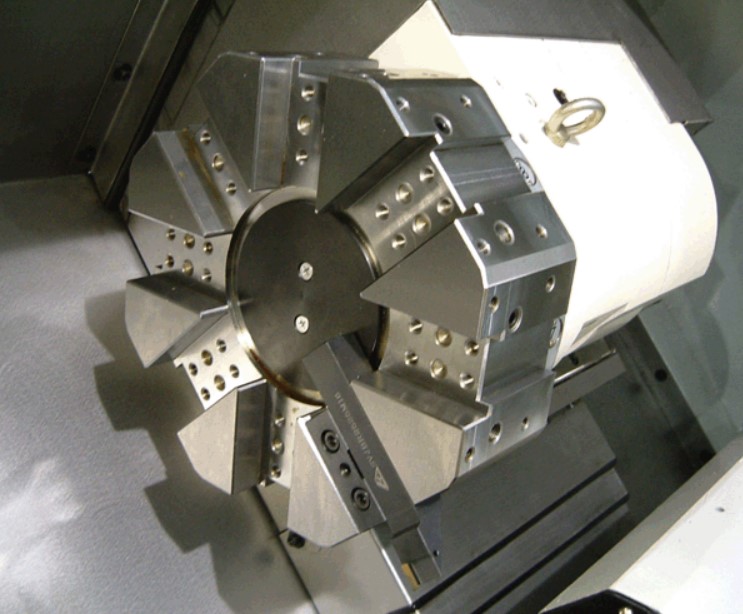

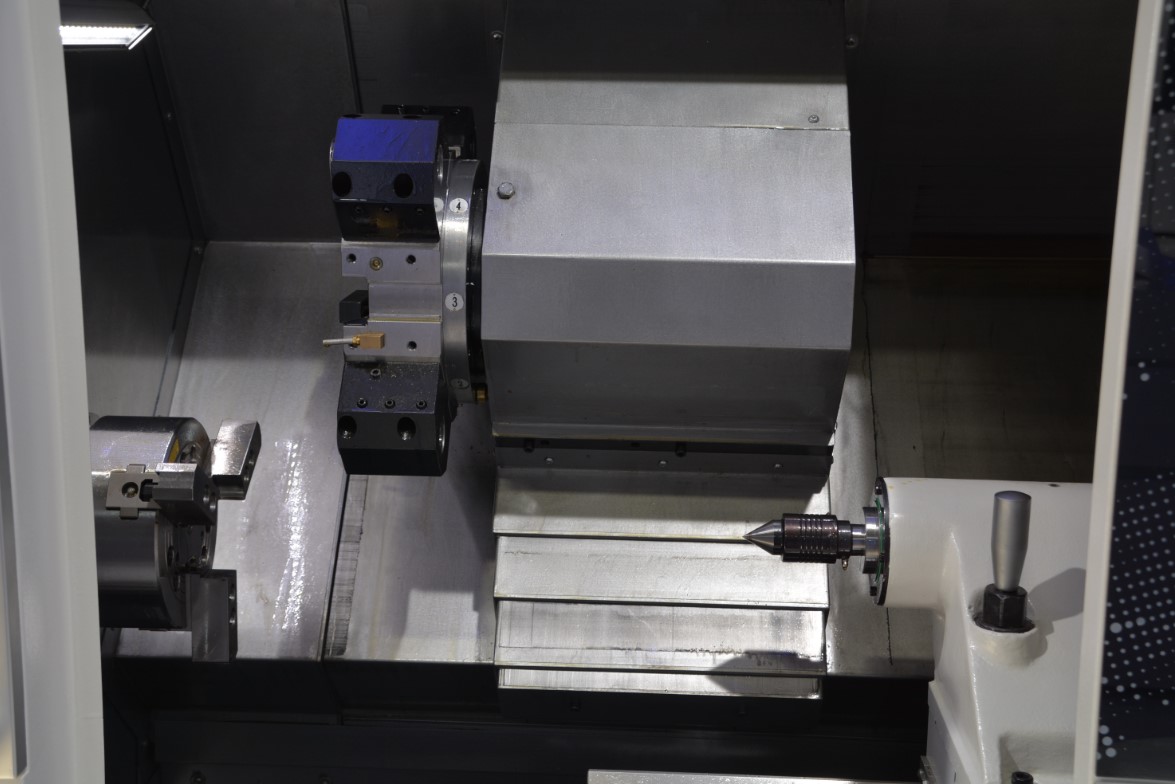

Револьверная головка

Гидравлическая револьверная головка на 8 позиций, время смены инструмента 0,3 сек.

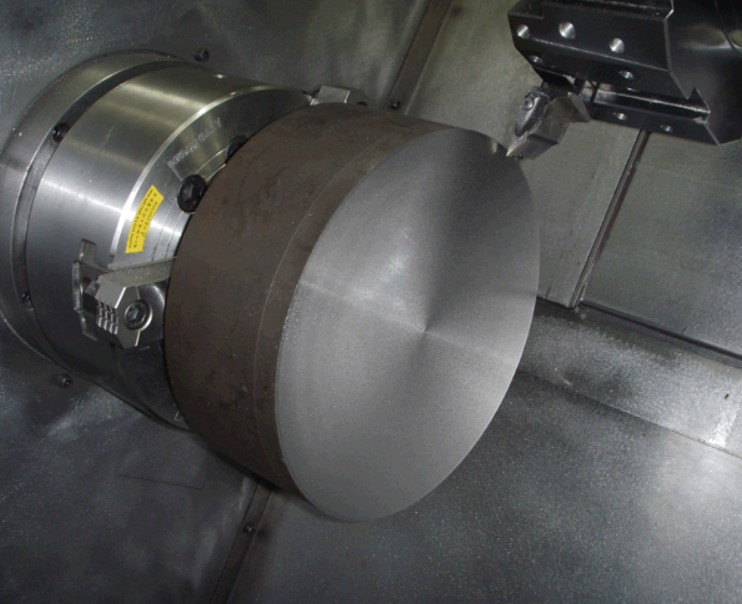

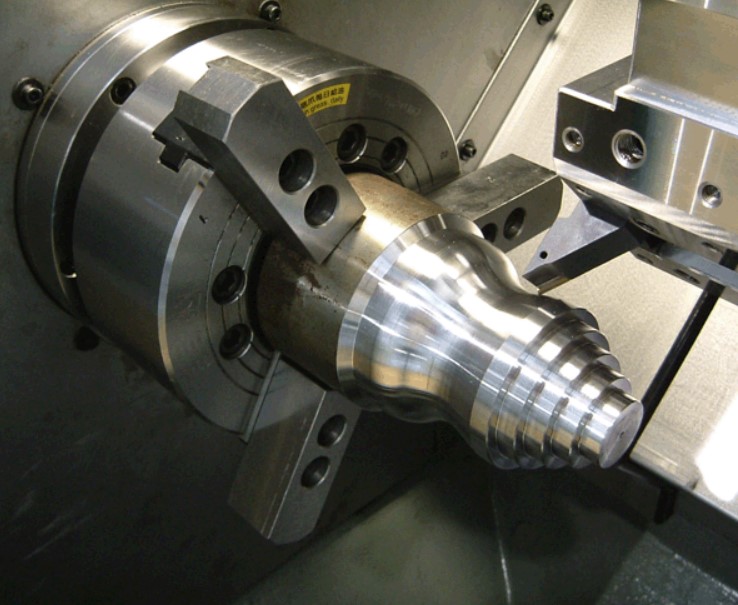

Гидравлический 3-х кулачковый патрон

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.

Подшипники шпинделя

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью

ШВП

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.

К каждой гайке ШВП подведена трубка импульсной смазки
