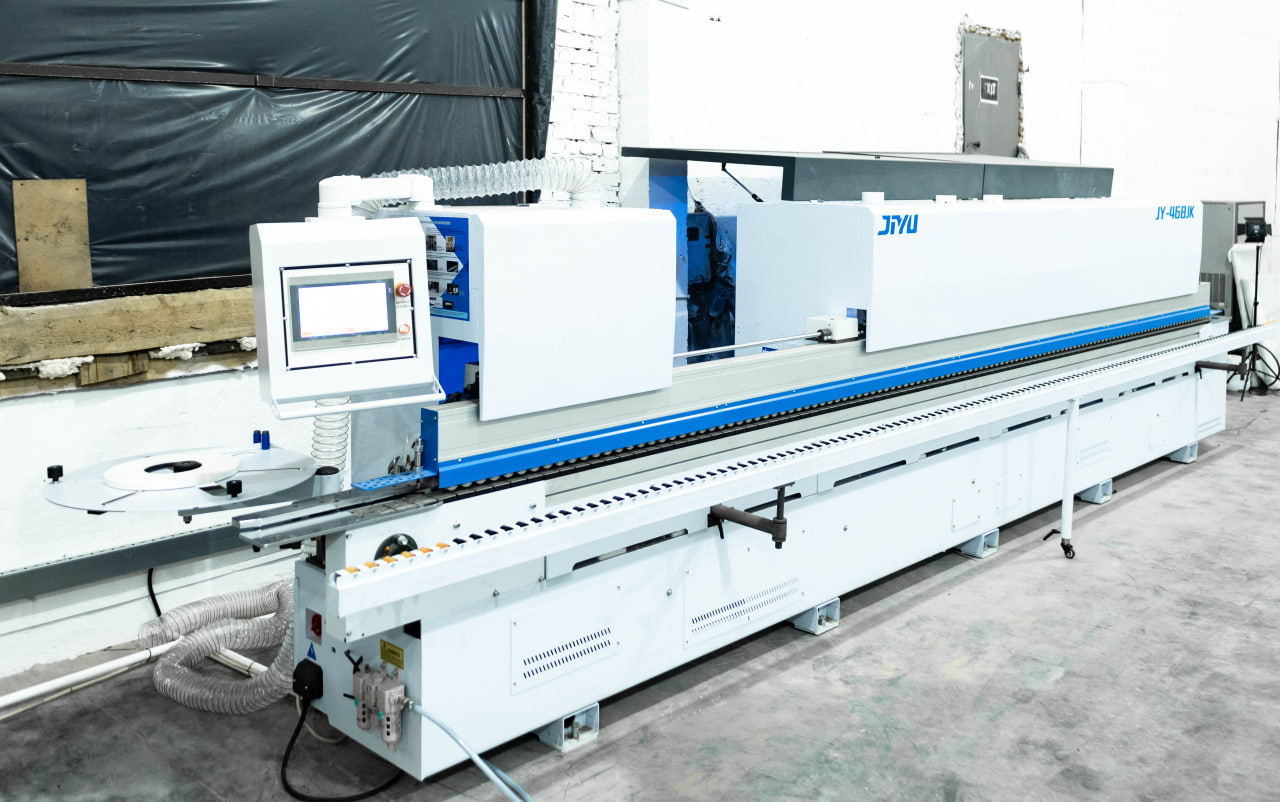

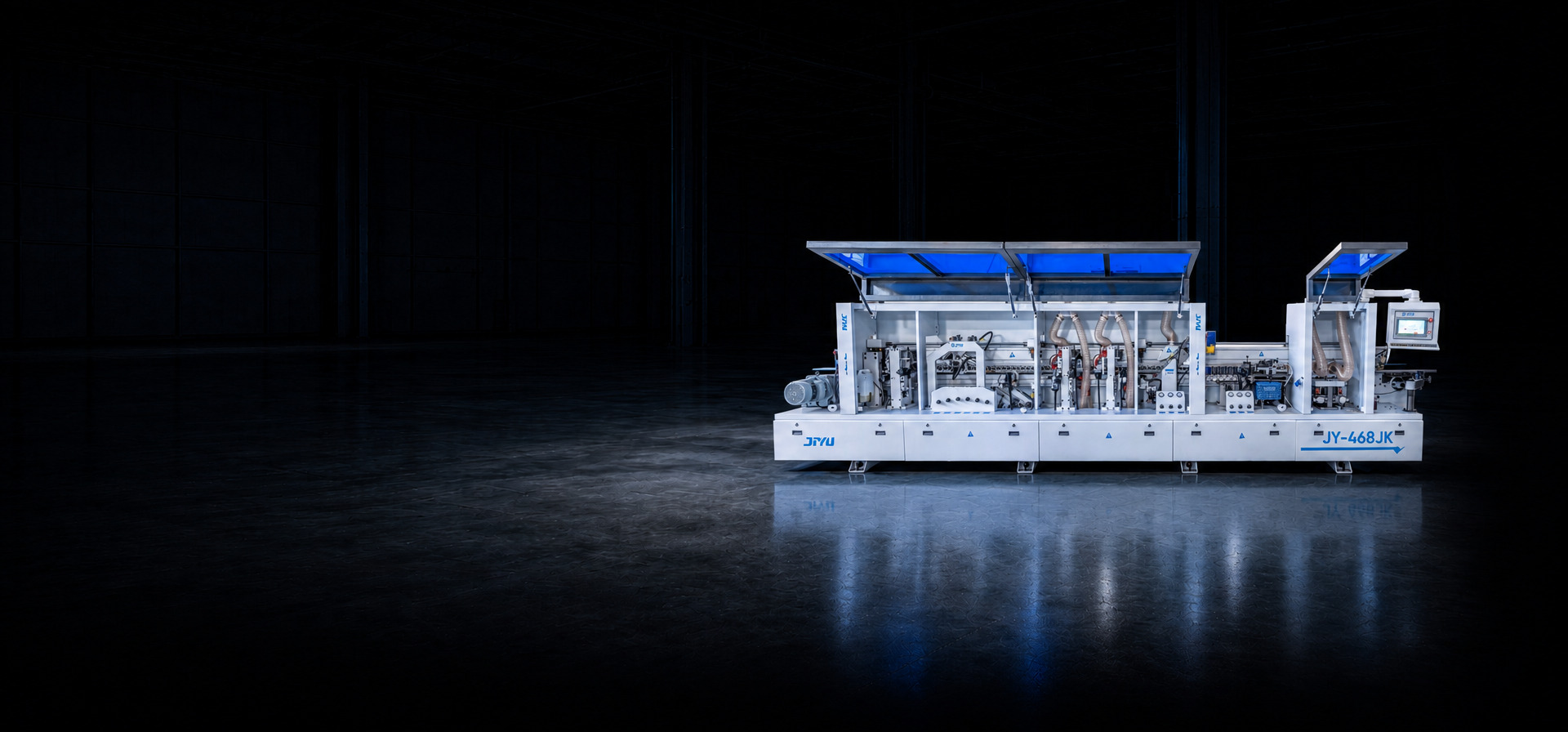

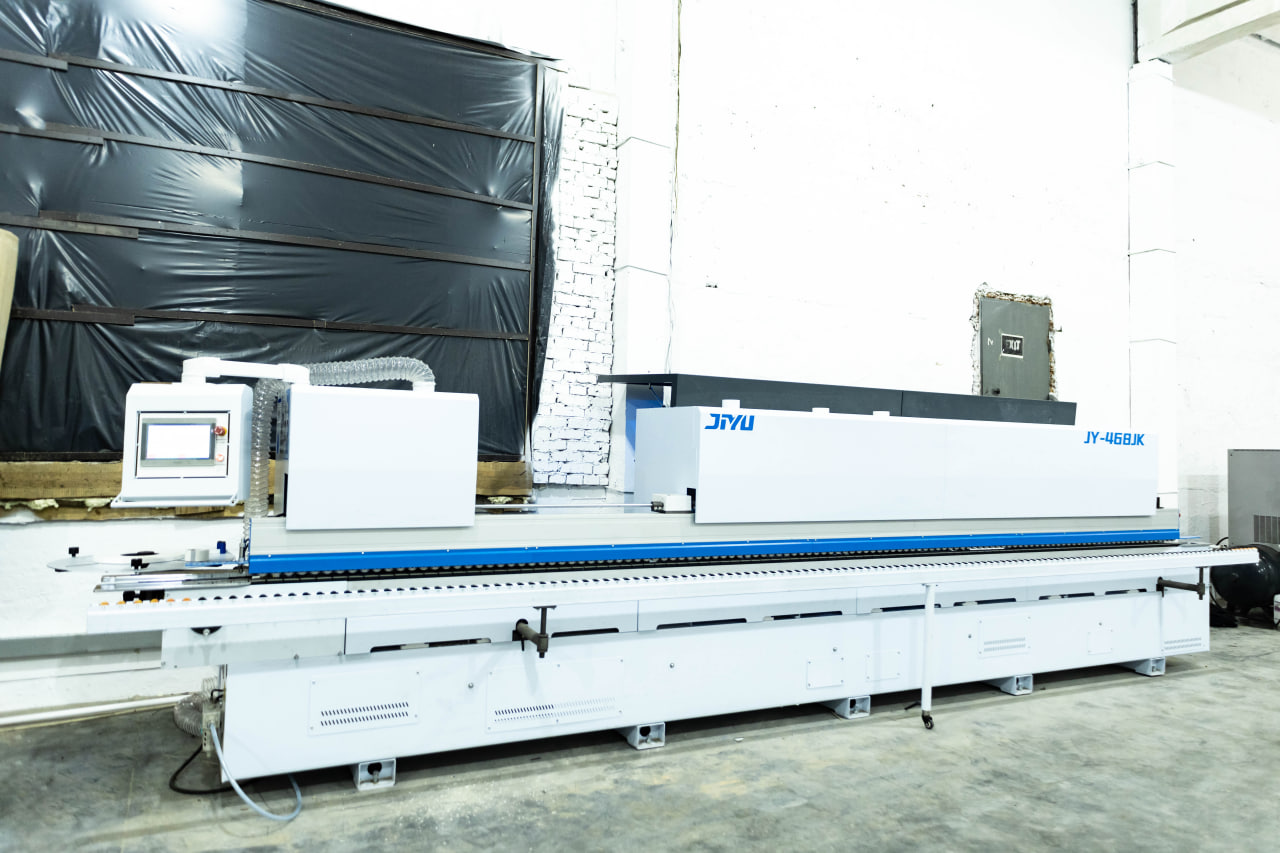

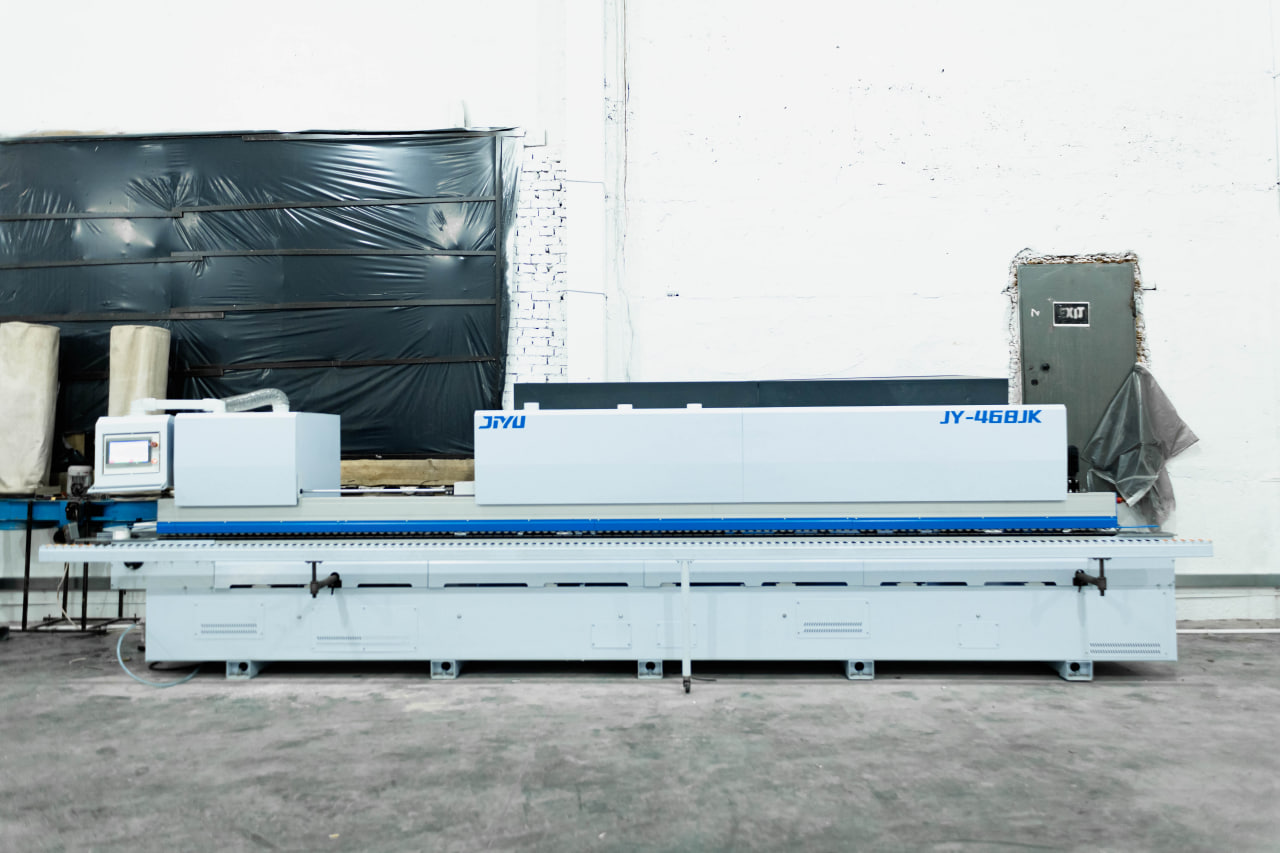

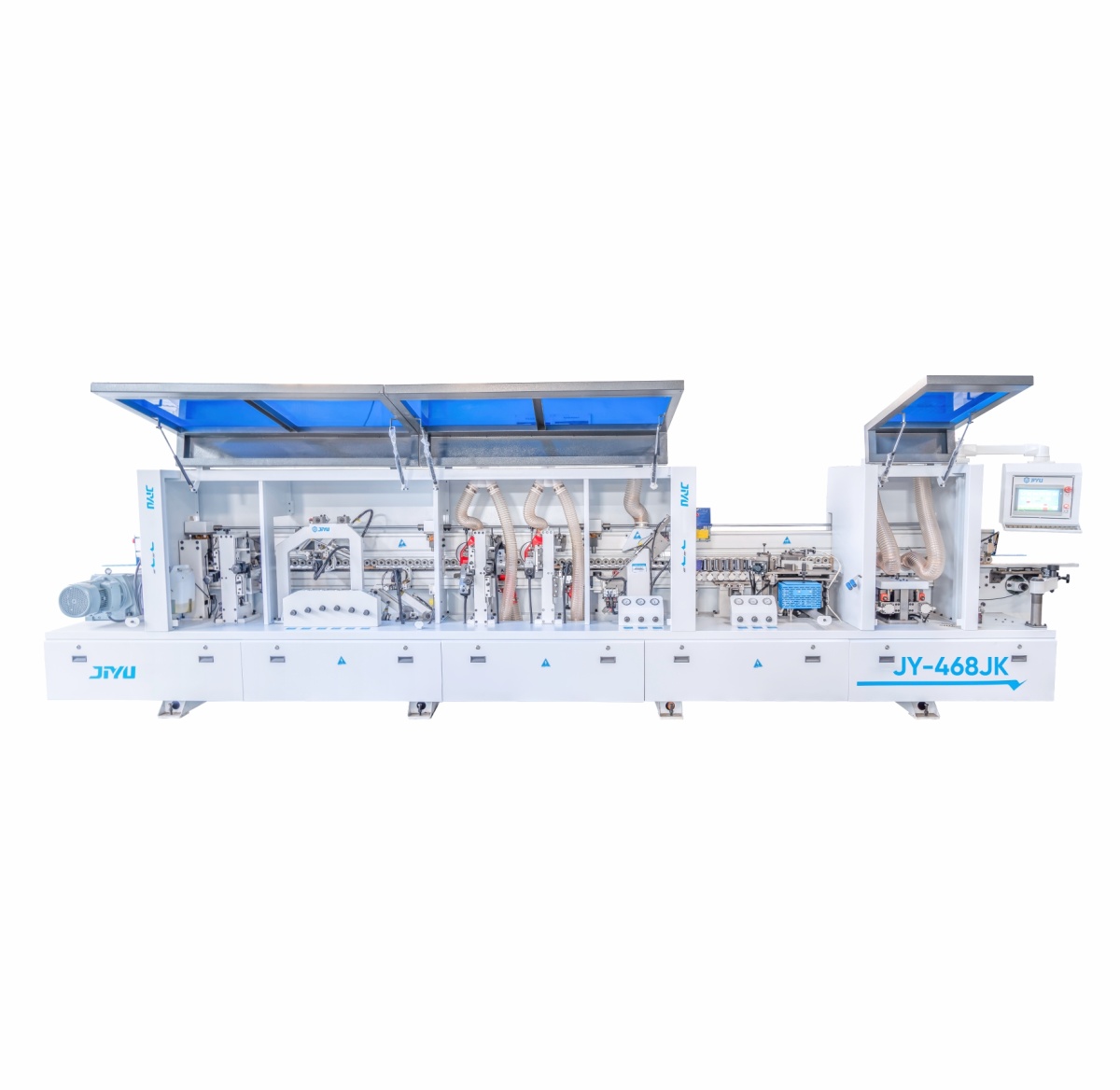

Автоматический кромкооблицовочный станок JIYU JY‑468JK
По запросу
-
Описание
-
Технические характеристики
-
Видео
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Схема обработки
Конструктивные особенности

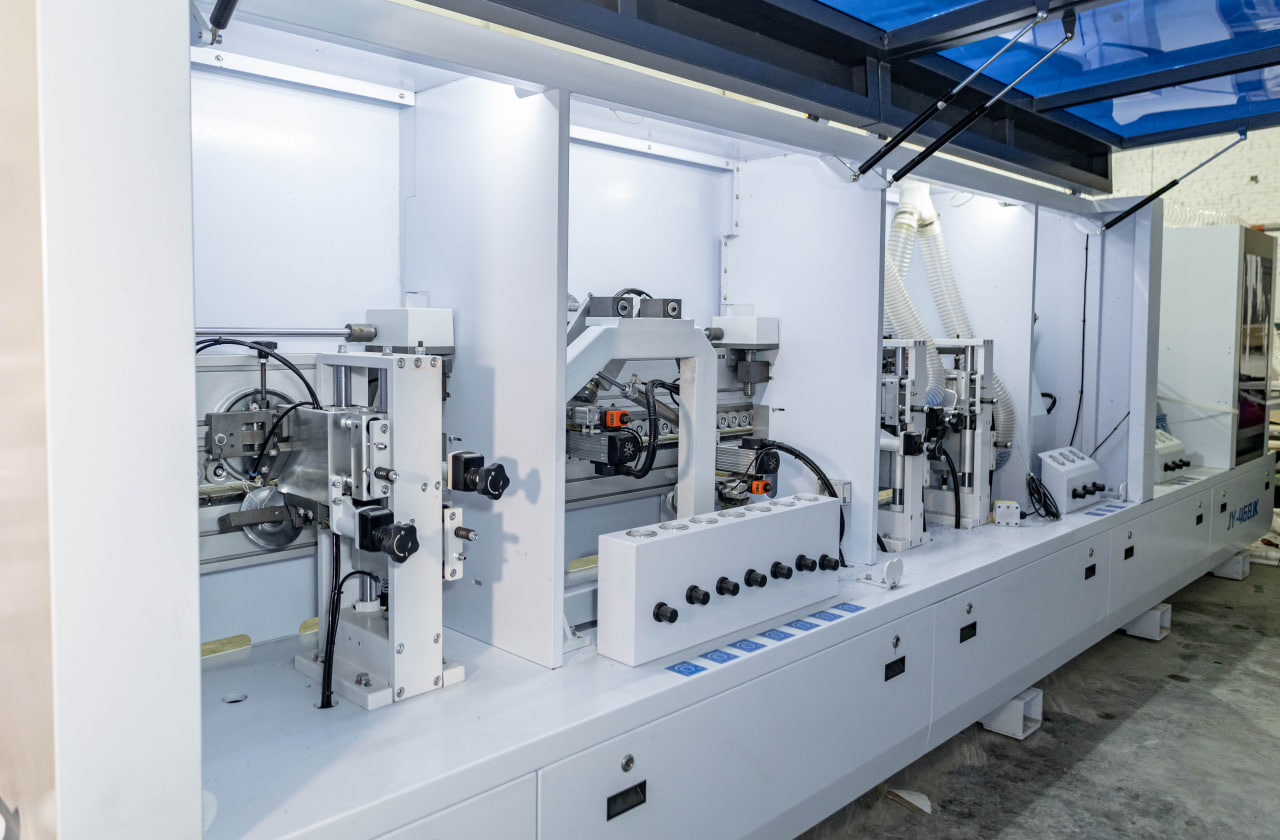

ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА
Каждый узел управляется отдельным инвертором. SHILIN (Тайвань)
СТАНИНА
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.

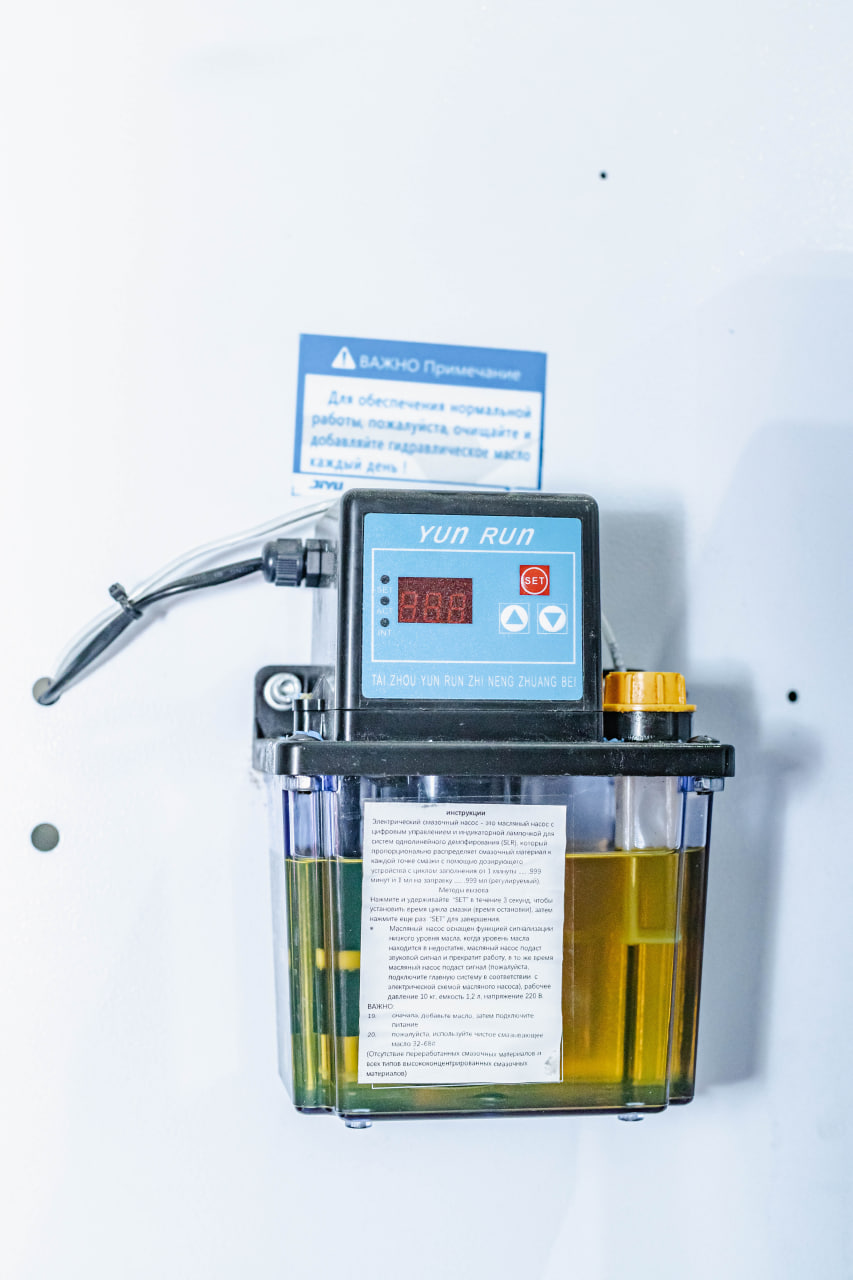

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.

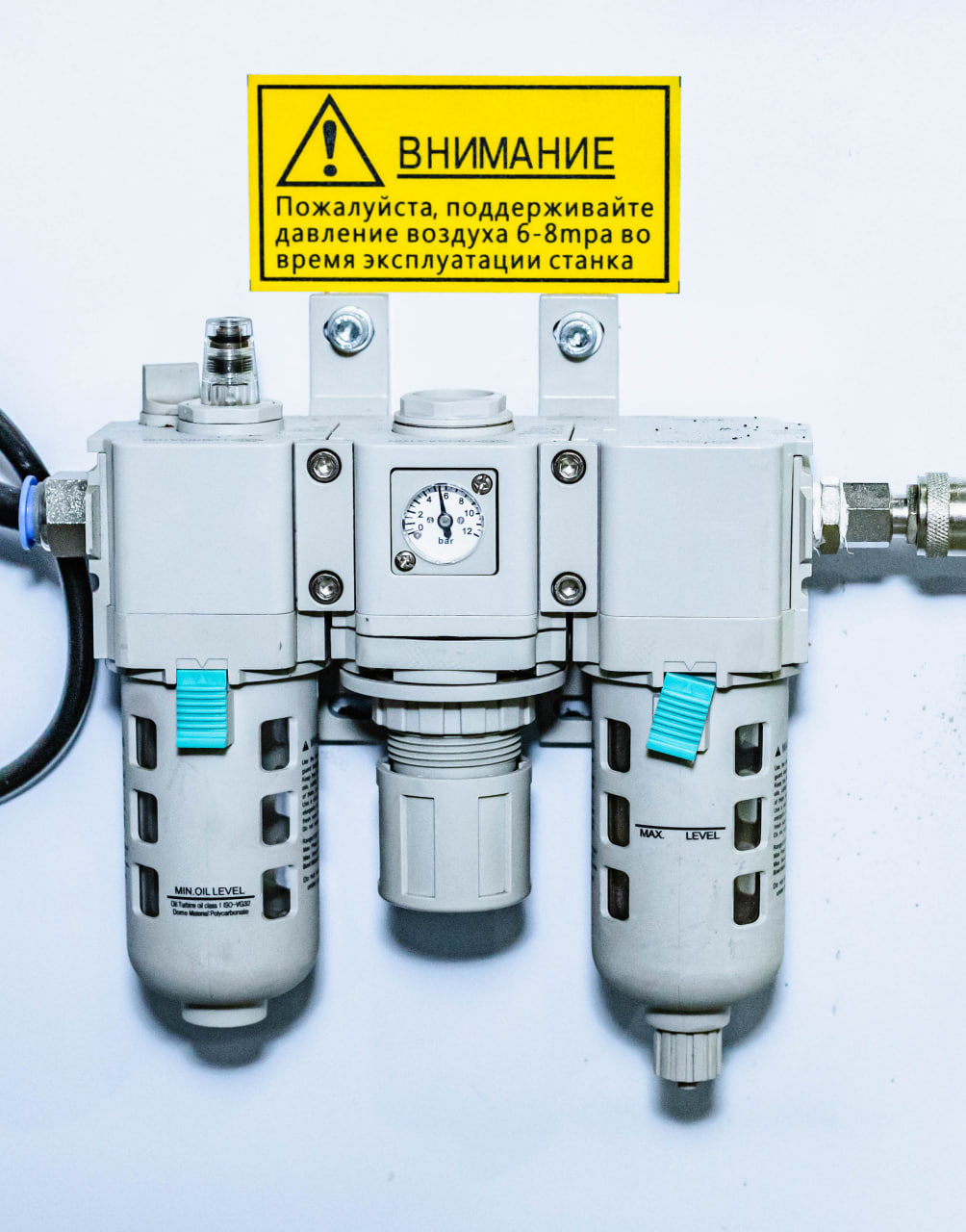

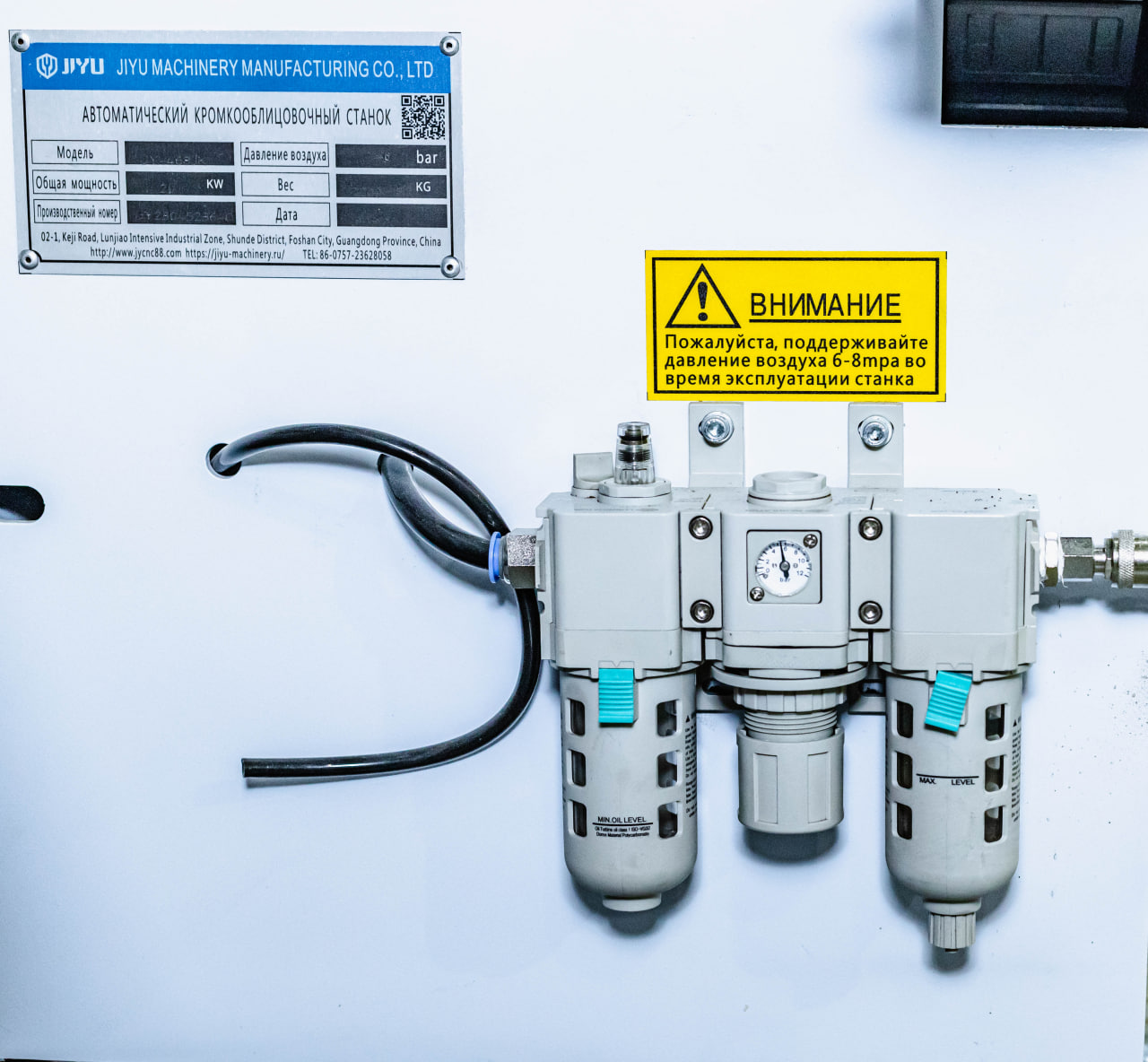

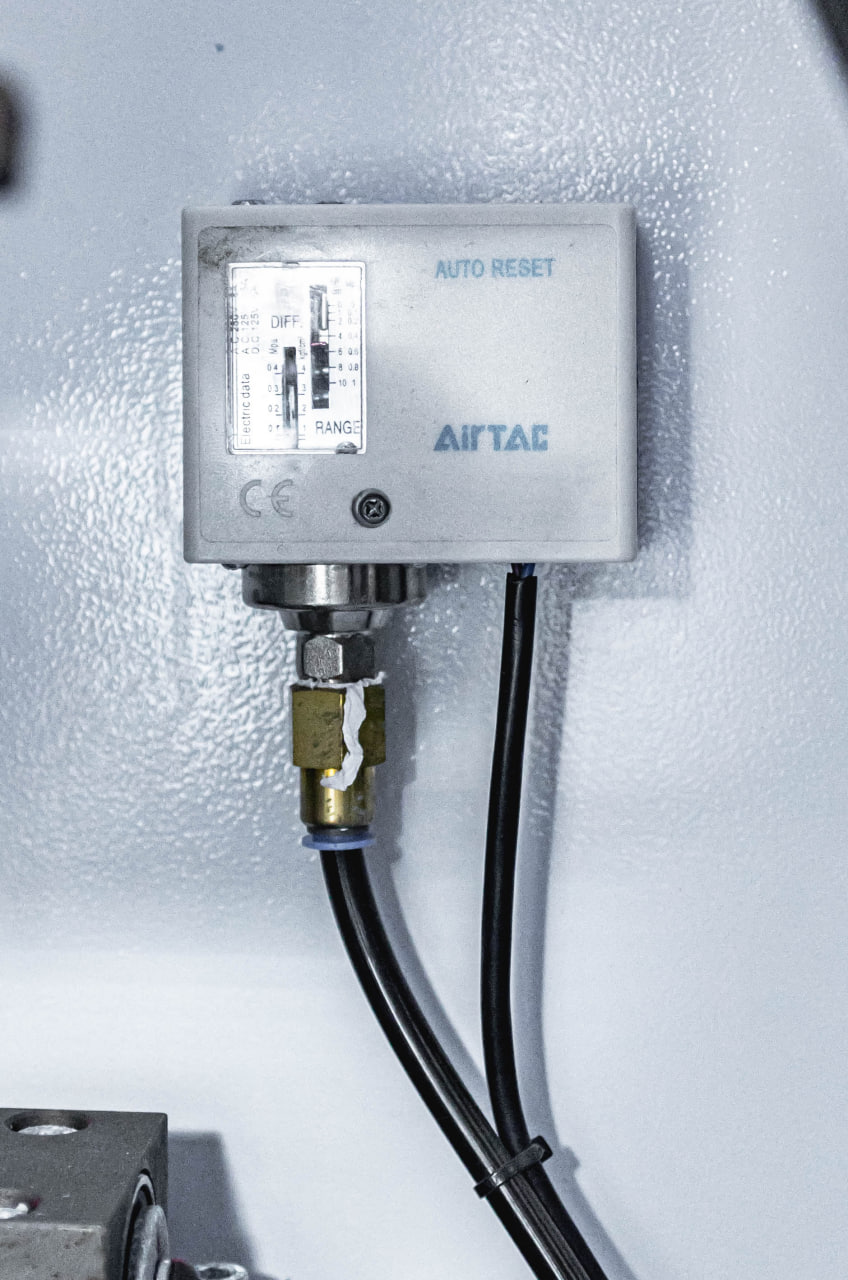

ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ
AirTAC

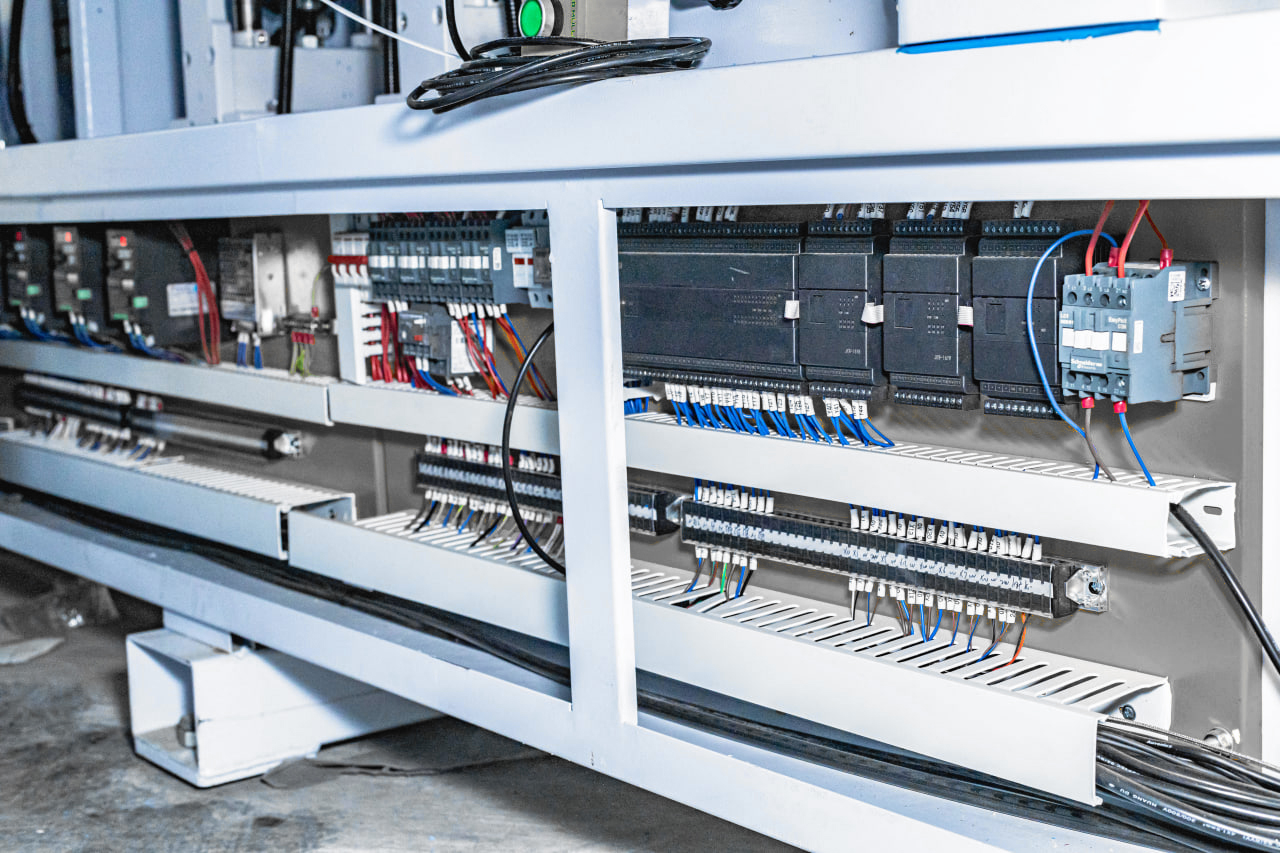

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
От одного из мировых лидеров - Schneider Electric промышленной серии.

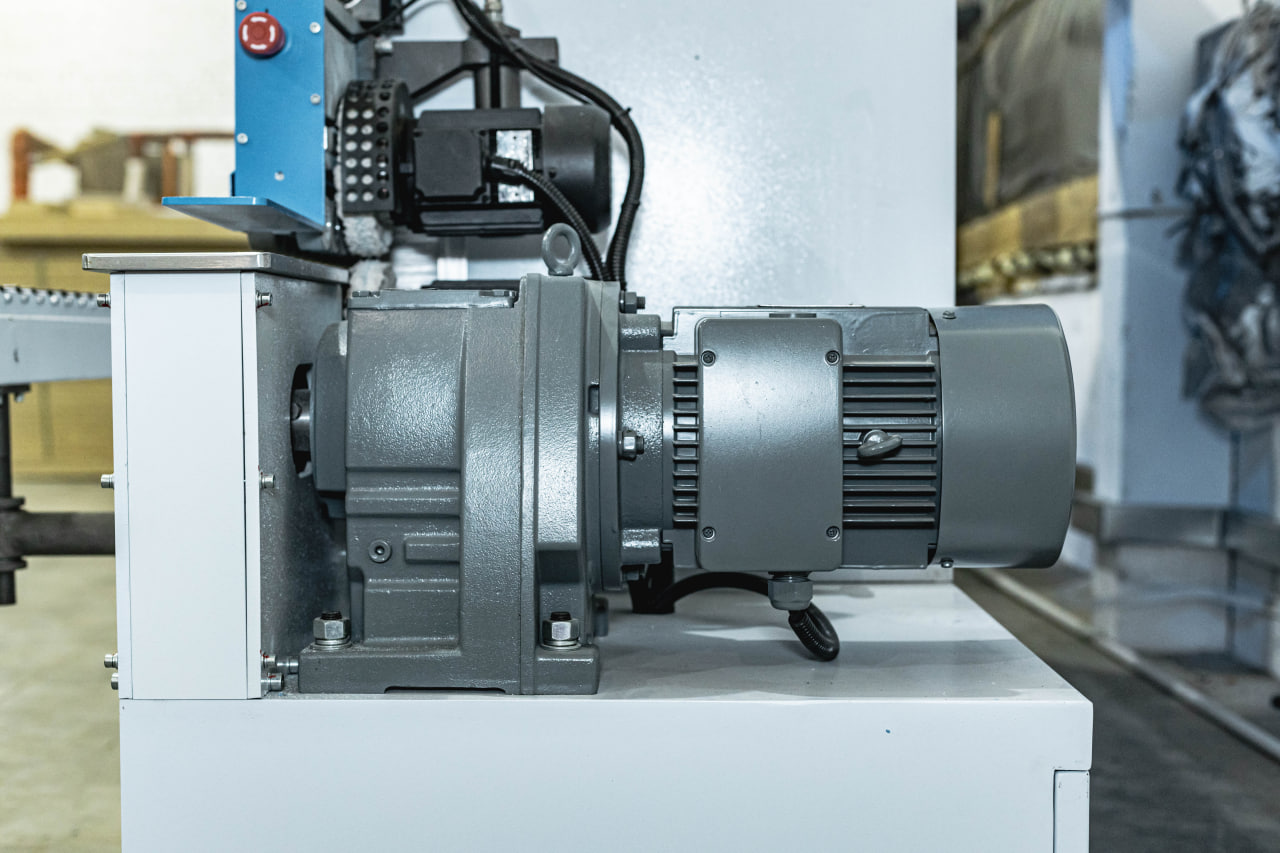

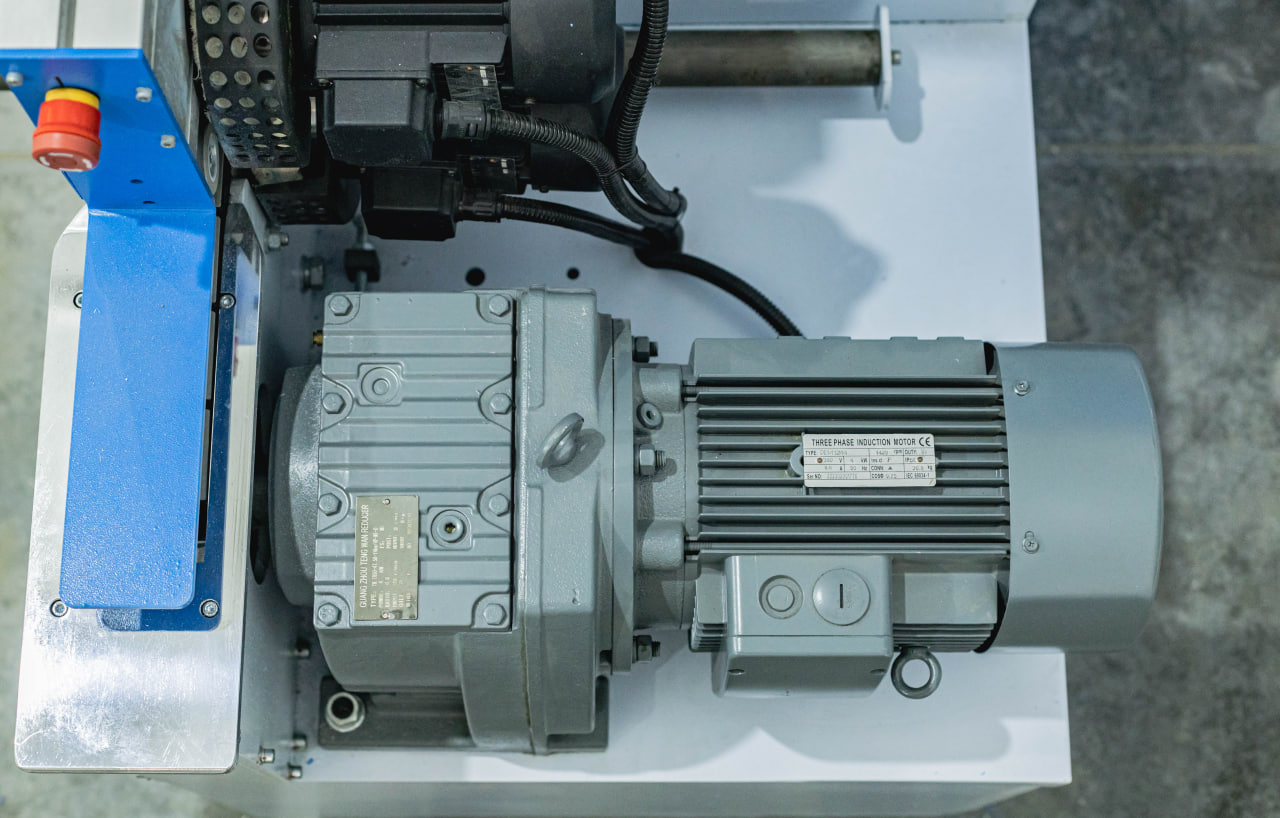

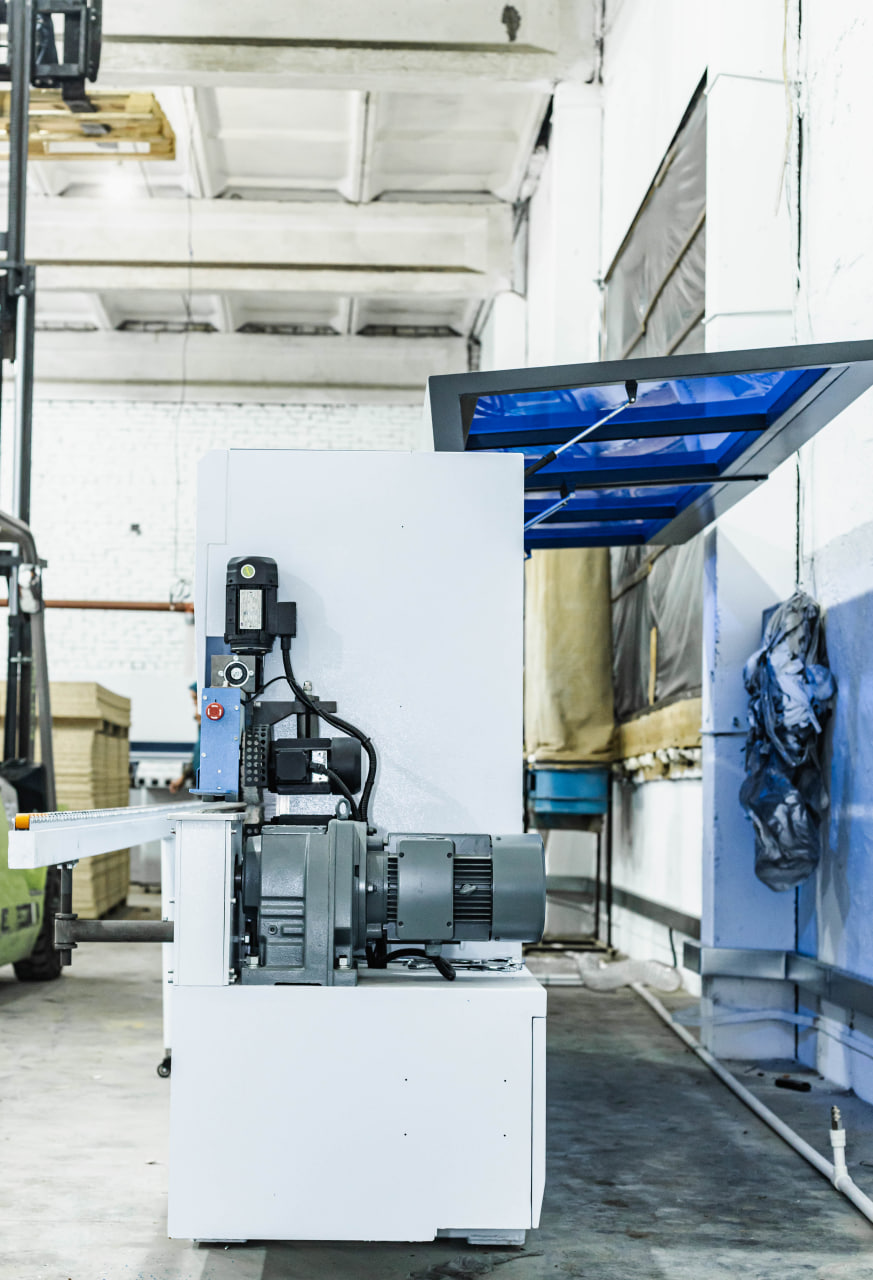

ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА
(Zhongda/Tengwan)
Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки.

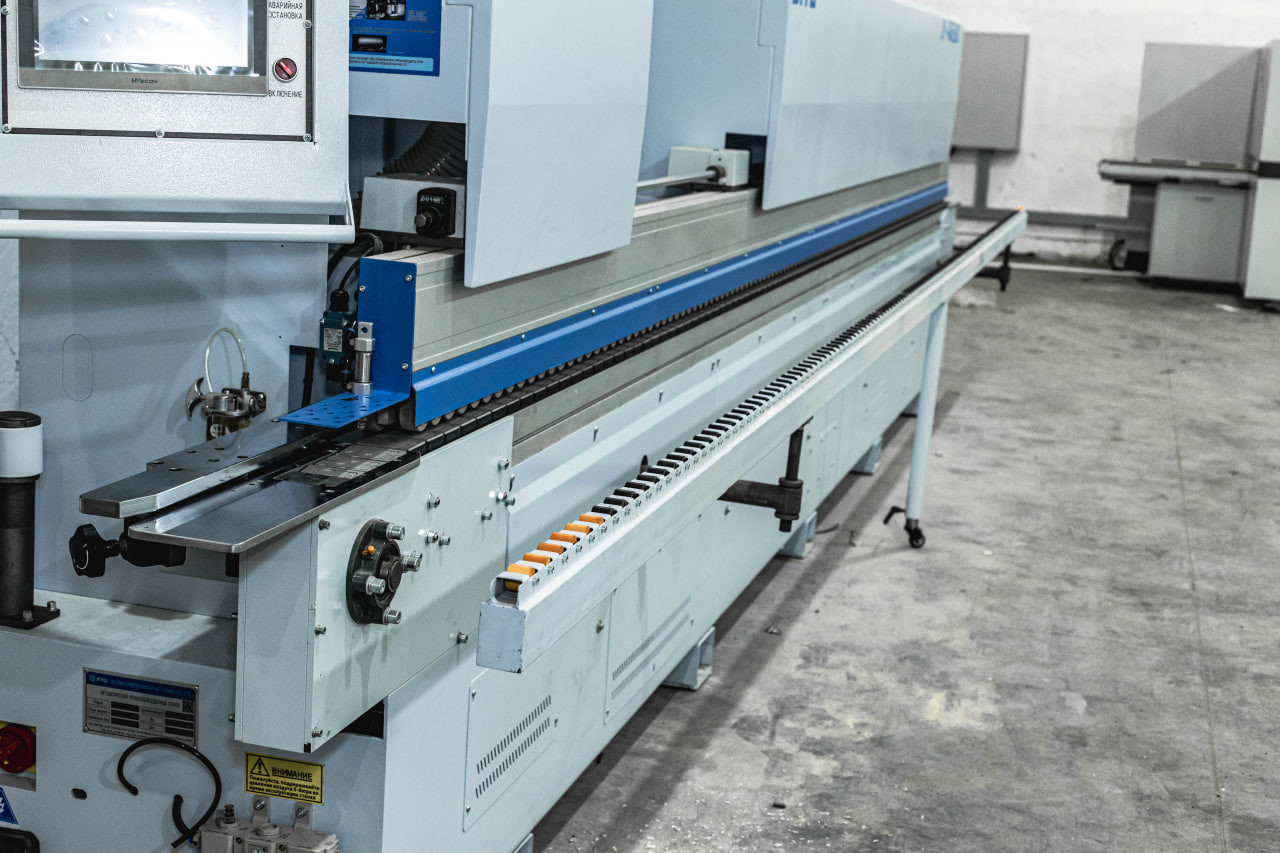

Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80мм.Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.

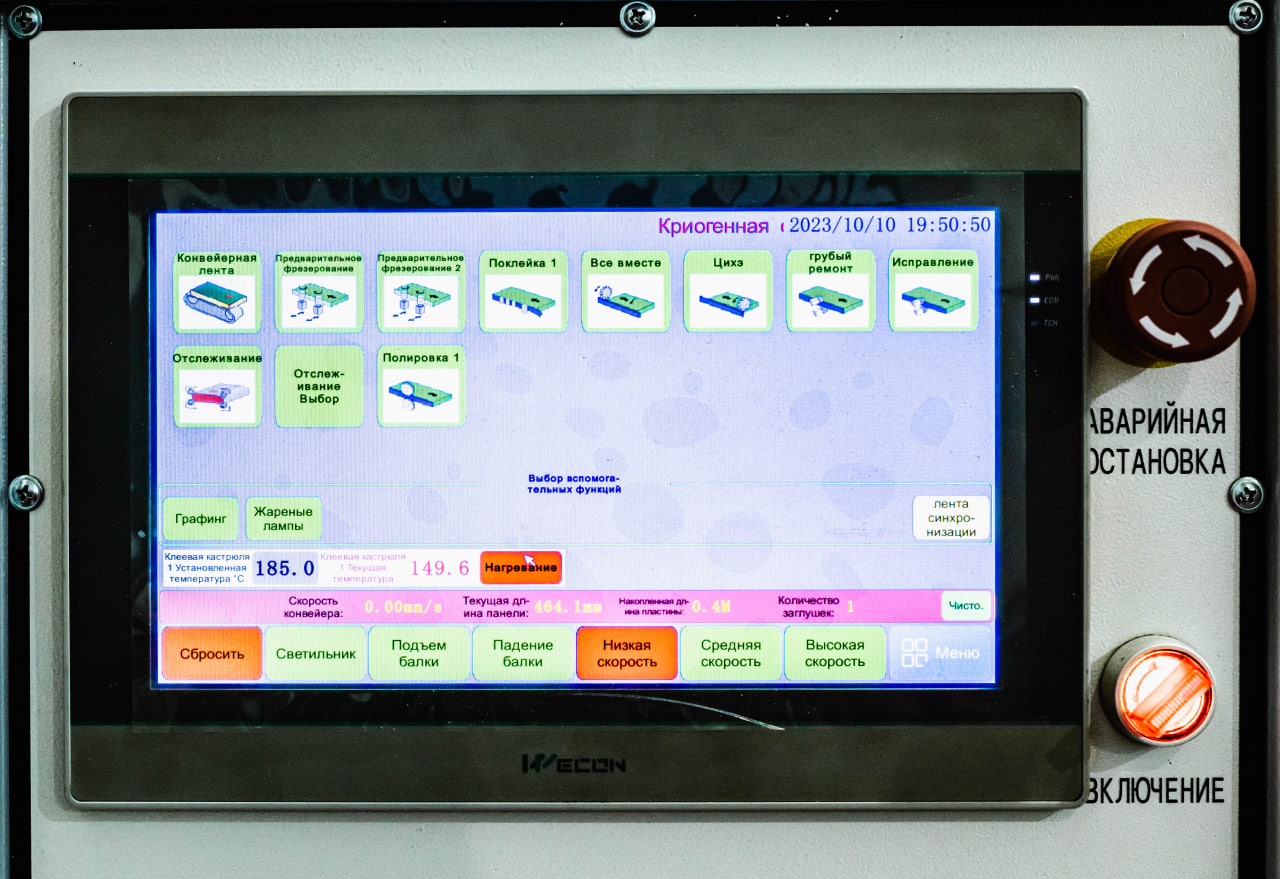

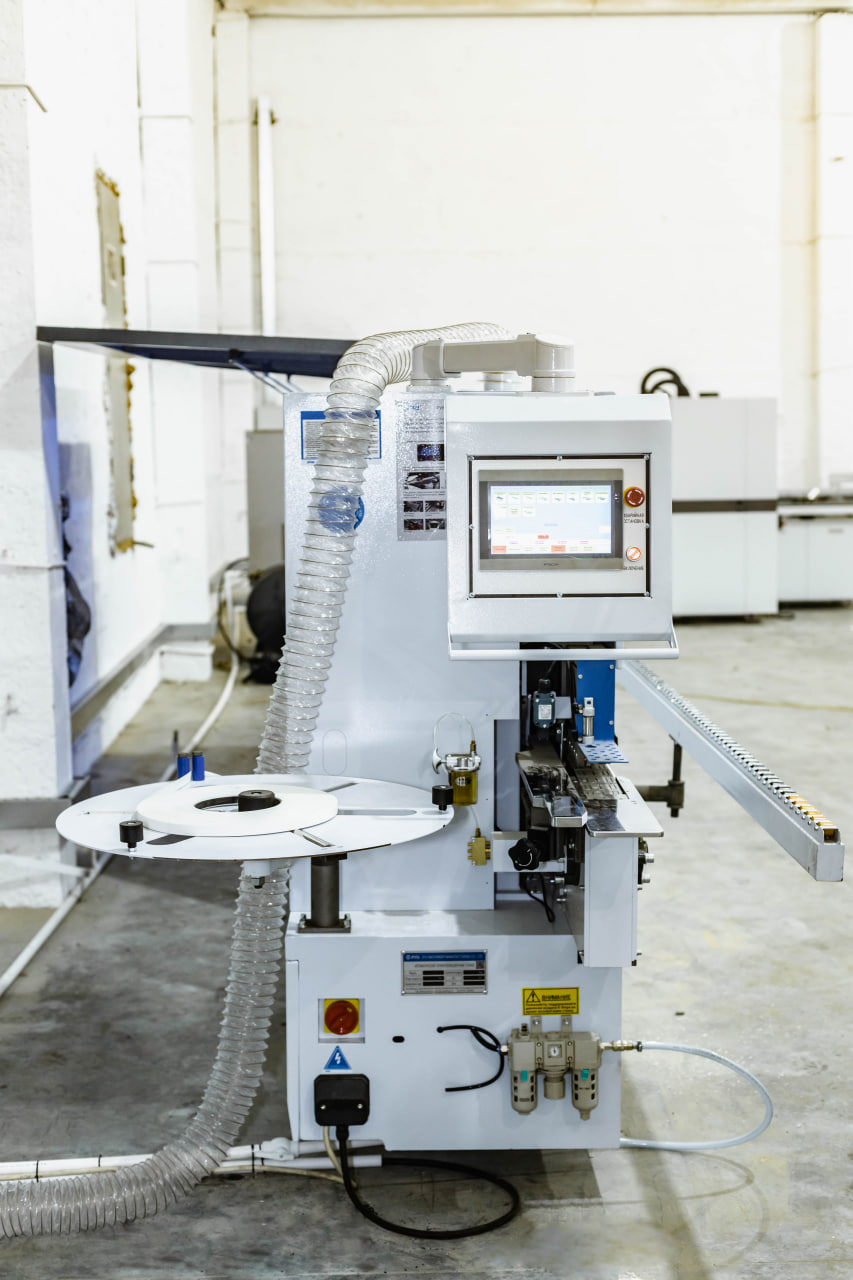

ПУЛЬТ УПРАВЛЕНИЯ
Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора.
НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ JIYU

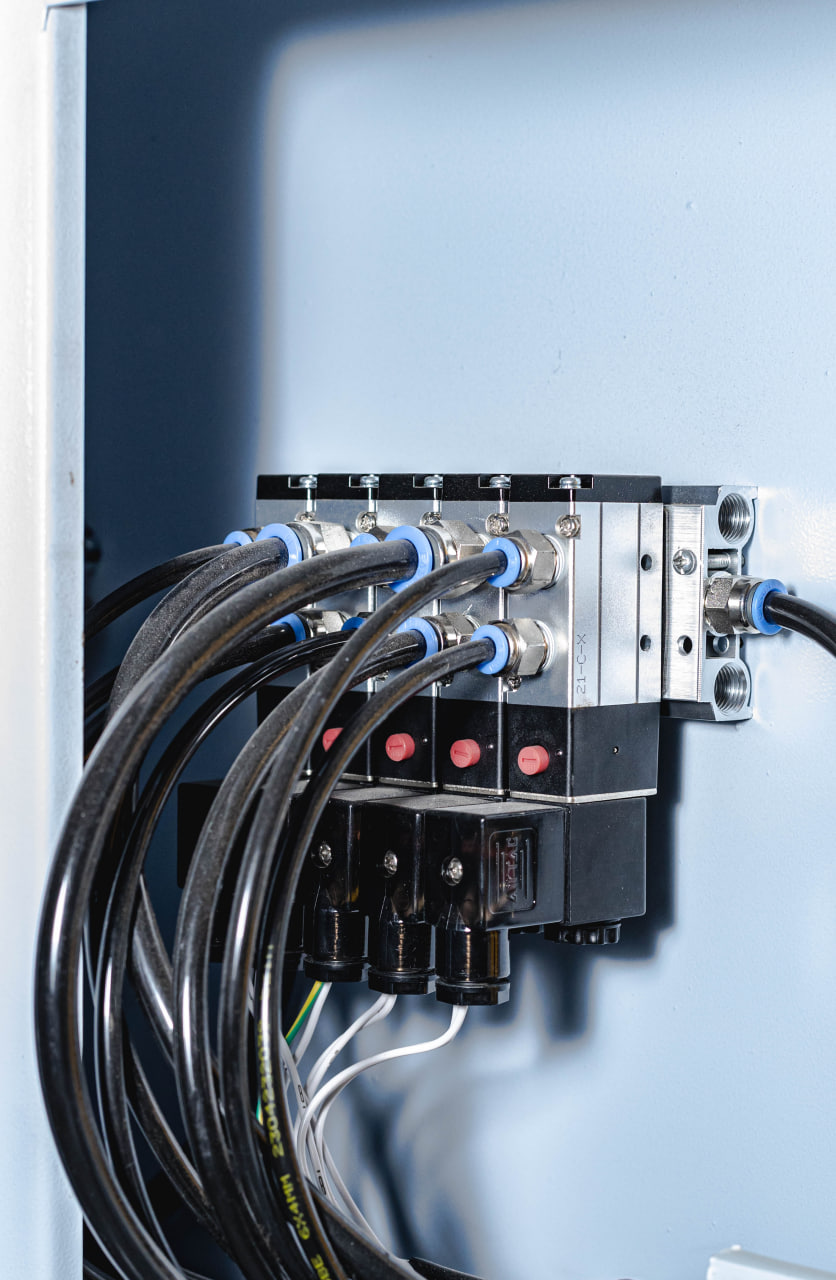

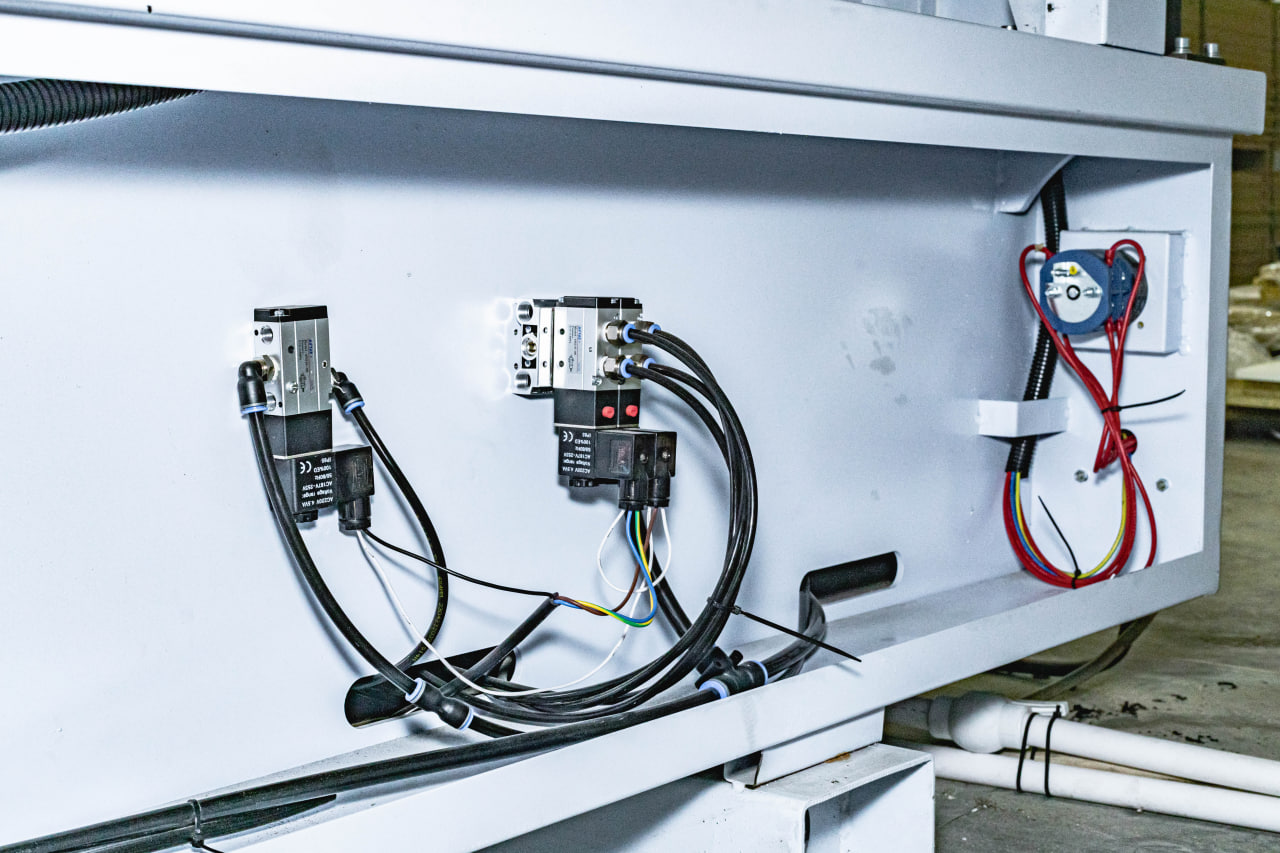

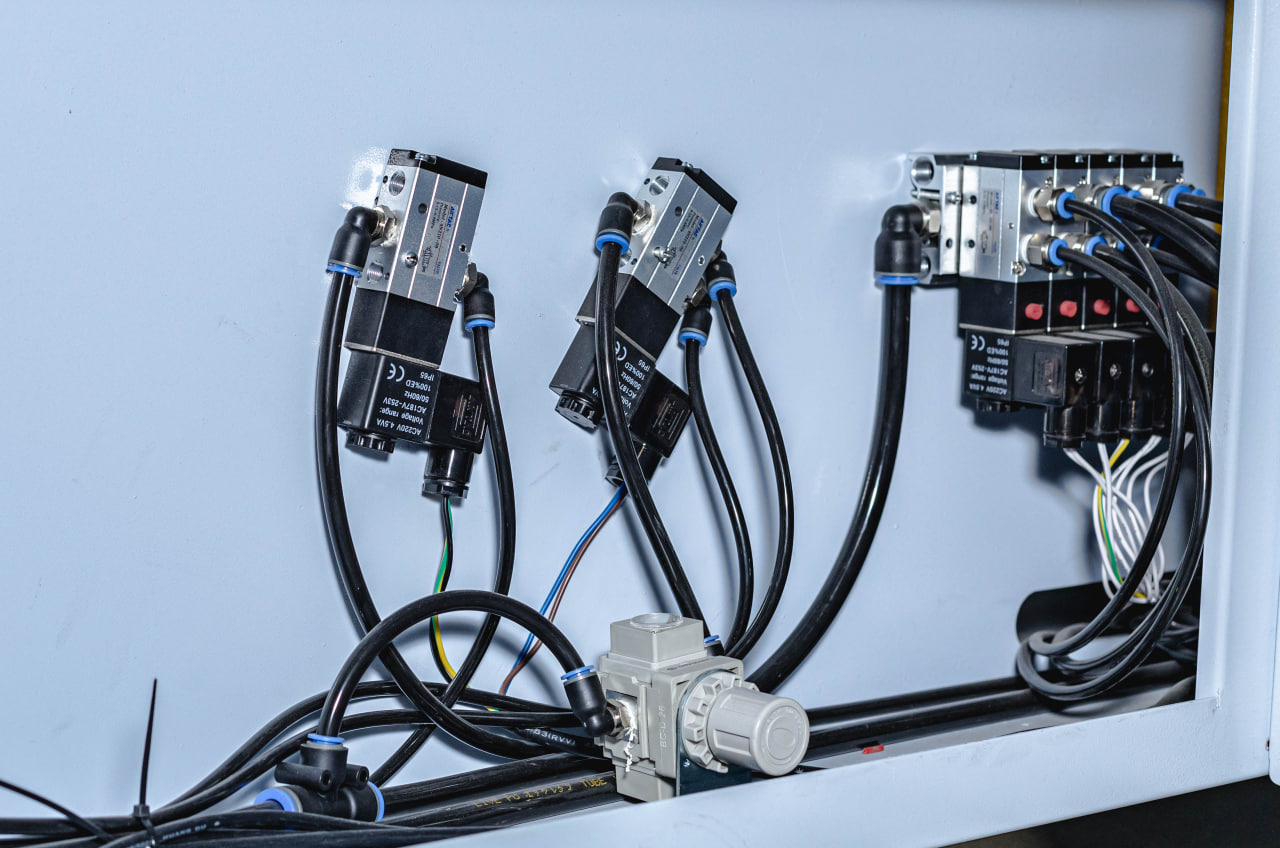

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ УПРАВЛЕНИЯ ПНЕВМОСИСТЕМАМИ
AirTAC/Easun
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN

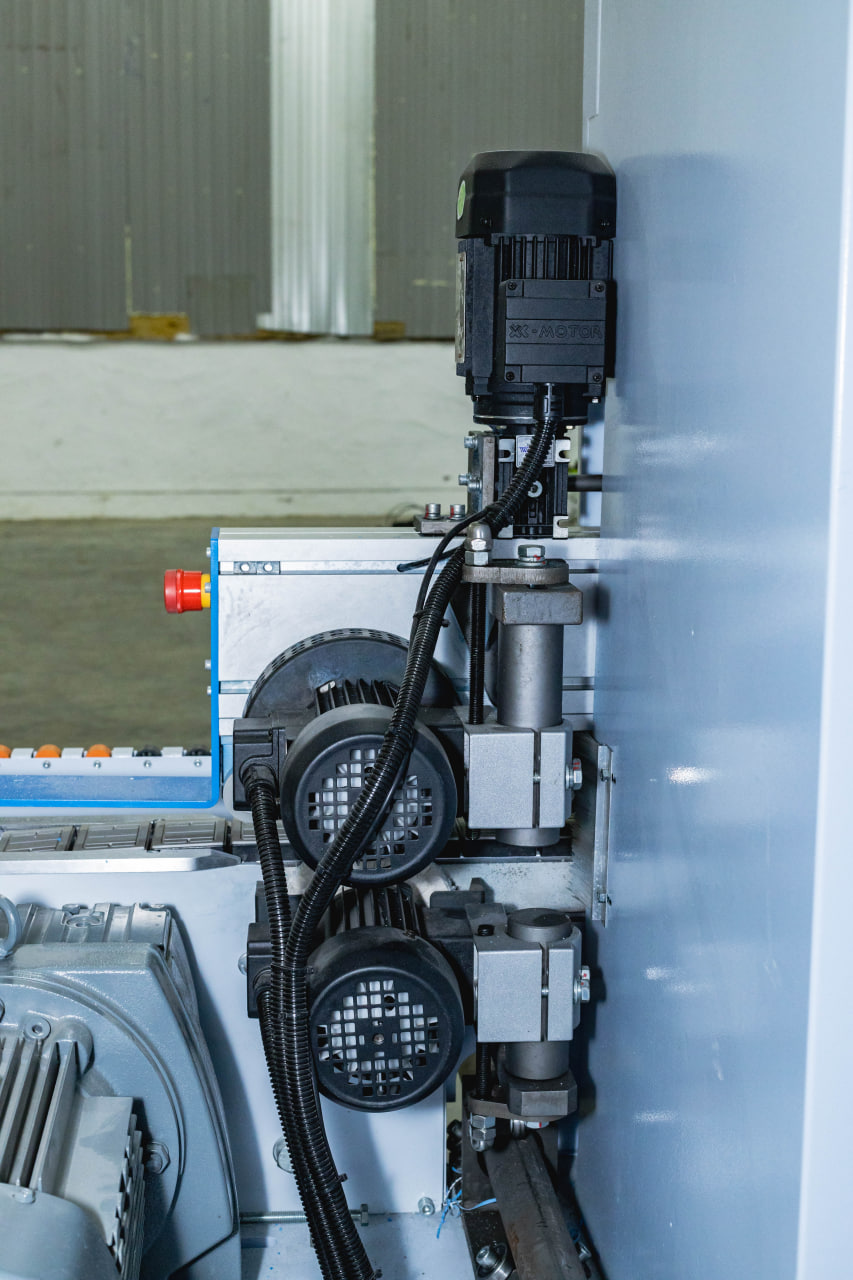

УЗЕЛ ПРИФУГОВКИ
Узел прифуговки с двумя моторами по 2.2квт и алмазными фрезами. Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2 кВт 12000 об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 35мм. Опционально возможна установка фрез для обработки плиты до 60мм.

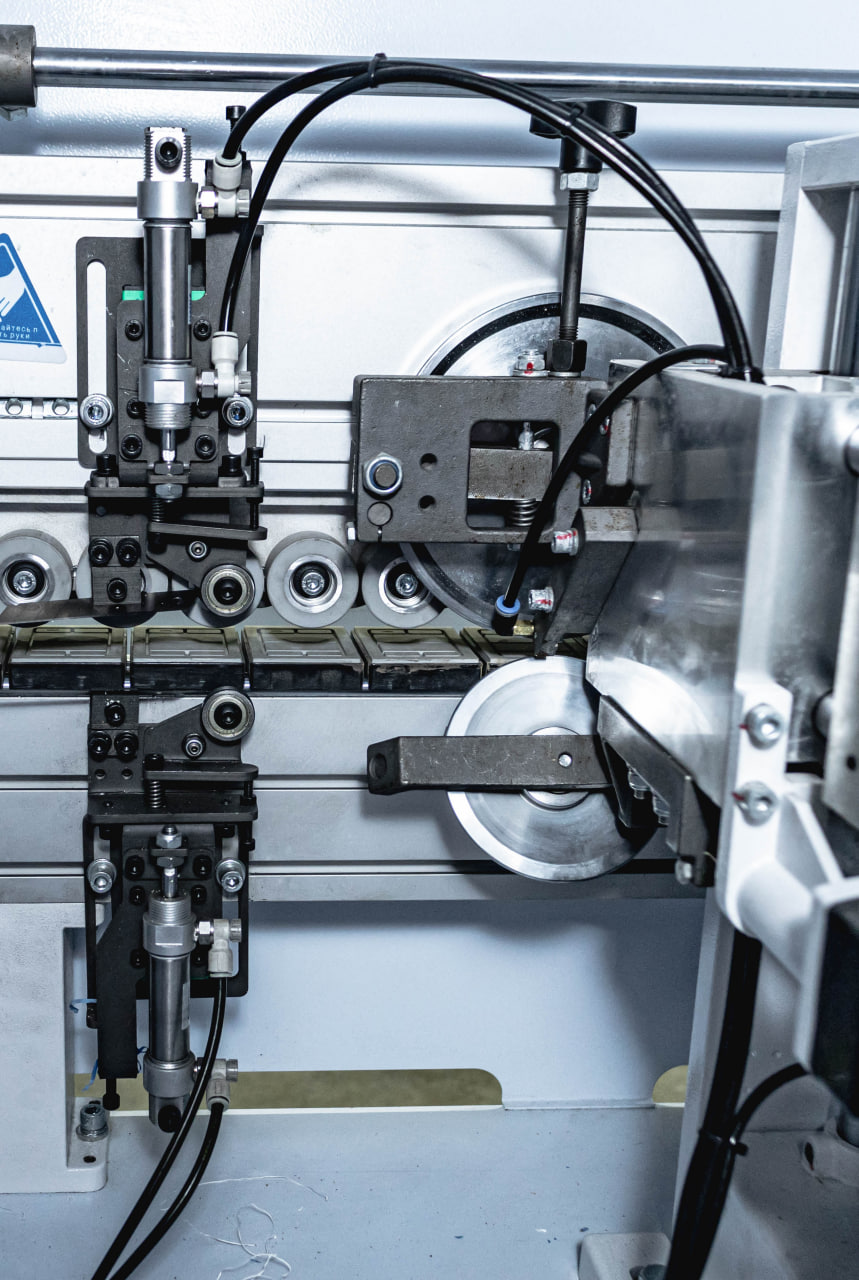

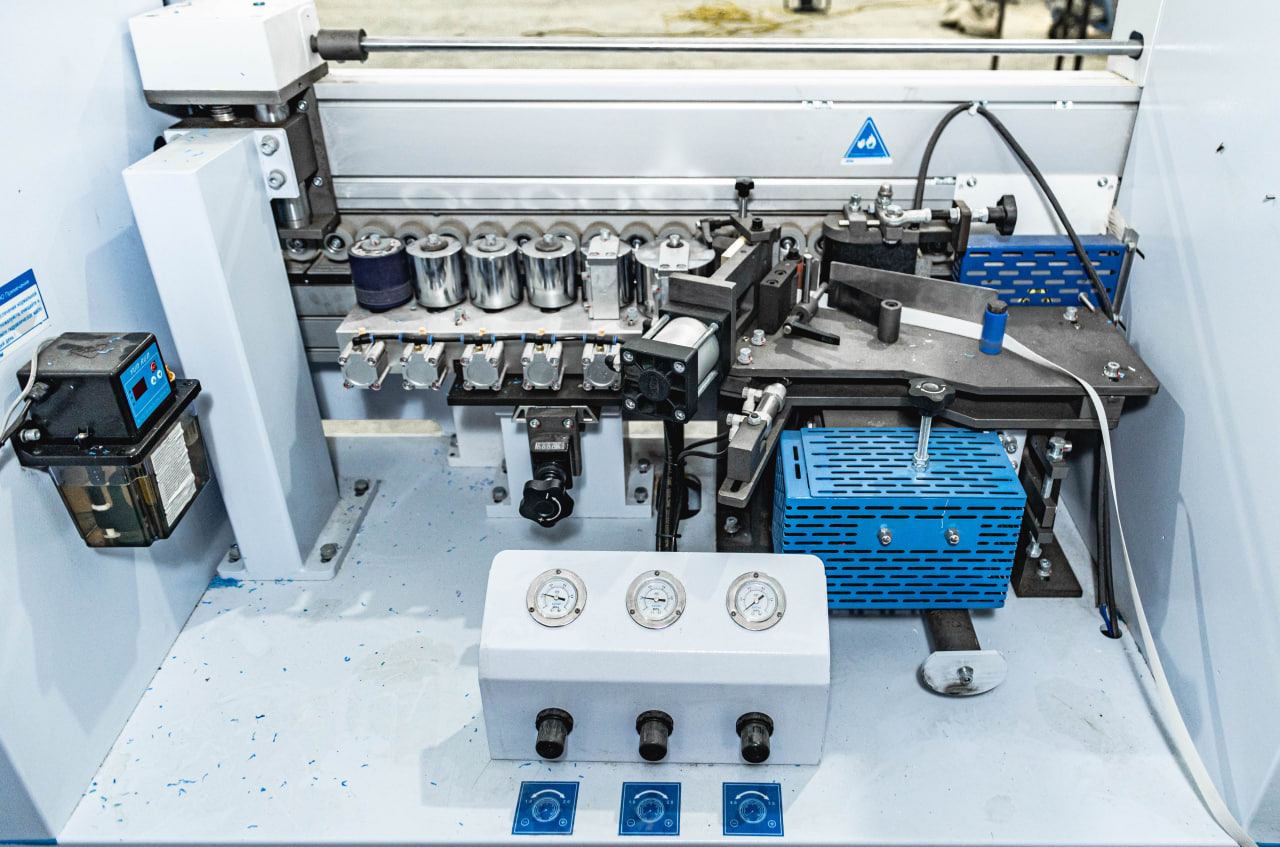

КЛЕЕВАЯ ВАННА УЗЕЛ ПОДАЧИ КРОМКИ
Клеевая ванна с нижним расположением, не требует перенастройки на толщину материала, обеспечивает безупречное нанесение клеярасплава на торец обрабатываемой детали. Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3мм и с полосовым кромочным материалом.

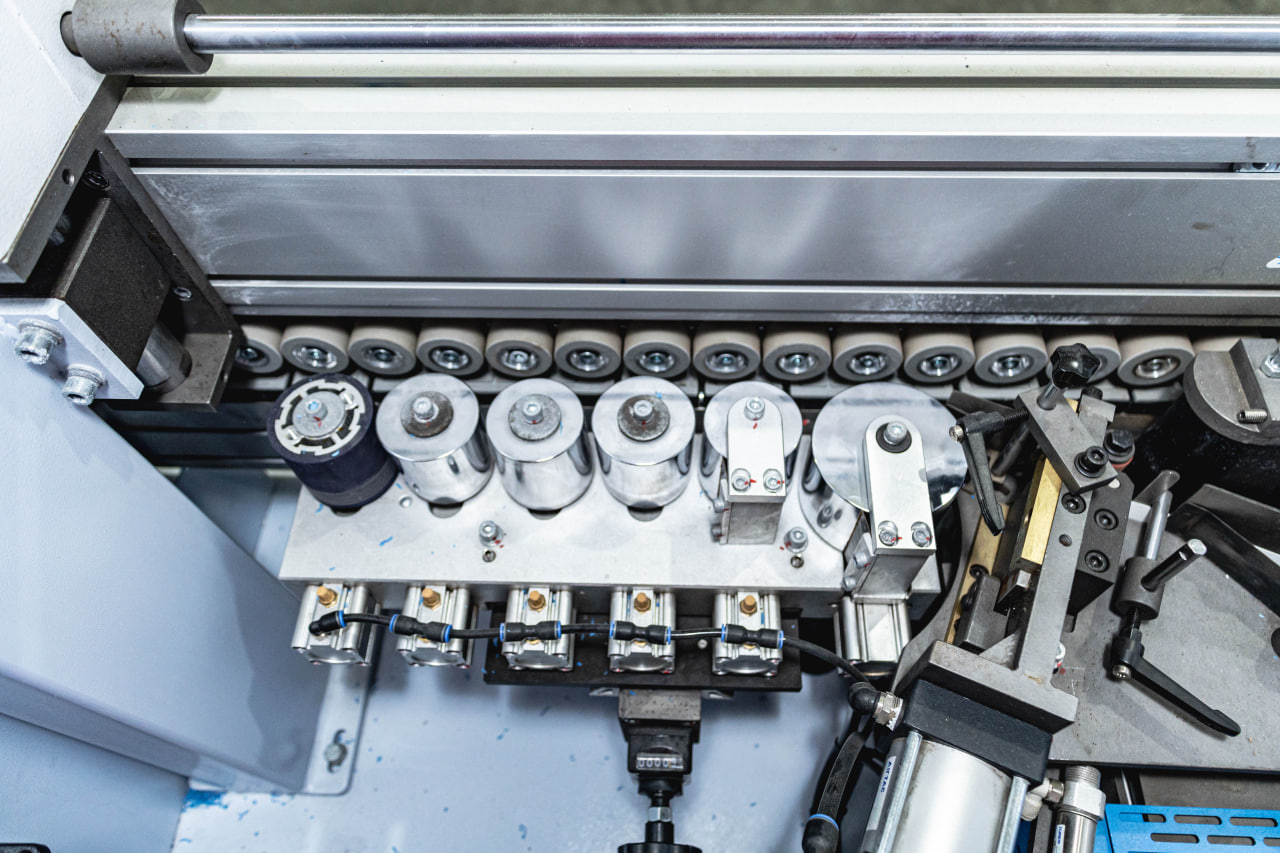

ПРИЖИМНОЙ УЗЕЛ
Прижимной пневматически управляемый узел состоит из одного основного и пяти допрессовочных роликов. Ролики оснащены механизмом очистки

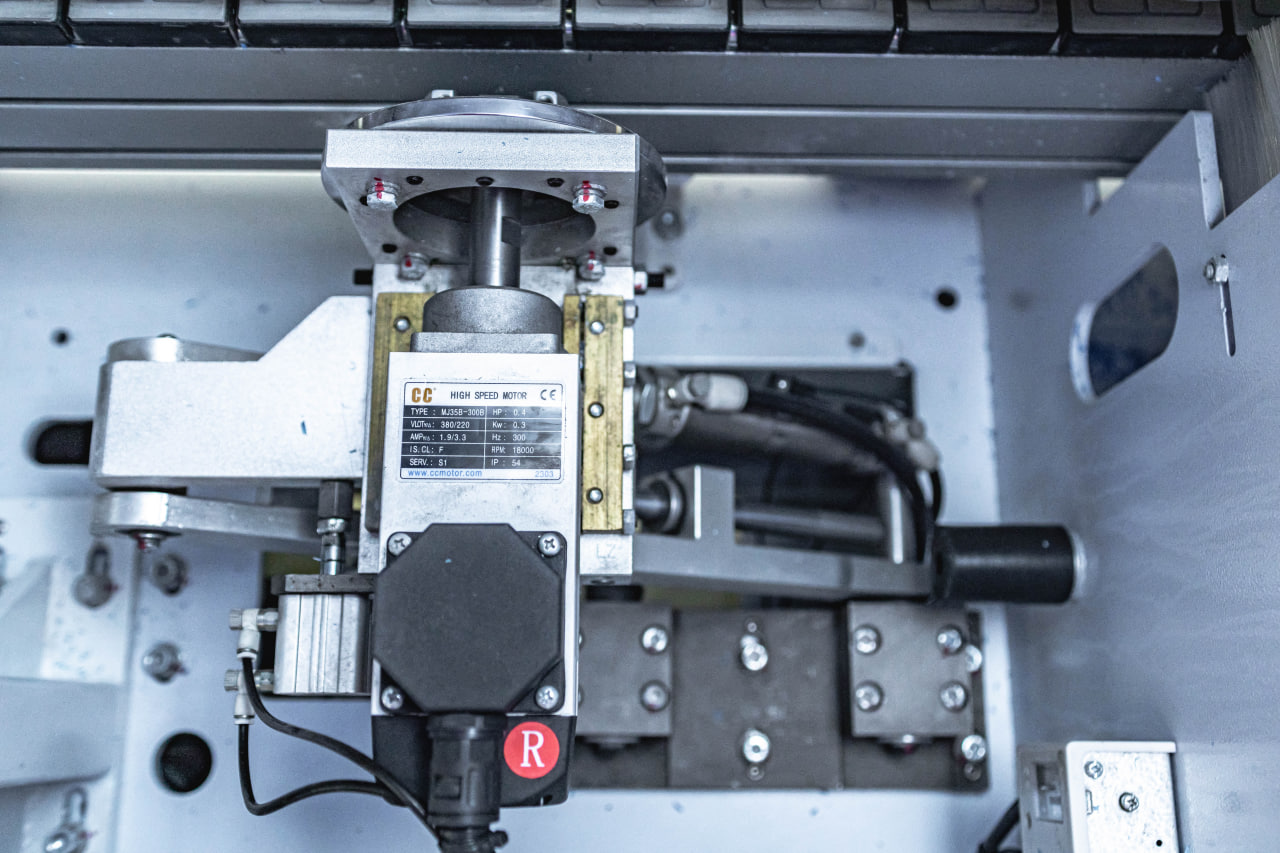

ТОРЦОВОЧНЫЙ УЗЕЛ С ДВУМЯ ВЫСОКОЧАСТОТНЫМИ МОТОРАМИ
Оснащен высоко оборотистыми двигателями 12000 об/мин; совершая движение по линейным направляющим , обеспечивает точное торцевание в размер пильными дисками D-100мм. Аспирационный кожух обеспечивает отвод стружки из зоны торцевания.
ФРЕЗЕРНЫЙ УЗЕЛ С ПРЯМЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами по 0,75квт с оборотами 12000 об/мин.Узел оснащен 2 фрезами с прямыми ножами.
ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2.Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков
РАУНДЕР
Узел закругления углов кромки (раундер) оснащен двумя высокооборотными двигателями мощностью по 0,35 кВт. Работает с деталями высотой от 10 до 60 мм. Минимальная длина заготовки 250 мм (при высоте детали 18мм)
ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ И УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Циклевочный агрегат для кромок толщиной 2мм оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.
УЗЕЛ ПЛОСКОЙ ЦИКЛИ предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.
УЗЕЛ ПОЛИРОВКИ
Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям.
-
Артикул
01-5405 -
Модель
JY-468JK -
Суммарная мощность, Вт
17000 -
Мощность привода траверсы, Вт
370 -
Толщина кромочного материала, мм
0,4 - 3 -
Мин. ширина детали, мм
60 -
Мин. длина детали, мм
120 -
Мин. толщина детали, мм
10 -
Макс. толщина детали, мм
60 -
Скорость подачи, м/мин
15 - 23 -
Ко-во вертикальных шпиндилей
14330 -
Рабочее давление
0,6
Транспортные данные
Габаритные размеры, мм: 7000х900х1600
Вес, кг: 2800
