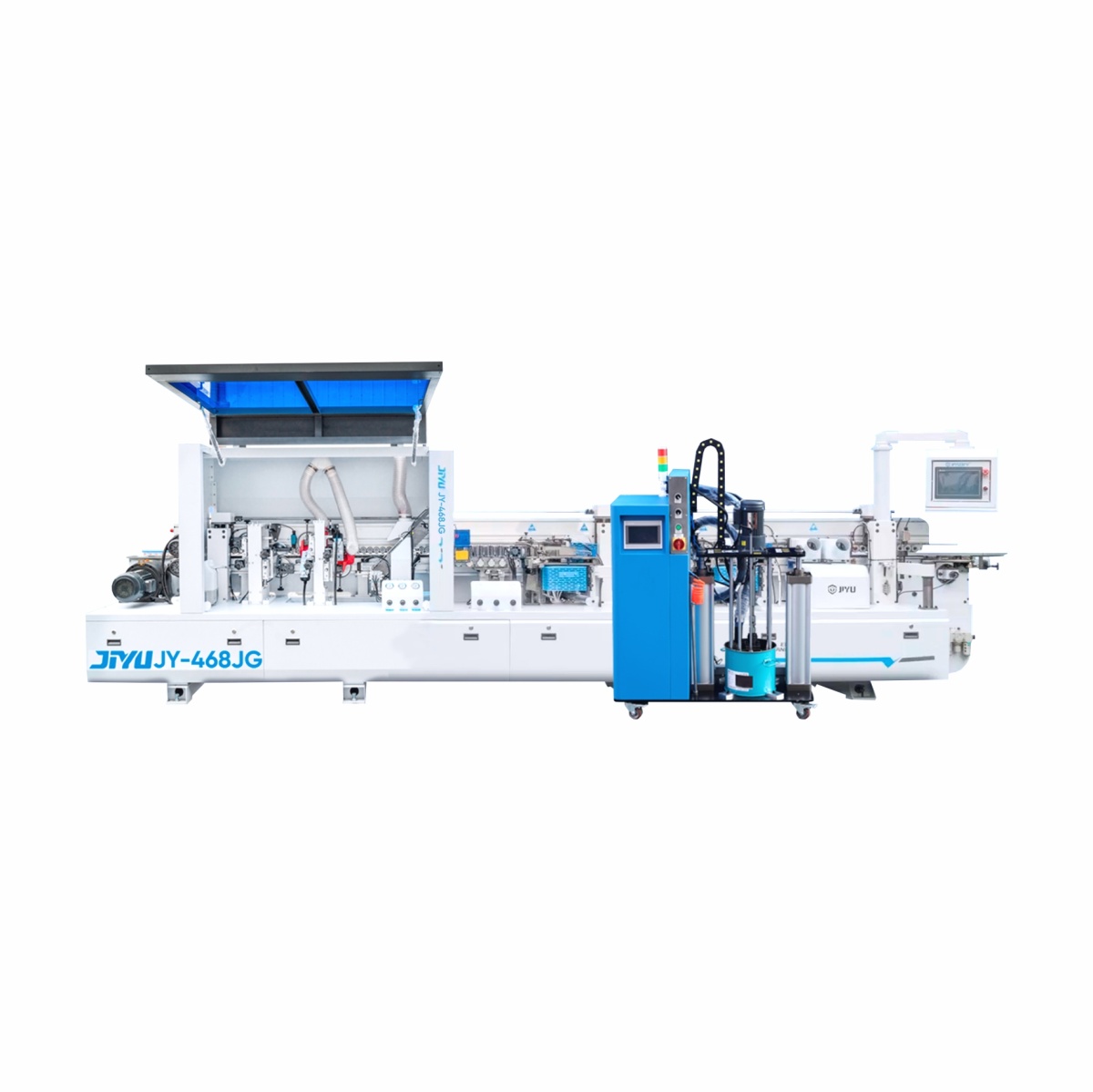

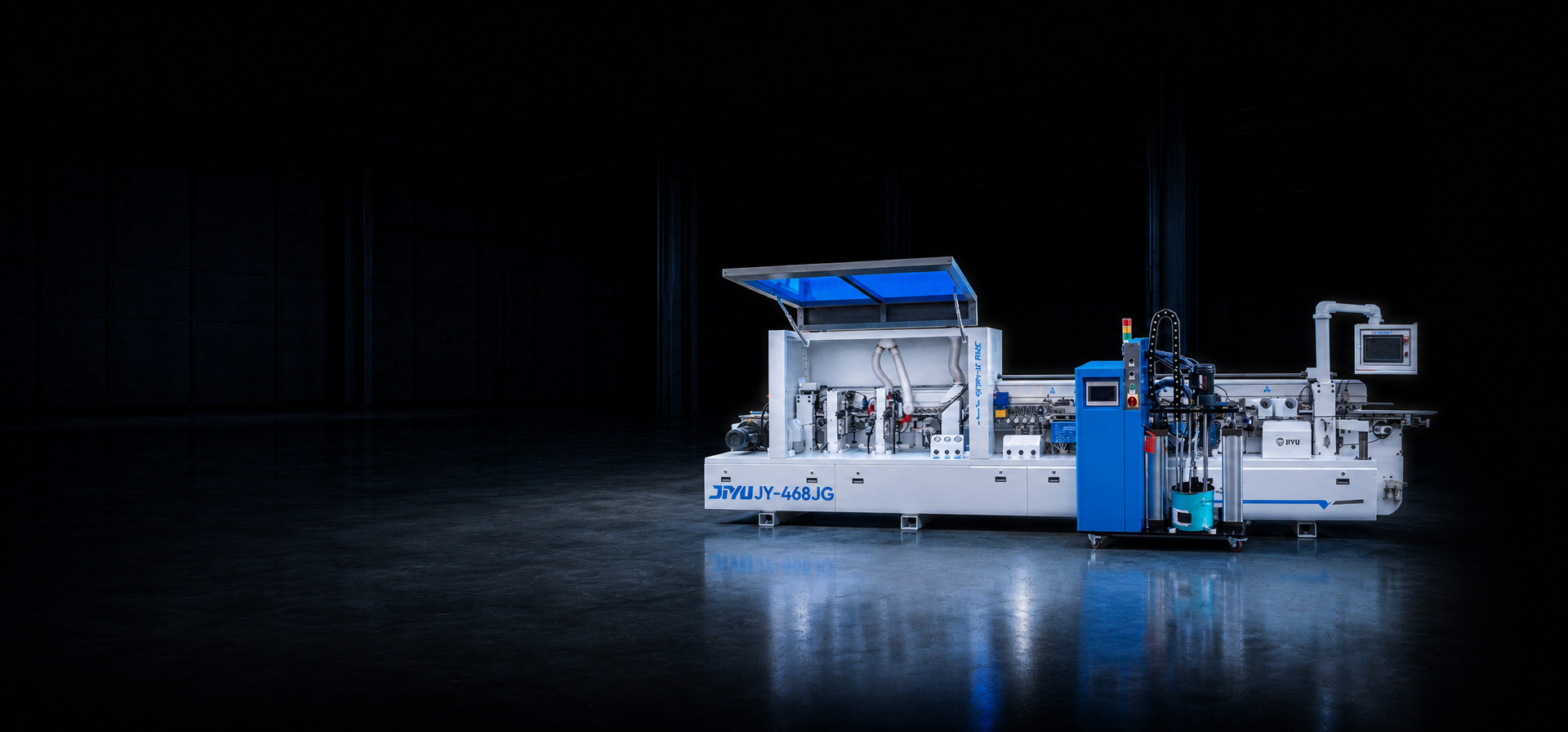

Автоматический кромкооблицовочный станок JIYU JY-468JG (PUR)
Артикул: 01-5610
Скорость подачи 15 - 23 м/мин
Вес 2300 кг
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Схема обработки
/sxema_468JG_(PUR).jpg "sxema_468JG_(PUR).jpg")
Конструктивные особенности

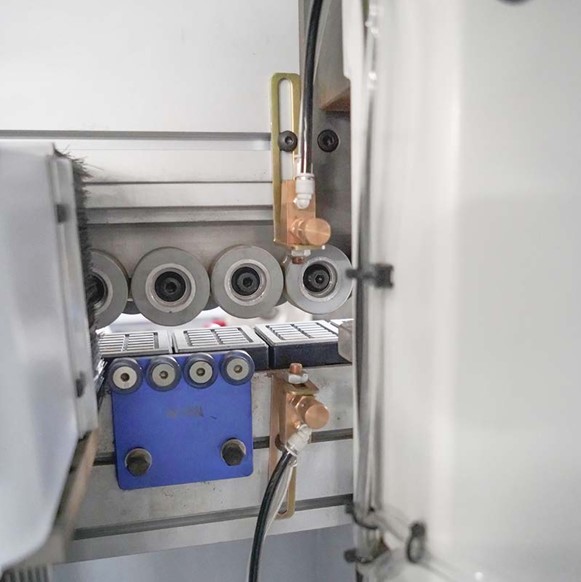

СИСТЕМА НАНЕСЕНИЯ РАЗДЕЛИТЕЛЬНОЙ ЖИДКОСТИ
Разделительная жидкость распыляемая перед узлом предварительного фрезерования, предотвращает прилипание излишков клеевого материала на плоскости детали.
УЗЕЛ ПРИФУГОВКИ С ДВУМЯ МОТОРАМИ ПО 2.2КВТ И АЛМАЗНЫМИ ФРЕЗАМИ
Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2 кВт 12000 об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала.
PUR СТАНЦИЯ
Безупречное приклеивание кромочного материала.

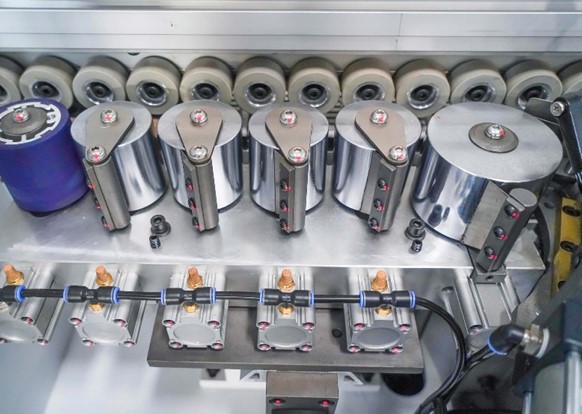

ПРЕСС-ГРУППА
Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Пневматическая пресс-группа с увеличенным кол-вом прижимных роликов. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромочным материалом.
ЛАМПА НАГРЕВА
Лампа предназначена для прогрева торца детали и улучшения адгезии в зоне склеивания, особенно в прохладных помещениях.
ТОРЦОВОЧНЫЙ УЗЕЛ
Торцовочный узел с двумя высокочастотными моторами: Оснащен высоко оборотистыми двигателями 12000 об/мин; совершая движение по линейным направляющим, обеспечивает точное торцевание в размер пильными дисками D-100 мм. Аспирационный кожух обеспечивает. Аспирационный кожух обеспечивает отвод стружки из зоны торцевания.
ПРЕДВАРИТЕЛЬНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ
Предназначен для предварительной обработки большей части свеса кромочного материала, разгружает чистовой фрезер, увеличивая ресурс его фрез и в разы улучшает качество обработки на больших скоростях подачи. Оснащен двумя высоко оборотистыми моторами по 0,75квт с оборотами 12000 об/мин. Узел оснащен 2-мя фрезами с прямыми ножами.

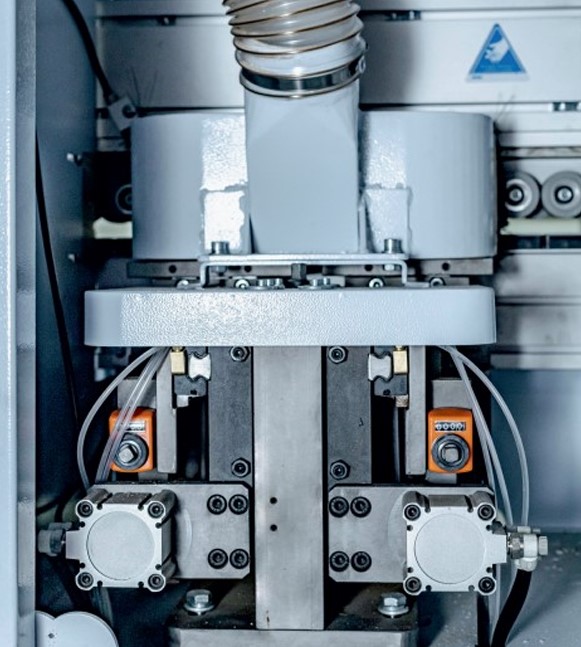

ФРЕЗЕРНЫЙ УЗЕЛ

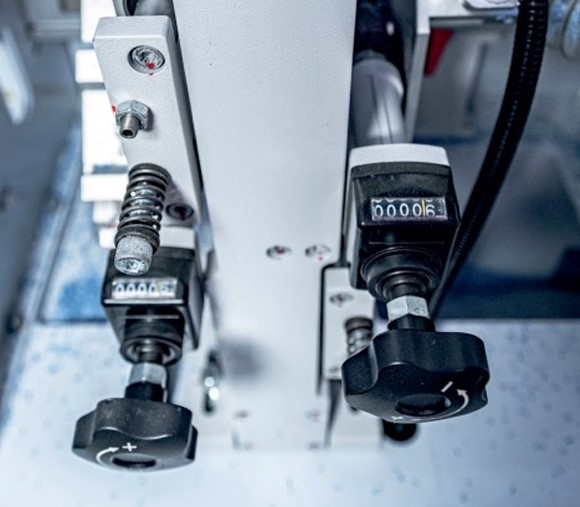

Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2. Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. Опционально возможна установка пневматической перенастройки узла с пульта управления.
РАДИУСНАЯ ЦИКЛЯ
Циклевочный узел с радиусными ножами R=2 мм.
Циклевочный агрегат для кромок толщиной 2мм с оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.
ПЛОСКАЯ ЦИКЛЯ
Предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.
СИСТЕМА НАНЕСЕНИЯ ОЧИСТИТЕЛЬНОЙ ЖИДКОСТИ
Нанесение очистительной жидкости перед полировкой позволяет эффективно удалять остатки клеевого материала с плоскости детали.
УЗЕЛ ПОЛИРОВКИ
Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям.
ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА
Каждый узел управляется отдельным инвертором SHILIN (Тайвань).
СТАНИНА
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.
ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ
AirTAC
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric и Simens промышленной серии.

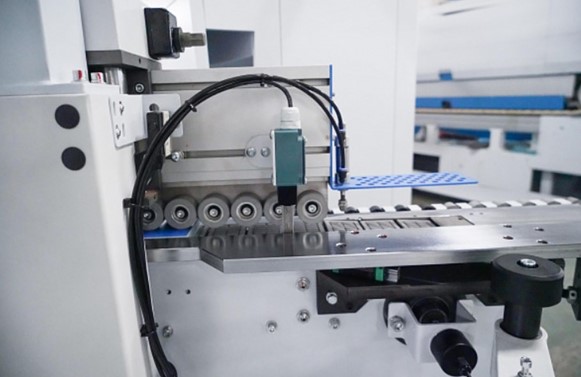

ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА
Надежный редуктор приводится во вращение эл. двигателем 2,2 кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки.
Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80 мм. Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.
ПУЛЬТ УПРАВЛЕНИЯ
Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора.
НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ JIYU
ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ УПРАВЛЕНИЯ ПНЕВМОСИСТЕМАМИ
AirTAC/Easun
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN
ТЕХНОЛОГИИ
Мы продолжаем внедрять передовые международные производственные технологии. Наш производственный комплекс оснащен современным и высокотехнологичным портальным обрабатывающим центром с ЧПУ, станком для волоконно-лазерной резки, лазерным интерферометром, трехмерным лазерным сканером и другими установками для тестирования продукции перед отправкой нашему клиенту. Контроль качества производится на всех этапах технологического процесса. Наша философия - предоставлять высокоточные, высокопроизводительные продукты.
