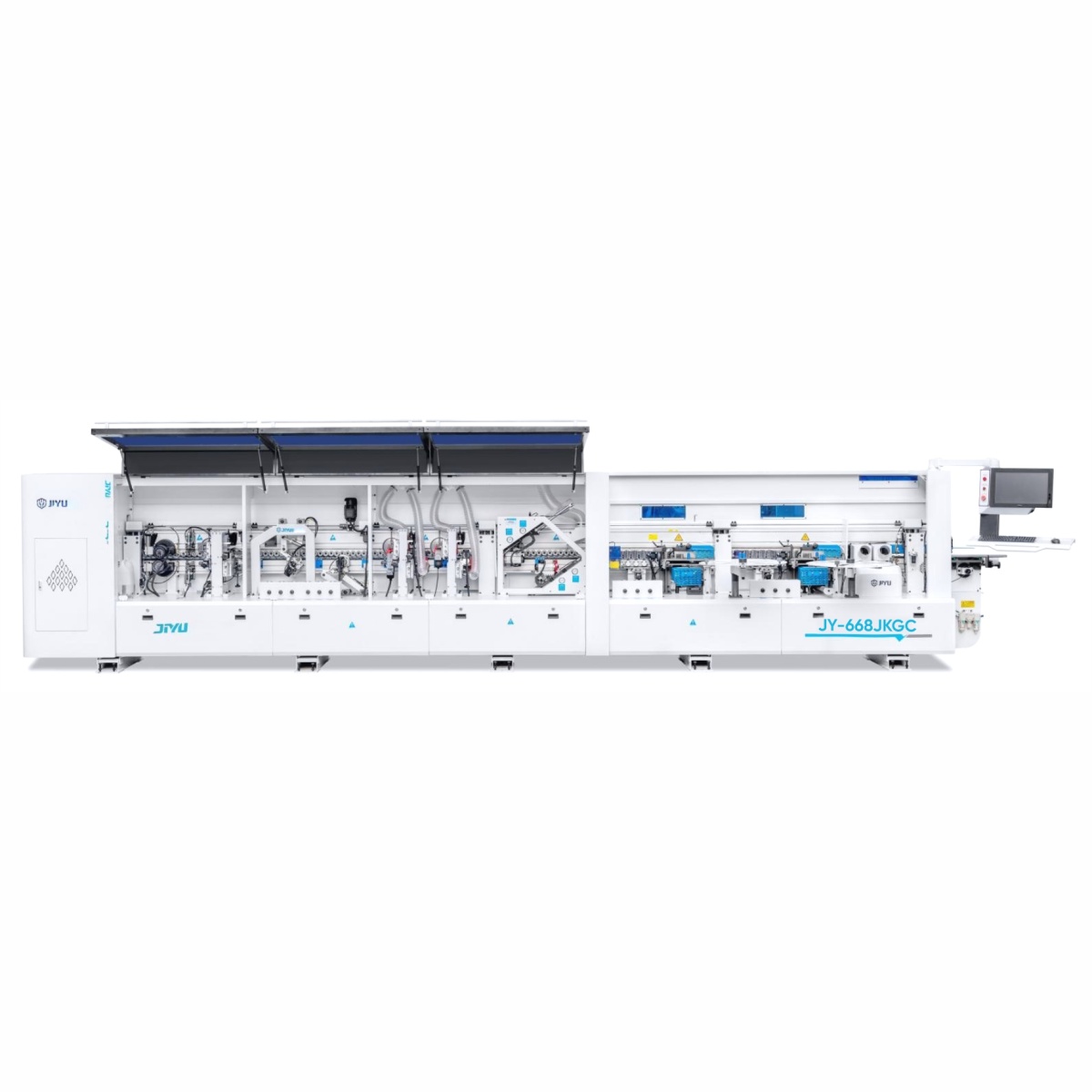

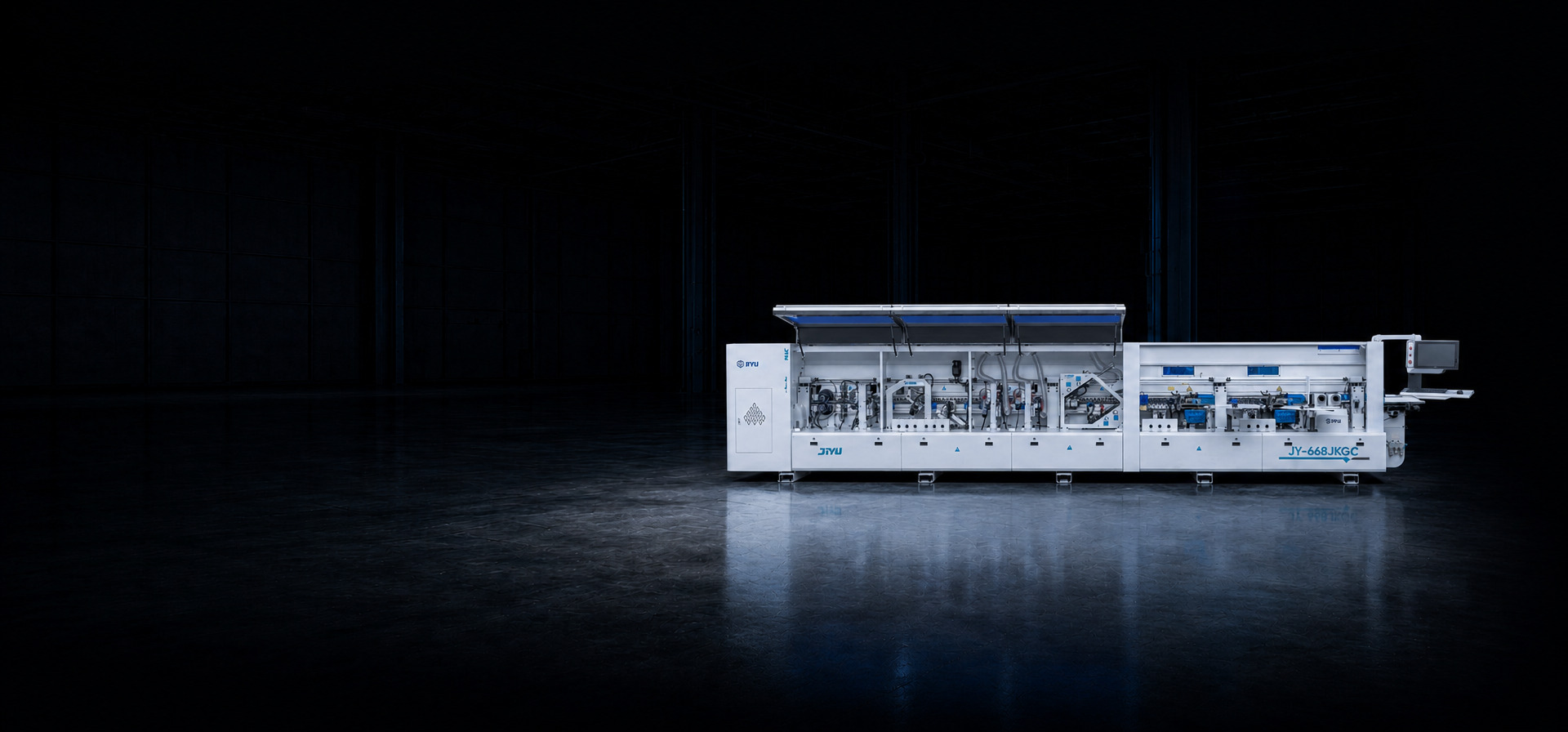

Автоматический кромкооблицовочный станок JIYU JY‑668JKGC
По запросу
-
Описание
-
Технические характеристики
-
Видео
Схема обработки
Конструктивные особенности
ИНВЕРТОРЫ
Каждый узел управляется отдельным инвертором SHILIN (Тайвань).
ПНЕВМОКОМПОНЕНТЫ
AirTAC

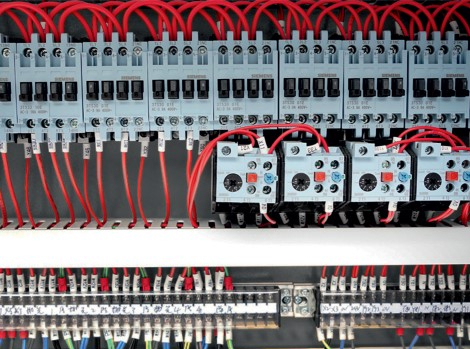

ЭЛЕКТРИЧЕСКИЕ ЧАСТИ
Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric промышленной серии.
МОТОР-РЕДУКТОР
Приводной механизм транспортера (Zhongda/Tengwan) Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки. Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80мм.Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Высококачественный промышленный компьютер с 19 дюймовым монитором.
КОНТРОЛЛЕР
Надежный контроллер управления Delta PLC
ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ
AirTAC/Easun

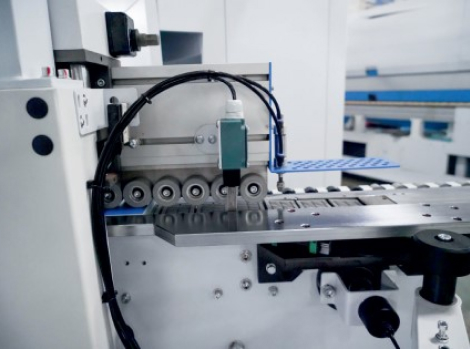

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ И ДАТЧИКИ ПОЛОЖЕНИЯ
Концевые выключатели, датчики положения и энкодеры Honeywell Taiwan
ПРИФУГОВКА
Узел прифуговки с двумя моторами по 2.2 кВт и алмазными фрезами.Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2 кВт 12000 об/мин.Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 35мм.Опционально возможна установка фрез для обработки плиты до 60мм.
ДВЕ КЛЕЕВЫХ ВАННЫ
Две клеевые ванны для возможности работы с разными типами и цветами клеев
ПРЕСС-ГРУППЫ

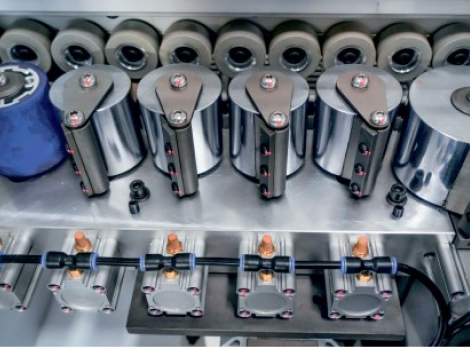

Усиленные пресс-группы с пневматическим подпором для создания безупречного соединения кромочного материала с деталью.
ДВУХМОТОРНАЯ ТОРЦОВКА
Усиленная конструкция для плавного и точного торцевания даже на самых высоких скоростях с помощью 2-х высокооборотистых моторов.
ПРЕДВАРИТЕЛЬНЫЙ (ЧЕРНОВОЙ) ФРЕЗЕРНЫЙ УЗЕЛ

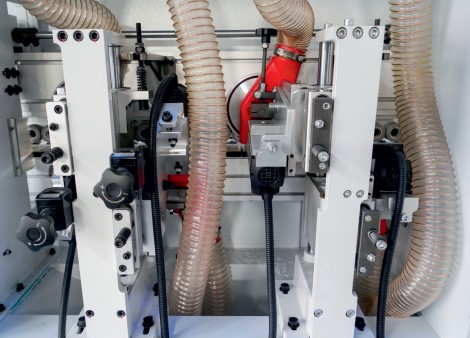

Фрезерный узел с прямыми ножами оснащен двумя высокооборотистыми моторами по 0,75квт с оборотами 12000об/мин.Узел оснащен 2 фрезами с прямыми ножами.
РАДИУСНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ

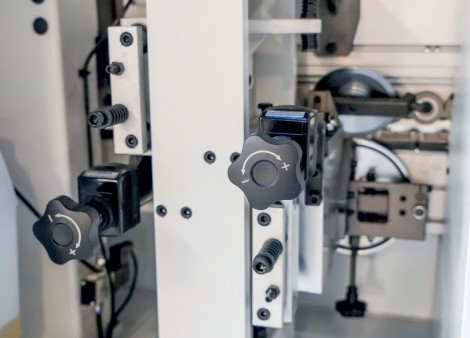

Фрезерный узел с радиусными фрезами оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000об/мин с шестиножевыми фрезами R2.Массивныекопировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. ***опционально возможна установка пневматической перенастройки фрезерного узла
РАУНДЕР
Узел закругления углов кромки (раундер) оснащен двумя высокооборотными двигателями мощностью по 0,35 кВт. Работает с деталями высотой от 10 до 60мм. Минимальная длина заготовки 250мм (при высоте детали 18 мм).
РАДИУСНАЯ ЦИКЛЯ
Циклевочный узел с радиусными ножами R=2мм. Циклевочный агрегат для кромок толщиной 2мм с оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.
ПЛОСКАЯ ЦИКЛЯ
Узел плоской цикли предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.
ДВОЙНОЙ УЗЕЛ ПОЛИРОВКИ

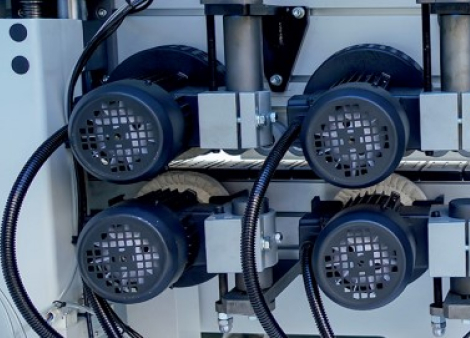

Двойной узел полировки оснащен четырьмя моторами полировальными кругами, имеет возможность регулировки по осям
-
Артикул
01-7134 -
Модель
JY-668JKGC -
Суммарная мощность, Вт
24000 -
Мощность привода траверсы, Вт
370 -
Толщина кромочного материала, мм
0,4 - 3 -
Мин. ширина детали, мм
60 -
Мин. длина детали, мм
120 -
Мин. толщина детали, мм
10 -
Макс. толщина детали, мм
60 -
Скорость подачи, м/мин
15 - 23 -
Ко-во вертикальных шпиндилей
14330 -
Рабочее давление
0,6
Документация
KP-JIYU-JY_668JKGC.pdf
PDF (2.438262 MB)Транспортные данные
Габаритные размеры, мм: 9000х900х1820
