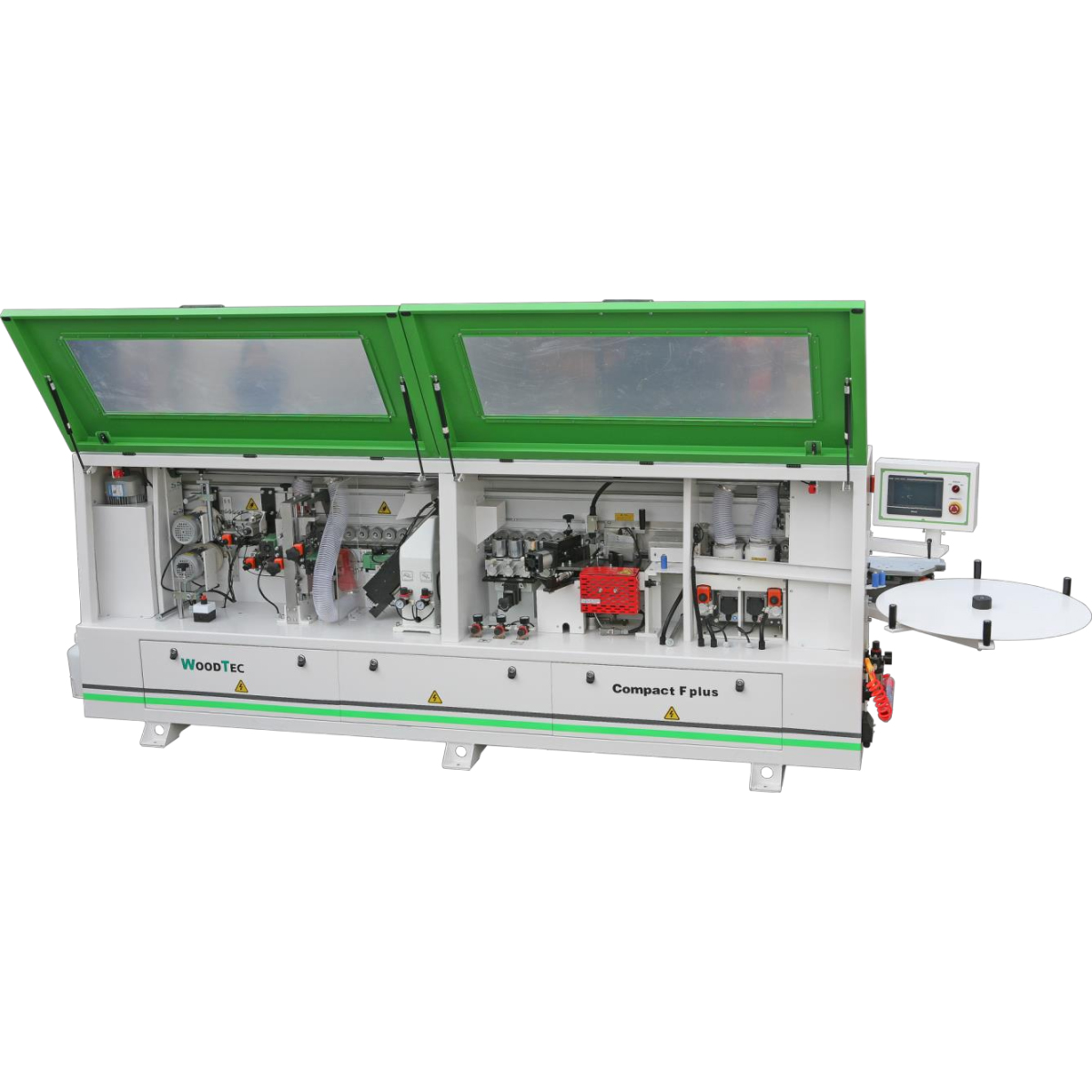

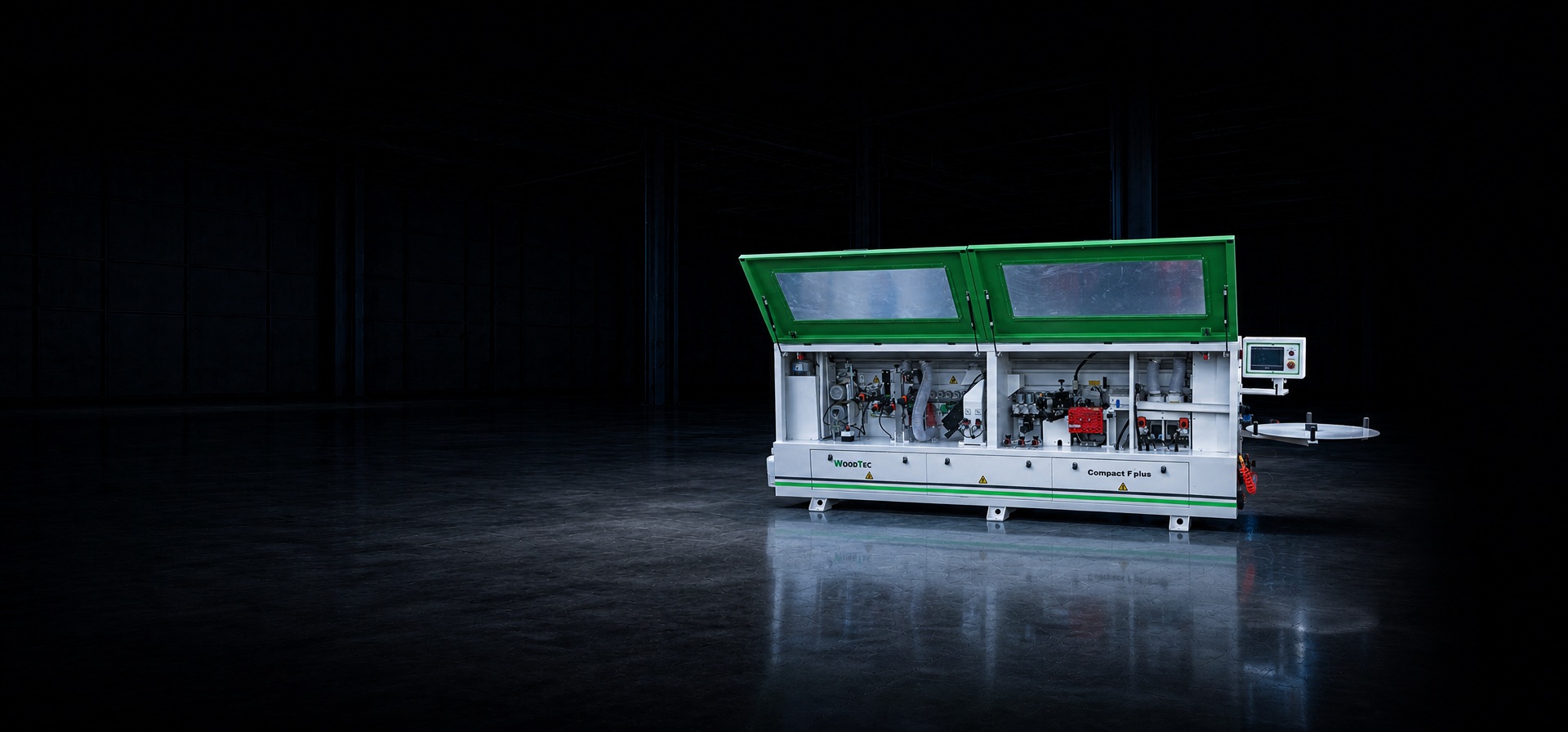

Автоматический кромкооблицовочный станок Woodtec Compact F PLUS
Артикул: 45451
Общая мощность: 7,7 кВт
Вес: 1100 кг
Назначение
Автоматический кромкооблицовочный станок WoodTec Compact F Plus предназначен для облицовывания
прямолинейных кромок мебельных заготовок толщиной до 3 мм.
Отличительные особенности
- Узел предварительного фрезерования оснащен алмазными фрезами
- Скорость подачи 14 м/мин
- Лампа-излучатель подогрева торца заготовки
- Бачок для клея-расплава с электронным блоком контроля температуры
- Рычажная регулировка количества наносимого клея
- Гильотина для предварительной резки толстого кромочного материала
- Узел прифуговки имеет двойную регулировку и оснащен 2-мя двигателями по 1,1 квт
- Двух моторный торцовочный узел для обрезки переднего и заднего свесов пилой
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2 мм
- Циклевка радиусная
- Узел подачи очистительной жидкости (двухсторонний)
- Полировальный узел 2х0,18 кВт
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках
- Регулятор сжатого воздуха
Схема обработки
Конструктивные особенности
ПАНЕЛЬ УПРАВЛЕНИЯ
Экран дисплея отображает настройки и рабочие параметры:
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Узел оснащен двумя моторами 2x1.1 кВт, 12000 об/мин.
Оснащается инструментом: 2 алмазные фрезы
ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА
Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки. Особо актуальна в холодный период времени.
КЛЕЕВОЙ УЗЕЛ
Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.
ПРИЖИМНАЯ БАЛКА
На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.
ПРЕСС ГРУППА
Состоит из одного ведущего ролика и трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.
ТОРЦОВОЧНЫЙ АГРЕГАТ
Два промышленных двигателя (12000 об/мин), 2x0,37 кВт
Две пилы Ф80 х ф22, Z=20
Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.
Отличительные особенности:
УЗЕЛ ФРЕЗЕРНЫЙСНЯТИЯ СВЕСОВ
Два промышленных двигателя (12000 об/мин) 2х0,75кВт.
Мощность двигателей 0,75 кВт позволяет фрезеровать кромку с припуском на сторону 2мм.
Вертикальные копиры круглые большого диаметра:
Фрезы: 68*16*16.3*6Z R2
УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ
Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях.
2 форсунки одновременно наносят жидкость сверху и снизу заготовки.
Регулировка подачи жидкости необходимого количества.
Улучшает качество обработанной детали и обладает антистатическим эффектом.
ПОЛИРОВКА
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
Полирующий агрегат два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18 кВт.
