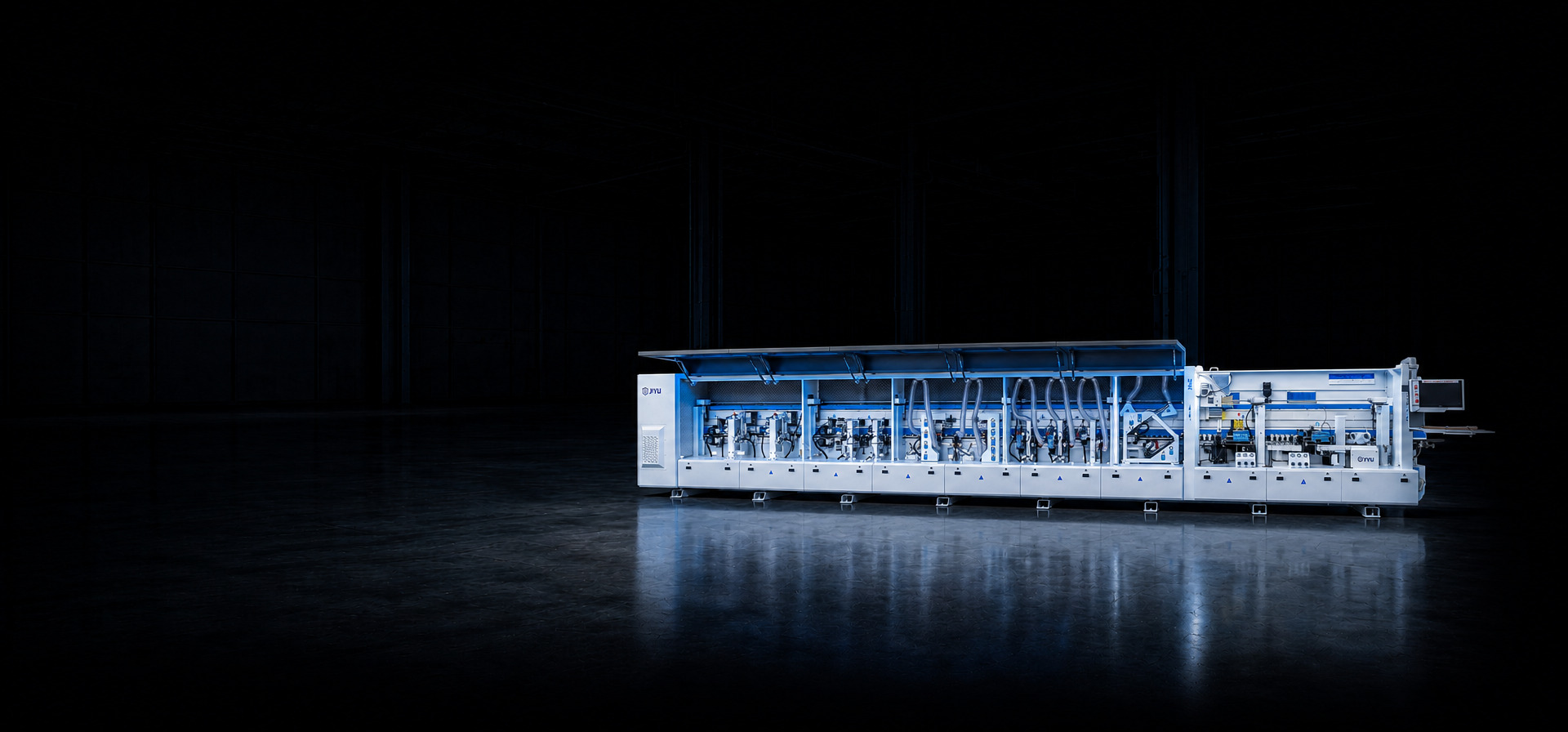

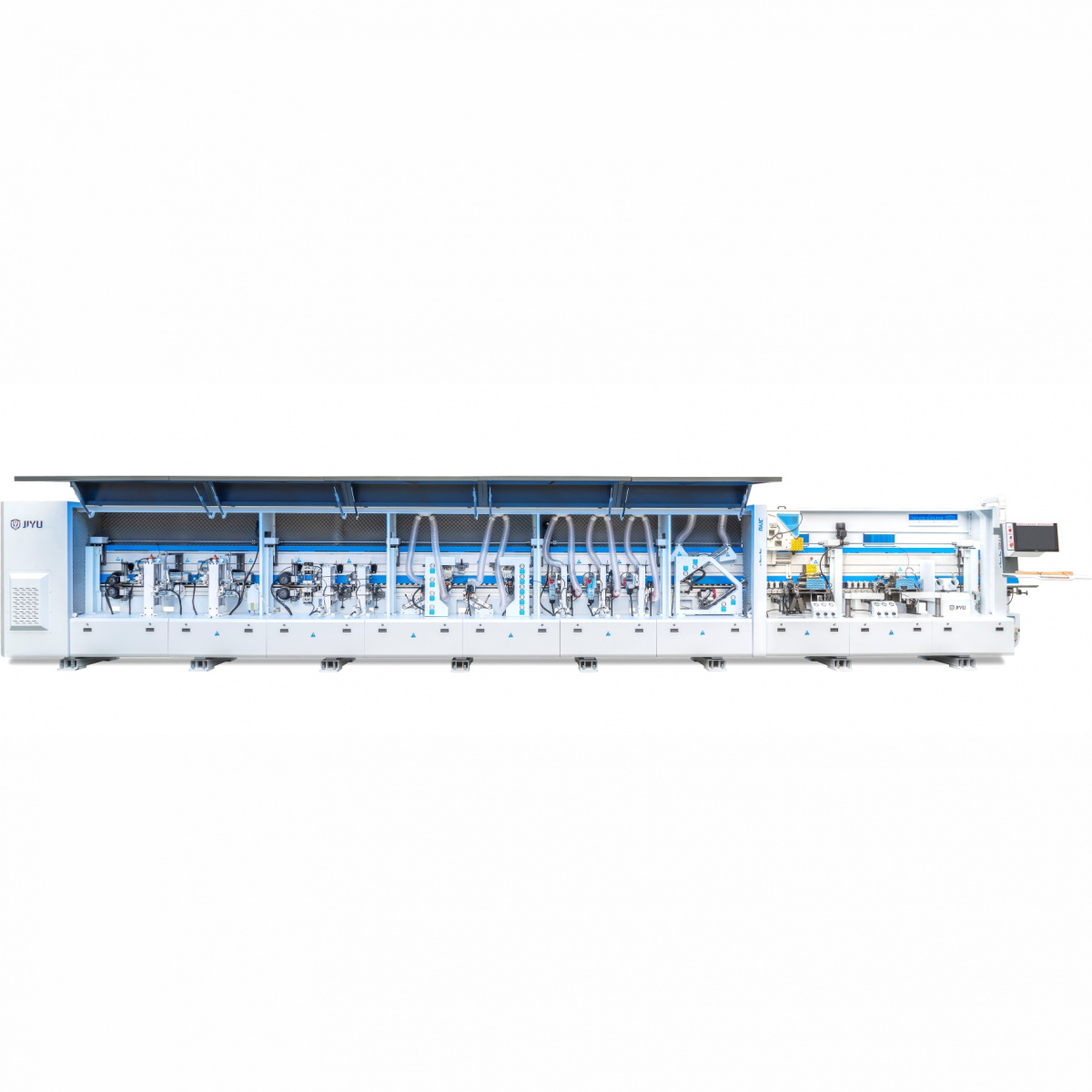

Автоматический кромкооблицовочный станок JIYU JY‑968JKGSQC
По запросу
-
Описание
-
Технические характеристики
-
Видео
Схема обработки
Конструктивные особенности

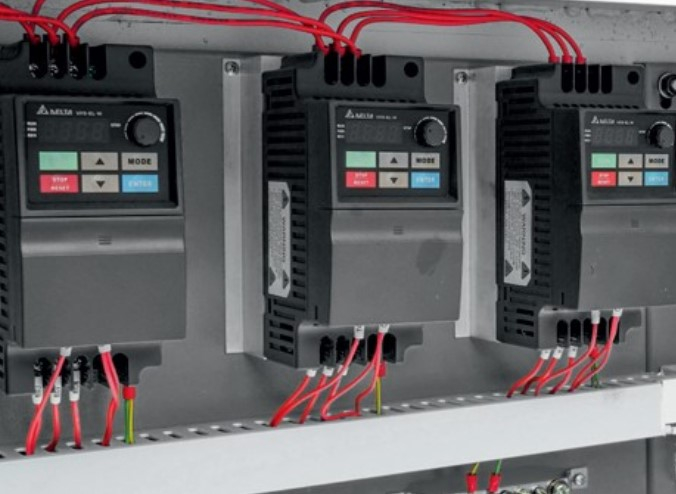

ИНВЕРТОРЫ
SHILIN
ПНЕВМОКОМПОНЕНТЫ
AirTAC
ЭЛЕКТРИЧЕСКИЕ ЧАСТИ
Schneider

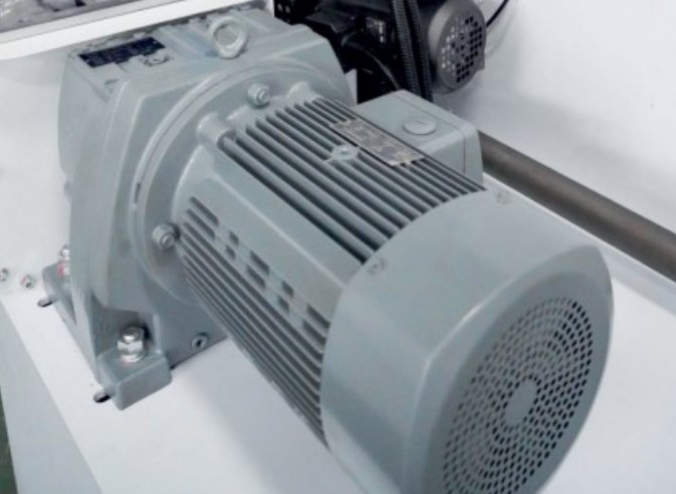

МОТОР-РЕДУКТОР
Zhongda/Tengwan
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Промышленный компьютер на базе Windows для управления узлами и агрегатами и просмотра статистики обработки.
ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ
AirTAC/Easun

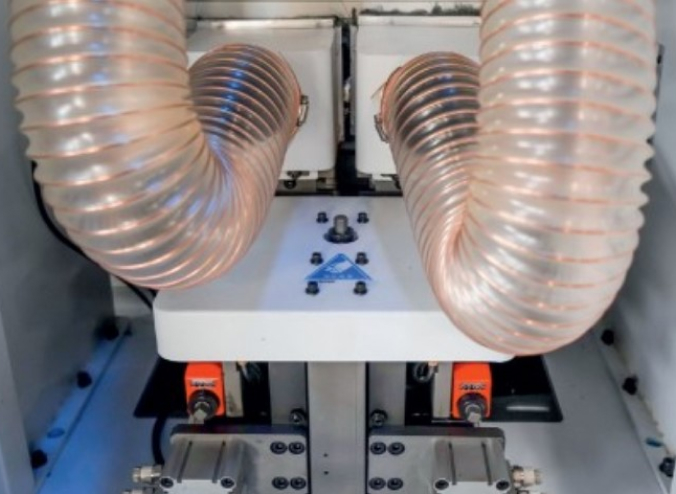

ПРИФУГОВКА
Узел прифуговки с двумя моторами по 2.2 кВт и алмазными фрезами.Узел предварительного фрезирования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2 кВт 12000 об/мин.Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 35мм.Опционально возможна установка фрез для обработки плиты до 60мм.

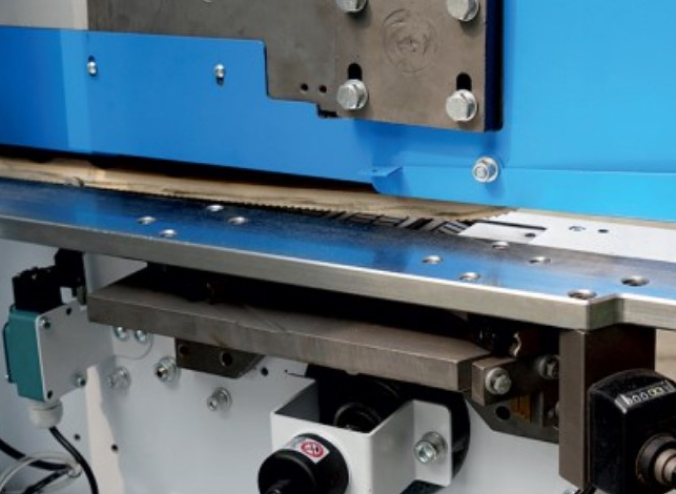

КОНВЕЙЕР ТРАНСПОРТЕРА
Конвейер транспортера с ремнем на верхней траверсе. Ремень верхней траверсы вместо роликов гарантирует точное позиционирование детали на всех этапах обработки кромки при скорости 26м/мин

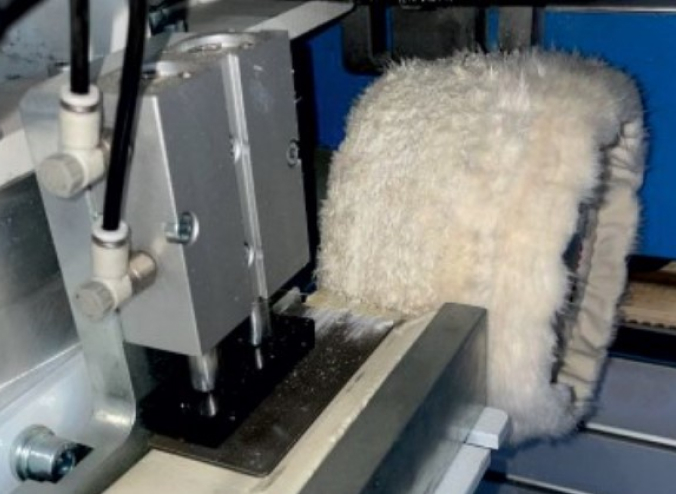

ДВОЙНОЙ УЗЕЛ ПОЛИРОВКИ
Использование двух типов инструмента - тканевого и полировального круга обеспечивают идеальную финишную полировку.
ПРЕДВАРИТЕЛЬНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ
Предназначен для предварительной обработки большей части свеса кромочного материала, разгружает чистовой фрезер, увеличивая ресурс его фрез и в разы улучшает качество обработки на больших скоростях подачи. Оснащен двумя высокооборотистыми моторами по 0,75квт с оборотами 12000об/мин. Узел оснащен 2-мя фрезами с прямыми ножами.

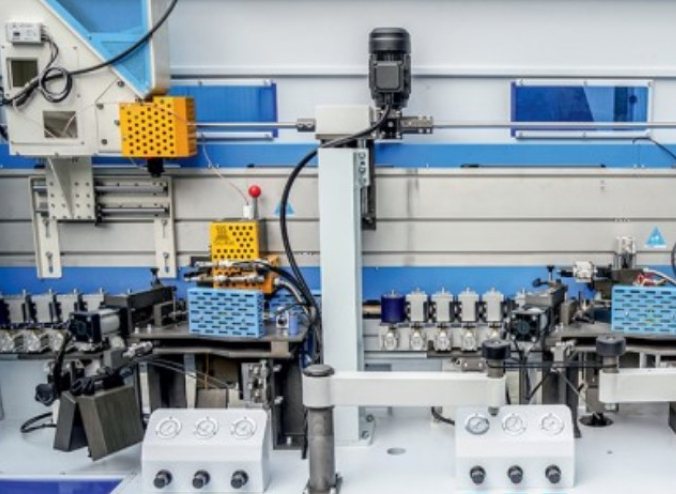

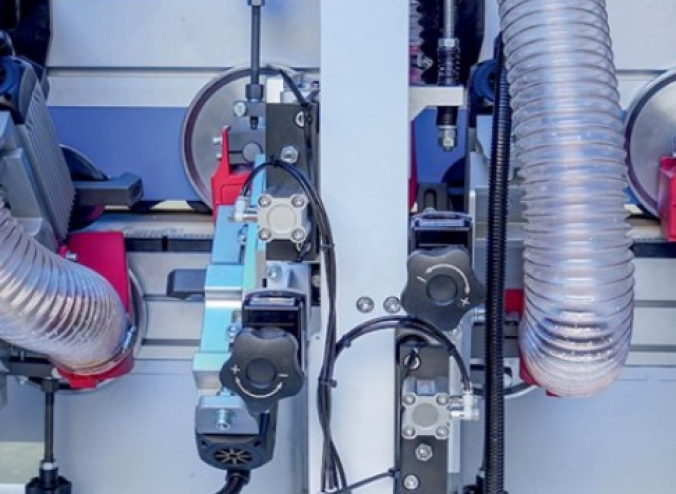

ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000об/мин с шестиножевыми фрезами R2. Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. Опционально возможна установка пневматической перенастройки узла с пульта управления.
PUR СТАНЦИЯ
Безупречное приклеивание и отличная влагостойкость клеевого шва.
СИСТЕМА ПРЕДВАРИТЕЛЬНОГО НАГРЕВА КЛЕЕВОГО СОСТАВА
Идеальное решение для точного дозирования и поддержания оптимальной температуры технологического процесса приклеивания кромки.

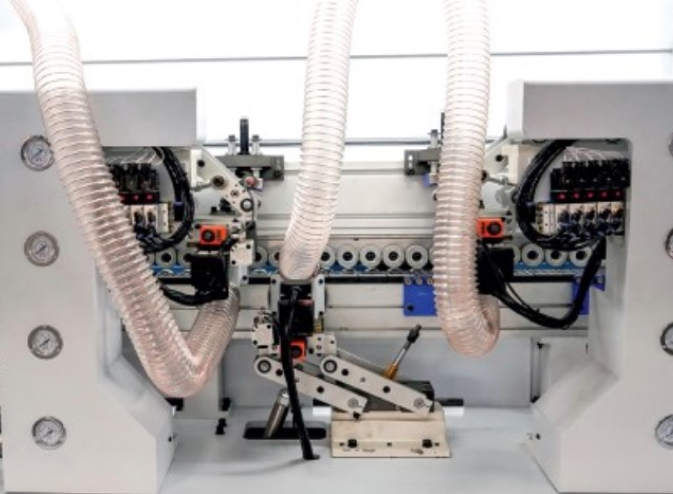

ПРЕСС-ГРУППА С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ И СИСТЕМОЙ ОЧИСТКИ
Пресс группа из 6 роликов с пневматическим подпором обеспечивает качественное и стабильное приклеивание даже самого деликатного кромочного материала.

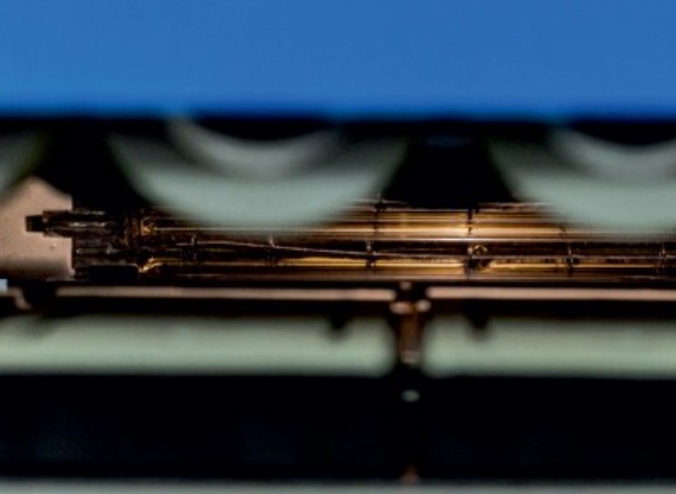

ЛАМПА НАГРЕВА
Лампа предназначена для прогрева торца детали и улучшения адгезии в зоне склеивания, особенно в прохладных помещениях.
СИСТЕМА НАНЕСЕНИЯ ОЧИСТИТЕЛЬНОЙ ЖИДКОСТИ
Перед процессом полировки распыление чистящего средства эффективно удаляет излишки клея и другие загрязнения с детали
СИСТЕМА НАНЕСЕНИЯ ВОСКА
Нанесение защитного воска на поверхность кромки, создает влагоотталкивающий слой и блеск готового изделия

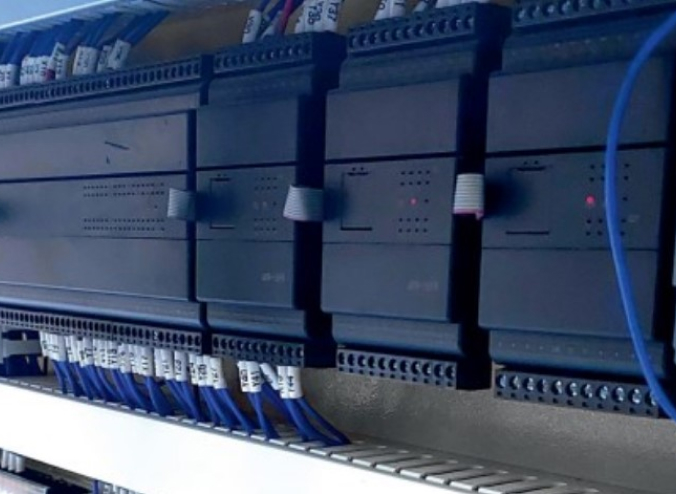

КОНТРОЛЛЕР
JIYU
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ
Honeywell
РАЗДЕЛИТЕЛЬНАЯ ЖИДКОСТЬ
Система нанесения разделительной жидкости для нанесения на верхнюю и нижнюю пласть детали для безупречной чистоты изделия на выходе из станка.
ТОРЦОВОЧНЫЙ УЗЕЛ
Усиленная конструкция торцовочного узла с двумя направляющими для идеального торцевания на высоких скоростях.

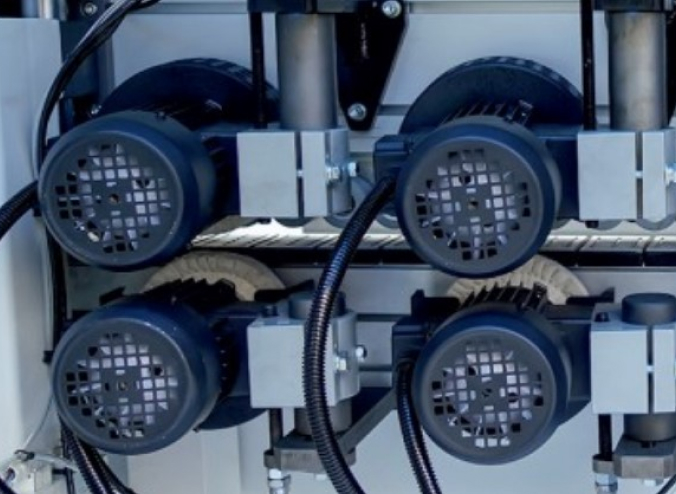

РАУНДЕР
Узел закругления углов кромки (раундер) оснащен 4 мя высокооборотистыми двигателями мощностью по 0,35 кВт. Работает с деталями высотой от 10 до 60 мм).
РАДИУСНАЯ ЦИКЛЯ 1&2
Двойной радиусных циклевочный агрегат для толстых кромок с оснащен точными копирами и радиусными ножами. Имеет систему быстрой деактивации при работе с тонкими кромками.
ПЛОСКАЯ ЦИКЛЯ
Узел плоской цикли предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.
-
Артикул
01-7137 -
Модель
JY-968JKGSQC (PUR) -
Суммарная мощность, Вт
30000 -
Мощность привода траверсы, Вт
370 -
Толщина кромочного материала, мм
0,4-3 -
Мин. ширина детали, мм
60 -
Мин. длина детали, мм
120 -
Мин. толщина детали, мм
10 -
Макс. толщина детали, мм
60 -
Скорость подачи, м/мин
20-28 -
Ко-во вертикальных шпиндилей
14330 -
Рабочее давление
0,6
Документация
KP-JIYU-JY_968JKGSQC-_PUR_.pdf
PDF (3.014183 MB)Транспортные данные
Габаритные размеры, мм: 11800х750х1820
Вес, кг: 6500
