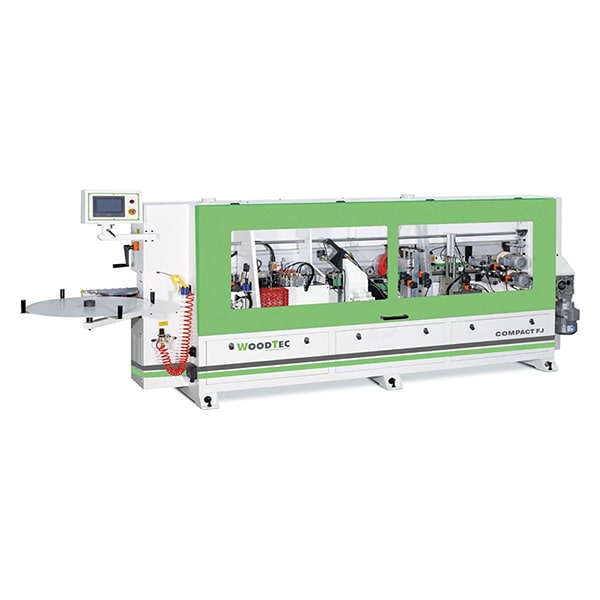

Автоматический кромкооблицовочный станок WoodTec Compact F2J
Артикул: 43751
Скорость подачи: 13 м/мин
Общая мощность: 8,19 кВт
Вес: 1200 кг
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Предназначение

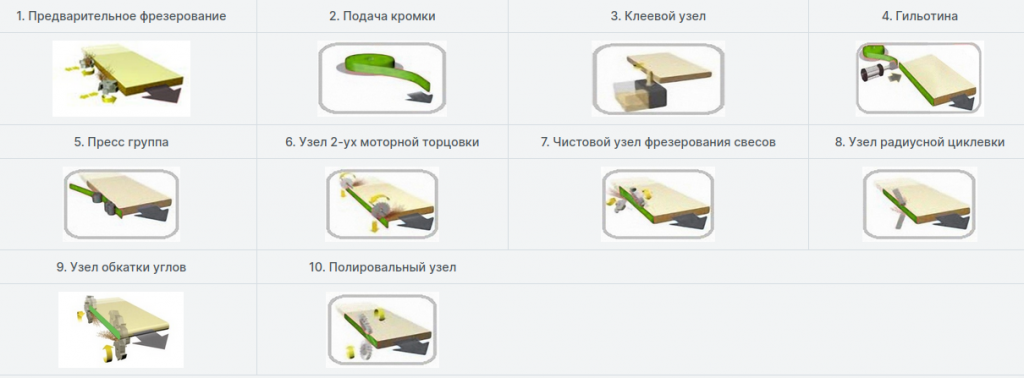

Схема обработки
Отличительные особенности
- Предварительного фрезерования оснащен алмазными фрезами;
- Скорость подачи 9 - 13 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Улез прифуговки 2 x 1,25 кВт, 12000 об/мин;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин;
- Двухмоторный обкаточный узел;
- Циклевка радиусная;
- Полировальный узел 2 х 0,18 кВт, 1400 об/мин;
- Магазин подачи рулонного кромочного материала;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности

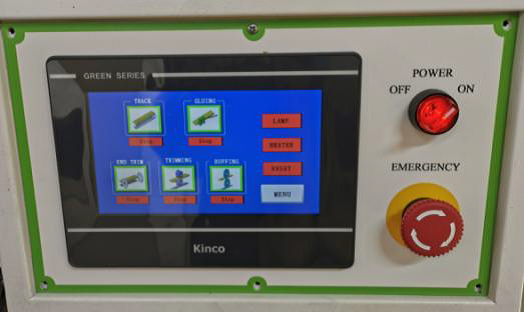

Панель управления
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
Настройка на толщину детали
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.

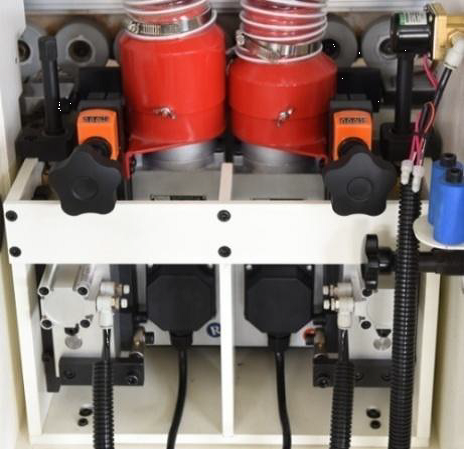

Узел предварительного фрезерования
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм.
Оснащается инструментом: 2 алмазные фрезы.

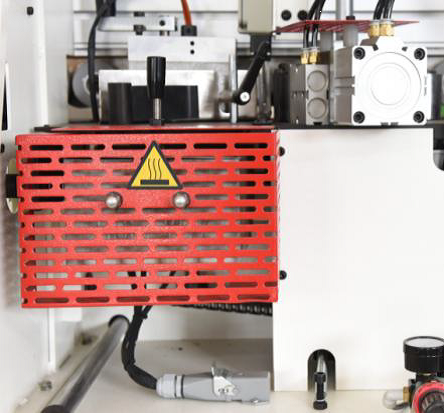

Клеевой узел
Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея.
Аккуратный клеевой шов.
Не требуется регулировка на толщину материала.
.jpg)
Торцовочный агрегат
Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт.
Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.
.jpg)
Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие.

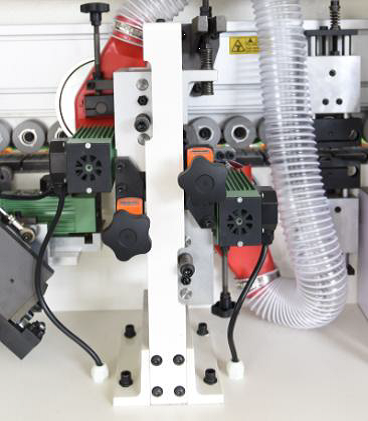

Узел фрезерный снятия свесов
Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
Вертикальные копиры круглые большого диаметра:
- осуществляют плавный заход на деталь;
- исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
ДВУХМОТОРНАЯ ОБКАТКА УГЛОВ
- Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов);
- 2 двигателя узла обкатки углов Мощностью: 0,37 кВт; Частота: 200 Гц; Скорость вращения: 12 000 об/мин;
- Возможно выбрать индивидуальную обработку угла стыков кромки.

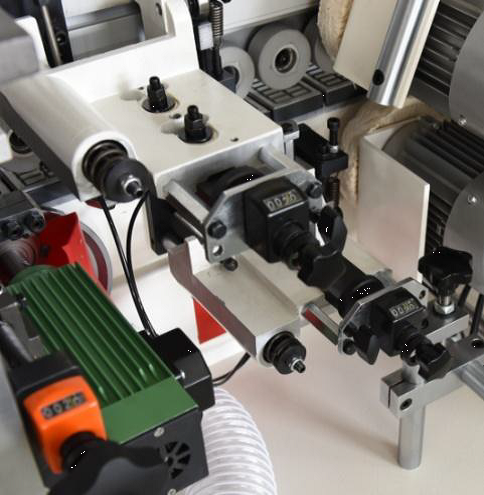

Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

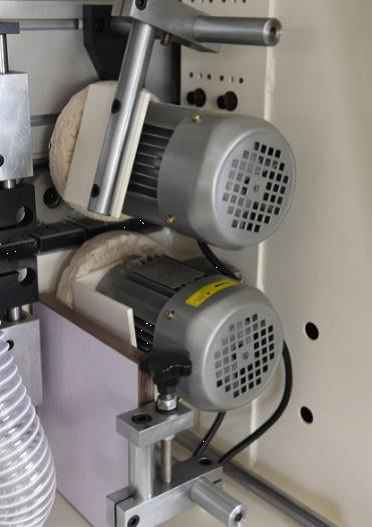

Полировка
Полировка необходима для финишной обработки кромки.
Обеспечивает блеск обработанной поверхности, очищает от загрязнений.
Восстанавливает цвет после циклевочного узла.
Формирует микро радиус у тонкой кромки (притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
