Мощность 22 кВт
Давление воздуха 0,6 – 0,8 МПа
Вес 3500 кг
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса. Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки
ПОДАЮЩИЙ СТОЛ
Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала.
АВТОМАТИЧЕСКИЙ РАЗГРУЗОЧНЫЙ СТОЛ
Предназначен для быстрой транспортировки готовой детали из зоны обработки (при необходимости возможно программно задать возврат детали в зону загрузки, к оператору).

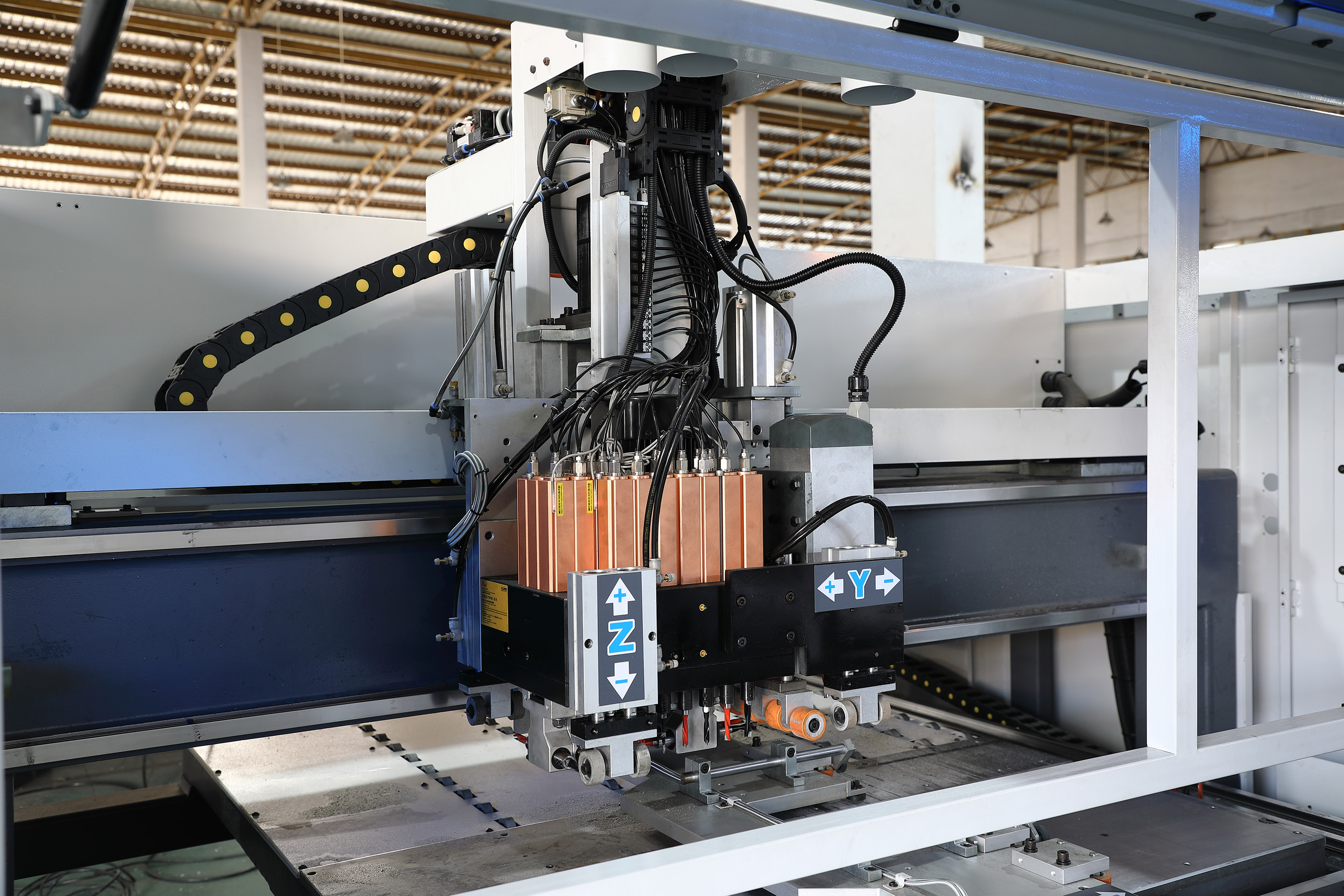

КОМПОНОВКА ОДНОЙ ВЕРХНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ
12 вертикальных +8(4+4) горизонтальных шпинделей.

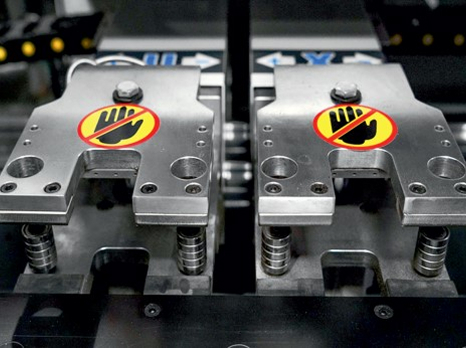

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ ДЛЯ ПОДАЧИ ДЕТАЛЕЙ В ЗОНУ ОБРАБОТКИ
Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.Возможность ONLINE-соединения с заводом для настройки и корректировки параметров.
СКАНЕР ШТРИХ-КОДА
Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
БОКОВОЙ УПОР
Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Линейные направляющие для точного перемещения.
СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ Y
Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью
ПЕРЕМЕЩЕНИЕ ОСИ ПО Z
Ось Z приводится в действие усиленной винтовой парой с точностью перемещающей сверлильную группу на высоких скоростях
СЕРВОДВИГАТЕЛИ
На всех осях используются высококачественные серводвигатели.

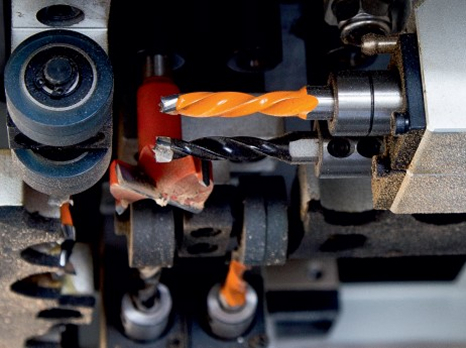

СВЕРЛИЛЬНЫЕ ГРУППЫ
Две сверлильных группы: одна верхняя и одна нижняя +2 фрезерных узла в стандартной комплектации.
Конфигурация верхней сверлильной головы:
- 12 вертикальных шпинделейКонфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей
Модель |
CD-612US |
Система управления |
LNC - Простой интерфейс управления, лаконичный и удобный / высокое качество и надежность |
Мин. ширина детали |
40 мм |
Макс. ширина детали |
1220 мм |
Мин. длина детали |
140 мм |
Макс. длина детали |
3000 мм |
Мин. толщина детали |
10 мм |
Макс. толщина детали |
55 мм |
Мощность |
22 кВт |
Инвертор |
WEICHI/DELTA |
Мотор редуктор |
ZHONGDA - прямой привод, отсутствие ремней, высокая точность и стабильность перемещения |
Напряжение |
380 В 50 Гц |
Вес |
3500 кг |
Мощность сверлильной группы |
2,2 кВт×2 |
Давление воздуха |
0,6 – 0,8 МПа |
Упаковочный размер |
6445х2840х2220 мм |
Направляющие |
FEILANGTE/HTPM - качественные направляющие и подшипники с 3х уровневым пылезащитным исполнением |
Тепловые реле | Schneider |
Контакторы | Schneider |
Servo System |
MOTONG- усовершенствованная прецензионная версия для стабильной работы на высоких скоростях |
Мощность шпинделя фрезерного узла | 3,5 кВт × 2 |
Посадочный размер фрезерного узла | ER 32 |
Кол-во оборотов фрезерного узла, об/мин | 18000 |
Вертикальные шпиндели | 12(верх), 9(низ) |
Горизонтальные шпиндели | 2+2 по оси X, 2+2 по оси Y, Итого 8 |
Автоматический разгрузочный стол | V |
Пазовальная пила | V |
Вес, кг | 3500 |
Упаковочный размер, мм | 6445×2840×2220 |
