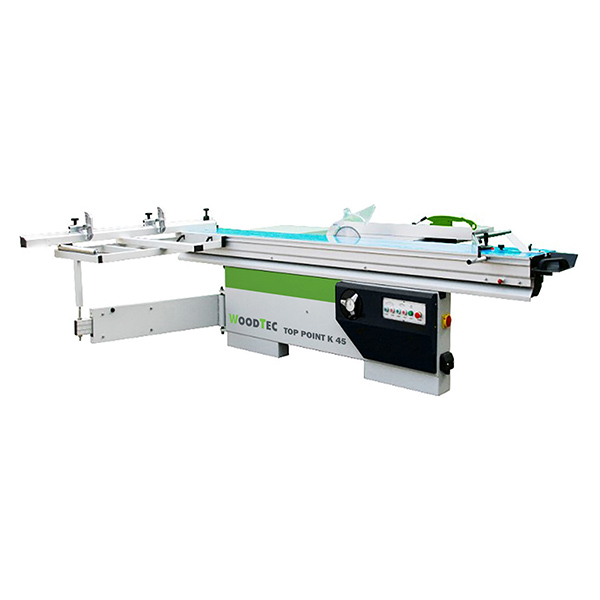

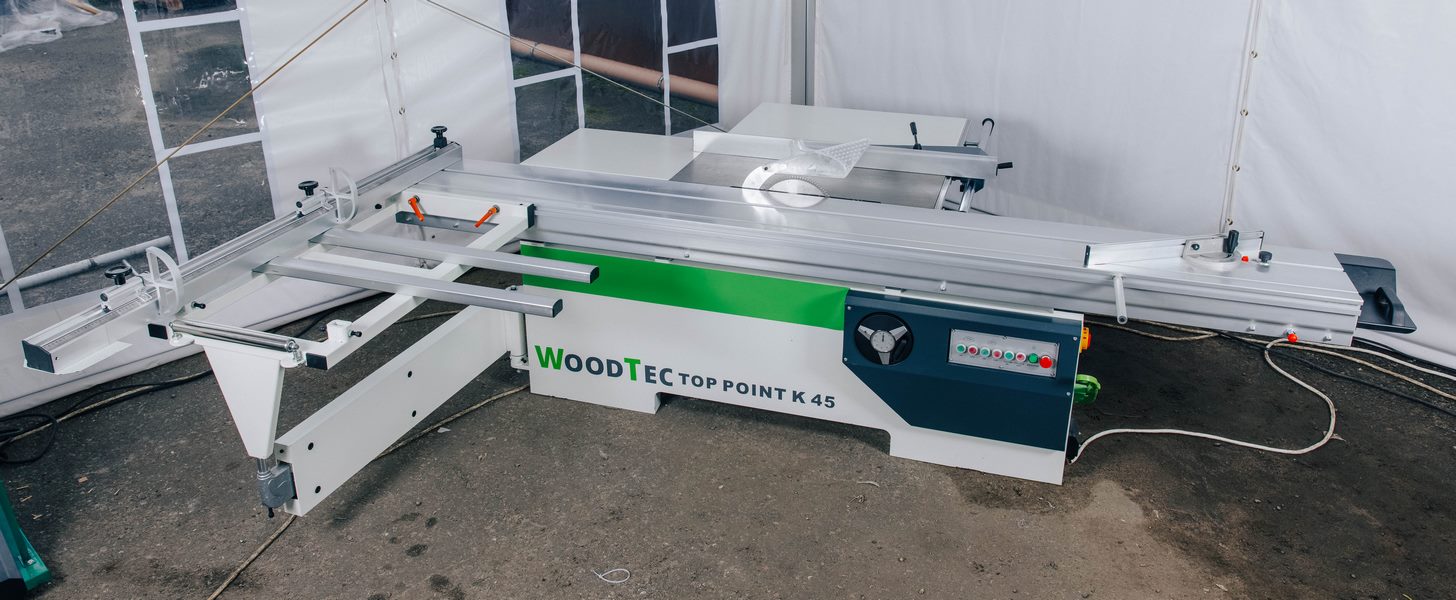

Форматно-раскроечный станок WoodTec TOP POINT K-45
Артикул: 6801
- Длина каретки: 3200 мм
- Общая мощность: 6,25 кВт
- Вес: 630 кг
Назначение
Форматно-раскроечный станок TOP POINT K-45 предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов.
Применение
Идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.
Схема обработки
Конструктивные особенности
МАССИВНАЯ СТАНИНА
Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом.
РОЛИКОВАЯ КАРЕТКА
Роликовая каретка, шириной 375 мм, со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

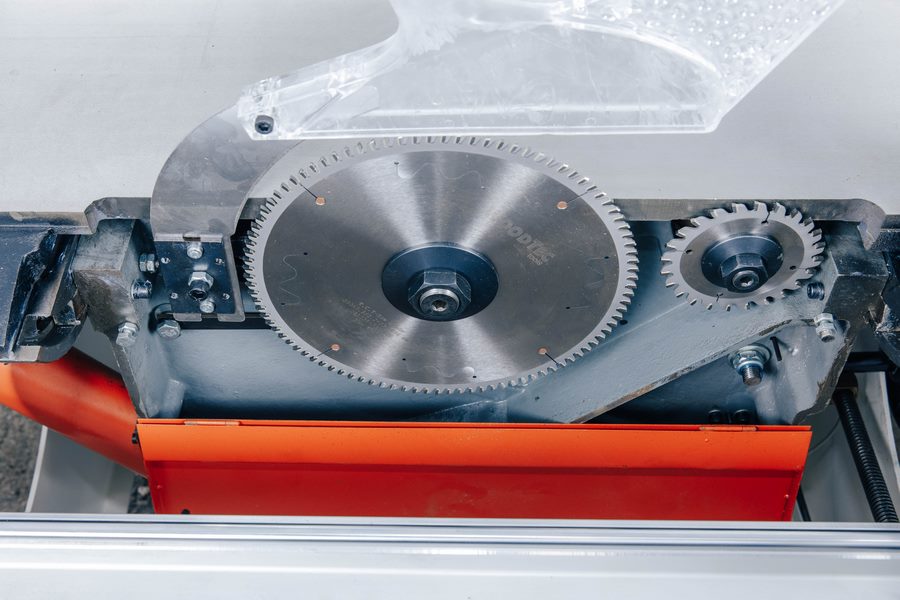

ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел имеет независимые двигатели на основную и подрезную пилы, и жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.
ПОПЕРЕЧНАЯ ЛИНЕЙКА
Поперечная линейка - телескопическая, выполнена из качественного многогранного профиля, шкала спрятана внутри профиля, флажковые упоры имеют жесткую фиксацию. Сама линейка жестко крепиться к поддерживающему столу. Все это позволяет станку сохранять точно установленные размеры при работе и перенастройках.
ПУЛЬТ УПРАВЛЕНИЯ
Панель управления проста и лаконична. На ней установлены кнопки включения и выключения основной и подрезной пилы, кнопка аварийной остановки станка.
Так же на панели дополнительно установлены кнопки включения/выключения аспирацией, что позволяет подключить к станку аспирационную установку.

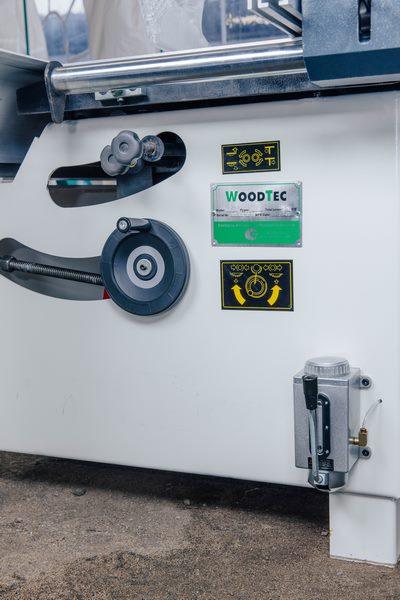

НАСТРОЙКА ПИЛ
Удобная настройка работы подрезной и основной пил на боковой стенке станка. Станок оснащен смазочным устройством.
ЗАЩИТНЫЙ КОЖУХ
Станок имеет в своей комплектации защитный кожух, расположенный на расклинивающем ноже, который обеспечивает качественное пылеудаление.
СИСТЕМА СМАЗКИ
Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем/опускание пильных агрегатов.
ИНДИКАЦИЯ УГЛА НАКЛОНА ПИЛЬНОГО УЗЛА
Станок оснащен системой наклона пильного узла до 45°. Механическая настройка и индикация угла располагается на передней части станка, в зоне работы оператора, что позволяет осуществлять точную и быструю установку.
