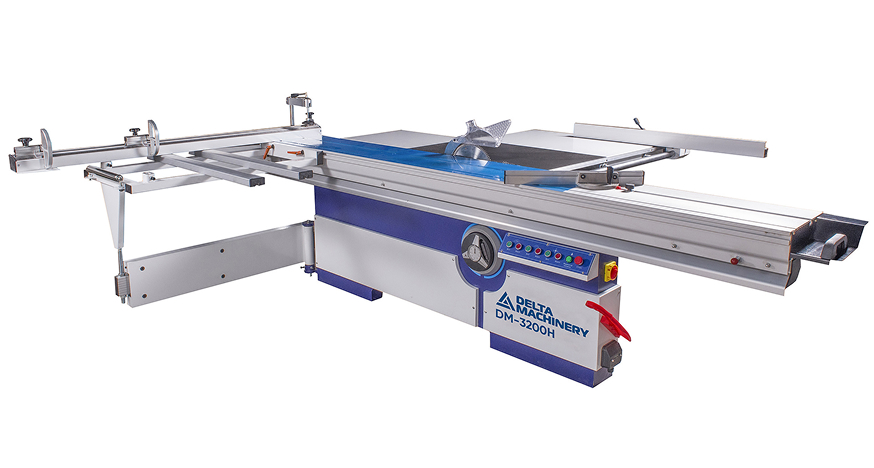

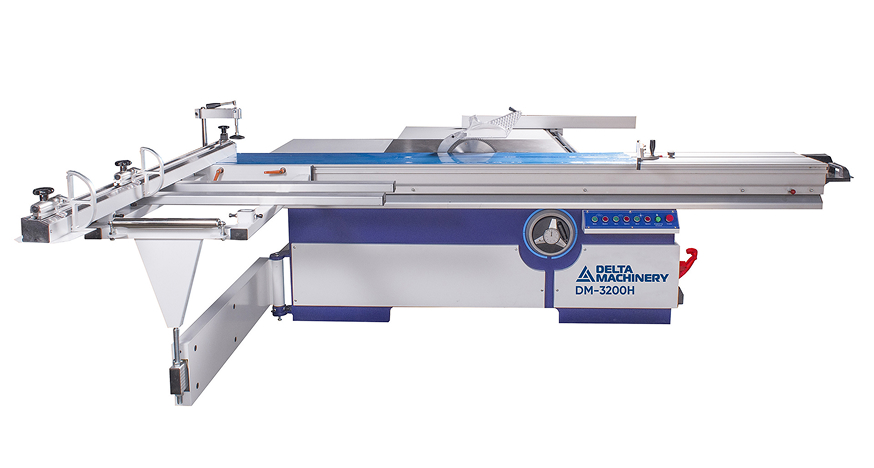

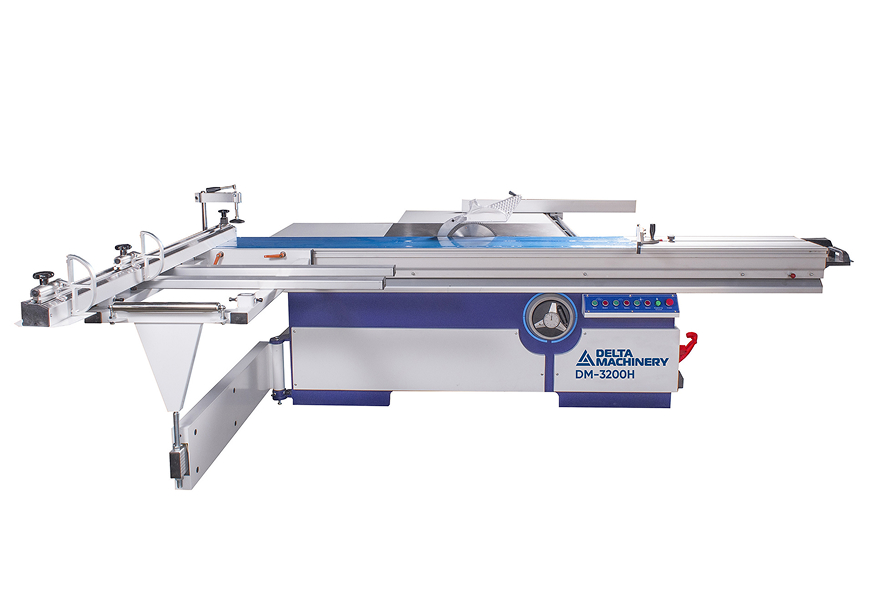

Форматно-раскроечный станок DM-3200H
Артикул: 01-3746
Длина подвижного стола, мм: 3200
Мощность, кВт: 6,6
Вес, кг: 750
- Описание
- Конструктивные особенности
- Технические характеристики
- Комплектация
- Транспортные данные
- Документация
- Видео
НАЗНАЧЕНИЕ
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
ПРИМЕНЕНИЕ
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ

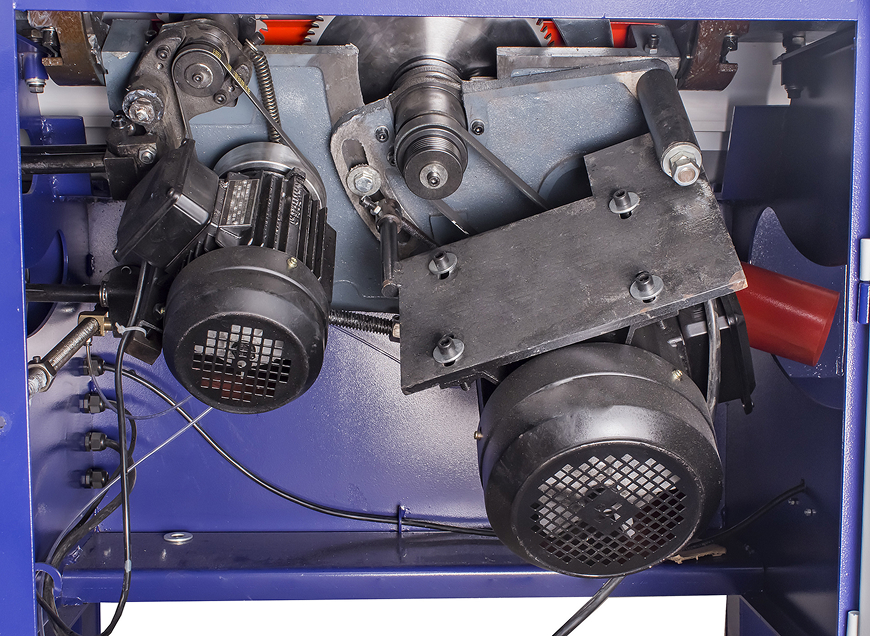

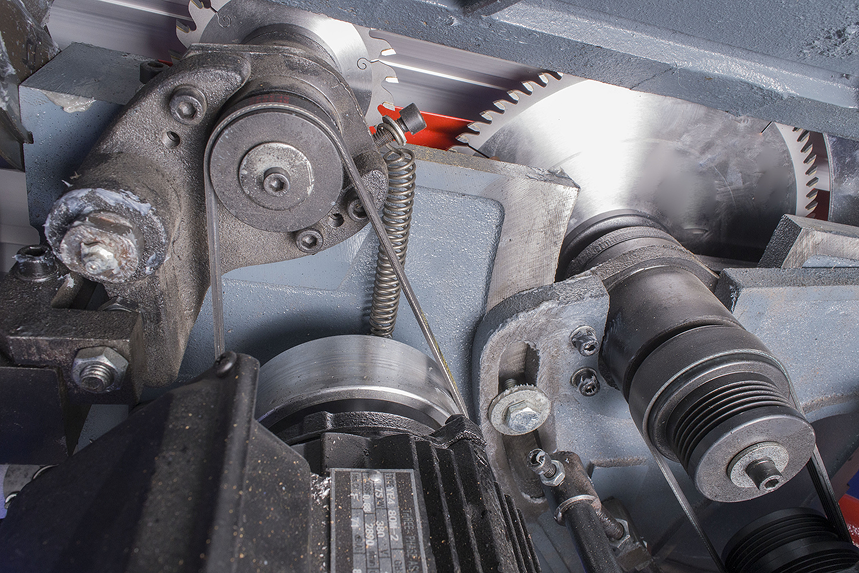

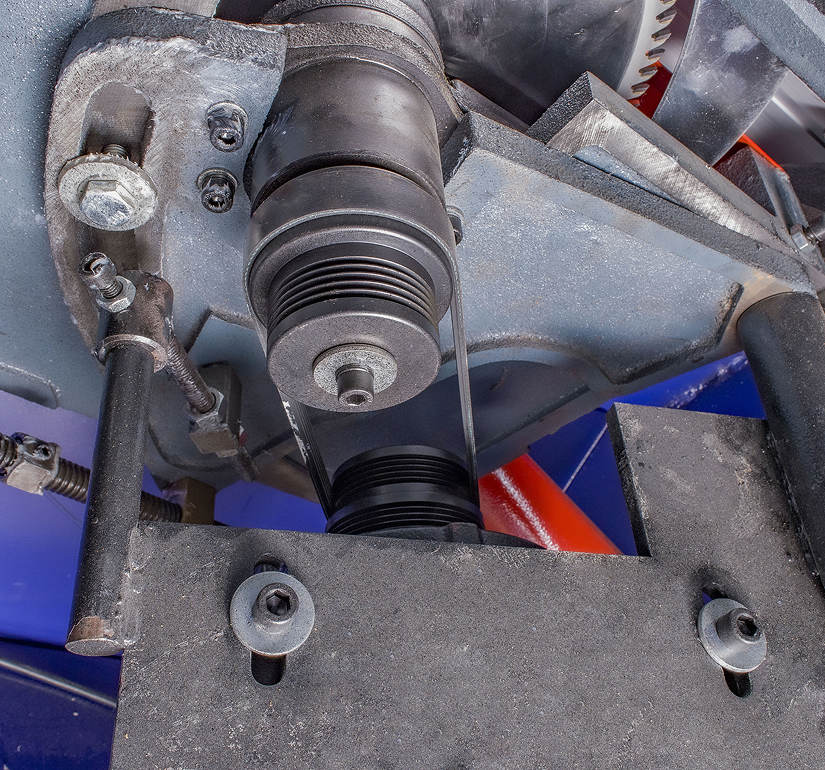

ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов. Мощность двигателя основного пильного диска 5,5 кВт. Мощность подрезной пилы 1,1 кВт.

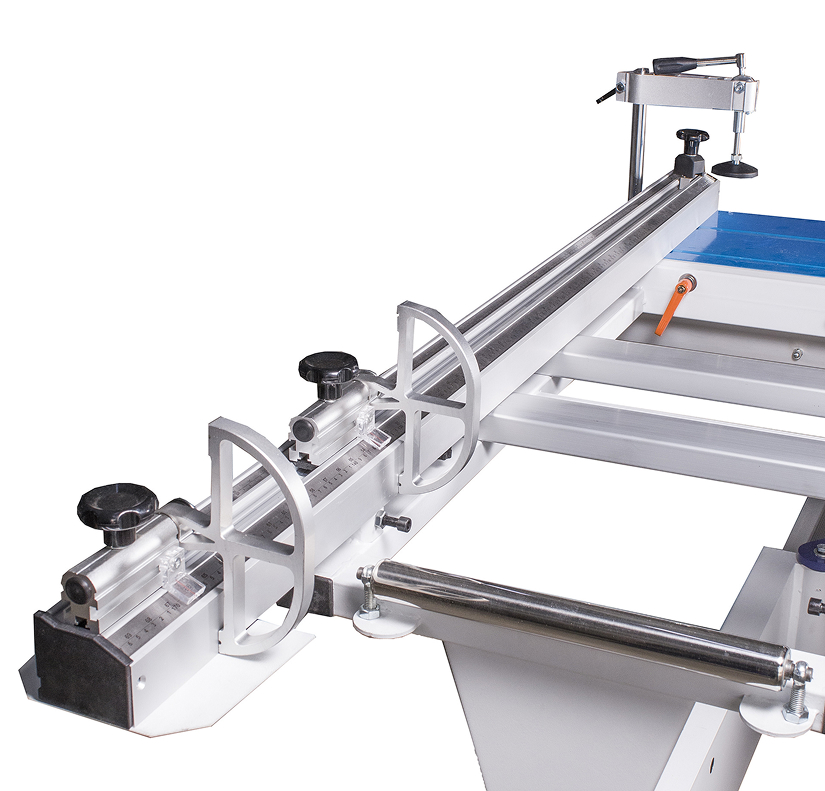

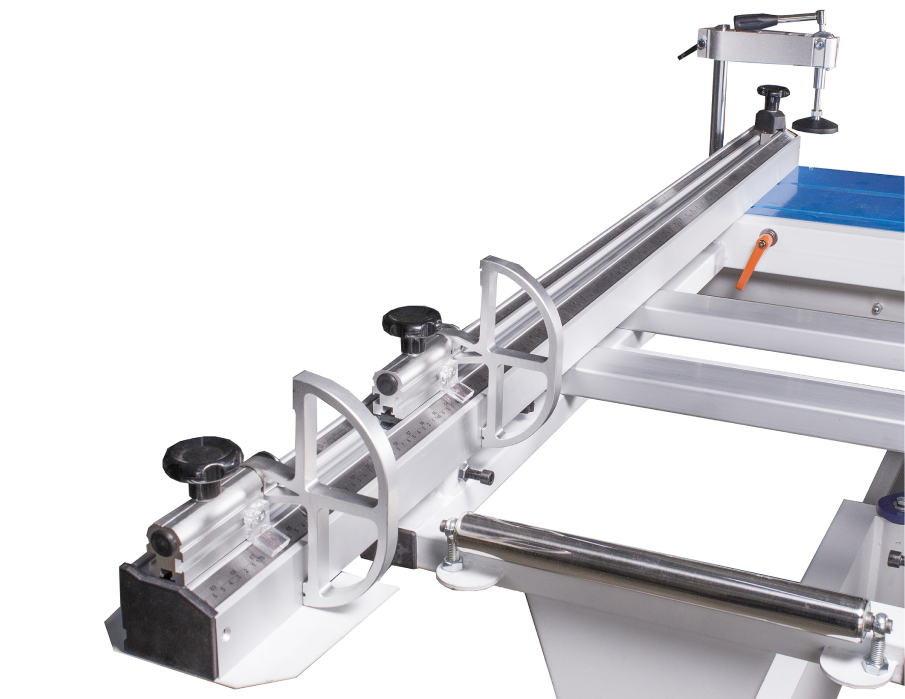

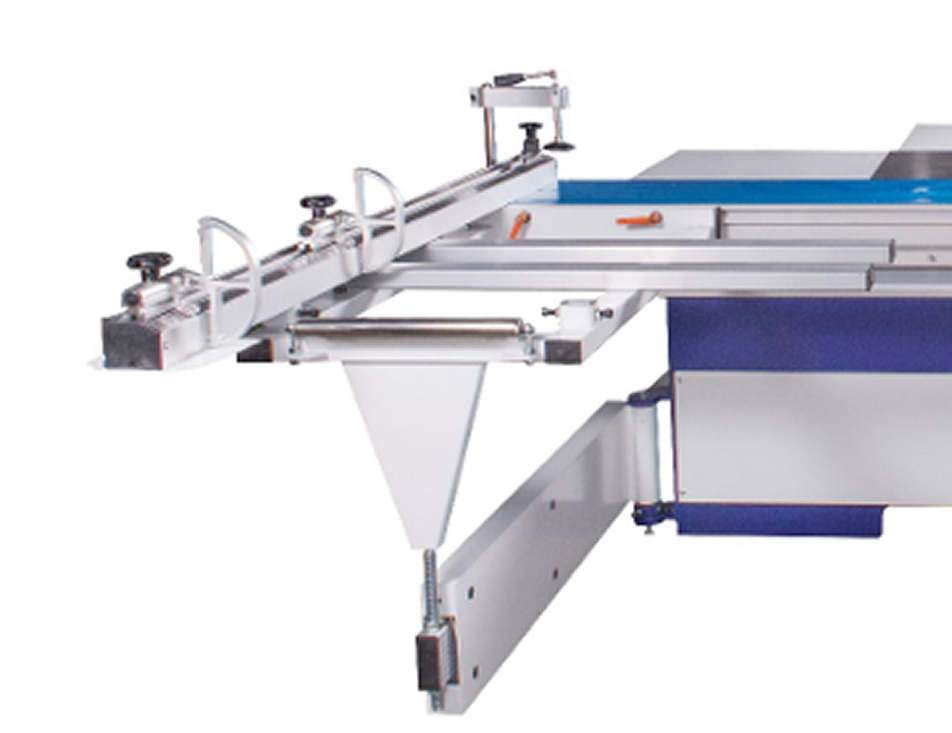

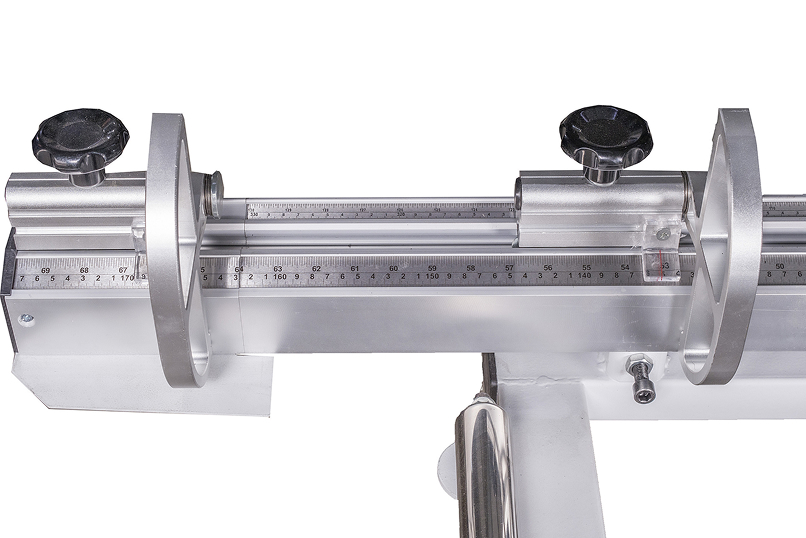

УСИЛЕННАЯ КОНСТРУКЦИЯ САЛАЗОК

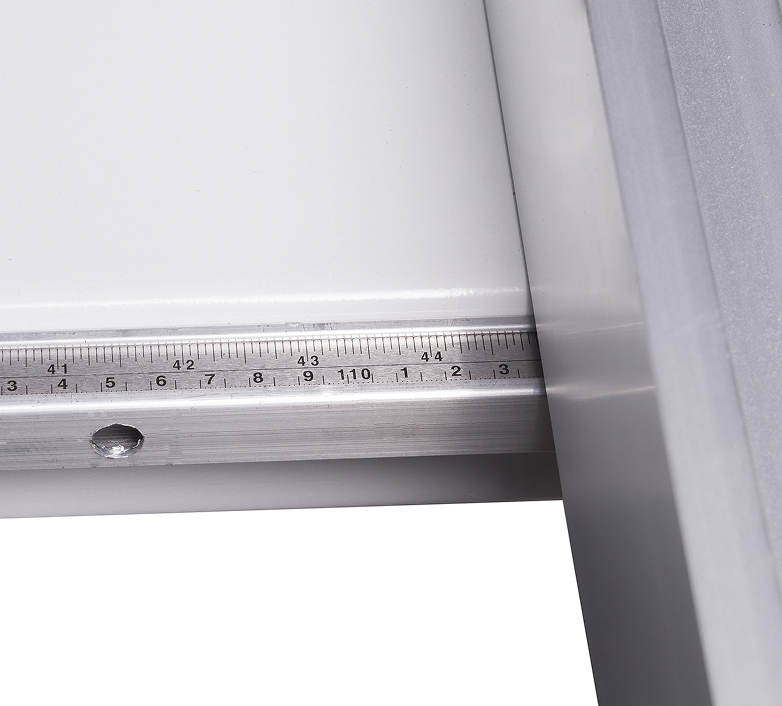

Позволяет надежно базировать крупногабаритные детали, что обеспечивает точную геометрию распила. Телескопическая линейка имеет два флажковых упора для точного выставления размера. Удобные и хорошо читаемые показатели линейки
ОСНОВНАЯ ЛИНЕЙКА
Широкий алюминиевый профиль с выдвижной секцией и двумя перекидными упорами для выставления размера. Длина в сложенном состоянии - 1600 мм, длина, при выдвинутой секции – 3200 мм.

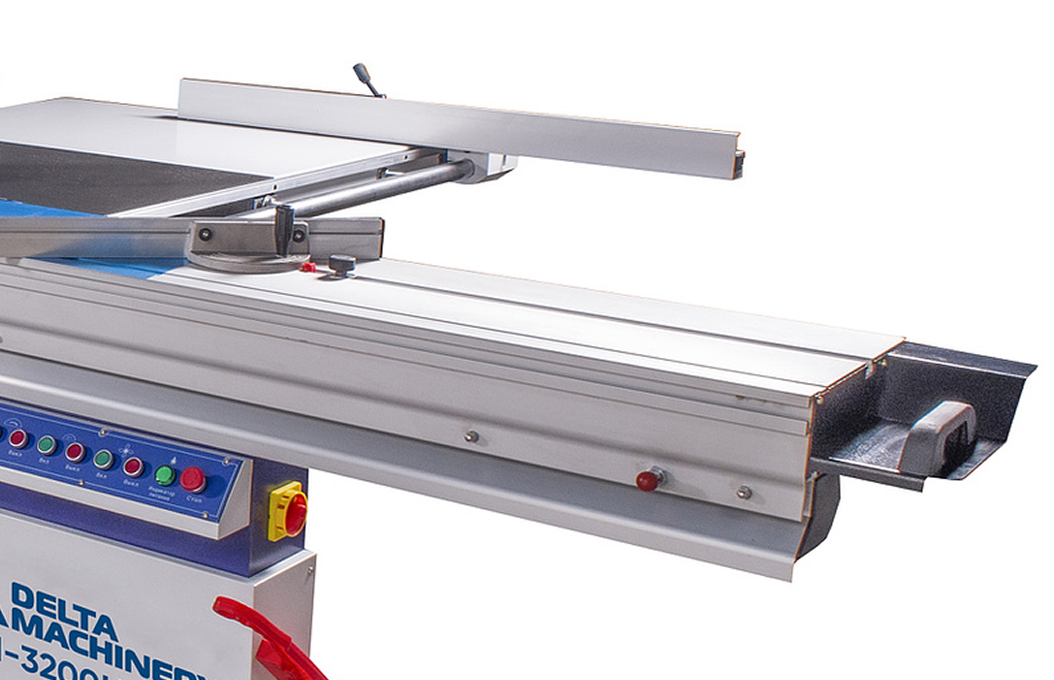

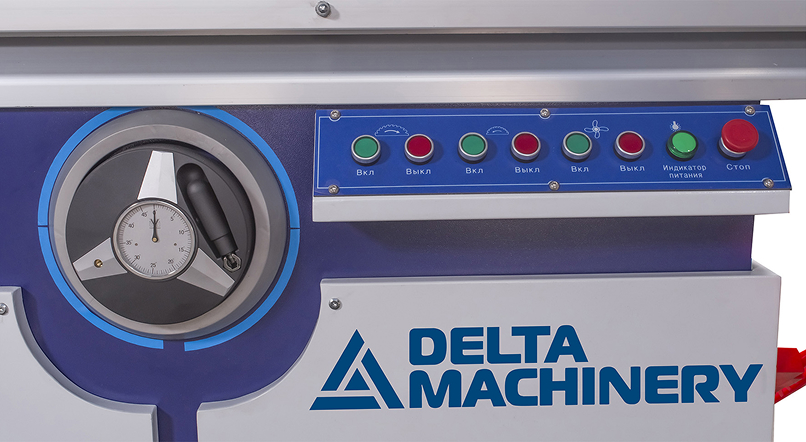

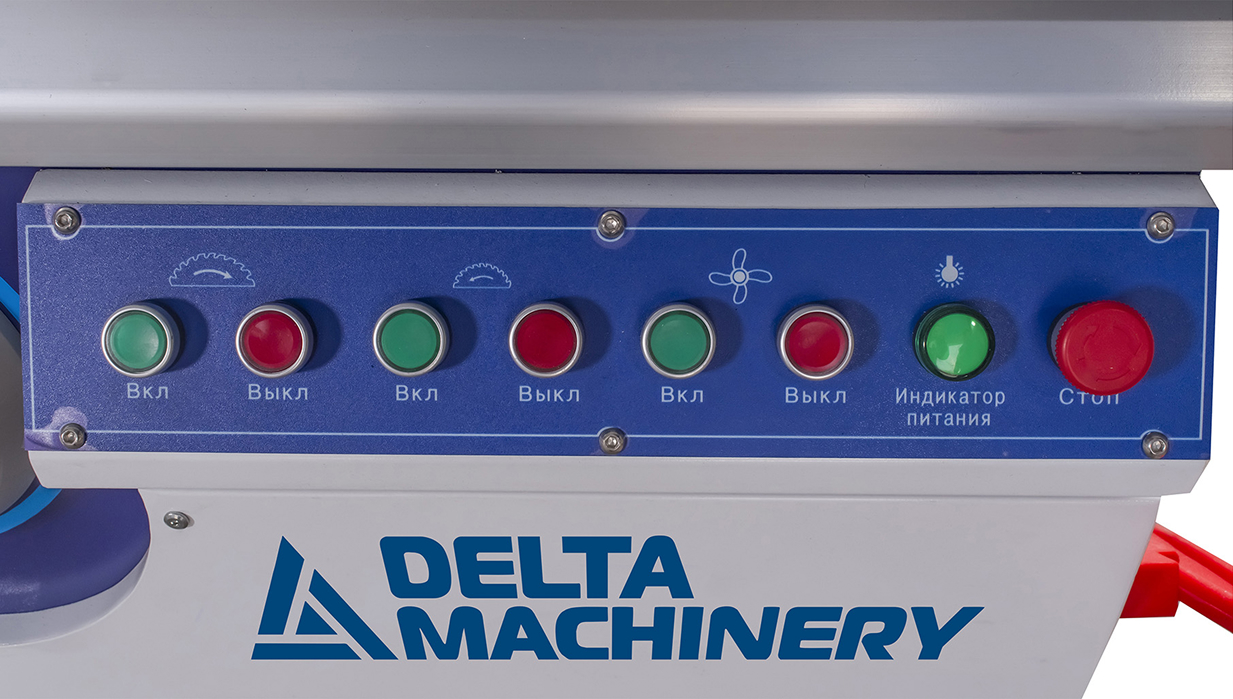

ПУЛЬТ УПРАВЛЕНИЯ
Простой и интуитивно понятный кнопочный пульт управления с функциями старта и остановки основной и подрезной пилы, индикацией питания, кнопкой аварийной остановки дополнительным и управлением аспирационной системой.
РОЛИКОВАЯ КАРЕТКА
Самый распространенный и надежный тип сегодняшний каретки день. на Ширина каретки 375 мм. Скольжение происходит на роликовых обоймах. Направляющими служат круглые закаленные стальные стержни. При такой конструкции контакт ролика со стальной направляющей происходит не в точке (по сравнению с шариковыми каретками), а по линии, что распределяет равномерно нагрузку и значительно продлевает срок службы конструкции.
ПОЛНОРАЗМЕРНЫЕ РАБОЧИЕ СТОЛЫ
Уже в стандартной комплектации станок оснащен полноразмерными рабочими столами (боковой и передний). Которые позволяют без труда раскраивать полноформатные листы ЛДСП.

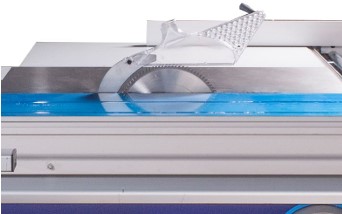

ЗАЩИТНЫЙ АСПИРАЦИОННЫЙ КОЖУХ И РАСКЛИНИВАЮЩИЙ НОЖ
В стандартную комплектацию станка входит малый защитный аспирационный кожух аспирационным с патрубком диаметром 50мм расклинивающий нож.

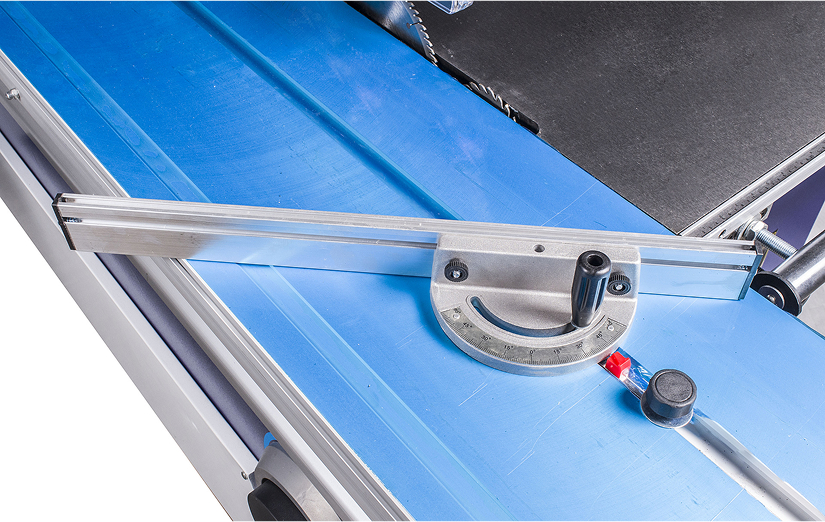

УСТРОЙСТВО ДЛЯ УГЛОВЫХ РЕЗОВ
В базовую комплектацию станка входит устройство для осуществления угловых резов, которое может быть быстро установлено и зафиксировано в стандартном пазе подвижной каретки при проведении работ углового раскроя.

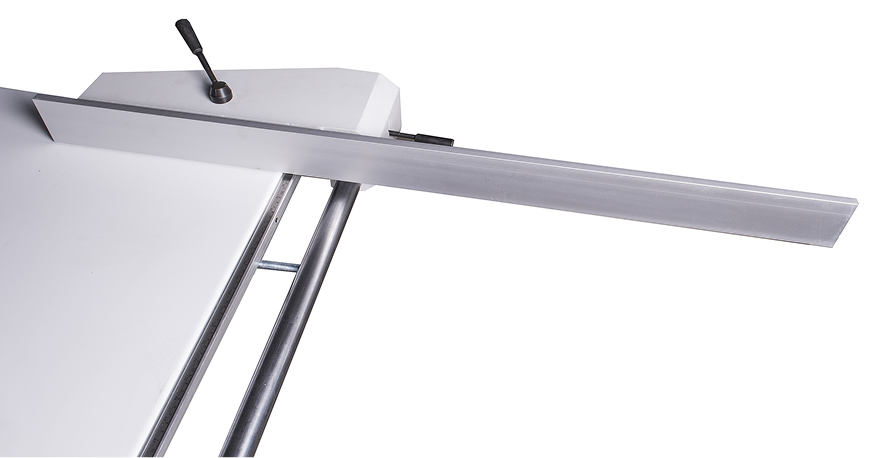

ПАРАЛЛЕЛЬНЫЙ УПОР
Линейка параллельного упора позволяет производить раскрой полос шириной до 1130 мм.

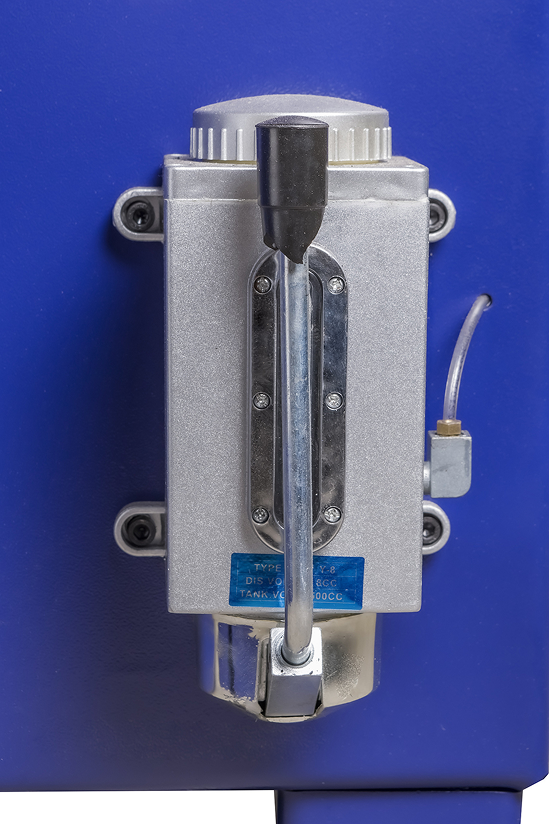

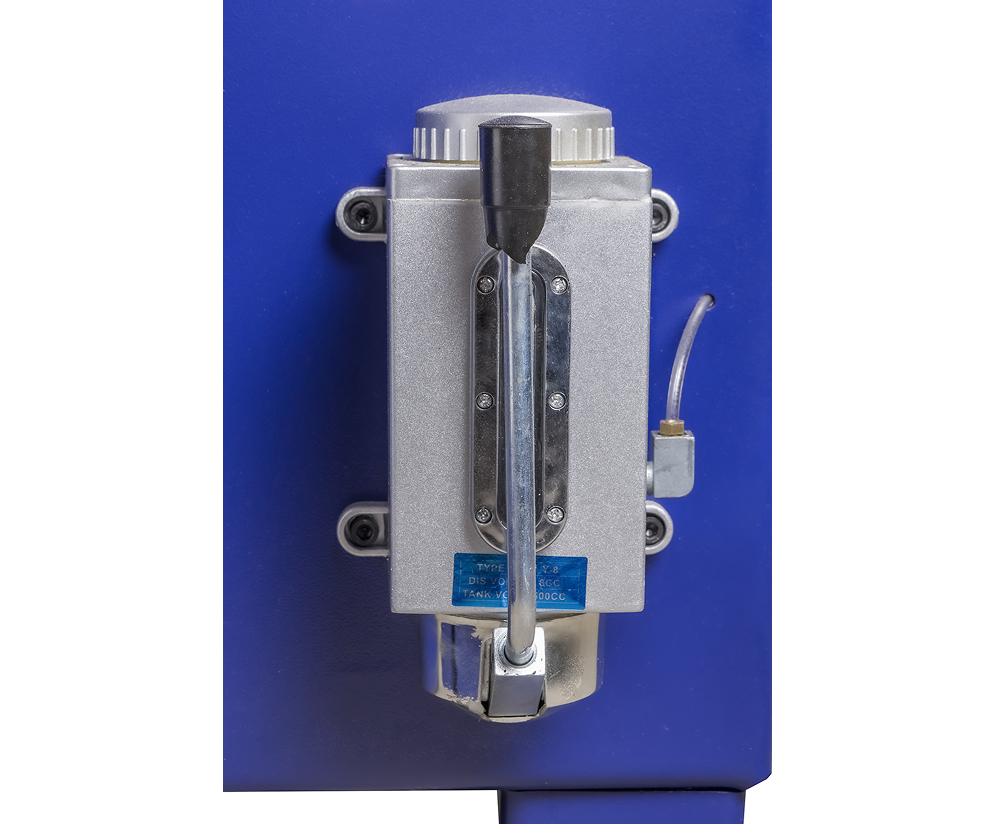

СИСТЕМА ЦЕНТРАЛИЗОВАННОЙ СМАЗКИ
В стандартную комплектацию станка входит централизованной система смазки направляющих наклона пильного узла. Смазка осуществляется оператором в ручном режиме – необходимо при помощи ручного насоса подать масло в систему.
