Форматно-раскроечный станок DM-3200 CNC

Артикул: 01-5441-0

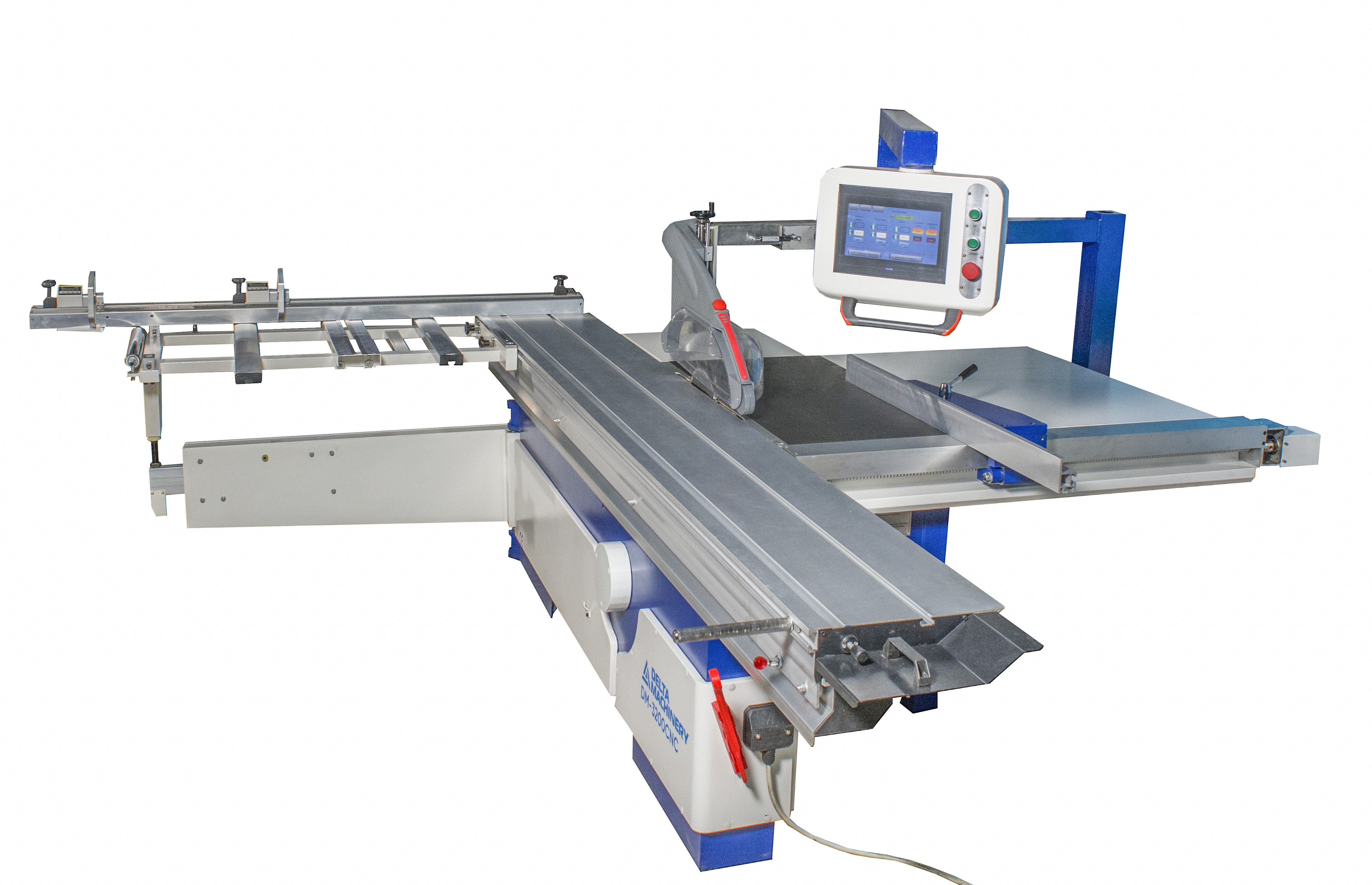

Форматно-раскроечный станок DM-3200 CNC
Краткие характеристики:

- Длина подвижного стола: 3200 мм

- Мощность: 7,6 кВт

- Вес: 900 кг

Прайс-лист (.xls 0 Kb)
4 500 000 ₸

Конструктивные особенности


ПИЛЬНЫЙ УЗЕЛ – АНАЛОГ ALTENDORF

Данная модель станка имеет литой корпус пильного узла (конструкция аналогична пильному узлу станка ALTENDORF F-45) обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов. Установлены качественные подшипники, бронзовые втулки на винтовых соединениях.


ПОЛИКЛИНОВЫЕ РЕМНИ ПРИВОДА

Данная модель станка оснащена поликлиновым ремнями привода как основной, так и подрезной пилы.
Профиль в виде клина обеспечивает лучшее сцепление ремня со шкивом (по сравнению с плоскими ремнями), что позволяет достичь максимальной передачи мощности двигателя на вал пилы (до 85%) и уменьшить натяжение ремней.
Поликлиновые ремни обладают повышенной гибкостью, пониженным теплообразованием и повышенным сопротивлением к образованию трещин.


КОНСТРУКЦИЯ САЛАЗОК

Усиленная конструкция салазок на каретке позволяет надежно базировать крупногабаритные детали, что обеспечивает точную геометрию распила. Телескопическая линейка имеет два флажковых упора для точного выставления размера. Удобные и хорошо читаемые показатели линейки.


МНОГОКАМЕРНАЯ РОЛИКОВАЯ КАРЕТКА

Станок оснащен многокамерной роликовой кареткой, с дополнительными ребрами жесткости, которые увеличивают жесткость на кручение и изгиб.
Ширина каретки 410 мм.
Скольжение происходит на роликовых обоймах. Направляющими служат круглые стальные стержни. При такой конструкции контакт ролика со стальной направляющей происходит не в точке (по сравнению с шариковыми каретками), а по линии, что равномерно распределяет нагрузку и значительно продлевает срок службы конструкции.
Каретка оснащена системой фиксации по всей рабочей длине. Далеко не все станки имеют данную опцию, которая облегчает работу оператора, позволяя зафиксировать каретку в любом положении, чтобы положить деталь.


ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный пульт управления PLC экран обеспечивает удобство управления и не требует от оператора высокой квалификации. Станок оснащен системой ЧПУ.


ПРЯМАЯ РЕГУЛИРОВКА ПОДРЕЗНОЙ ПИЛЫ

Станок оснащен прямой регулировкой подрезной пилы влево/вправо по отношению к основной пиле – это самая главная регулировка «подрезки», что позволят оператору произвести настройку быстро и точно, за счет отсутствия люфтов.
Для регулировки вылета подрезной пилы вверх/вниз используется тросовая система с удобной рукояткой на центральном пульте управления.


ПОЛНОРАЗМЕРНЫЕ РАБОЧИЕ СТОЛЫ

Уже в стандартной комплектации станок оснащен ДВУМЯ полноразмерными рабочими столами, которые позволяют без труда раскраивать полноформатные листы ДСП.


ПАРАЛЛЕЛЬНЫЙ УПОР С ЦИФРОВОЙ ИНДИКАЦИЕЙ НА ЧПУ УПРАВЛЕНИИ

Станок оснащен параллельным упором с боковой базовой линейкой, суппорт которого перемещается с помощью ЧПУ модуля, что обеспечивает точную юстировку упора.
Значение задаваемых размеров задается и отображается на электронном табло.

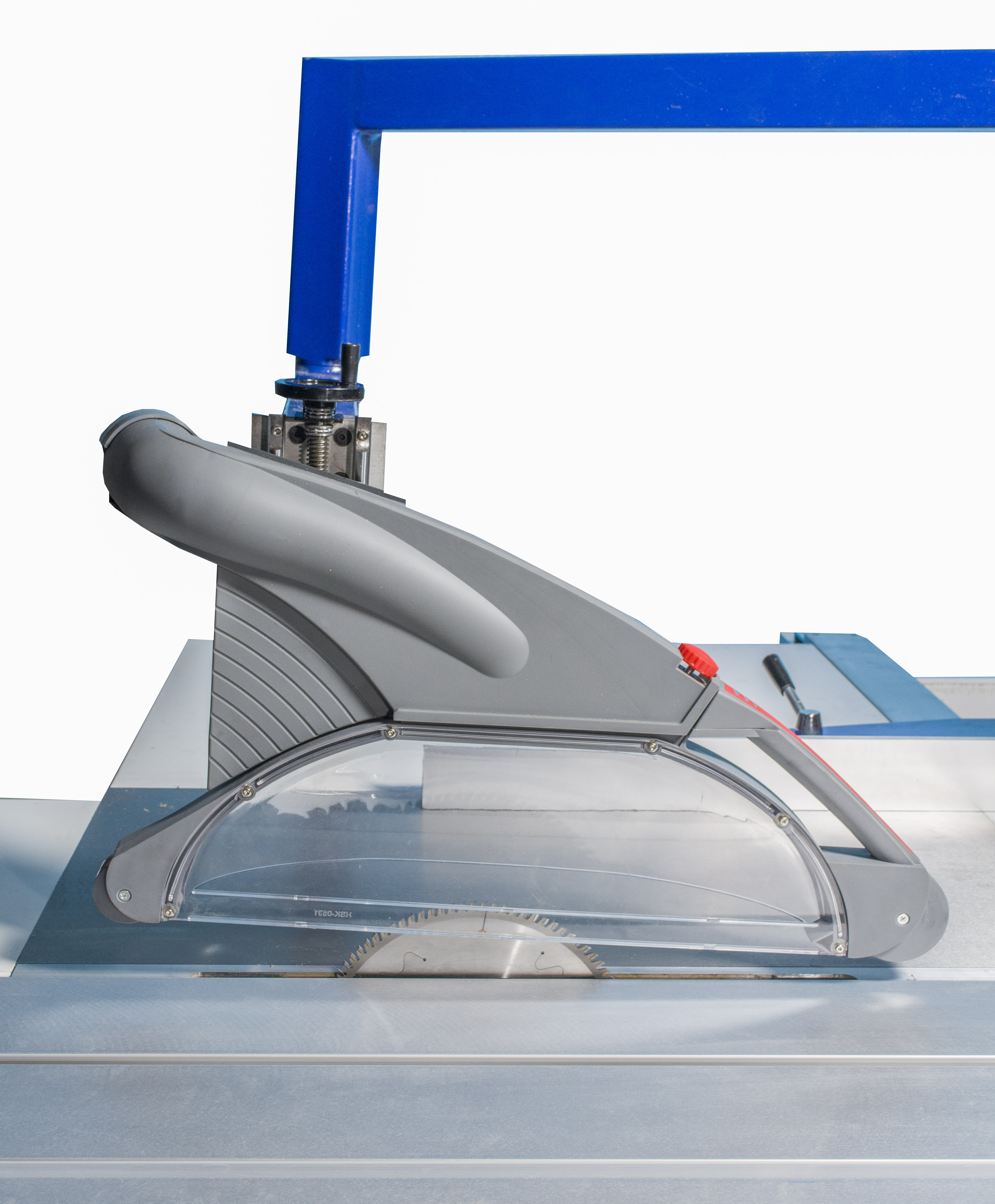

ЗАЩИТНЫЙ АСПИРАЦИОННЫЙ КОЖУХ ПИЛ ТИП «А» (Евро)

В стандартную комплектацию станка входит большой защитный кожух пил. Кожух имеет возможность регулировки высоты над рабочим столом, может быть легко поднят, когда он не нужен, имеет увеличенный диаметр аспирационного патрубка – 100мм и закрывает всю область распила.


ТОЛКАТЕЛЬ ЗАГОТОВОК

В стандартную комплектацию станка входит быстросъемный толкатель для небольших заготовок, позволяющий оператору безопасно работать с деталями любой ширины.


Размеры подвижной роликовой каретки, мм
3200х410
Расстояние между пилой и параллельным упором, наибольшее,
(максимальный параллельный рез), мм
1250
Максимальная ширина реза при использовании поперечного упора с телескопической линейкой, мм
3650
Угол наклона пильного узла, град. 0-45̊
Высота пропила (основная пила 300мм), мм
75
Высота пропила под углом 45 град. (основная пила 300мм), мм
55
Основная пила:
Диаметр основной пилы (возможный диапазон), мм
300 (250-400)
Посадочный диаметр основной пилы, мм
30
Мощность двигателя основной пилы, кВт
5,5
Частота вращения основной пилы, об/мин
6000
Подрезная пила:
Диаметр подрезной пилы, мм
120
Посадочный диаметр подрезной пилы, мм
20
Мощность двигателя подрезной пилы, кВт
1,1
Частота вращения подрезной пилы, мм
8000
Рабочее напряжение, В
380
Общеустановленная мощность, кВт
7,6
Масса станка, кг
900
a:2:{s:4:"TEXT";s:303:"
Форматно-раскроечный станок DM 3200 CNC в сборе1 шт.
Роликовая многокамерная каретка (3200*410мм) с системой фиксации в любом положении 1 шт.
Поперечный упор с телескопической линейкой в комплекте двумя флажковыми упорами для выставления размера 1 шт.
Параллельный упор с боковой базовой линейкой и цифровой индикацией1 шт.
Быстросъемная ручка для более удобного перемещения каретки1 шт.
Дополнительные рабочие столы увеличенного размера 2 шт.
Защитный аспирационный кожух пил тип «EURO» (большой)1 шт.
Расклинивающий нож 1 шт.
Габаритные размеры станка (ДхШхВ), мм3400х3250х1350
Масса станка, кг900
