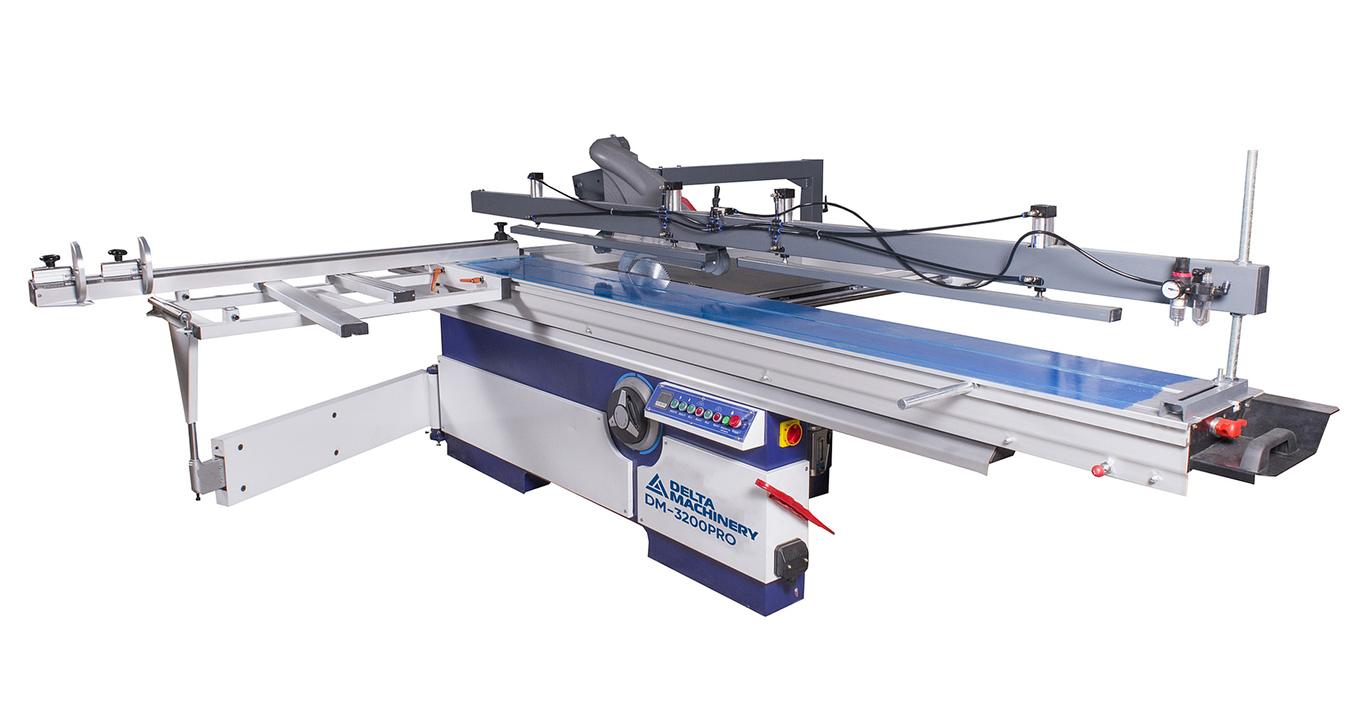

Форматно-раскроечный станок DM-3200 PRO
Артикул: 01-6183
- Длина подвижного стола: 3200 мм
- Мощность: 7 кВт
- Вес: 900 кг
Назначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Применение
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности

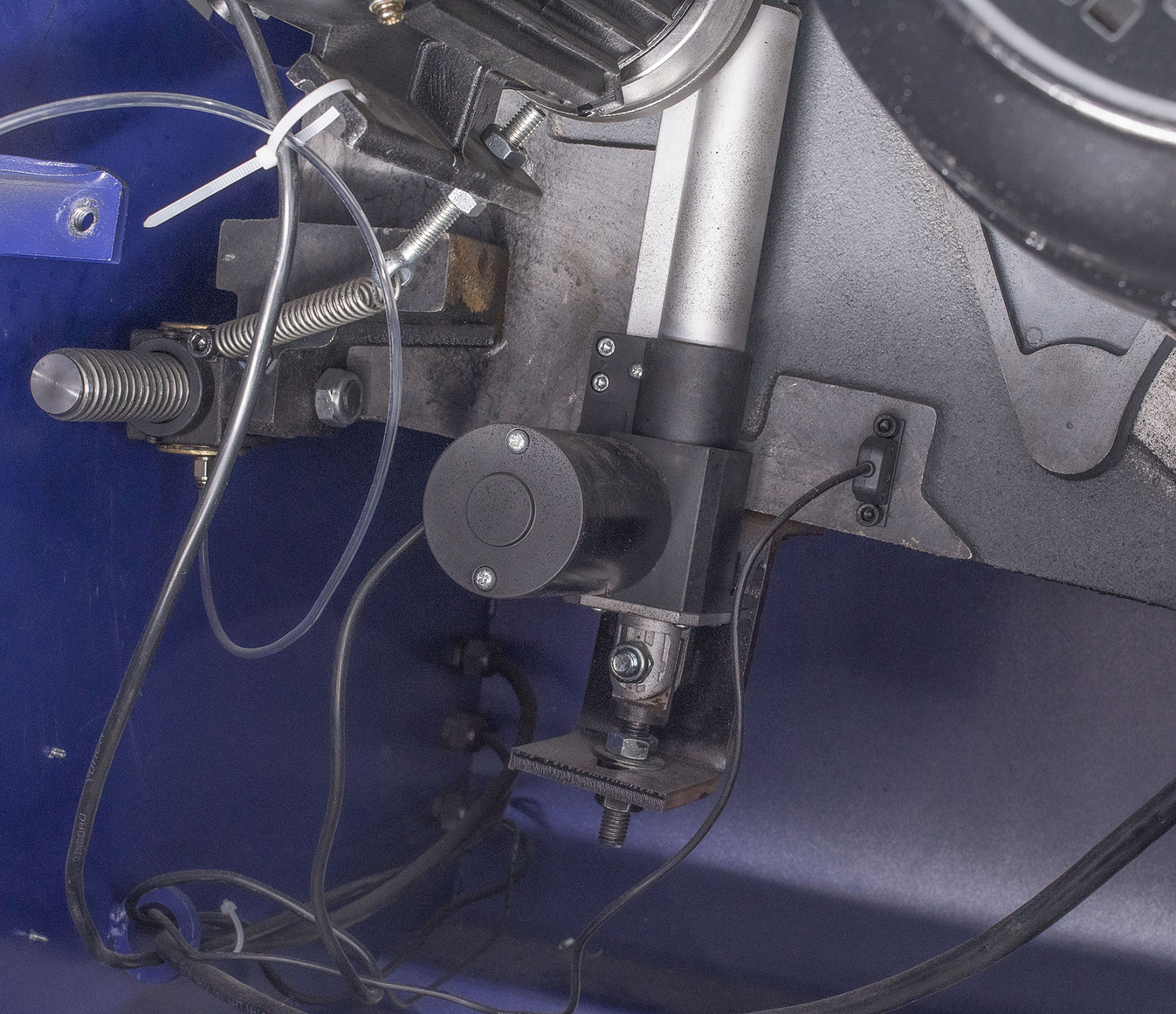

ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.

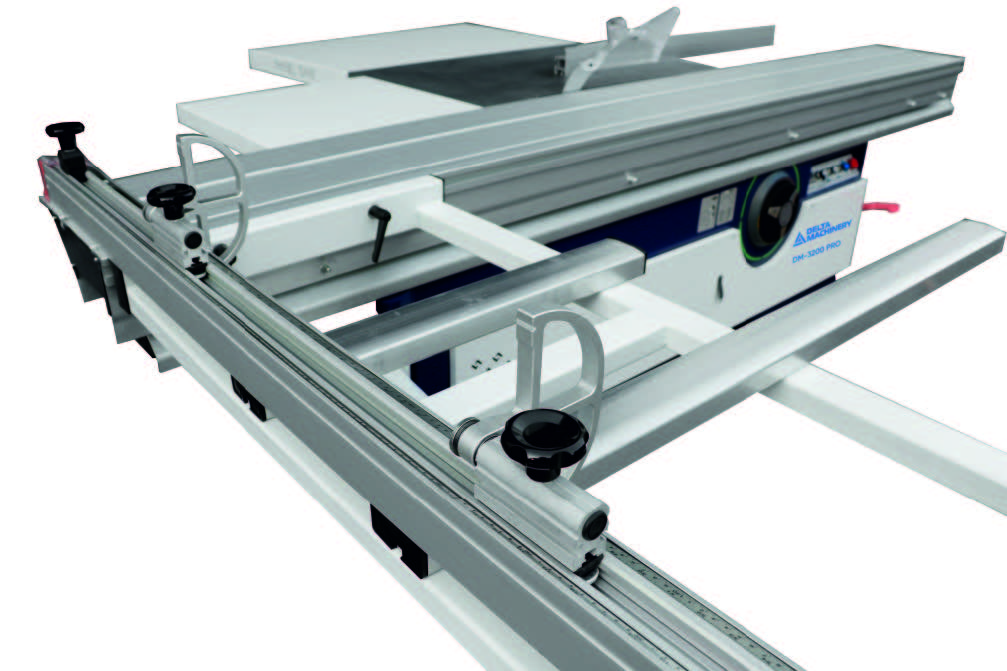

УСИЛЕННАЯ КОНСТРУКЦИЯ САЛАЗОК

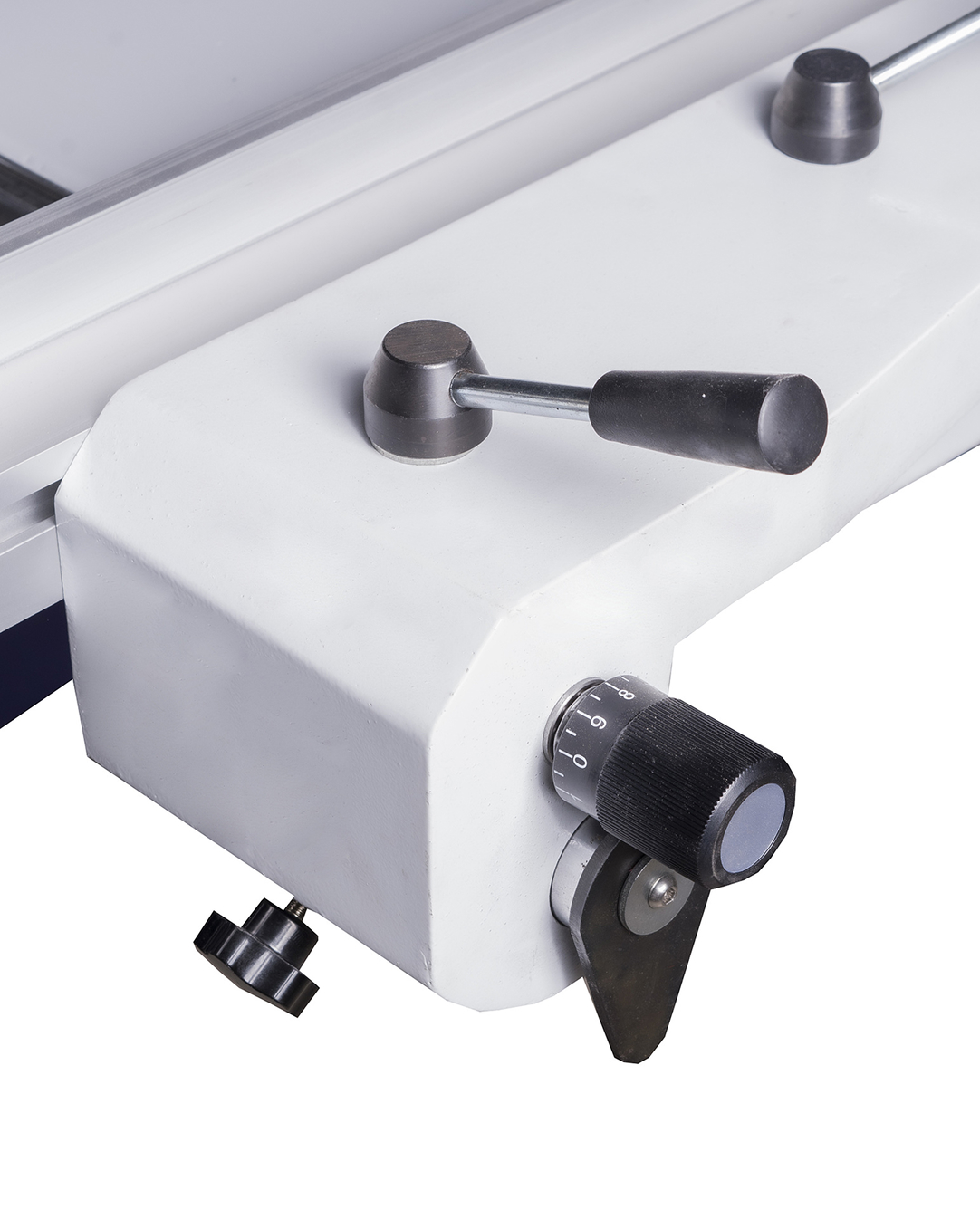

Позволяет надежно базировать крупногабаритные детали, что обеспечивает точную геометрию распила. Телескопическая линейка имеет два флажковых упора для точного выставления размера. Удобные и хорошо читаемые показатели линейки.

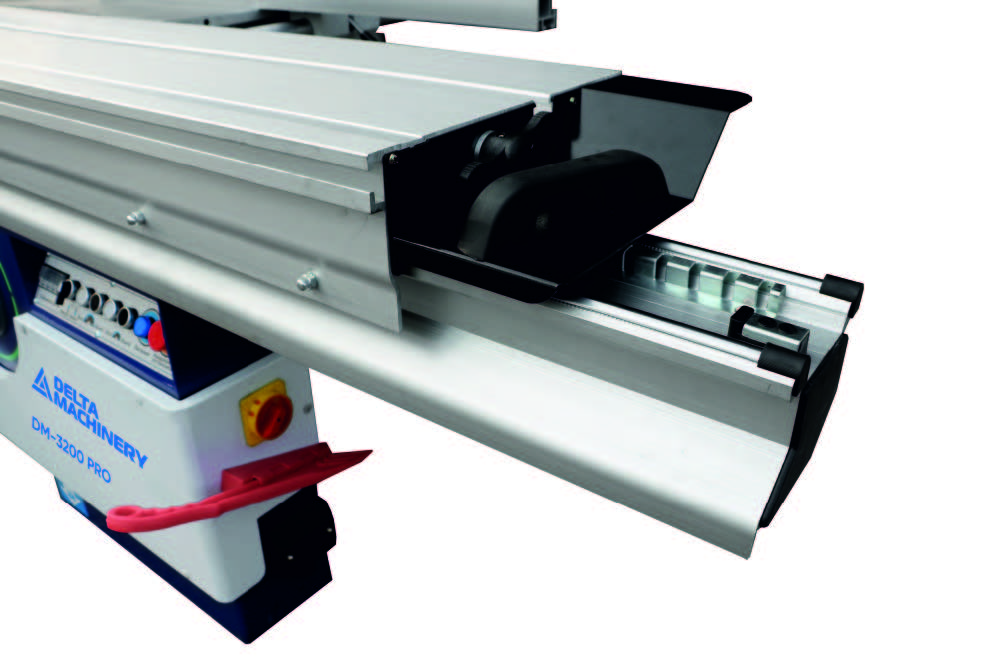

РОЛИКОВАЯ КАРЕТКА
Самый распространенный и надежный тип каретки на сегодняшний день. Ширина каретки 415мм. Скольжение происходит на роликовых обоймах. Направляющими служат круглые закаленные стальные стержни. При такой конструкции контакт ролика со стальной направляющей происходит не в точке (по сравнению с шариковыми каретками), а по линии, что равномерно распределяет нагрузку и значительно продлевает срок службы конструкции.

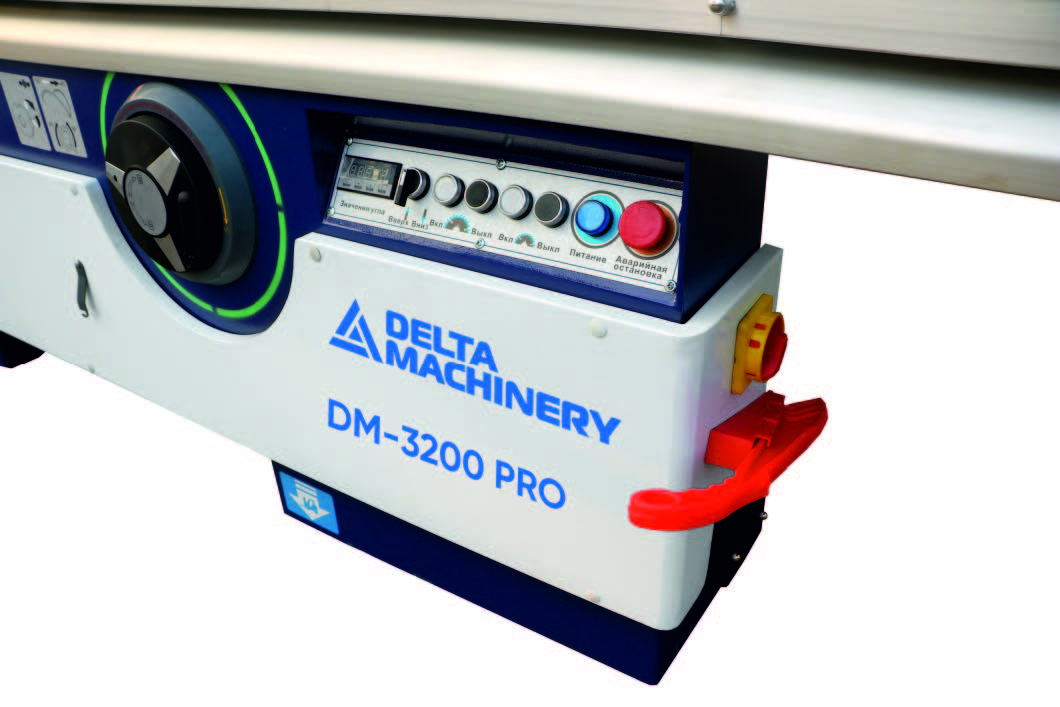

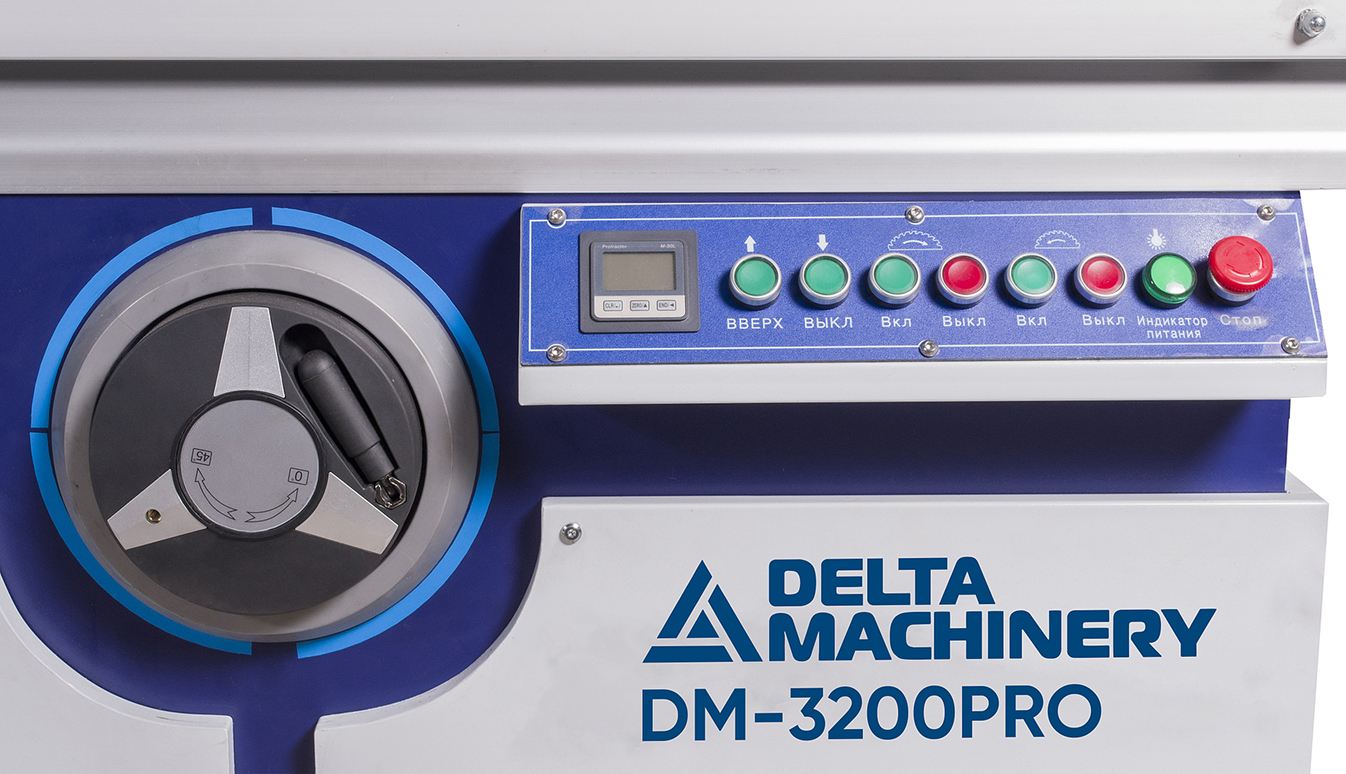

ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный пульт управления обеспечивает удобство управления. Регулятор высоты подъёма пильного диска, электронная визуализация угла наклона пильного диска. Левее расположен маховик регулировки наклона пильного узла на 45°.

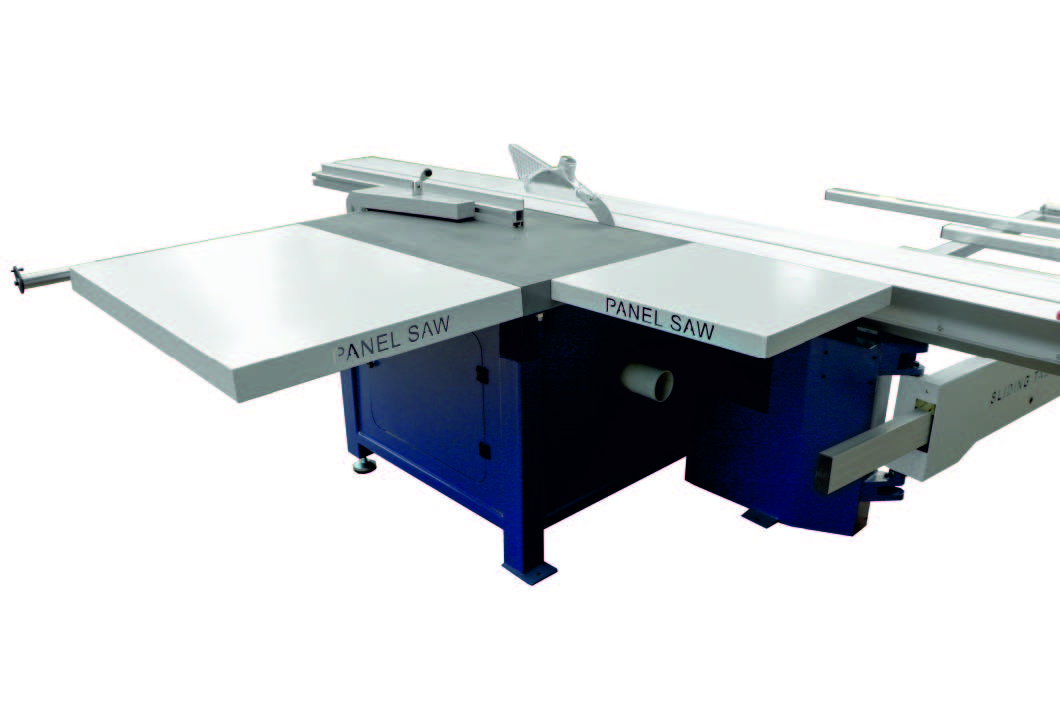

ПОЛНОРАЗМЕРНЫЕ РАБОЧИЕ СТОЛЫ
Уже в стандартной комплектации станок оснащен полноразмерными рабочими столами (боковой и передний). Которые позволяют без труда раскраивать полноформатные листы ЛДСП.
ЗАЩИТНЫЙ АСПИРАЦИОННЫЙ КОЖУХ И РАСКЛИНИВАЮЩИЙ НОЖ
В стандартную комплектацию станка входит защитный аспирационный кожух на металлической стойке с аспирационным патрубком и расклинивающим ножом.

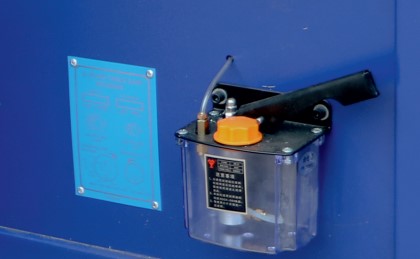

СИСТЕМА ЦЕНТРАЛИЗОВАННОЙ СМАЗКИ
В стандартную комплектацию станка входит система централизованной смазки направляющих наклона пильного узла. Смазка осуществляется оператором в ручном режиме – необходимо при помощи ручного насоса подать масло в систему.
