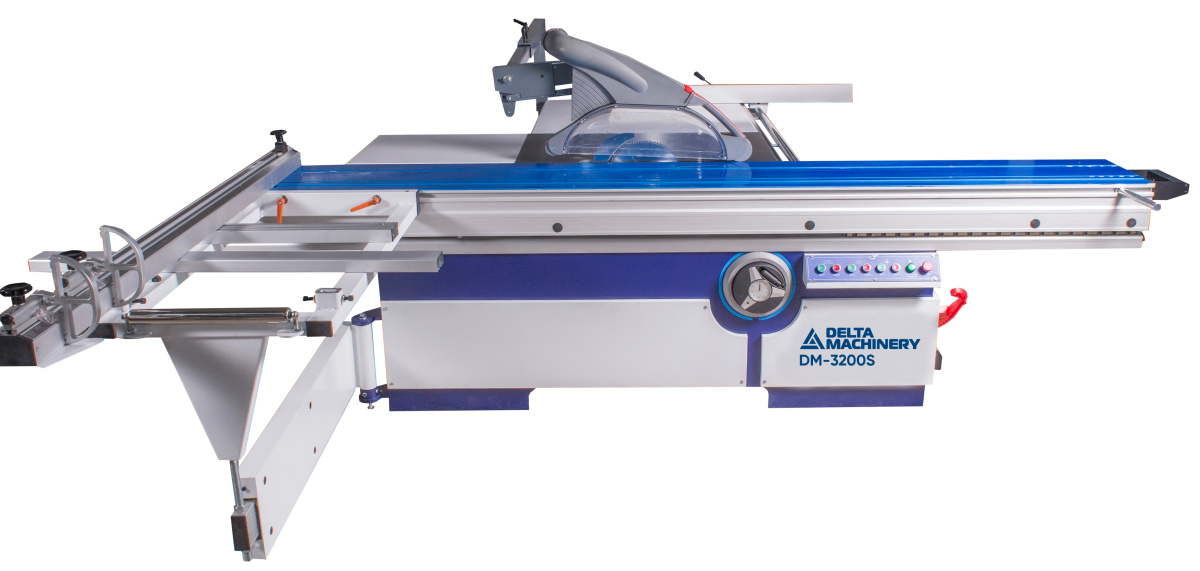

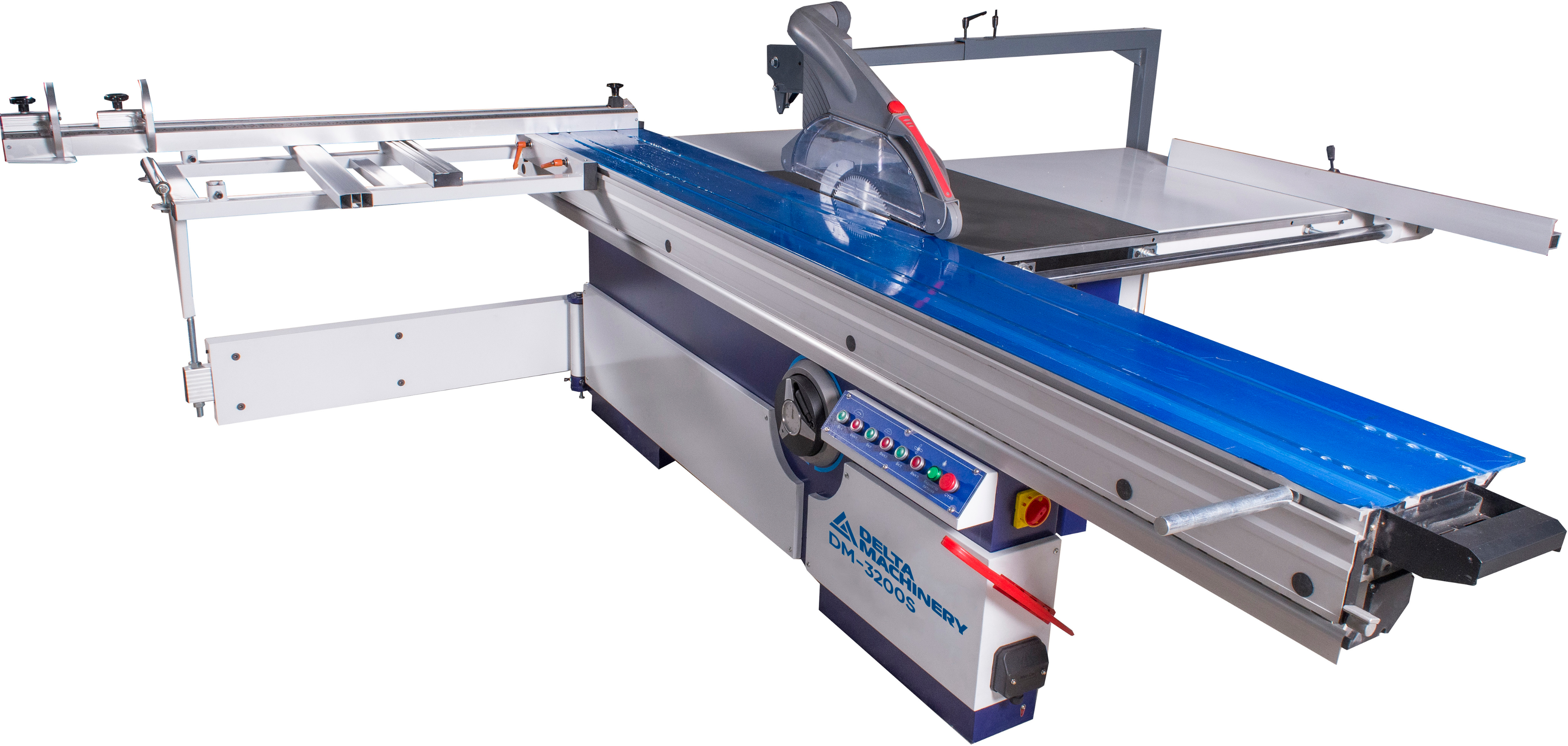

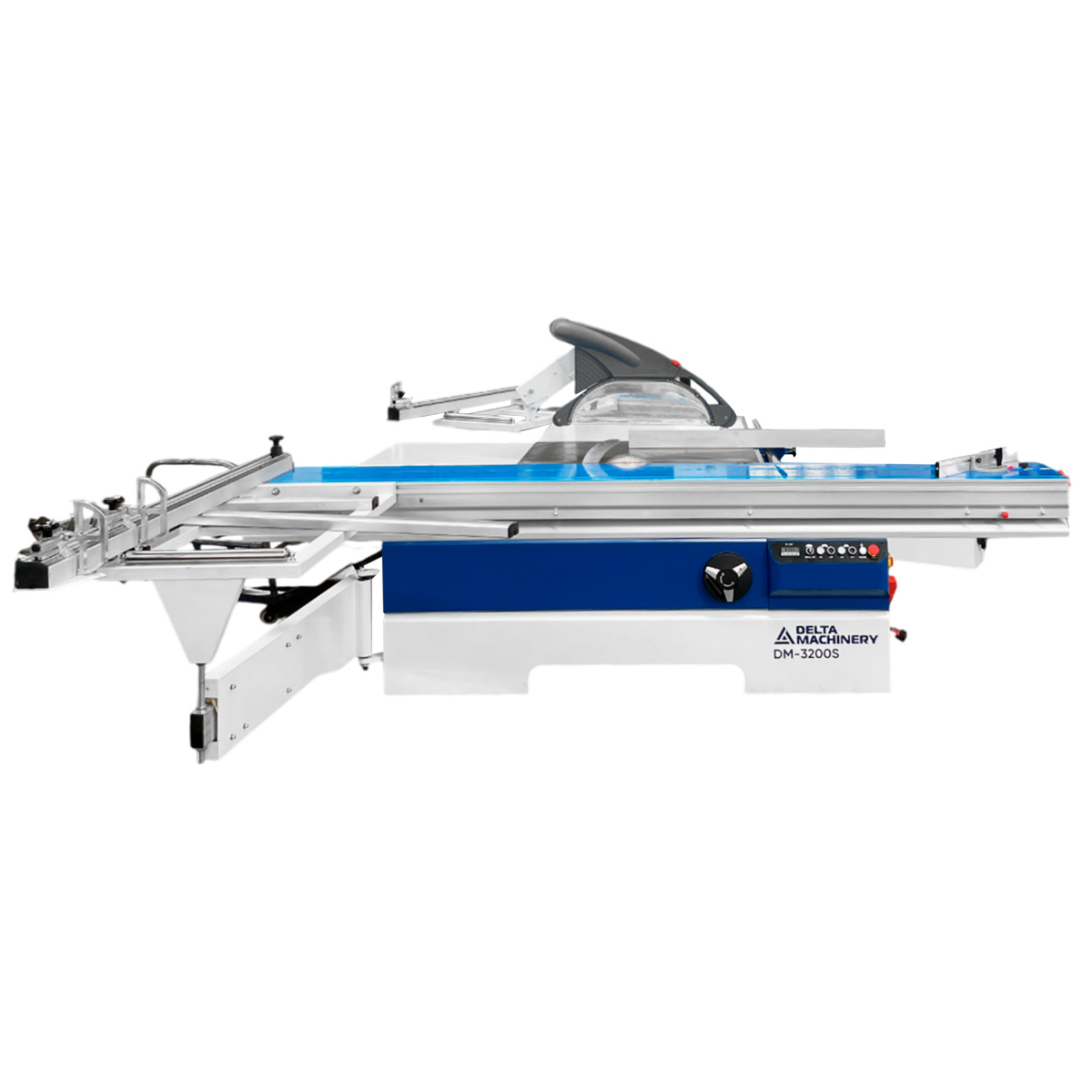

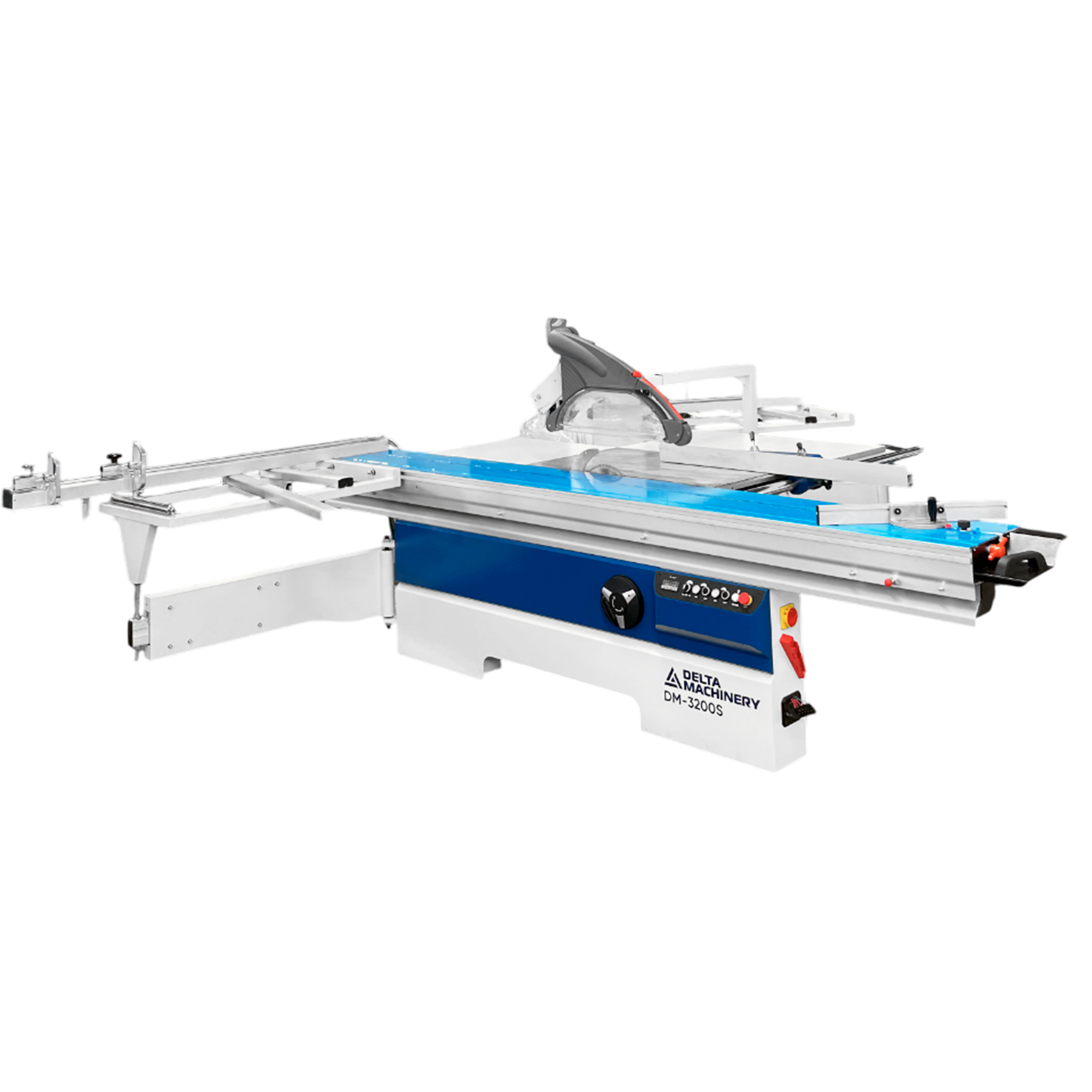

Форматно-раскроечный станок DM-3200S

Артикул: 01-3747

Краткие характеристики:

- Длина подвижного стола: 3200 мм

- Мощность: 6,6 кВт

- Вес: 850 кг

Прайс-лист (.xls 0 Kb)

2 250 000 ₸

Заказать

Назначение

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Применение

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства

Схема обработки

Конструктивные особенности

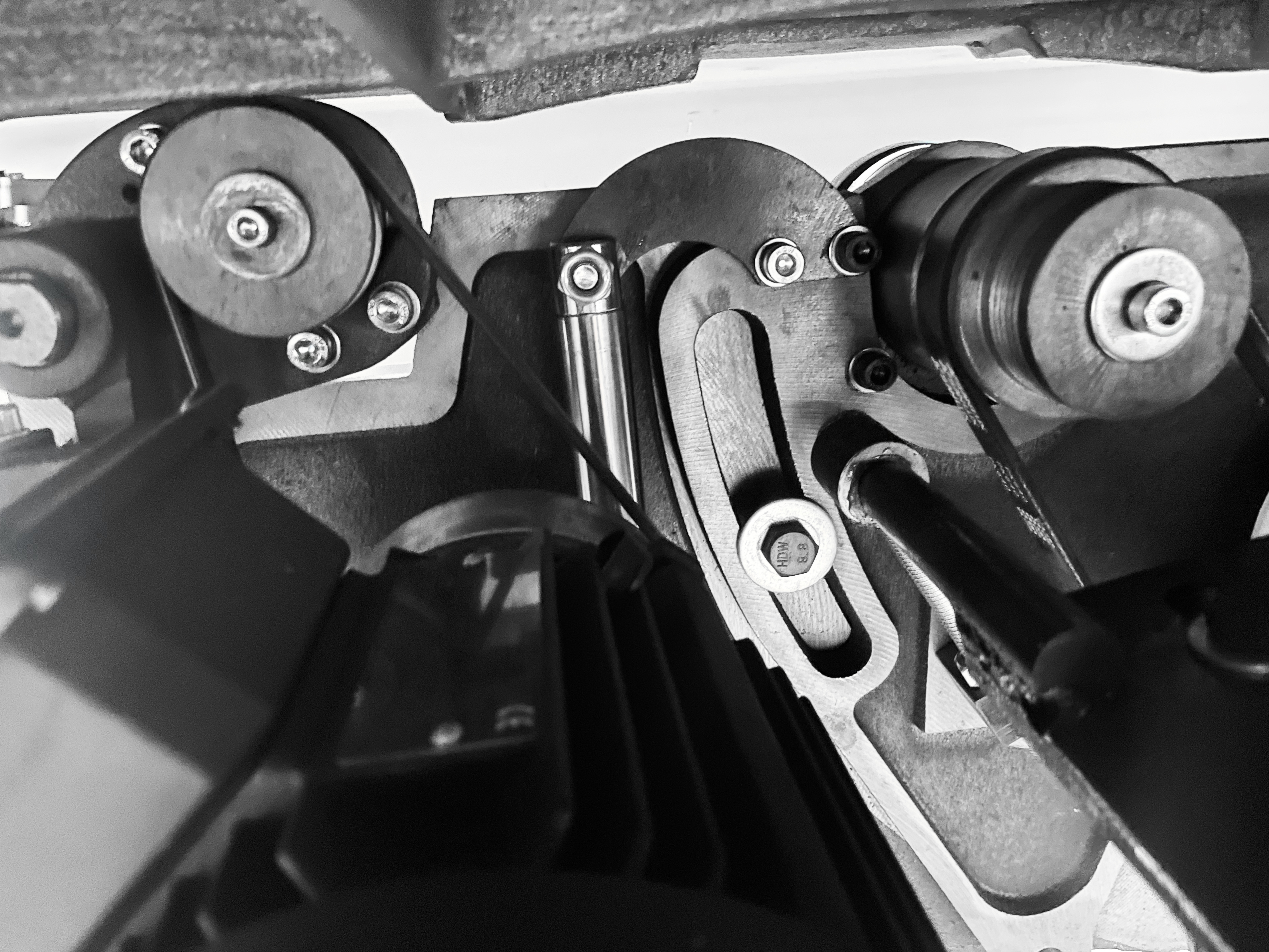

Форматно_раскроечный_станок_DM_3200S1.jpg — **ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ**

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.

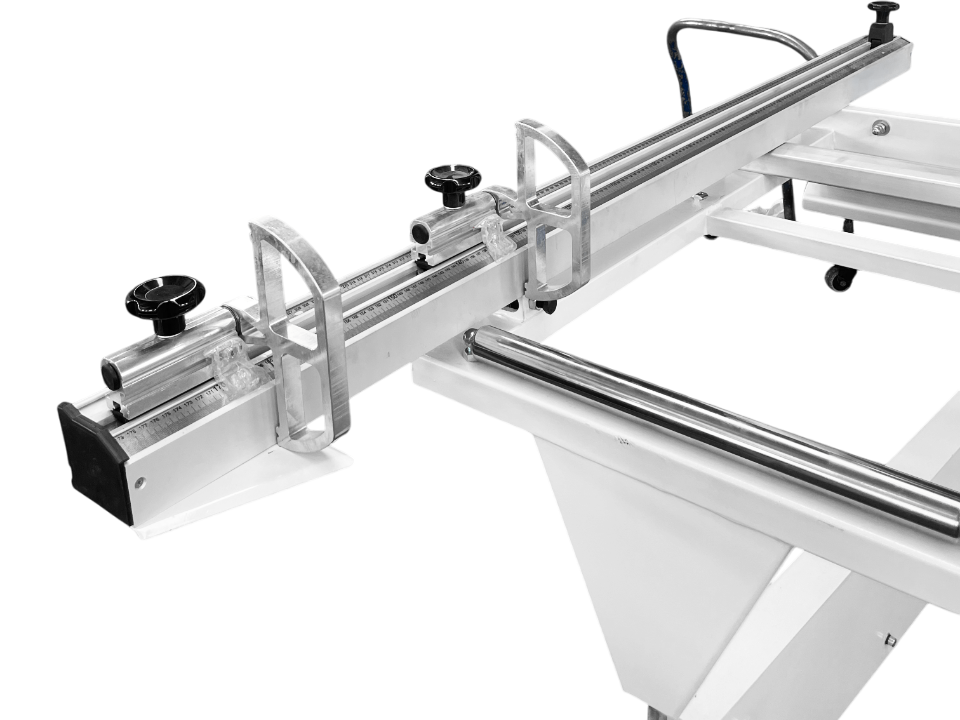

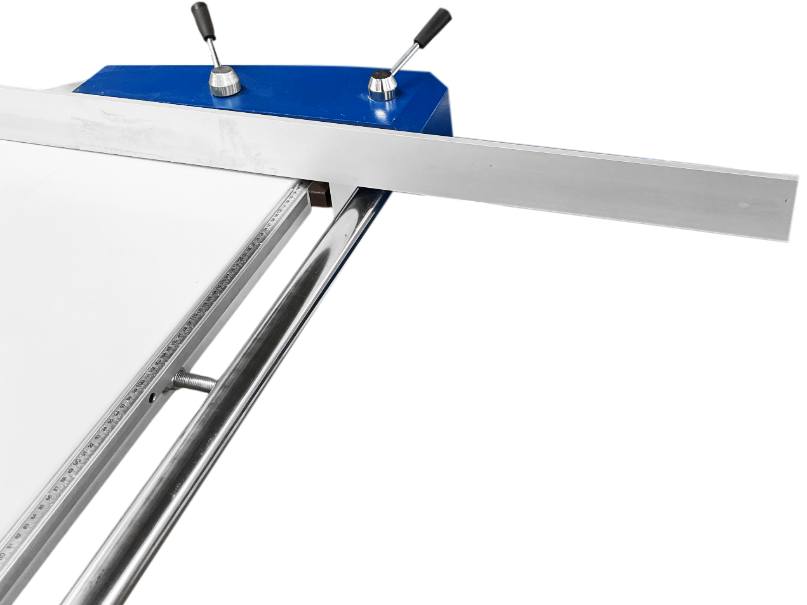

Форматно_раскроечный_станок_DM_3200S9.jpg — **КОНСТРУКЦИЯ САЛАЗОК**

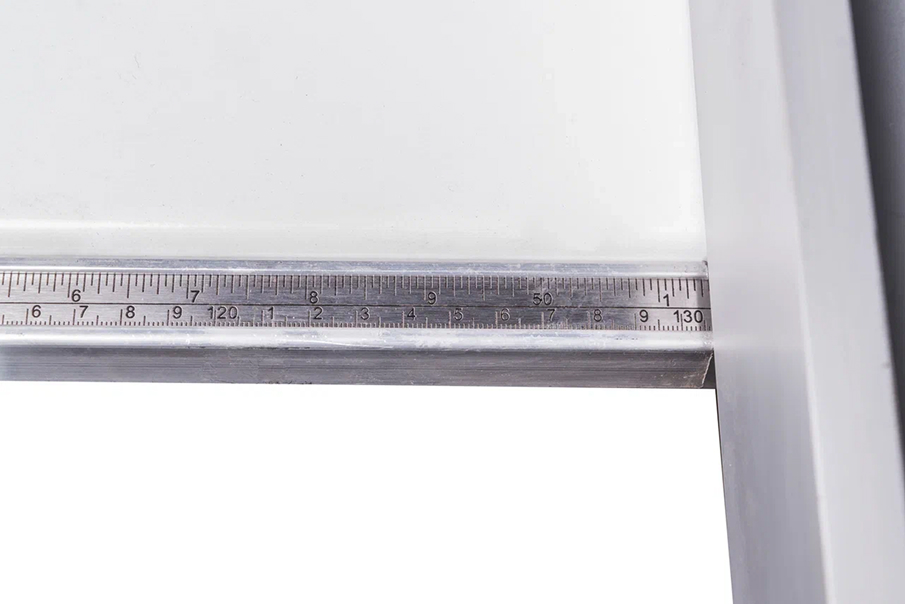

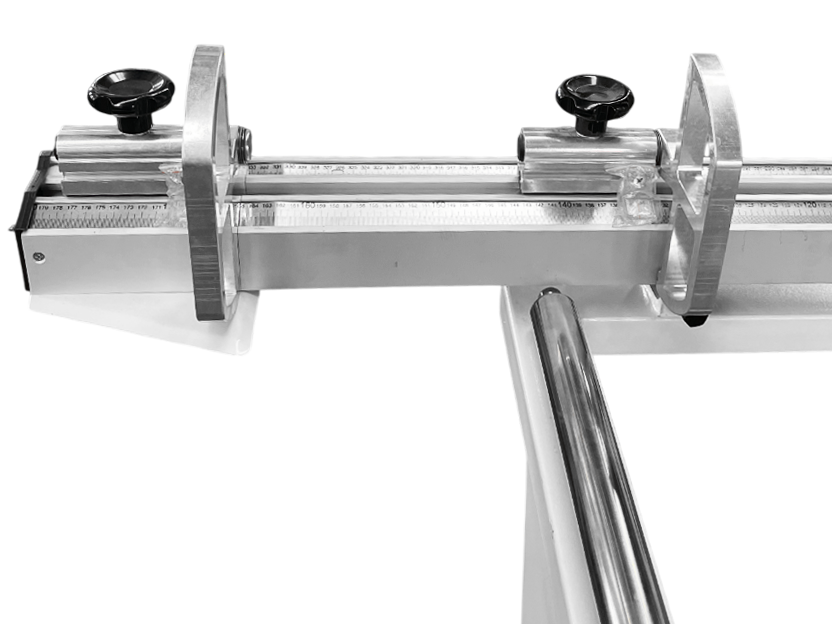

Усиленная конструкция салазок на каретке позволяет надежно базировать крупногабаритные детали, что обеспечивает точную геометрию распила. Телескопическая линейка имеет два флажковых упора для точного выставления размера. Удобные и хорошо читаемые показатели линейки.

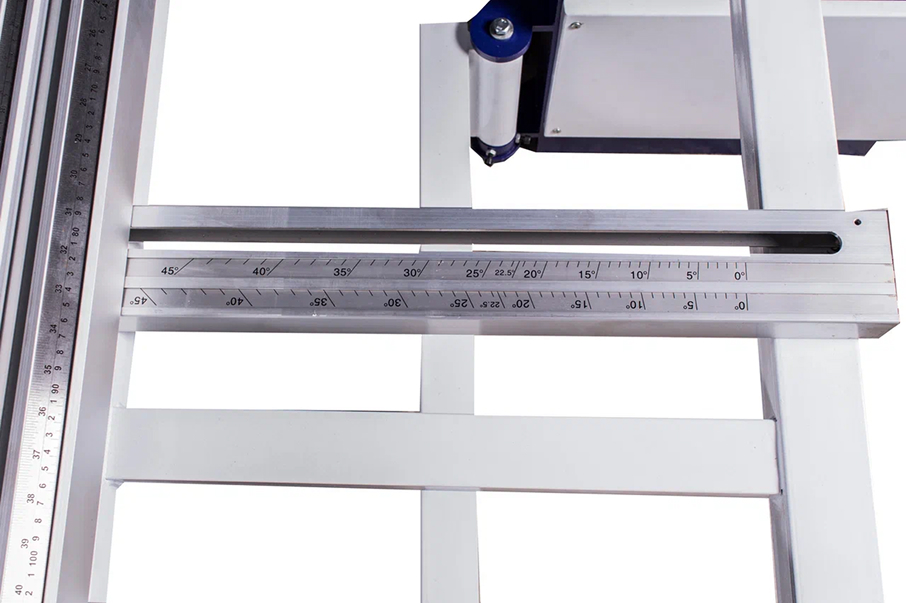

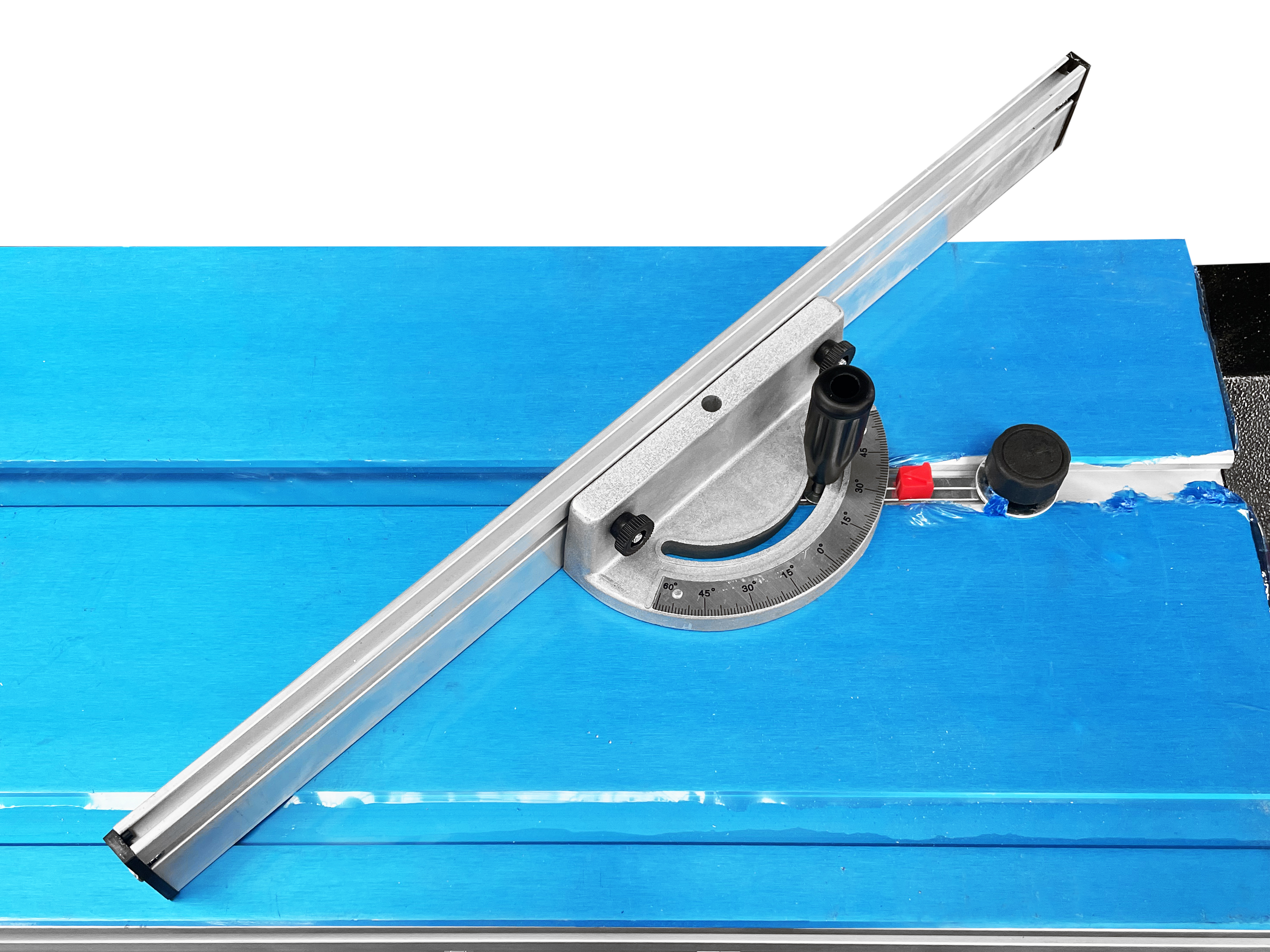

Форматно_раскроечный_станок_DM_3200S8.jpg — **РАСКРОЙ ПОД УГЛОМ В ПЛОСКОСТИ**

Станок позволяет раскраивать детали под углом, используя поперечный поворотный упор. Поперечный упор данного станка может быть настроен в диапазоне от 90 до 45 градусов по отношению к пиле.

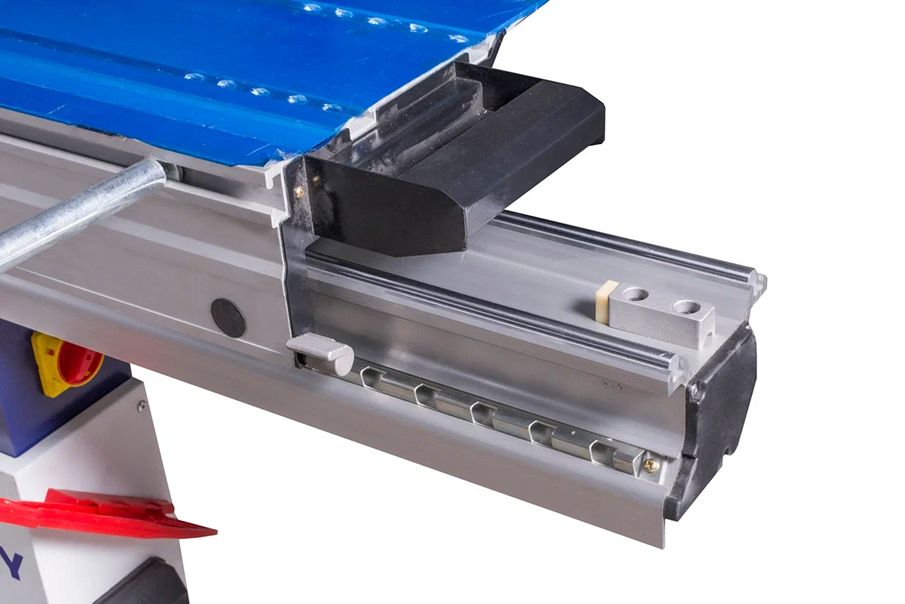

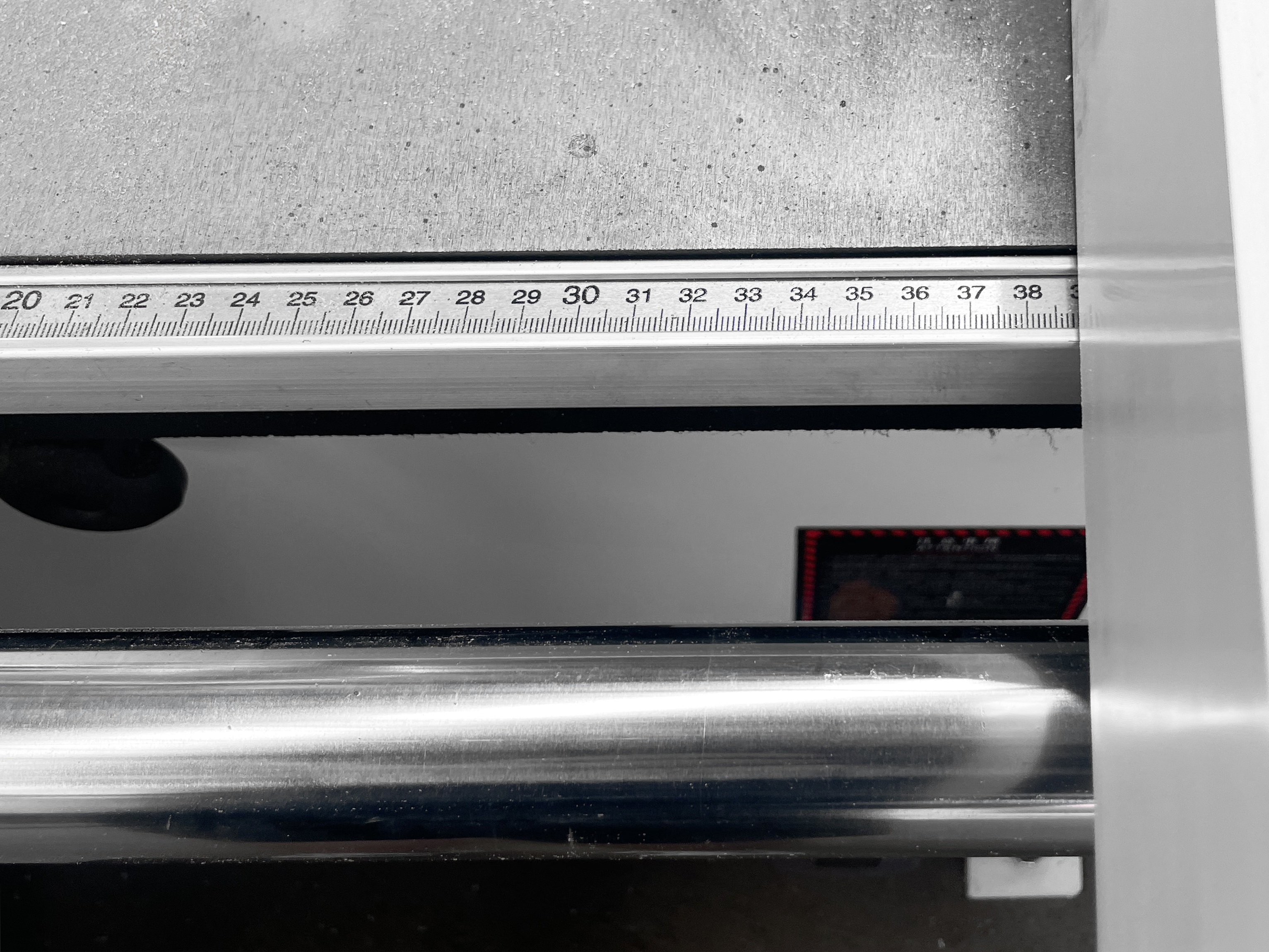

Форматно_раскроечный_станок_DM_3200S2.jpg — **РОЛИКОВАЯ КАРЕТКА**

Станок оснащен роликовой кареткой – самый распространенный и надежный тип каретки на сегодняшний день. Ширина каретки 375мм. Скольжение происходит на роликовых обоймах. Направляющими служат круглые закаленные стальные стержни. При такой конструкции контакт ролика со стальной направляющей происходит не в точке (по сравнению с шариковыми каретками), а по линии, что равномерно распределяет нагрузку и значительно продлевает срок службы конструкции.

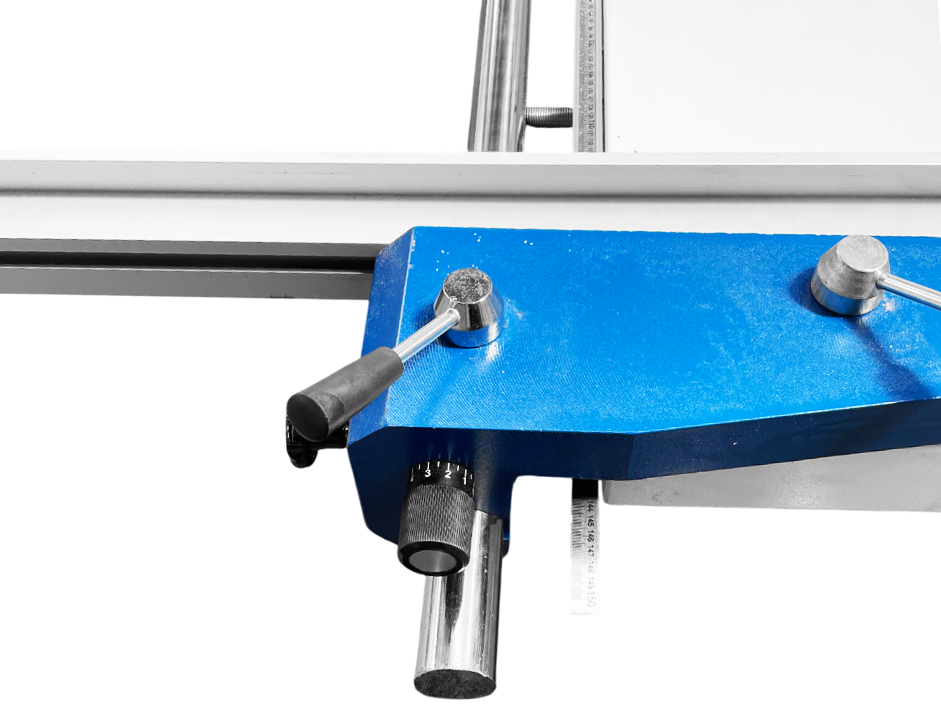

Форматно_раскроечный_станок_DM_3200S7.jpg — **ПРЯМАЯ РЕГУЛИРОВКА ПОДРЕЗНОЙ ПИЛЫ**

Станок оснащен прямой регулировкой подрезной пилы влево/вправо по отношению к основной пиле – это самая главная регулировка «подрезки», что позволят оператору произвести настройку быстро и точно, за счет отсутствия люфтов. Для регулировки вылета подрезной пилы вверх/вниз используется удобная рукояткой расположенная со стороны параллельного упора по классической схеме.

Форматно_раскроечный_станок_DM_3200S5.jpg — **ПОЛНОРАЗМЕРНЫЕ РАБОЧИЕ СТОЛЫ**

Уже в стандартной комплектации станок оснащен полноразмерными рабочими столами (боковой и передний), которые позволяют без труда раскраивать полноформатные листы ЛДСП.

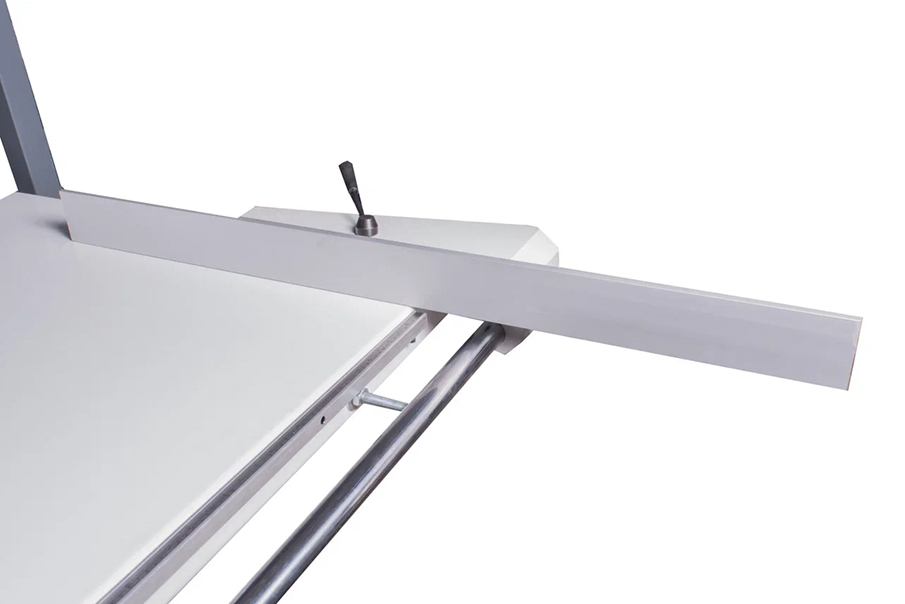

**ПАРАЛЛЕЛЬНЫЙ УПОР**

Станок оснащен параллельным упором с боковой базовой линейкой

Форматно_раскроечный_станок_DM_3200S3.jpg — **ПНЕВМОБАЛКА (ОПЦИОНАЛЬНО)**

Станок может оснащаться двухсекционной пневмобалкой длинной 3200мм.

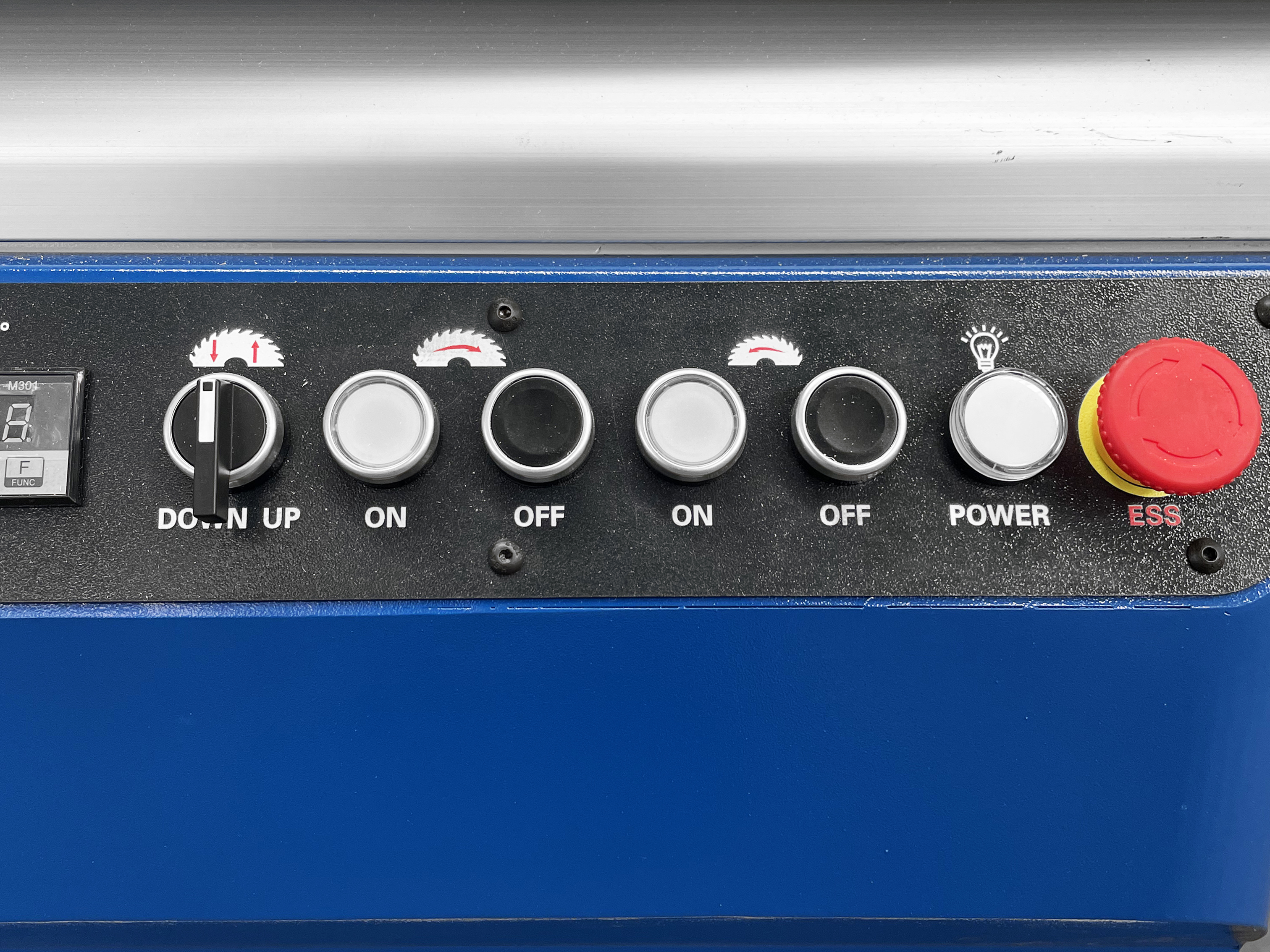

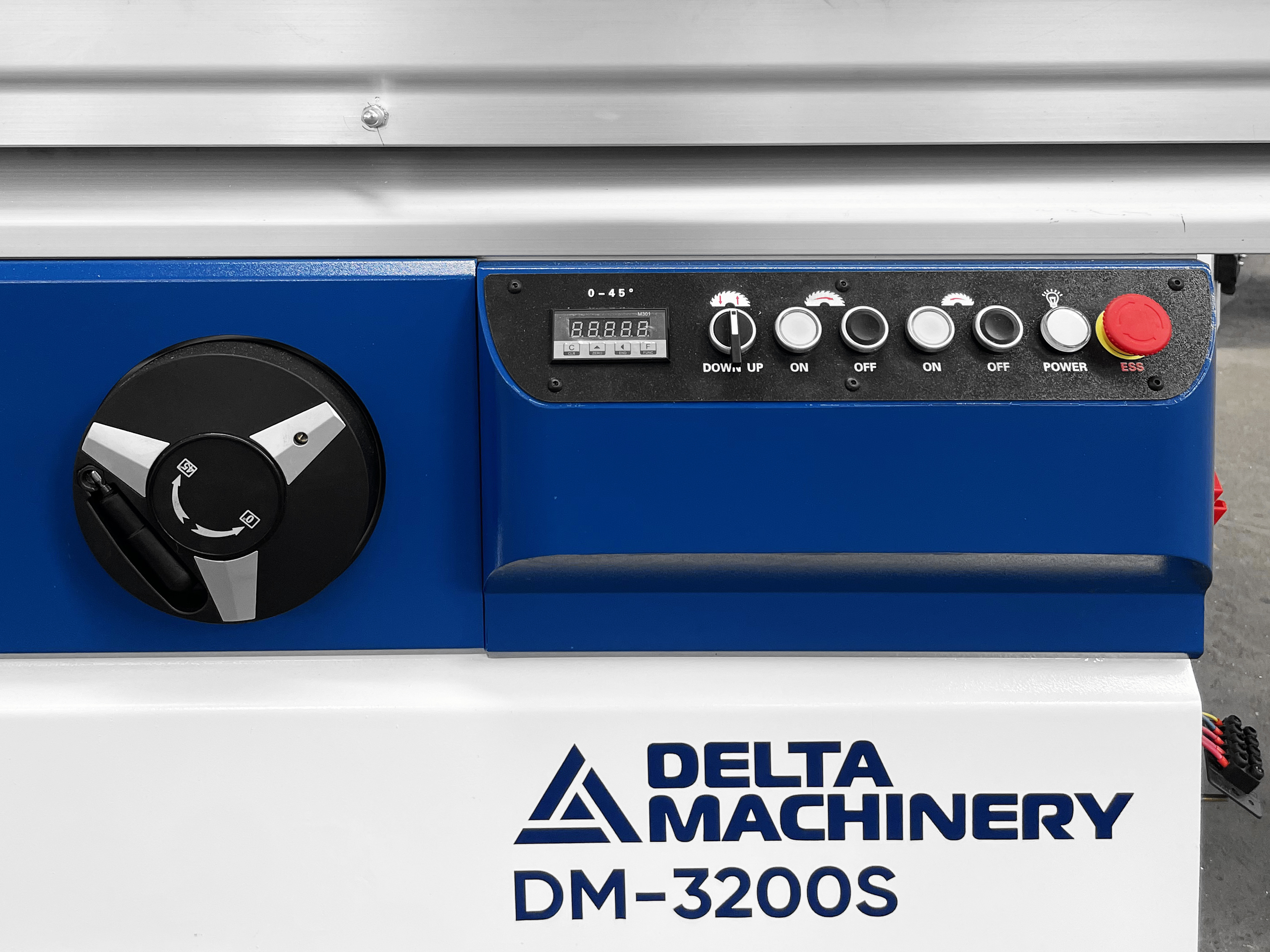

Форматно_раскроечный_станок_DM_3200S6.jpg — **ПУЛЬТ УПРАВЛЕНИЯ**

Эргономичный пульт управления оснащен цифровой индикацией угла наклона пильного узла Кнопками «пуск» / «стоп» основной и подрезной пилы, кнопкой «аварийный стоп» и лампой-индикатором работы станка. Маховик угла наклона пильного узла находится на лицевой части станка. Маховик подьема-опускания находится сбоку.

Размеры подвижной роликовой каретки, мм	3200х375
Расстояние между пилой и параллельным упором, наибольшее, (максимальный параллельный рез), мм	1250
Угол наклона пильного узла, град.	0-45
Высота пропила (основная пила 300мм), мм	70
Высота пропила под углом 45 град. (основная пила 300мм), мм	60
Основная пила:
Диаметр основной пилы (возможный диапазон), мм	250-300
Посадочный диаметр основной пилы, мм	30
Мощность двигателя основной пилы, кВт	5,5
Частота вращения основной пилы, об/мин	4000-6000
Подрезная пила:
Диаметр подрезной пилы, мм	120
Посадочный диаметр подрезной пилы, мм	20
Мощность двигателя подрезной пилы, мм	1,1
Частота вращения подрезной пилы, мм	8000
Рабочее напряжение, В	380
Общеустановленная мощность, кВт	6,6
Масса станка, кг	850

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления

Форматно-раскроечный станок DELTA MACHINERY DM-3200S в сборе	1
Роликовая профилированная каретка 3200*375мм с системой фиксации по всей рабочей длине в любом положении	1
Поперечный упор с телескопической линейкой в комплекте двумя флажковыми упорами для выставления размера	1
Параллельный упор с боковой базовой линейкой	1
Дополнительные (навесные) рабочие столы увеличенного размера	2
Толкатель для узких деталей	1

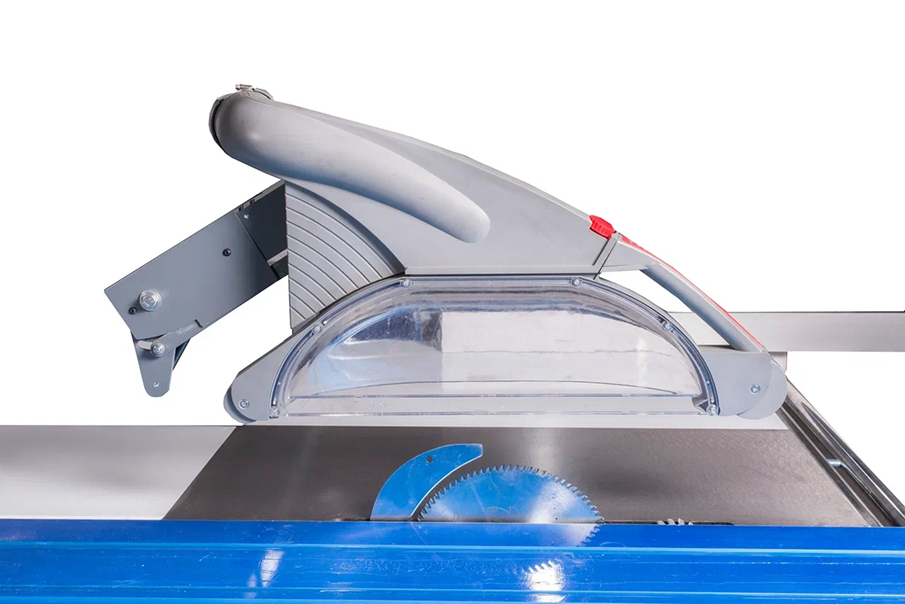

Защитный аспирационный кожух увеличенной площади на кронштейне	1
Расклинивающий нож	1
