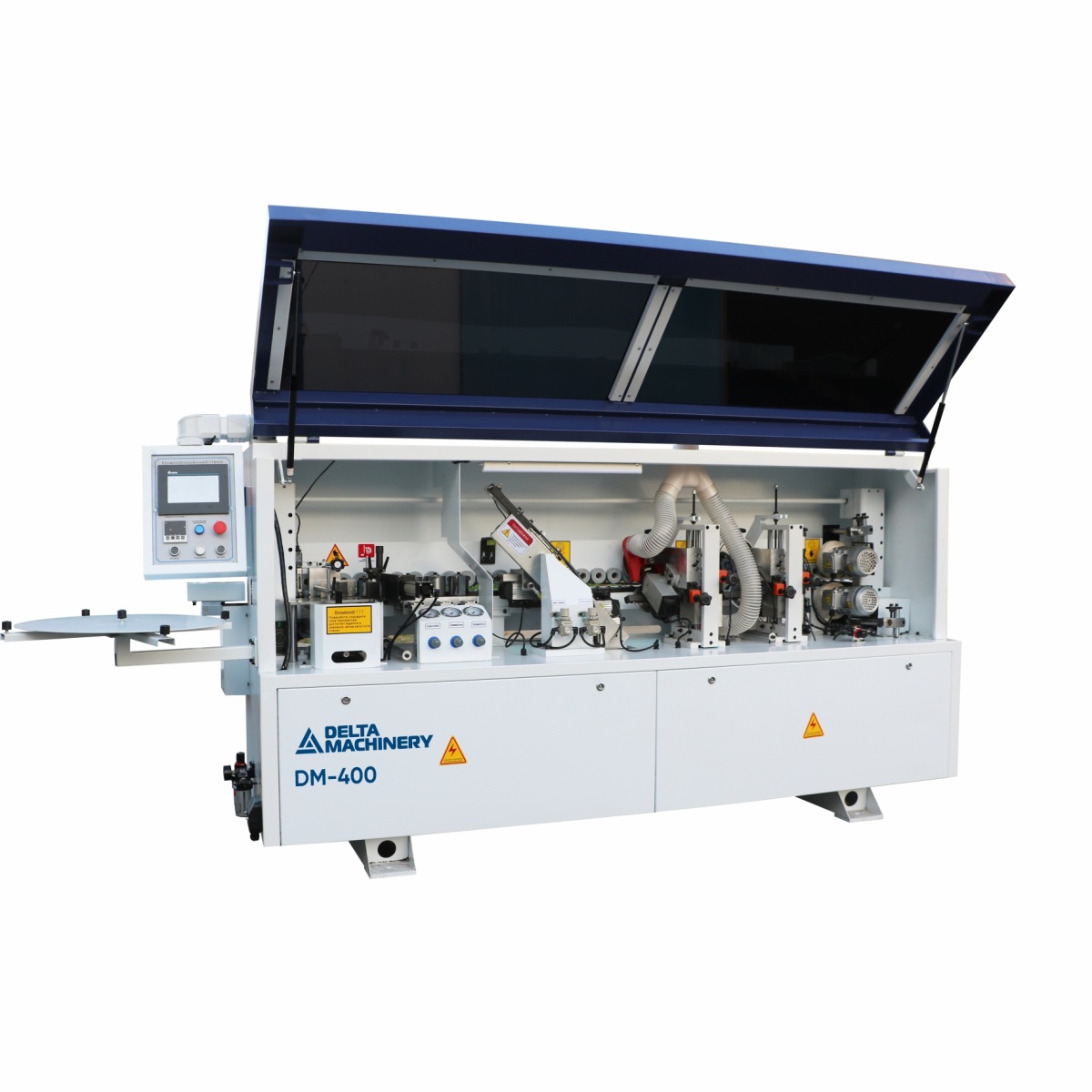

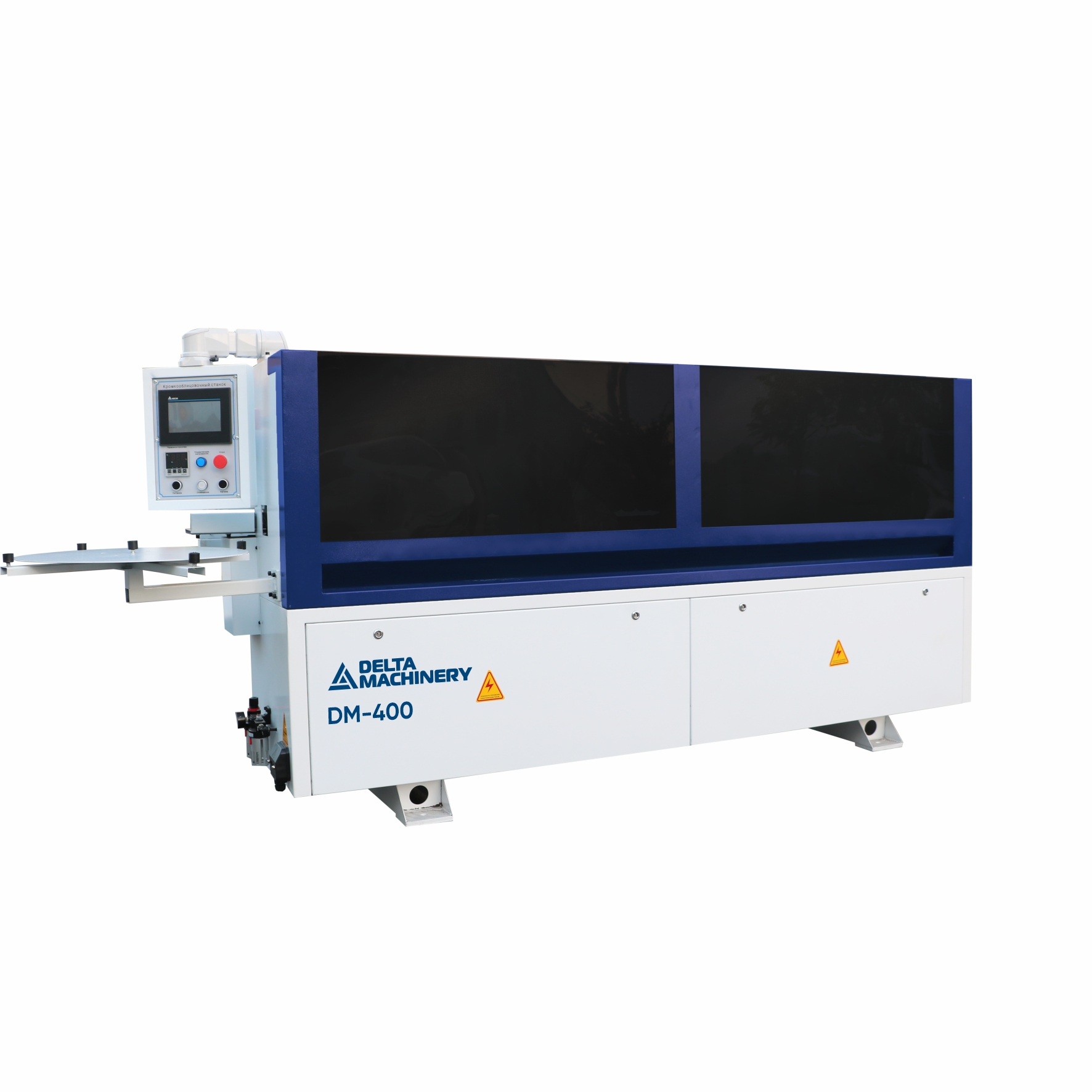

Автоматический кромкооблицовочный станок DELTAMACHINERY DM-400
Артикул: 01-5438
Общая мощность: 7 кВт
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.

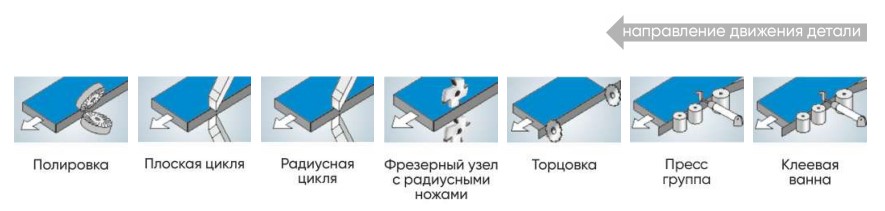

Схема обработки
Конструктивные особенности

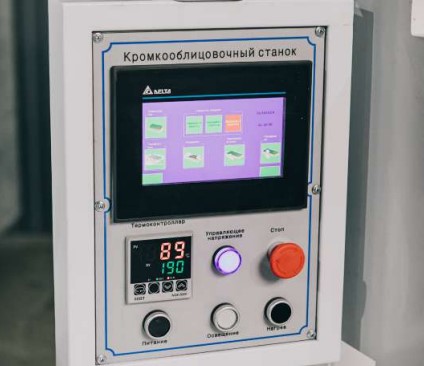

ПУЛЬТ УПРАВЛЕНИЯ
Информативный и интуитивно понятный в управлении пульт PLC c информированием о работе системы станка и активацией рабочих узлов и запуска транспортера

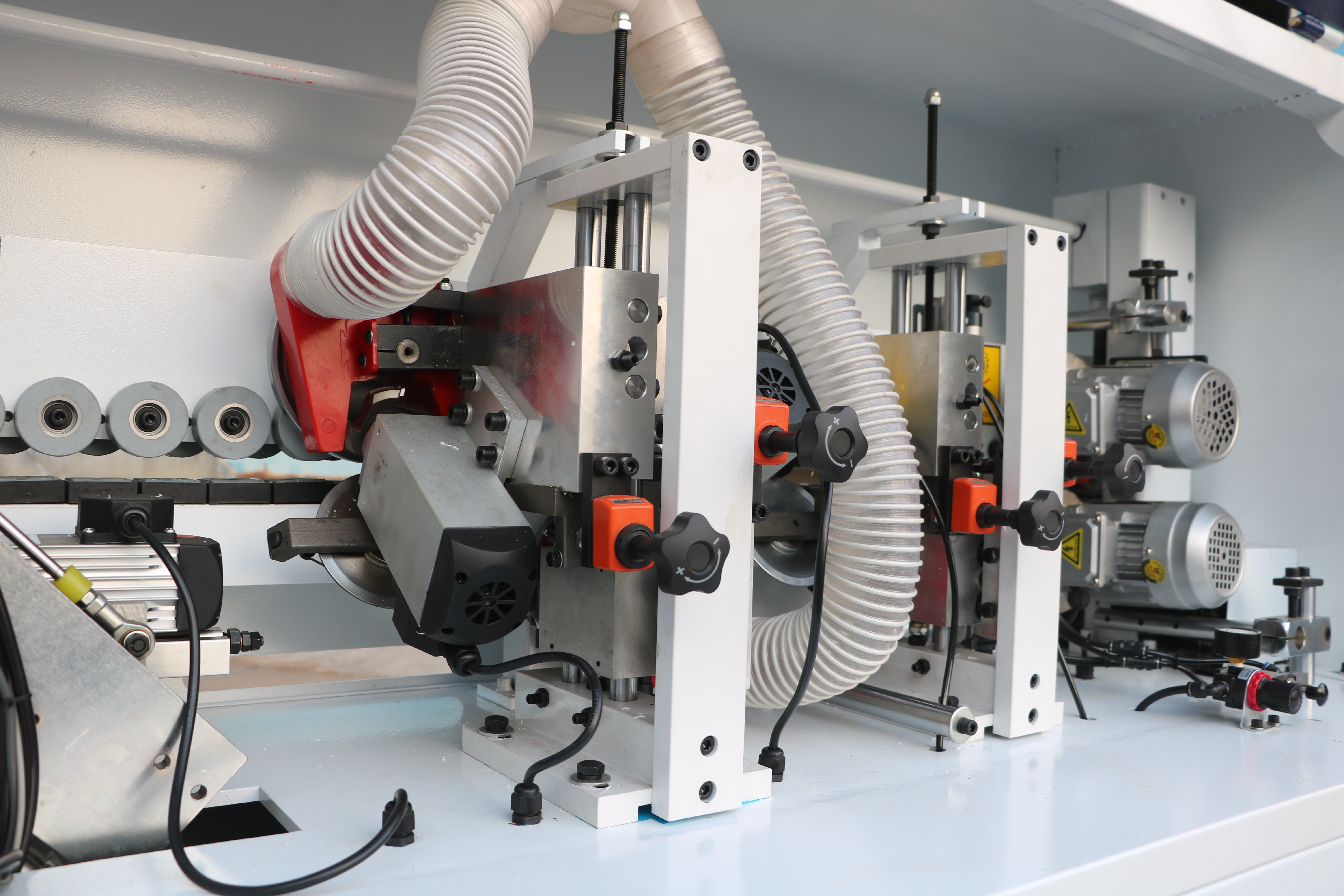

ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА
Высокооборотистые двигатели увеличенной мощности для фрезерного и торцовочного агрегатов.

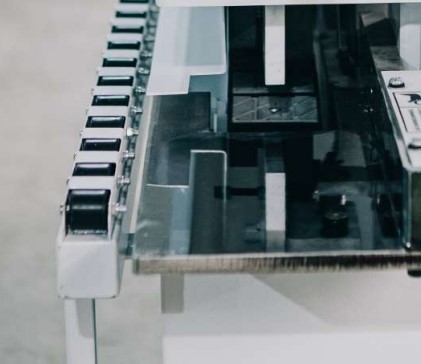

ВЫДВИЖНАЯ ОПОРА ДЛЯ ПОДДЕРЖКИ КРУПНОГАБАРИТНЫХ ДЕТАЛЕЙ
Соответствует нормам СЕ. В случае обрыва шлифовальной ленты, станок автоматически останавливается для обеспечения безопасности работы оператора.

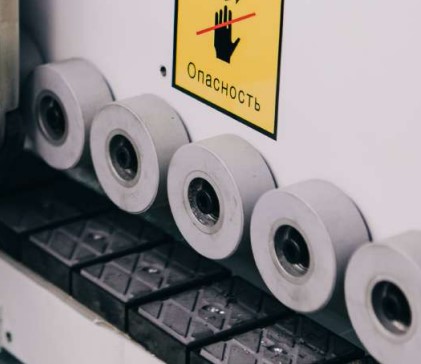

ВЕРХНЯЯ ПРИЖИМНАЯ ТРАВЕРСА С РОЛИКАМИ
Прижимная траверса изготовлена из специального профиля с установленными обрезиненными роликами и позволяет регулировать высоту подъёма от 8 до 55 мм

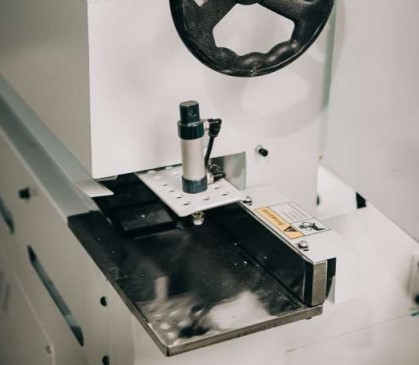

ПОДОГРЕВАЕМАЯ ВПУСКНАЯ ЛИНЕЙКА
Подогрев линейки осуществляется при работе в прохладном помещении и значительно увеличивает качество приклеевания кромки
УЗЕЛ ПОДАЧИ РУЛОННОГО И ПОЛОСОВОГО КРОМОЧНОГО МАТЕРИАЛА
Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3мм и с полосовым кромочным материалом.

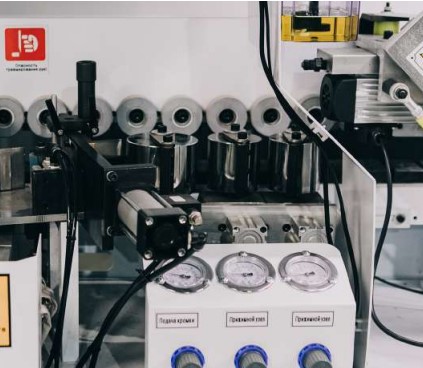

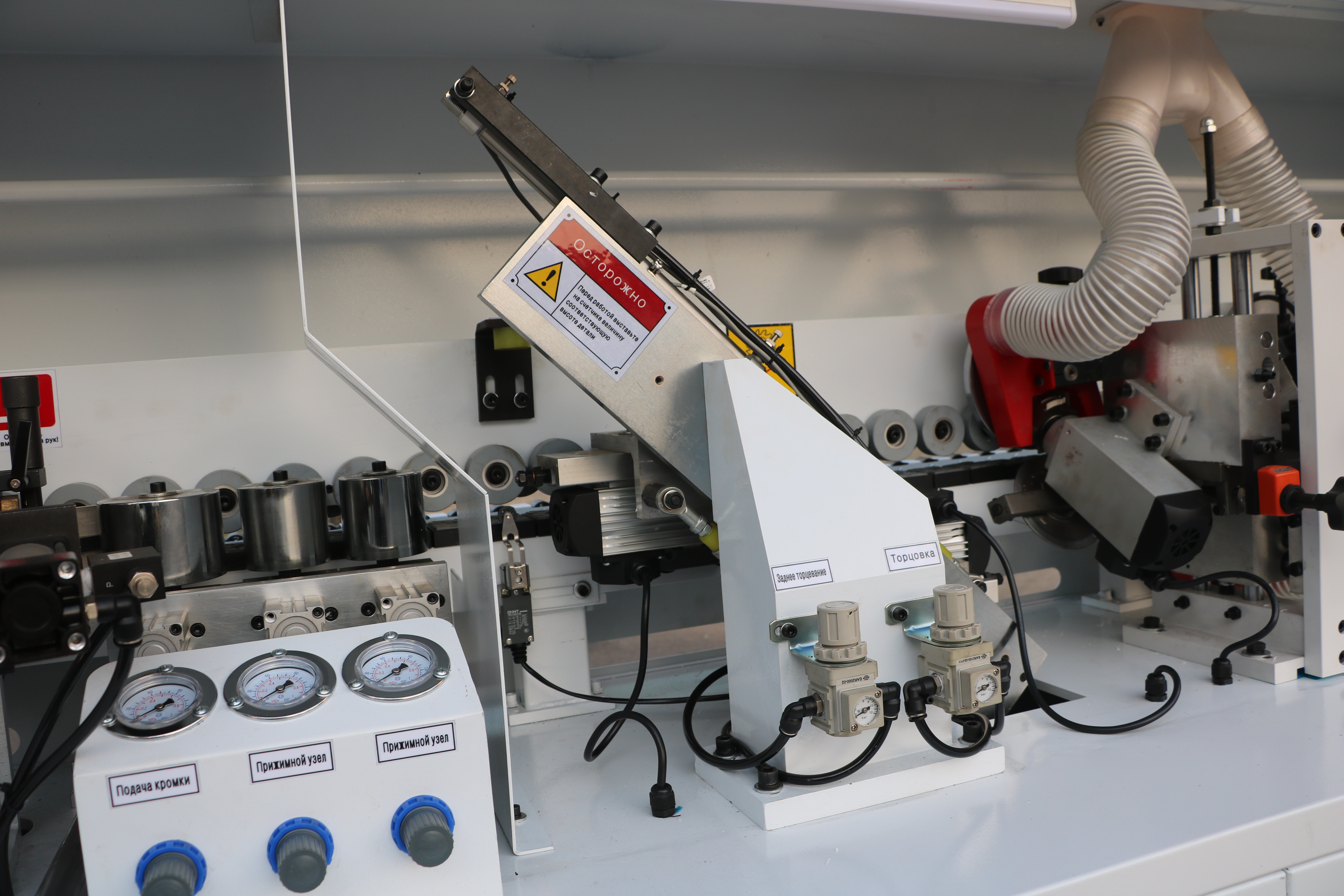

БЛОК ПРИЖИМНЫХ РОЛИКОВ С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ
Прижимной блок с пневматическим управлением оснащен одним основным и одним полноценным допрессовочным роликом, давление на ролики может регулироваться в зависимости от типа используемой кромки и деталей.

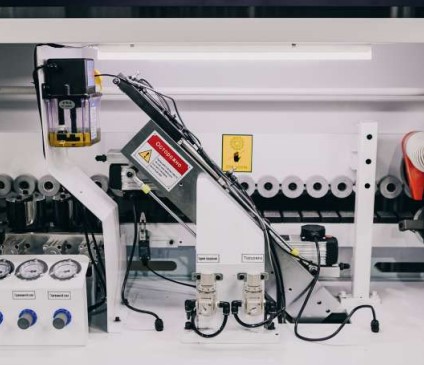

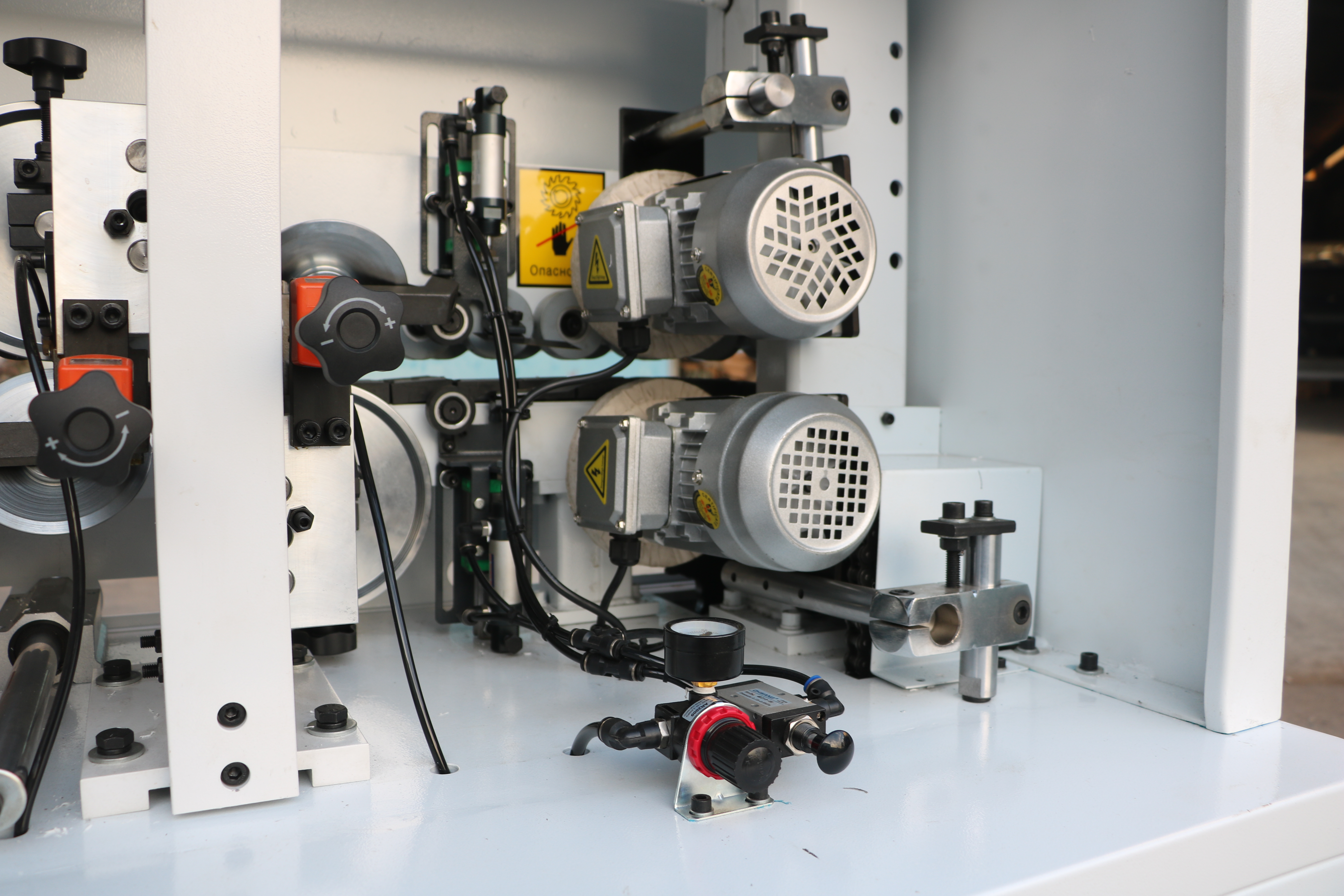

ТОРЦОВОЧНЫЙ УЗЕЛ С ДВУМЯ ВЫСОКОЧАСТОТНЫМИ МОТОРАМИ
Оснащен высоко оборотистыми двигателями 12000 об/мин; совершающими движения по линейным направляющим, обеспечивая точное торцевание в размер Система автоматической смазки производит регламентное обслуживание подшипников и направляющих без участия оператора

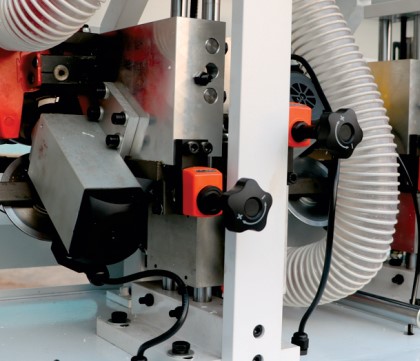

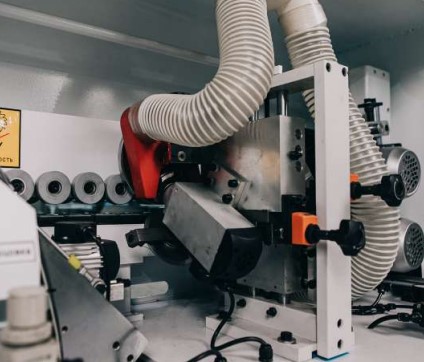

ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами увеличенной мощности с оборотами 18000 об/мин. Узел оснащен 2 фрезами с радиусными ножами

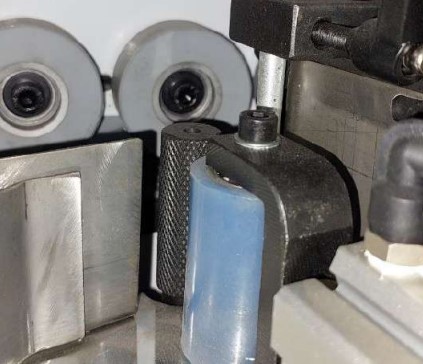

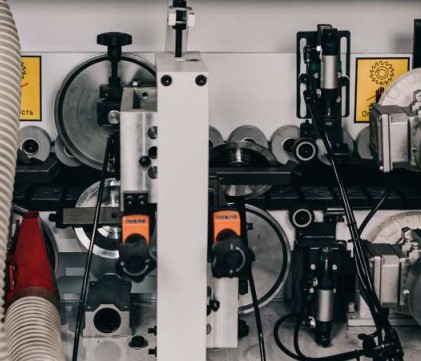

ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ R=2 ММ И УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Циклевочный агрегат для кромок толщиной 2 мм с оснащен точными копирами и радиусными ножами.
УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

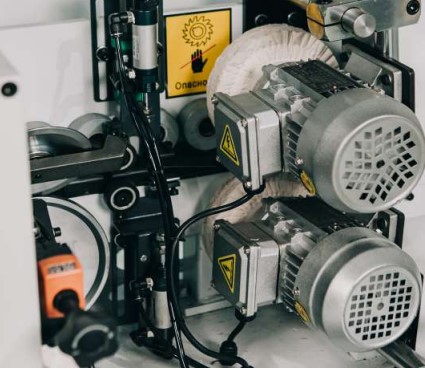

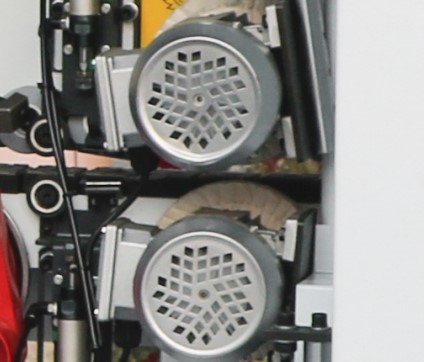

УЗЕЛ ПОЛИРОВКИ
Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям
