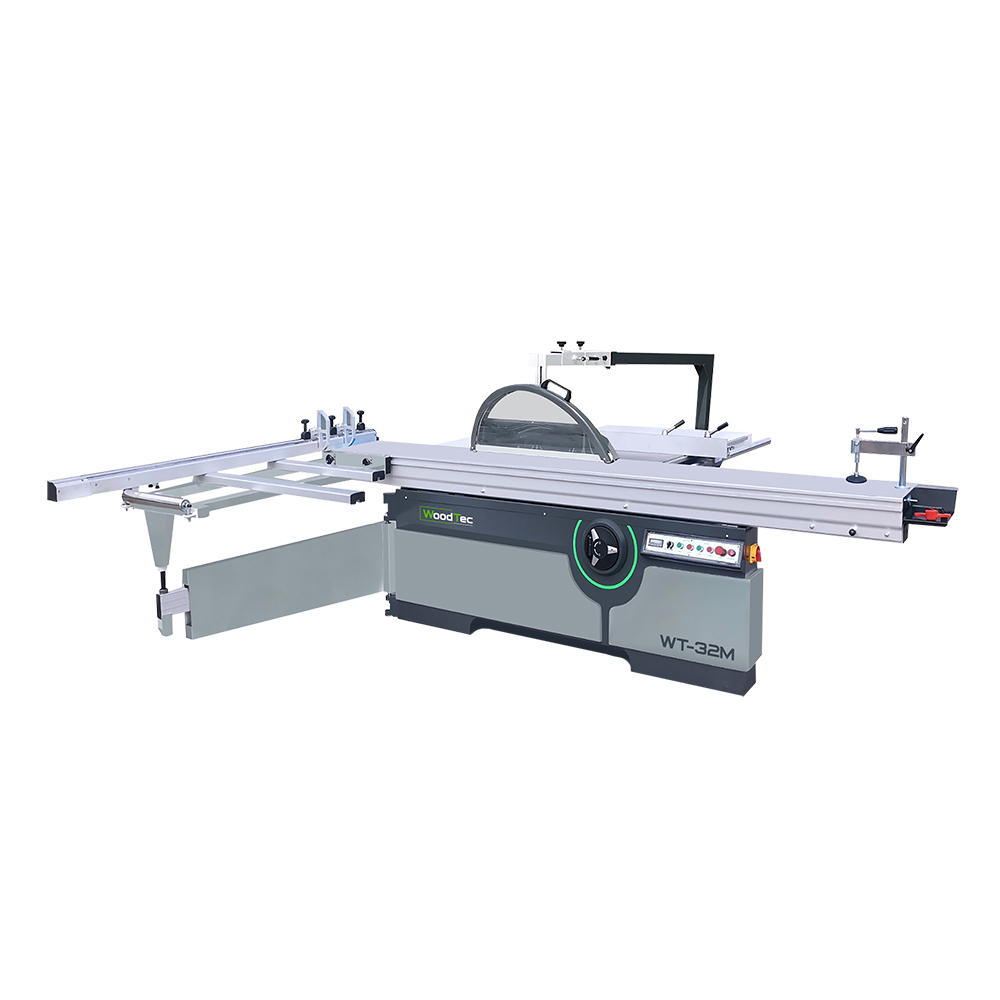

Форматно-раскроечный станок WoodTec WT-32M
Артикул: 64197
- Длина подвижного стола: 3200 мм
- Мощность: 5,5 кВт
- Вес: 920 кг
Назначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов,
фанеры, производству мебели и другие деревообрабатывающие производства.

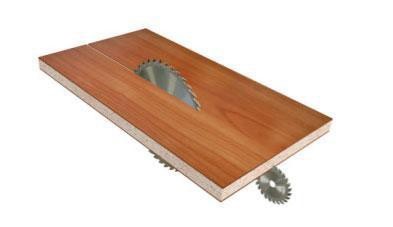

Схема обработки
Конструктивные особенности
Станина
Основой всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах

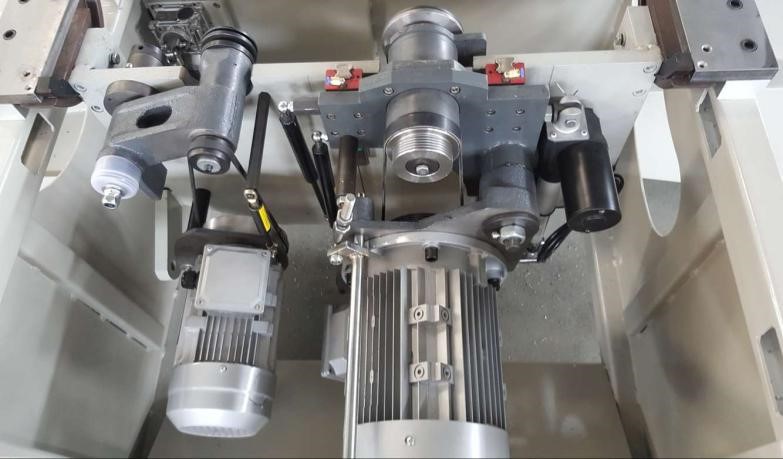

Пильный узел
Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения пил. Централизованная система смазки позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке

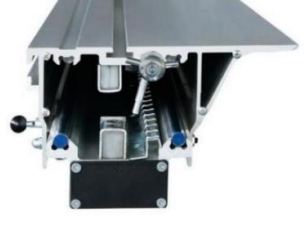

Роликовая каретка
Роликовая каретка шириной 375 мм. с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

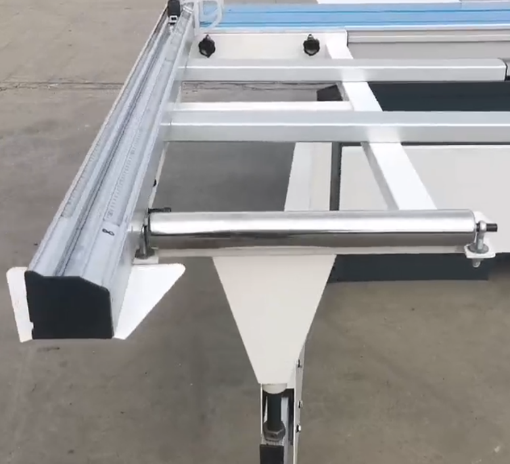

Конструкция форматного стола
Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Откидные упоры оснащены блоками цифровой индикации, что позволяют быстро и точно настроить станок на необходимый размер. Это обечпечивает сокращение количества брака при раскрое материала
Параллельный упор
Для удобства настройки параллельный упор оснащен винтовым механизмом точной регулировки размера, что обеспечивает юстировку упора с точностью до мм.

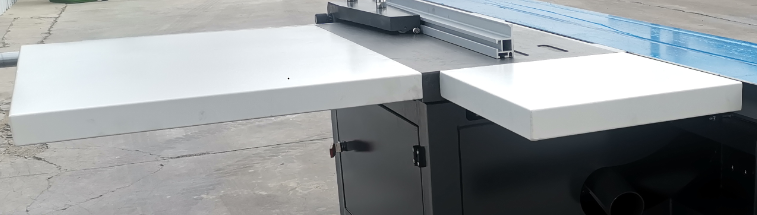

Дополнительные столы
Полноформатные столы справа и на выходе детали увеличивают рабочую поверхность и позволяют удобно раскраивать заготовки больших форматов снижая процент брака. Размер стола справа: 1050*845 мм, стола на выходе: 500*520 мм.

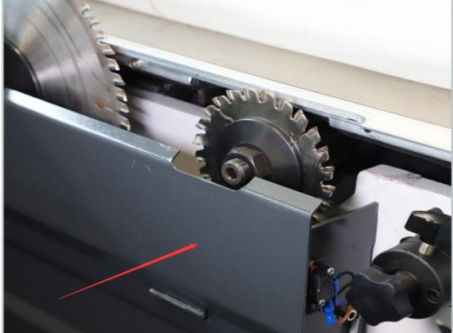

Настройка подрезной пилы
Система настройки соосности подрезной пилы позволяет точно и быстро выставить соосность пил, а также сохранить их положение в процессе работы. Так же кожух защиты пил оснащен концевым выключателем, при открытии кожуха вращение пил останавливается немедленно.

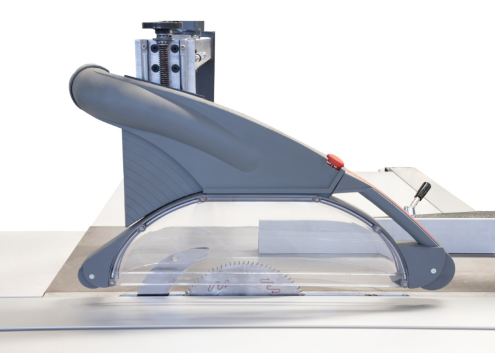

Защитный кожух пилы
Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.

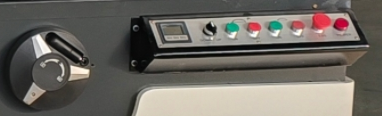

Пульт управления
Практичный пульт управления позволяет быстро настраивать по высоте основную пилу. Оснащен цифровым дисплеем, отображающим угол наклона пильного узла. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка

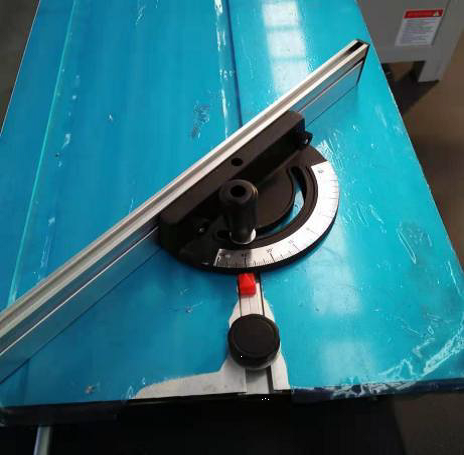

Эксцентриковый прижим и дополнительная линейка
В базовую комплектацию станка входит механический эксцентриковый прижим и дополнительная линейка для угловых резов.
