Размер рабочего стола, мм: 2500х1300
Мощность двигателя гидростанции, кВт: 4
Вес: 6000 кг
НАЗНАЧЕНИЕ:

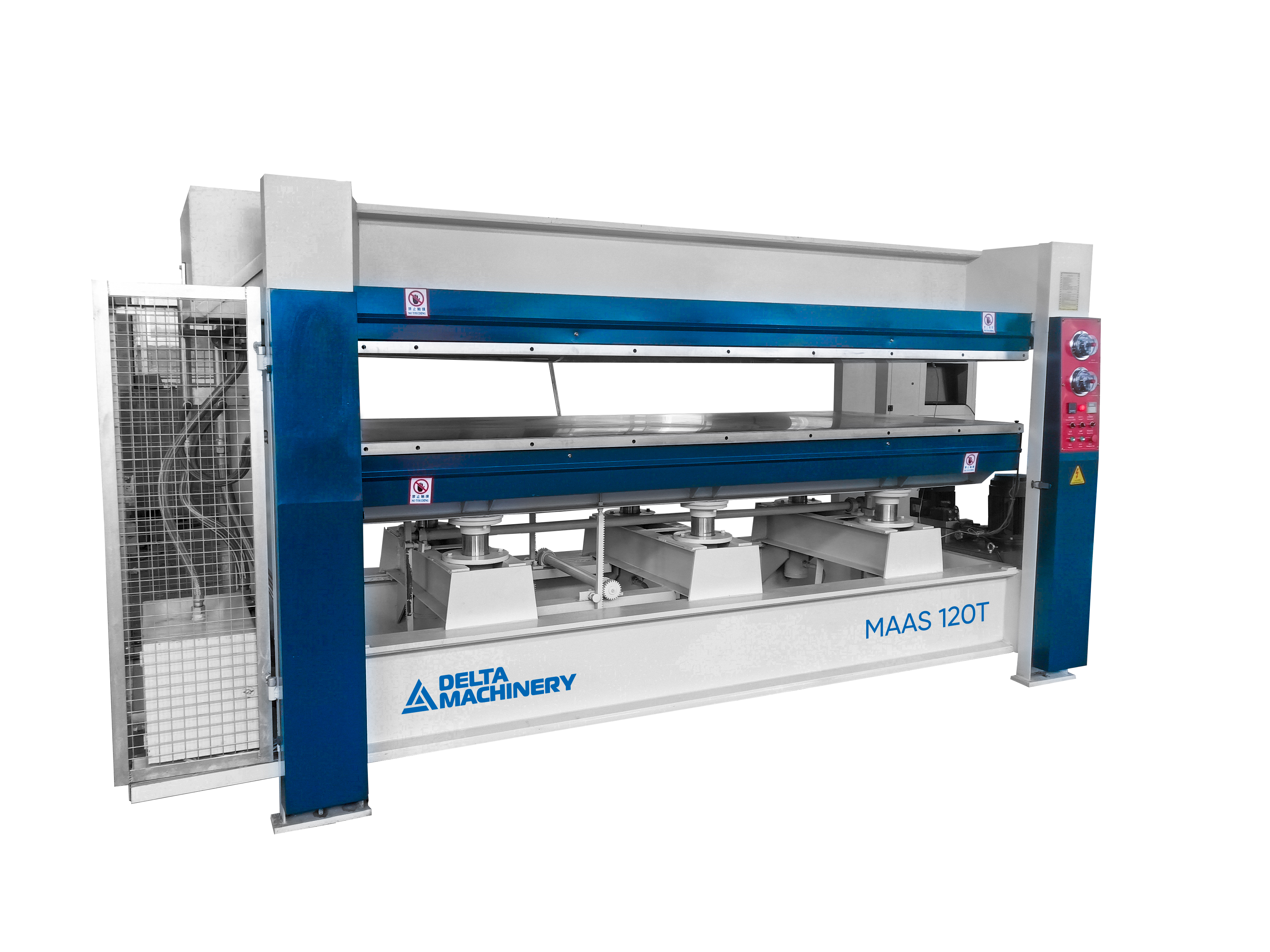

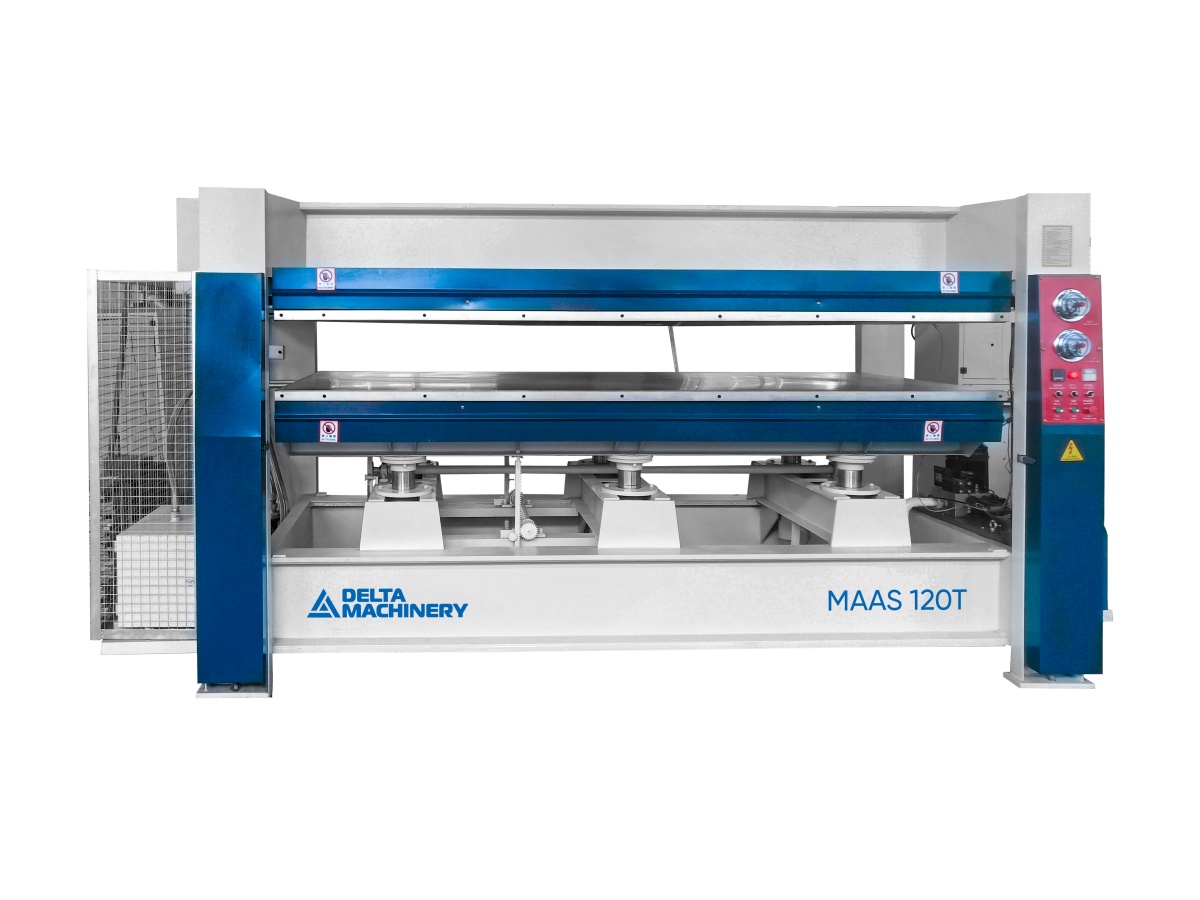

Горячий пресс Двухпролетный (с подвижной нижней плитой, с электрическим нагревателем для масла) предназначен для двухстороннего облицовывания ровных поверхностей ДСП, МДФ, ДВП, фанеры, столярной плиты, щитов из массива древесины при помощи различных клеевых материалов различными облицовочными материалами: натуральный шпон ценных пород древесины, пленка ПВХ, пластик при максимальной рабочей температуре 120 °С.
– Применяется на средних предприятиях по производству мебели, дверей, прочих плоских столярных изделий.
– Принцип нагрева – термомасло, которое нагревается до рабочей температуры в электрическом бойлере и циркулирует по плитам с помощью гидронасоса.
– Плиты пресса с контуром для циркуляции жидкости имеют установленную тепловую изоляцию для удержания температуры внутри плит.
– Управление всеми функциями пресса происходит с главной панели.
– Конструкция пресса изготовлена из сваренных балок, что обеспечивает большую надежность и прочность пресса.
Конструкция пресса выполнена из жестких стальных балок, сваренных по специальным высокоточным шаблонам. Подвижные и неподвижные плиты, а также базовые поверхности, обработаны на тяжелых фрезерных станках с ЧПУ. Двойная система зубчатых реек, соединенных между собой торсионной тягой, гарантирует параллельность столов во время подъема и опускания подвижного стола пресса. Между конструкций пресса и нагреваемым столом помещается термоизоляционный материал.
Гидродинамическое оборудование состоит из гидродинамической станции с насосом, погруженным в масло.
Гидроцилиндры и штоки поршней изготавливаются из бесшовных труб. Сварные конструкции выполнены роботизированными сварочными станками. Механическая обработка выполнены на станках с ЧПУ. Штоки цилиндров отполированы и хромированы гальваническим покрытием повышенной толщины.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Параметры |
Значения |
Размер плиты, мм |
2500*1300*42 |
Усилие прессования, т |
120 |
Количество пролетов |
2 |
Максимальное раскрытие плит, мм |
100 |
Диаметр масляного цилиндра, мм |
100 |
Максимальная температура теплоносителя, град |
120 |
Количество гидроцилиндров, шт |
6 |
Мощность двигателя гидростанции, кВт |
4 |
Мощность двигателя масляного насоса, кВт |
2,2 |
Мощность нагревательных элементов, кВт |
37,5 |
Габаритные размеры, мм |
3500*1700*2100 |
Масса станка, кг |
6000 |
