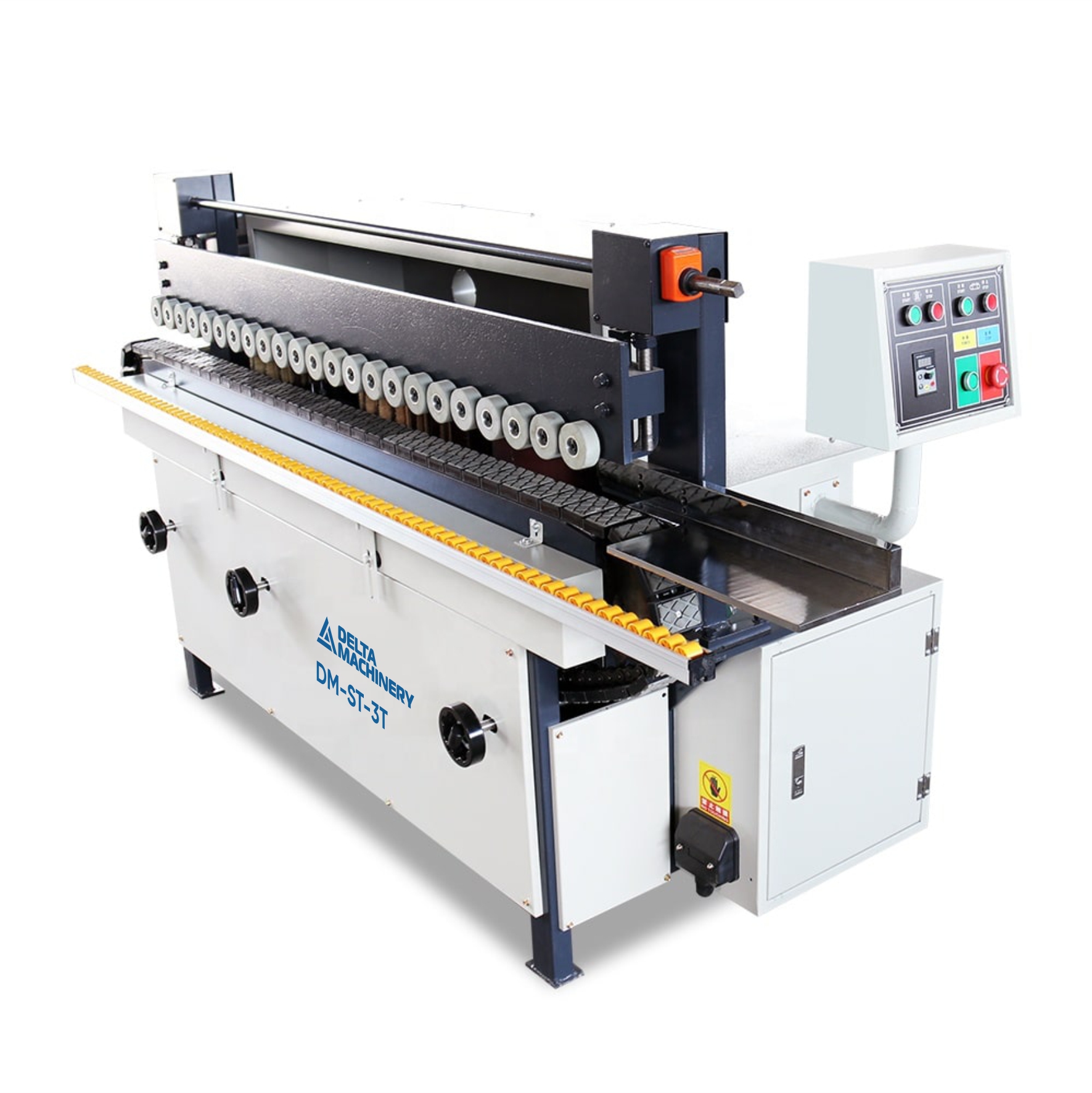

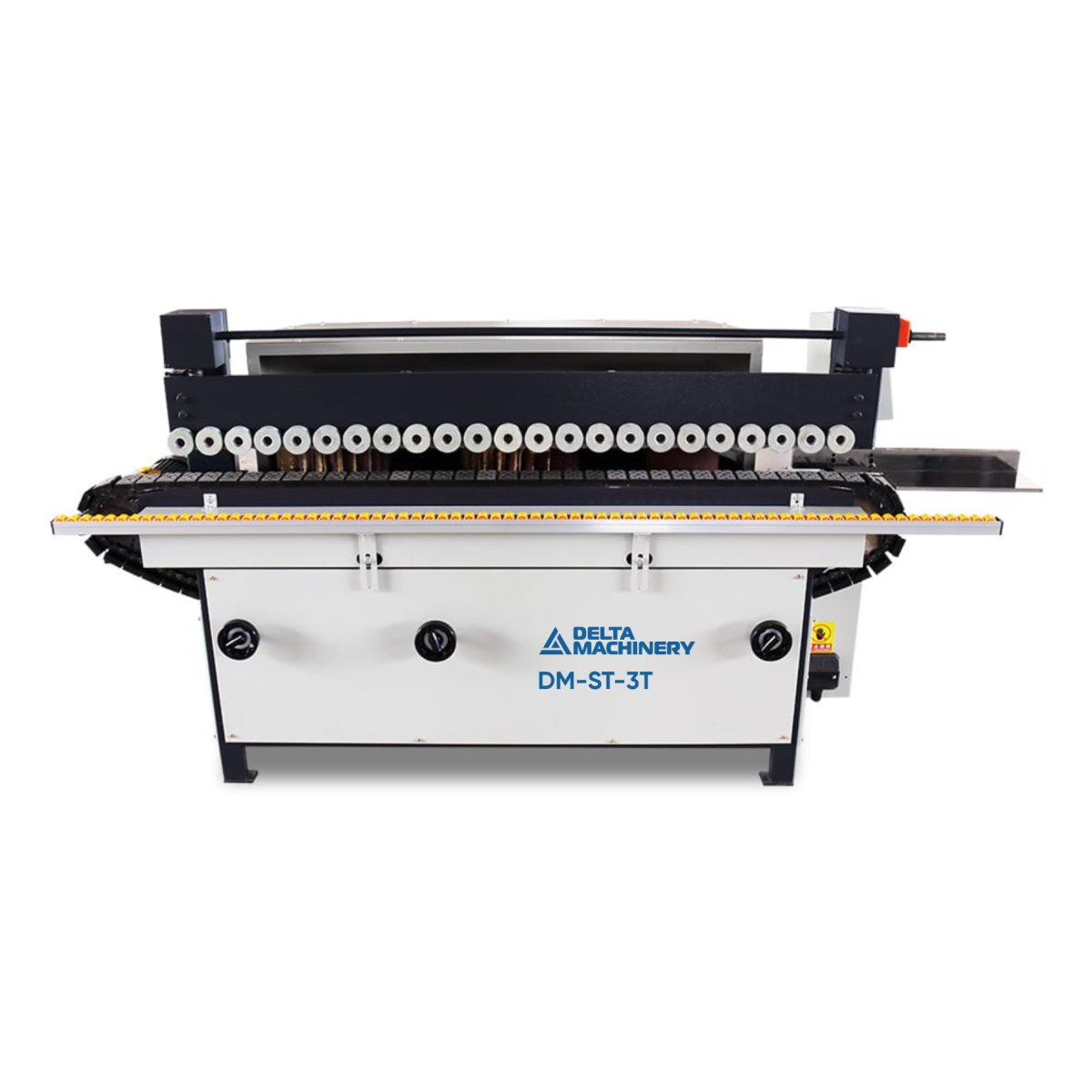

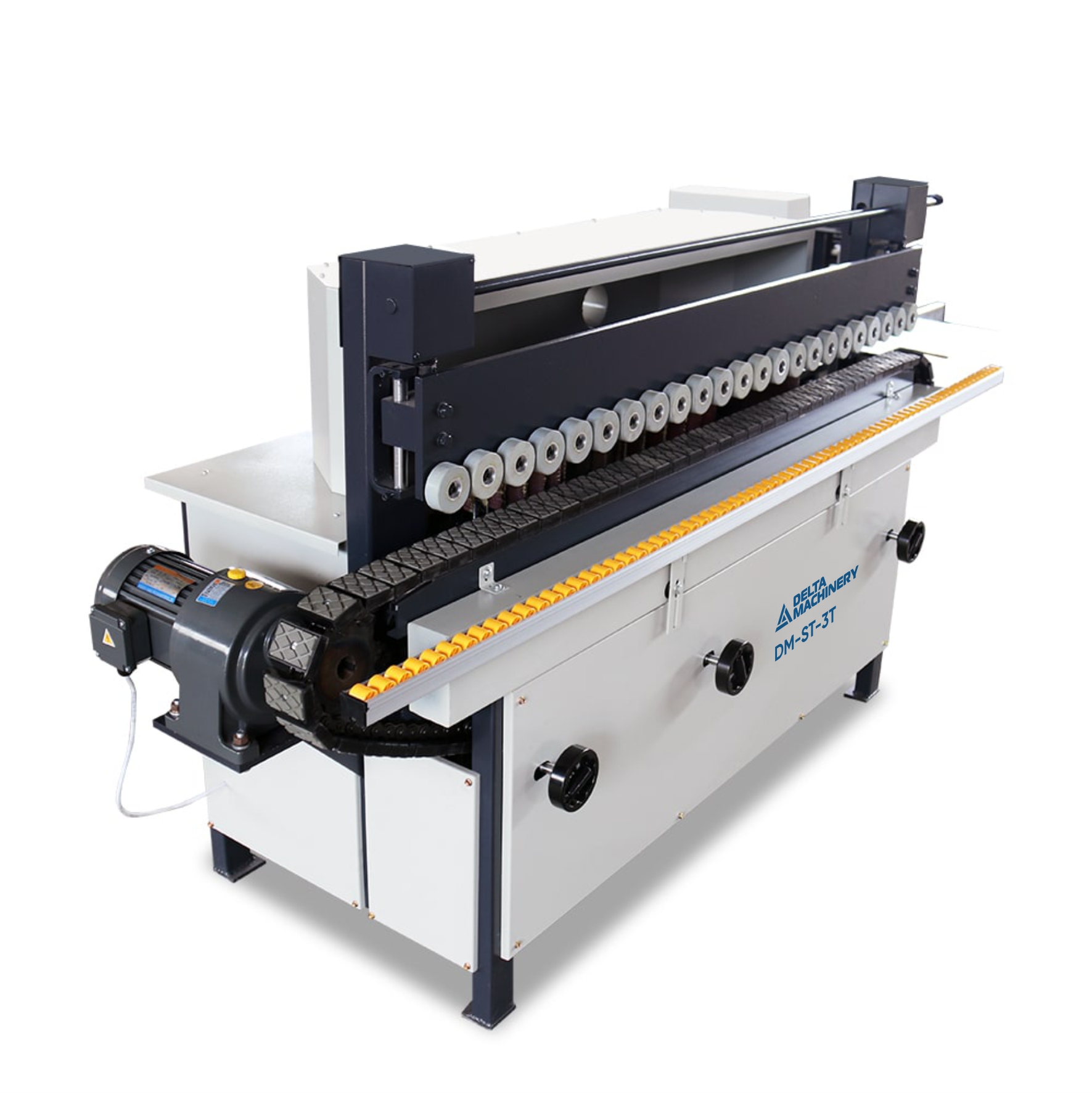

Кромкошлифовальный станок проходного типа DELTAMACHINERY DM-ST-3T
Артикул: 02-0010
Ширина детали: ≥ 60 мм
Мощность: 3 кВт
Вес: 480 кг
Назначение
Предназначен шлифования торца изделий из ДСП, ДВП, МДФ и массива в автоматическом режиме.
Применение
Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.
Отличительные особенности
Перемещение детали во время цикла происходит при помощи транспортера промышленного исполнения, который состоит из цепного привода и обрезиненных подушек (башмаков).Станок оснащен барабанным узлом шлифования и двумя лепестковыми узлами шлифования торца с лепестковым абразивным материалом.
Станок имеет регулятор скорости подачи
Конструктивные особенности
Панель управления
На панели управления узлы имеют кнопки включения и выключения, а также расположена кнопка аварийного отключения.
Присутствует регулятор оборотов вращения шлифовальных барабанов.

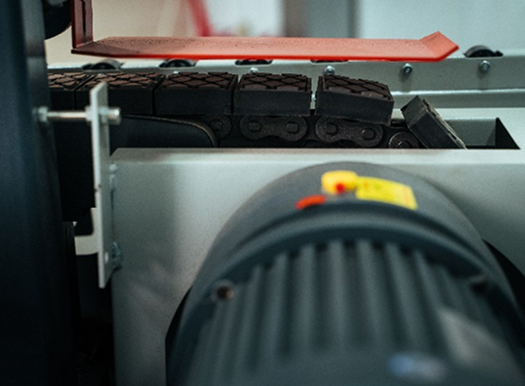

Цепной привод транспортера
Надежный цепной привод конвейерной лены работает от двигателя 1,5 кВт.
Настройка траверсы по толщине
Траверса имеет ручную настройку толщины детали с индикатором в зоне подачи заготовок.

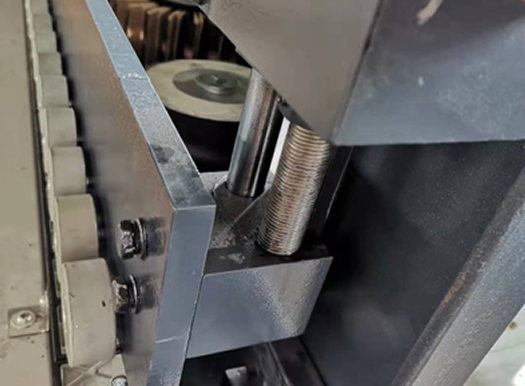

Механизм подъема\опускания прижимной траверсы
Для повышения точности позиционирования прижимной траверсы на станке установлена винтовая передача подъема\опускания и цилиндрические направляющие.

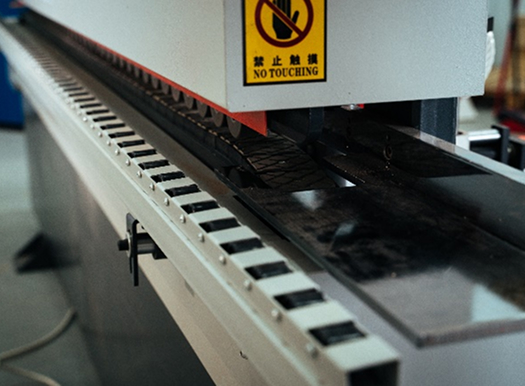

Выдвижная опора
Облегчает работу с крупногабаритными деталями.

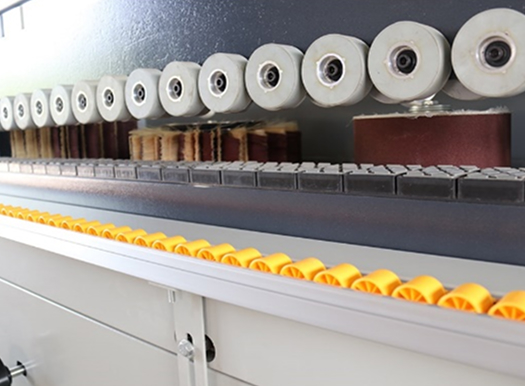

Универсальные шлифовальные торцевые узлы
Первый шлифовальный узел – Барабанный. Последующие два узла лепестковые (оснащены сизалевыми щетками и абразивными элементами)
