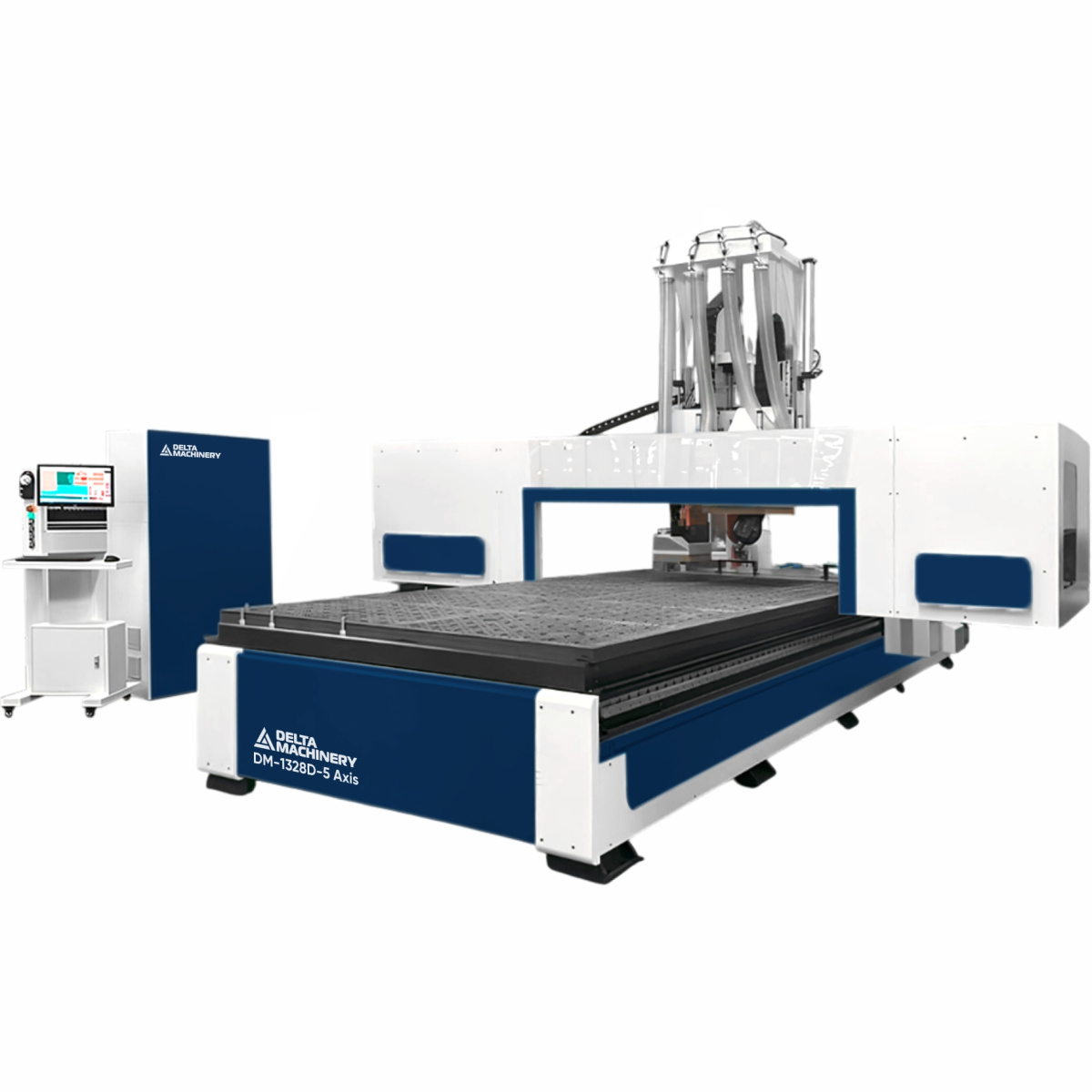

Обрабатывающий центр с ЧПУ DELTAMACHINERY DM-1328D-5 Axis
Артикул: 02-9837
Рабочее поле: 2800×1300×300 мм
Скорость перемещения: До 60 000 мм/мин
НАЗНАЧЕНИЕ
DELTAMACHINERY DM-1328D-5 Axis - это современный 5 осевой обрабатывающий центр с ЧПУ, предназначенный специально для фрезерования различных изделий требующих много осевой обработки за одну установку.
ПРИМЕНЕНИЕ
Основными производимыми изделиями являются: сложная каркасная мебель из массива древесины (столы, стулья и т.п.), обрезка гнутоклееных или пластиковых изделий любой сложности и формы, изготовление сложной оснастки для модельных производств, корпусной мебели и фасадов, багетных и других сборочных конструкций с соединениями типа шип-паз.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
СТАНИНА
Станина станка выполнена из толстостенного метала с большим количеством продольных и поперечных ребер жесткости, что обеспечивают стабильную работу и превосходную виброустойчивость станка. Механическая обработка монтажных плоскостей производится на портальном обрабатывающем центре производства Тайвань. Допуск на прямолинейность монтажной поверхности направляющей рейки/стойки после механической обработки составляет ≤0,02 мм (по всей длине). Корпус станины и портал дважды обрабатывается на обрабатывающем центре: (1) Операция фрезерования + сверление (2) снятие технологической фаски + нарезание резьбы + тонкое фрезерование, что обеспечивает идеальную сборку и безупречную точность в работе станка.
ОСНОВНОЙ ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 12,0 КВТ - 24 000 ОБ/МИН
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HITECO (Италия). Высокая частота вращения (24 000 об/мин) и увеличенная мощность (12,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления различной продукции с высоким качеством.
Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы станка. Позволяет использовать его даже в условиях повышенных температур при работе на низких оборотах не опасаясь повреждений из-за перегрева. В шпинделе установлены необслуживаемые керамические подшипники рассчитанные на работу в тяжелых условиях.
ДВУХОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВА DEMAS
Обеспечивает прецизионную точность работки одновременно в двух осях. Редуктора данного типа используются в Авиа и Машино строении и зарекомендовали себя как лучшее решение в много осевой обработке.
СВЕРЛИЛЬНО ПРИСАДОЧНАЯ ГРУППА C ПИЛОЙ
Обеспечивает высокую точность и скорость сверления изделия с пяти сторон. Сверлильная группа разработана и произведена в Тайване, имеет надежность соответствующую индустриальному классу оборудования.
Свема расположения сверил: 9+4+4
Так же сверлильная установка оснащена пазовальной пилой.
РЕВОЛЬВЕРНЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Система автоматической смены инструмента с тарельчатым магазином на 8 патронов. Максимальный диаметр хвостовика инструмента под цангу HSK63F до 26 мм. Данная система, в отличие от линейной системы смены инструмента располагается непосредственно на портале, что обеспечивает быстроту смены инструмента в среднем на 50% быстрее, чем при использовании линейного.
ТРАВЕРСНЫЙ СТОЛ С ПОДУШКАМИ SCHMALZ
Без шланговый тип рабочего стола. Высокотехнологичная система из алюминиевых профилей для вакуумных подушек (блочных присосок).
Алюминиевые профили с внутренними камерами для вакуума с магнитными клапанами, автоматически управляемыми посредством 6 шт. вакуумных подушек во время их позиционирования.
*вакуумный насос в комплект не входит.
БАЗИРУЮЩИЕ УПОРЫ И ТОЛКАТЕЛЬ ДЛЯ ПОЗИЦИОНИРОВАНИЯ ЗАГОТОВОК
Для ускорения процесса позиционирования заготовок станок оснащается пневматическим толкателем и упорами, которые позволяют оператору станка сократить время на данную операцию.
ЛЕНТОЧНЫЙ КОНВЕЙЕР
Станок оснащен 2-мя ленточными конвейерами для загрузки/выгрузки детали в / из рабочей зоны, позволяющие повысить производительность станка до 30% по сравнению с аналогичными станками с ручной загрузкой/выгрузкой.
При использовании данного стола минимальная ширина обрабатываемой детали 500 мм
ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ SYNTEC (ТАЙВАНЬ)
Одна из самых доступных и надежных систем управления. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система использует стандартные G-коды, что позволяет создавать программы об-работки используя различные популярные программные продукты: ArtCam, AlfaCam, PowerMill, BeCam.
СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ) 1300 W
В приводах каждой оси используются высококачественные серводвигатели известных брендов, обеспечивающие точное перемещение каждой оси на высоких скоростях и стабильность траектории перемещения
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ PMI 30 СЕРИИ
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, шпиндельной площадки и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
СИСТЕМА СМАЗКИ
Система автоматической смазки запрограммирована на подачу масла к узлам в установленное регламентом время, исключая человеческий фактор в процессе техобслуживания.
