Параметры заготовки: Ø20 - 220 мм, длина до 6000 мм
Мощность источника: 1000 - 8000 Вт
Назначение: Обработка труб, профилей различной геометрии
Вес: 3900 кг

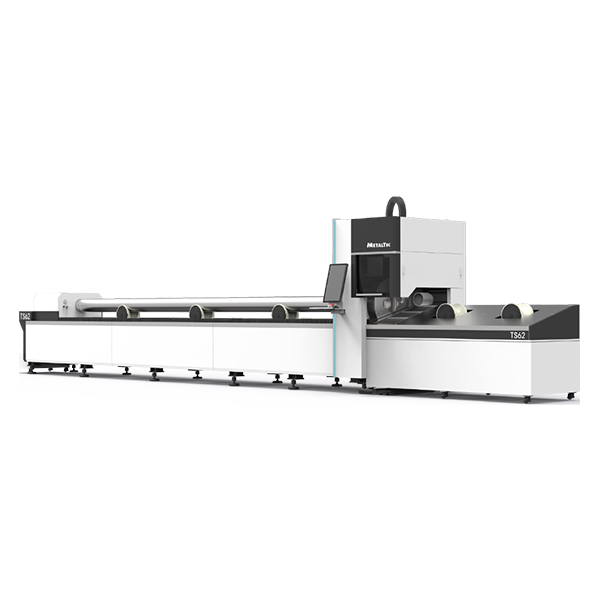

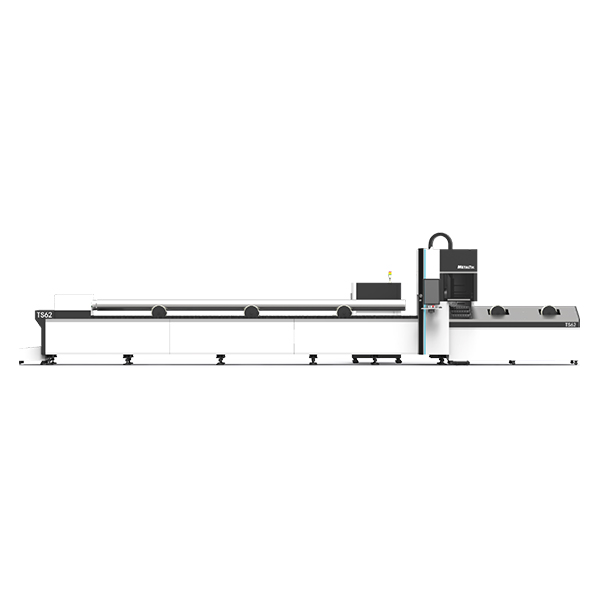

Лазерный станок MetalTec ТS62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
Металлические трубы и профили любой формы.
Металлообработка, строительство, машиностроение и т.д.
![]() |
ЦЕЛЬНОСВАРНАЯ СТАНИНА При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
![]() |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. |
![]() |
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
![]() |
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |
![]() ![]() |
АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC) Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру. |
![]() ![]() |
АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье. |
![]() |
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Мощность 1000 - 4000 Вт Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанные лидеры в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов. |
![]() |
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
![]() |
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
![]() |
СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
![]() |
ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. |
![]() |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf |
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BM109 (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)
Длина труб (максимальная), мм |
6000 |
Наружный диаметр трубы (мин-макс), мм |
20 - 220 |
Ход по Х, мм |
250 |
Ход по Y, мм |
650 |
Ход по Z, мм |
300 |
Вид охлаждения |
Чиллер HAN LI |
Направляющие по осям X, Y, Z |
Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения) |
Передача по осям X,Y |
Косозубые передачи шестерня-рейка YYC (Тайвань) |
Передача по оси Z |
Высокопрецизионная шарико-винтовая пара TBI |
Редуктор |
NIDEC - SHIMPO (Япония) |
Пневматические элементы (пневмовалы для подачи листа) |
SMC (Япония) |
Элетрокомпоненты |
SCHNEIDER (Германия) |
Датчик высоты |
Автоматический |
Система управления |
Cypcut |
Поддерживаемые форматы файлов |
CAD, CorelDRAW, plt, AI, dxf |
Смазка |
Централизованная система смазки |
Ускорение |
до 0,8 G |
Точность позиционирования, мм |
± 0,03 |
Точность повторного позиционирования, мм |
± 0,02 |
Напряжение (станок), В |
380 |
Частота тока, Гц |
50 |
Гарантия на механическую часть станка |
1 год |
Лазер: |
|
Тип лазера |
Оптоволоконный лазер |
Режущая голова |
Raytools (Автофокусировка) |
Производитель лазера |
Raycus |
Мощность лазера, Вт |
1000 - 4000 |
Длина волны лазера, нм |
1070 (+/- 10) |
Срок работы лазера, ч |
100 000 |
Гарантия на лазерный источник |
2 года |
Резка: |
|
Максимальная скорость резки, м/мин |
30 |
Маскимальная скорость холостого хода, м/мин |
80 |
Минимальная ширина резки, мм |
0,12 |
Двигатели: |
|
Двигатель по оси Х |
Серводвигатель YASKAWA (Япония) 0,85 кВт |
Двигатель по оси Y |
Серводвигатель YASKAWA (Япония) 3 кВт |
Двигатель по оси W1 |
Серводвигатель YASKAWA (Япония) 3 кВт |
Двигатель по оси W2 |
Серводвигатель YASKAWA (Япония) 1,8 кВт |
Двигатель по оси Z |
Серводвигатель YASKAWA (Япония) 0,4 кВт |
Габаритные размеры: |
|
Длина, мм |
10 776 |
Ширина, мм |
2247 |
Высота, мм |
2353 |
Вес, кг |
3000 |
Комплектация | Стандарт |
ЦЕЛЬНОСВАРНАЯ СТАНИНА | + |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) | + |
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) | + |
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У | + |
АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC) | + |
АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН | + |
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Мощность 1000 - 4000 Вт | + |
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) | + |
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ) | + |
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) | + |
СТОЙКА УПРАВЛЕНИЯ | + |
ЧИЛЛЕР HANLI H-1000 | + |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S» | + |
АСПИРАЦИОННАЯ УСТАНОВКА | + |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S» | + |
Длина | 10,8 м |
Ширина | 2,2 м |
Высота | 2,3 м |
Вес | 3000 кг |
Обьем | 54,7 м³ |
Общий вес | 3000 кг |
Общий обьем | 54,7 м³ |
